Как собрать сифон для раковины на кухне: как установить слив для кухонной мойки, правильная установка

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

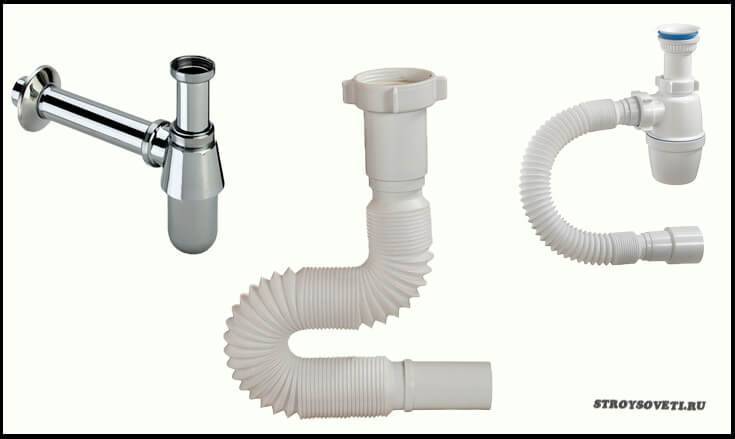

Виды сифонов

Гофрированный слив

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

патрубок с решёткой и накидной гайкой;
гофротрубка.

Дополнительно может потребоваться крепление для трубы.

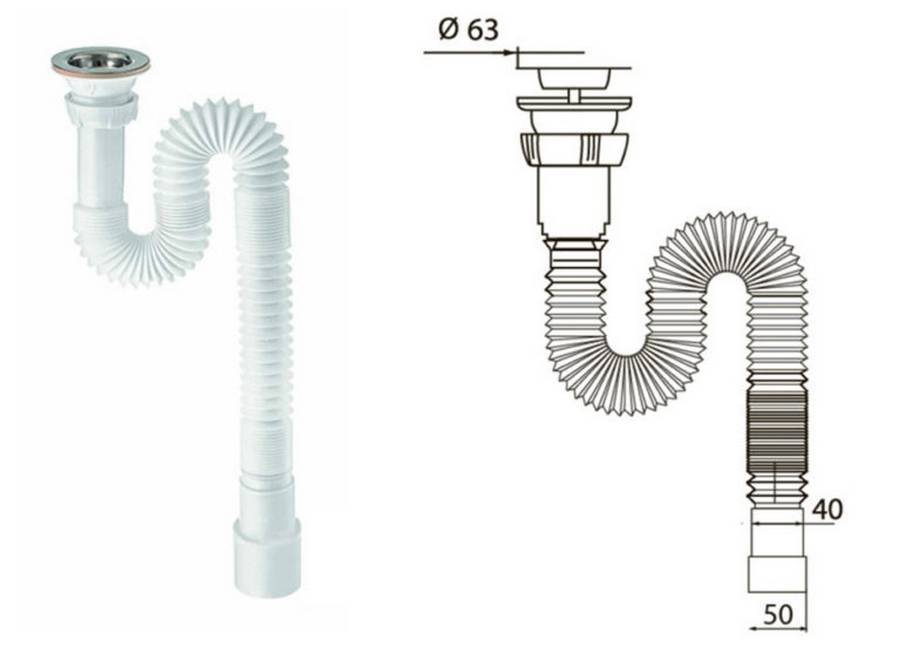

Слив из гофрированного шланга

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

решетка из металла или пластмассы;
приёмный патрубок;
ёмкость-бутылка;
патрубок для слива нечистот в канализацию;
переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

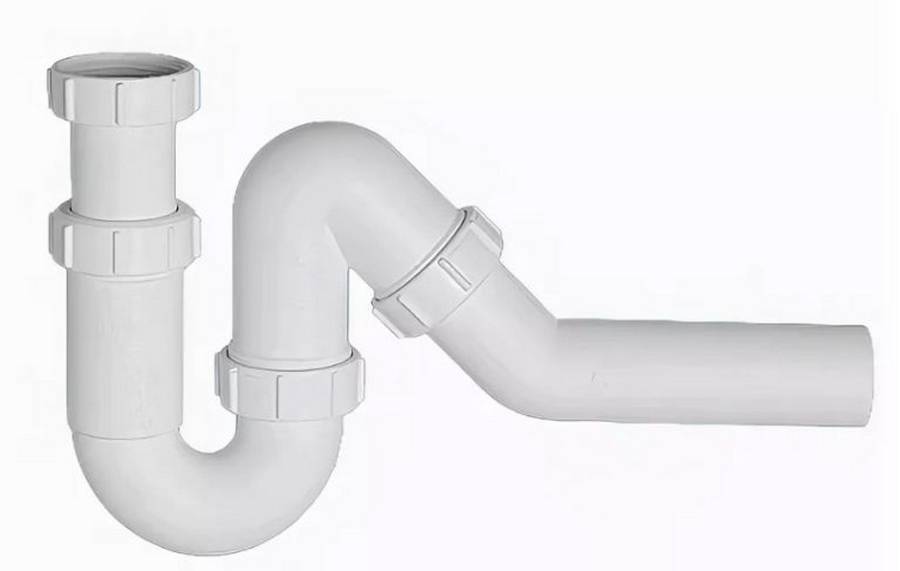

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

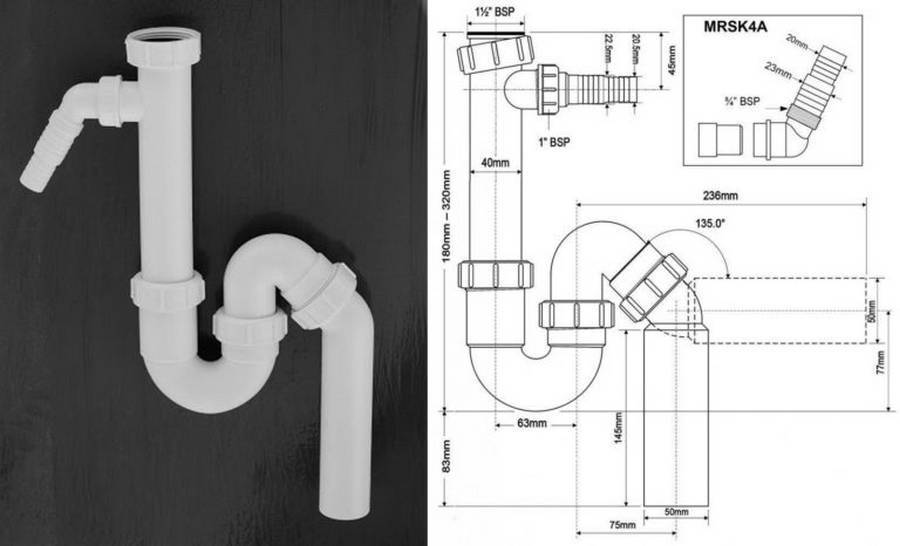

Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

Плоский слив

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

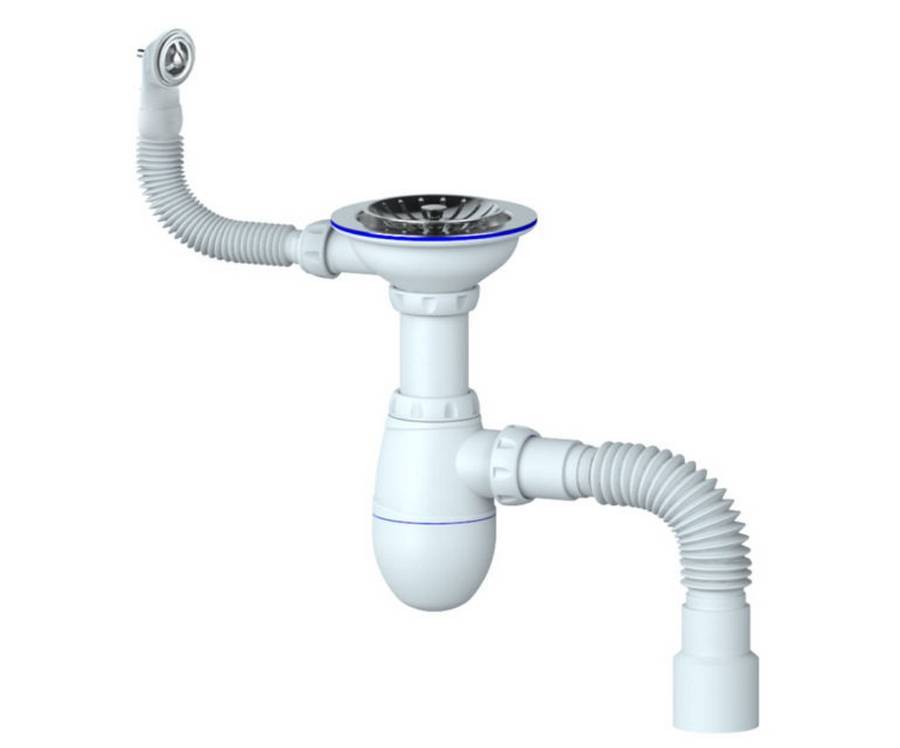

Сифон с переливом устанавливается для моек и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

Много комплектующих у трубного сифона с переливом

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

отвертка;
ножовка;
рулетка;
наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

На патрубок изделия укладывается рифленое кольцо полосками кверху.
Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
Поставить винт и закрутить отверткой.
Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Это интересно: Сифон для аквариума — виды и изготовление своими руками

Причина появления неприятного запаха

Одно из предназначений сифона – не пропускать запахи из канализационной трубы в помещение. Эту функцию обеспечивает водяной затвор. Чтобы выяснить причину возникновения проблемы, нужно понять принцип работы сифона. В этом нам поможет нижеприведенная схема.

Гидрозатвор любого сифона основан на одинаковом принципе – в колене или чаше собирается вода, благодаря которой неприятный воздух просто не может попасть в помещение. Однако, в некоторых случаях эта надежная и простая система может дать сбой. Рассмотрим несколько причин:

Срыв гидрозатвора. Это может случиться, если неправильно собрана система канализации или же забилась фановая труба. В случае залпового сброса воды на верхних этажах, в трубе создается разрежение, из-за которого вода из сифона втягивается в трубу. Проблему можно решить, установив вакуумный клапан. Принцип его действия основан на том, что при возникновении разрежения он открывается и впускает в трубу воздух. После стабилизации давления клапан автоматически закрывается.
Пересыхание гидрозатвора. Причиной может стать редкое пользование раковиной. Чаще всего такое может произойти при длительном отсутствии дома хозяев. Вмешательства никакого не требуется – достаточно вылить в раковину некоторое количество воды и проблема исчезнет. Останется только проветрить помещение. Избавиться от такой неприятности можно заткнув сливное отверстие пробкой. Приехав домой, откройте кран и только после этого вытягивайте пробку.
Вытекла вода из сифона. Некоторые виды сифонов оснащены крышкой для их прочистки. Крышка закрывает нижнюю часть сифона и даже при небольшом протекании емкость вскоре существенно опустошится, а остатки воды просто испарятся.

Сифоны – виды и особенности

Что такое сифон

Перед тем как выбирать сифон, нужно прояснить такие вопросы:

Место установки сифона.
Какое количество воды должен будет пропускать сифон.

Если в доме есть канализация, там, наверняка, есть и довольно сложная система труб. С помощью этой системы грязная вода отводится в канализацию. Между мойкой и канализацией в качестве посредника выступает сифон – что такое и как его выбрать, мы и попытаемся разобраться.

Виды сифонов в зависимости от места использования:

Сифон для ванной составлен из двух труб – это труба слива и труба перелива. Перед самым водяным затвором они соединяются в одну трубу, по ней вода и уходит в канализацию. В стене ванной имеется отверстие, которое называется «перелив» – оно служит для того чтобы вода не лилась через верх. Сифон не должен быть сплошным, чтобы легко было его регулировать. Сейчас в продаже имеется огромное множество самых различных ванн, и отверстия в них расположены так же по-разному. Без возможности отрегулировать сифон здесь не обойтись. Есть и такая полезная вещь, как сифон с автоматическим сливом. По желанию заглушку слива можно закрыть, чтобы ванна наполнилась водой, или открыть – тогда вода уходит. На стене ванной комнаты монтируется только смеситель – с целью регулировки температуры воды. Сама вода подается через отверстие перелива. От смесителя к сифону в этом случае идет специальная трубка.
Сифон для ванной

Сифон для душевого поддона должен хорошо обеспечивать слив воды. Его называют и по-другому – трап. Устанавливают его в поддон душевой кабины или попросту монтируют в пол. Чем меньшей будет высота трапа, тем лучше; высота варьируется от 8 до 20 см. При желании можно обойтись и без поддона и без душевой кабины – тогда вам понадобится специальный трап, который можно монтировать в пол. Труба и трап скроются под плиткой, что чрезвычайно удобно. В ванной, на балконе, в гараже возможна установка такого трапа – в особенности, если имеет место система «теплый пол». Трап также поможет ликвидировать талую и дождевую воду.

Сифон для умывальника:

Сифон трубный. Труба, изогнутая в форме буквы S или U. В случае скапливания в колене мусора, в нижней части сифона можно просто открыть отверстие и вычистить трубу.
Гофрированный сифон. Такую модель можно разместить под раковиной как угодно, при этом расположение канализационных труб никак не помешает. Сделан сифон из складчатой трубки, а у самого выпускного отверстия раковины на нем есть соединительный узел. Однако гофрированный сифон не является лучшим. Особенности материала, из которого изготовлена труба, не позволят сливать в раковину кипяток, кроме того, очень нежелательно устанавливать его в помещении, которое в холодное время года не будет отапливаться.
Бутылочный сифон. Эта конструкция довольно жесткая, а по форме напоминает бутылку. На ее дне оседают все предметы, которые были смыты в раковину – это очень удобно, потому что «предмет» может быть и золотым обручальным кольцом. Нижняя часть откручивается, и пропажа легко извлекается.
Сифон в коробке. Устанавливают его в том случае, если почему-то мешает сифон под раковиной. Он удобно убирается в отверстие в стене, а сливное отверстие раковины соединено с сифоном тонкой трубой, длина которой может регулироваться.

Бутылочный сифон для раковины

Сифоны для посудомоечной или стиральной машины. Это и есть сифоны в коробке. Коробку укрепляют на стене в любом месте, и под декоративную крышку снизу подводится слив. С эстетической точки зрения такой вариант наиболее выигрышный. Разработана и совмещенная вариация – когда сифон для кухонной мойки или раковины имеет еще и дополнительный отвод – для стиральной машины.

Схема сифона для стиральной и посудомоечной машины

Сифоны для кухни. Разветвленный сифон – что это за разновидность? Между прочим, он наиболее удобен для современной кухни. Число его веток определяется в зависимости от числа сливов. Можно использовать его одновременно для посудомоечной и стиральной машин, а также для моек, что особенно актуально при мойках с двумя-тремя отделениями. Если мойка стальная или пластиковая, можно выбрать сифон с переливом и заглушкой с автоматическим открытием.

Хромированный сифон для кухни

Распространённые типы

Некоторые разновидности сифонов: бутылочный с трубкой, бутылочный с перегородками, трубчатый

Гофрированный слив

Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации. Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь

Конструктивно гофра-сифон состоит из следующих элементов:

патрубок с решёткой и накидной гайкой;
гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив с запором из гофрированной трубы

Бутылочный слив

Конструкция бутылочного слива состоит из следующих элементов:

решетка из металла или пластмассы;
приёмный патрубок;
ёмкость-бутылка;
патрубок для слива нечистот в канализацию;
переходная деталь, позволяющая соединить сифон с канализационной системой.

Трубный слив

Простой трубный (прямоточный) сифон

Трубный сифон для раковины McAlpine (Великобритания) с отводом для бытовой техники, 40 мм (MRSK6). Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Плоский слив

По устройству — обычное колено, но позволяет экономить пространство

С переливом

Сифон с переливом устанавливается не только для моек, но и раковин

Обратите внимание, как много комплектующих у трубного сифона с переливом. Если боитесь запутаться при самостоятельной установке, лучше пригласите профессионального сантехника

Виды сливных устройств под раковину

По принципу устройства

Сливные системы для раковины делятся на два типа:

Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.
Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».

Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

В продаже встречаются также устройства смешанного типа.

Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами. Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

По материалу изготовления

Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

Популярные статьи Уличный камин

В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

Как правильно ставить сифон

Мы уже поговорили о том, как установить сифон для раковины на кухне. Теперь перейдем к вопросу с ванной. Обычно в ней есть пару отверстий, причем одно размещено на дне, а второе на передней стенке

. Из таких особенностей будет определена конструкция сифона для ванны, которая состоит из следующих элементов:

Колено и патрубок.
Водосточная чаша.

Гофрированная пластиковая трубка.

Приведем инструкцию по установке сифона под ванну:

Заранее произведите сборку сифона и «примерьте», как он будет размещен под ванной. До начала установочных работ стоит обдумать, как размещать трубы, а также определить длину/толщину трубопровода.
В верхнем отверстии, которое размещено на передней стенке ванной поставьте ободок из металла. Закрепите на нем патрубок.
Посредством болта прикрепите сливную чашу на сливное отверстие, которое расположено в днище.
Для закрепления сифона на отверстиях стоит раскрутить болт из металла (он размещен на самой ванной). После этого прикрутите патрубок посредством болта на отверстие.
Когда все элементы сифона собраны, то свободную часть гофры можно скрепить с трубой канализации.
Проверьте на герметичность стыки – налейте в ванну воды под малым напором, и если течь отсутствует, то понемногу увеличьте напор. Далее осмотрите место под ванной, и если воды нет, то сифон будет готов к нормальному применению.

Ниже мы оставили полезный видеоролик, в котором продемонстрирован весь процесс установки сифона под ванной.

Монтаж сифона для стиральной машинки

Интересно, что установка встраиваемого сифона является более кропотливой работой. Порядок действий такой:

Проделайте отверстие в стене при помощи перфоратора.
Закрепите посредством монтажной скобы водопроводные и канализационные трубы в отверстии.
Поставьте сифон с изгибом.
Подключите его к коммуникациям.
Отверстия стоит заделать при помощи цементного раствора, а элементы стоит скрепить.
Стиральную машинку подключите по инструкции.

А теперь о правильном уходе и монтаже.

Общие рекомендации по установке сифонов

В реальности установка сифона на раковину своими руками может быть упрощена, если следовать таким советам:

Начните монтаж сифона после того, как изучите инструкцию, представленную в комплекте.
При установке сифона для металлической или акриловой ванны отверстие слива стоит обрабатывать при помощи наждачной бумаги – это поспособствует плотному прилеганию прокладок.
Сифон с потоковым разрывом стоит проконтролировать, чтобы прокладка не была смещена.
Диаметр трубопровода для слива должен быть не менее 5 см.

Долговечность в использовании сифона во многом будет зависеть от устройства и точности его монтажа.

Разновидности и устройство

Существует несколько видов сифонов. У каждого есть свои преимущества и недостатки.

Трубная конструкция

Изделие выполнено в виде гладкостенной трубы с U-образным коленом.

Недостаток: при возникновении отрицательного давления в канализации происходит т.н. срыв сифона — водяную пробку засасывает в трубу. Разрежение наблюдается при залповом сливе (ванна, унитазный бачок), если фановая труба частично закупорена либо заменена на клапан.

Масса воды играет роль поршня. Данный эффект наиболее ярко проявляется в пластмассовых трубах, имеющих гладкие стенки.

Трубный тип конструкции.

Бутылочный

Данный прибор состоит из 2 компонентов:

Стакана со сливным отверстием.
Опущенной в него трубки, подсоединенной к умывальнику. Ее обрез расположен ниже сливного отверстия.

В данном случае стакан играет роль U-образного колена: в нем остается вода. При этом трубка погружена в нее, поэтому запах в помещение не проникает.

Такое исполнение дает 2 преимущества:

Срыв сифона невозможен. При разрежении воздух из помещения втягивается в канализацию сквозь имеющуюся в стакане водяную «пробку». Аналогично воздух двигается в процессе курения кальяна.
Поток не увлекает тяжелый мусор и упавшие мелкие предметы, они остаются на дне стакана. Их легко достать, отвинтив нижнюю часть прибора.

Недостаток бутылочного сифона — большие размеры.

Бутылочный сифон.

Гофрированный сифон

Представляет собой гофрированную трубку с присоединительными элементами. Преимущество в том, что пользователь может изготовить U-образное колено любого удобного для себя размера, зафиксировав его пластиковым хомутом или специальной рамкой.

Недостатки:

скопление грязи в «гармошке»;
чувствительность к высокой температуре и агрессивным чистящим средствам.

Для кухонной мойки лучше выбрать другой вариант.

Гофра в сифоне.

Плоский (современная разновидность)

Вариант с уменьшенной высотой. Представляет собой плоскую овальную коробку с направленными в одну сторону входным и сливным патрубками. В профиль изделие напоминает перевернутую литеру «П».

Плоский сифон применяют в случае, если пространство под сантехникой ограничено. Но из-за узости прохода в «коробке» он легко засоряется, поэтому ставить такие изделия в кухне не рекомендуют.

Плоский тип сифона.

Сухой сифон

Недостатком гидрозатворов является пересыхание при длительном простое сантехники. Такое наблюдается, например, в личных банях, посещаемых раз в неделю.

В процессе использования сантехники запирающий элемент всплывает, открывая сливное отверстие. Как только пользователь перекроет воду, заслонка под собственным весом опустится на седло и отсечет канализацию от помещения.

Недостаток конструкции — большие размеры.

Сухой тип сифона.
