Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Какие бывают беседки

Классификация беседок может быть по материалам их изготовления.

  1. Деревянные – самые распространенные и популярные среди владельцев загородных домов.

  2. Рубленые беседки — из оцилиндрованных бревен, применяется для основательного массивного проекта с площадью не меньше 10 квадратных метров.
  3. Кованые – из кованого металла, ажурные и разнообразные в своем исполнении.
  4. Металлические — из гнутой стальной полосы или металлопрофиля.
  5. Из алюминиевого профиля обычно квадратного сечения, могут быть сборными конструкциями.

  6. Из ПВХ-профиля – не очень жесткий материал, но морозоустойчив и не подвержен горению.
  7. Каменные – из камня и бетона в виде садовых павильонов, с куполами из того же материала, могут быть выполнены из любого камня – песчаника, мрамора, бута и пр.
  8. Комбинированные – здесь присутствует любой материал – по проекту и вкусу заказчика.

Разнообразие беседок

По самой фактуре все беседки можно разделить на две группы.

  1. Открытые – без защитных стен, окон, в наличии – только крыша.
  2. Закрытые – с раздвижными окнами, стенами, часто застекленные – в раздвижными окнами, представляют собой мини-избушки.

По возвышению над уровнем земли:

  • наземные;
  • с лестницей;
  • с подиумом или пьедесталом.

По стилю

Английский стиль

  1. Русский – деревянные с массивными скамьями и деревянным столом.
  2. Английский стиль – из мрамора или другого камня.
  3. Итальянский – дерево с элементами чеканки или кованых вкраплений.
  4. Французский – с колоннами и куполом.
  5. Японский – простота линий и оригинальность крыши.
  6. Китайский – с округлыми формами, даже в форме веера – сектора круга, могут иметь по 6-8 углов.
  7. Восточный – с шатром и шелкографией и так далее.

В китайском стиле

Подбор растений

Вьющиеся розы создают приятное и красивое затенение

По завершении строительства конструкции наступает время для подбора подходящих растений. С их помощью будет не только создаваться приятное затенение, но и внешний облик всей постройки в разные сезоны будет изменяться. Чтобы достигнуть желаемого, необходимо следовать некоторым правилам:

  • У подобранных видов должны быть приблизительно похожие периоды роста и развития. Так получится прекрасное цельное насыщенное живое ограждение. Растения в ней не будут затеняться, мешать развитию друг друга
  • Подобранных растений не должно быть более 2-3 видов. За большим разнообразием растений сложно ухаживать и постройке со слишком пестрым внешним видом тяжело вписаться в общую картину всей территории
  • В выборе растений не нужно забывать об их устойчивости и приспособленности к существующему климату. Заранее предусматривается необходимость снятия и утепления растений на зимовку
  • Желательно чтобы подобранные виды были простые в уходе, хорошо переносили засуху и не требовали слишком частого полива, но обладали шикарным цветением и неповторимым ароматом

Виноград – податливое и хорошо гнущееся растение

Перечень наиболее подходящих вьющихся видов, которые хорошо разрастаются и смогут создать сплошное своеобразное живое прикрытие от жарких лучей солнца:

  • виноград (культурный, дикий)
  • плетистые розы
  • жимолость каприфоль

Самым распространенным вариантом для озеленения является девичий виноград пятилисточковый. Оно податливое и гнущееся. Прекрасно растет в тени и на солнце. С наступлением осеннего периода яркое зеленое покрытие меняется, приобретая насыщенность багровых оттенков.

Клематисы – требовательное к условиям и уходу за собой растение

Выбирая для озеленения клематисы, нужно быть готовым к его требовательности к условиям и уходу за собой. Это эгоистичное растение, которое не потерпит рядом с собой никакого соседа на расстоянии ближе 1 м. Для растения губительно переувлажнение, сквозняки и холодный воздух. К зиме требуются тщательные приготовления. При большом желании любоваться великолепием этой цветущей лианы, придется хорошо постараться.

С помощью постройки в виде перголы можно придать привлекательности даже самому неприглядному природному уголку, примыкающему к жилому зданию. Сделав ее своими руками, можно не только добавить декоративности своему участку, но наполнить свое пребывание положительными эмоциями.

https://youtube.com/watch?v=uP7rROI02Dc

ВИДЕО: Садовая арка — пергола своими руками

Пергола: обустраиваем уютное место для отдыха. Пошаговая инструкция для изготовления своими руками | 80 Фото & Видео

9.5
Общий балл

Строим перголу своими руками

ДИЗАЙН

9

ПРАКТИЧНОСТЬ

10

ЗАТРАТЫ

8

УДОБСТВО

8.5

Рейтинг пользователей: 5 (1 Голос)

Важные моменты выбора конструкции беседки

Выбирая тип конструкции дачной беседки, стоит учитывать ее основное назначение. Если вы хотите соорудить красивую конструкцию, являющуюся дополнение к ландшафтному дизайну, стоит выбирать открытые беседки.

Чтобы с комфортном в любое время отдыхать в кругу друзей, стоит задуматься о строительстве закрытой беседки с камином, мангалом или печью. Также для всесезонной эксплуатации подходят полуоткрытые конструкции, имеющие несколько глухих стен.

Что касается выбора формы постройки, то они бывают:

  • квадратными. Отличаются простой конструкцией и их легко соорудить своими руками. Главное, заранее создать чертежи беседки из дерева и просчитать ее размеры. Каркас таких построек чаще всего собирают из бруса или металла, а крыша кроется ондулином, черепицей;
  • прямоугольными. Их средняя площадь составляет 10 кв.м. Поэтому здесь смело можно разместить барбекю, гриль или мангал. За счет удобной формы и больших размеров, в таких постройках легко помещается вся необходимая мебель и кухонные принадлежности;
  • круглыми. Их самостоятельное изготовление может вызвать кучу вопросов. Не имея опыта в данной сфере, строительство круглой беседки лучше доверить специалистам. Зато такая постройка станет достойным и красивым украшением двора;
  • многоугольными. Количество их углов может варьироваться от 5 и до 12. Они отличаются оригинальными дизайнами, вместительностью и эффектным внешним видом.

Идеи для строительства других беседок

Поэтому предлагаю вам несколько ссылок на публикации, которых вы найдете пусть и другие, но все равно довольно простые беседки. Если же вам хочется посмотреть на красивые и элитные постройки, то можете перейти по данной ссылке — фото элитных беседок для дачи.

Одна из предложенных идей

  • С размерами 3 на 3 метра из бруса 150 мм — одна из лучших инструкций на нашем сайте. Проект от Дмитрия Мальцева.
  • Из бруса 3,5 на 3,5 метра — украинский подход к строительству из массивного бруса с подробным видеоразбором от Тараса Ходорчука.
  • Шестигранная из дерева — если вы захотите отойти от классической квадратной или прямоугольной формы, тогда постройка с шестью углами может быть вам интересна.
  • Садовая с четырёхскатной крышей — очень простой проект, который представил также Жека Шаповалов. Помимо основного сооружения, рядом находится декорированный колодец.
  • Из металла и поликарбоната — если древесина по каким-то причинам вас не устраивает, тогда можно отдать своё предпочтение профильной трубе и современным поликарбонатным плитам.

Прямоугольная

Прямоугольная или квадратная беседка — одна из самых практичных форм. Ее проще построить, чем многоугольную, в ней поместится больше человек, чем, например, в шестиугольной такой же площади.

Часто ее делают квадратной, но иногда стороны беседки для дачи делают и разного размера, например:

  • длинная сторона — 4 м,
  • короткая сторона — 3 м.

Высота беседки от пола до потолка (полезная высота) — 2,1-2,2 м. В такой беседке площадью 12 кв.м могут разместиться до 20 человек. Если сделать ее меньше:

  • длинная сторона — 2,5 м,
  • короткая сторона — 2 м,

то в ней хватит места на восьмерых. Квадратную беседку обычно делают размером 3*3 м.

Эскизы беседки

Понятно, что хочется надёжное, долговечное строение. Металл вне конкуренции, решение на поверхности – беседка из трубы. Однако без навыков сварочного дела тут делать нечего. Поэтому более доступен для реализации вариант из дерева.

Посмотрев на чертежи можно засомневаться в простоте конструкции. Однако сразу стоит отметить, что вариант беседки для описания выбран не зря – он гарантирует результат даже новичкам, ничего не смыслящим в плотницком деле. Это прекрасная возможность «реабилитироваться» для тех, кто хоть раз в жизни слышал, что «гвоздя в стену не забил». Для убедительности рассмотрим почему всё так просто:

Популярные статьи  Идеи оформления неудобных выступов в интерьере

Во-первых, требуется небольшое количество инструмента:

  • Бытовой инструмент: лопаты, вёдра – найдется в каждом дворе.
  • Ручной инструмент: молоток, топор – найдётся у любого хозяина.
  • Из электроинструмента нужна дрель и ленточная шлифмашина.

Во-вторых, нужны минимальные строительные навыки:

  • Копать.
  • Пилить.
  • Колотить.

Самым сложным, наверное, будет правильно отмерять размеры, и закручивать шурупы. Благодаря простоте конструкции, такое строительство беседки своими руками каждому по силам. Далее рассмотрим сами рисунки.

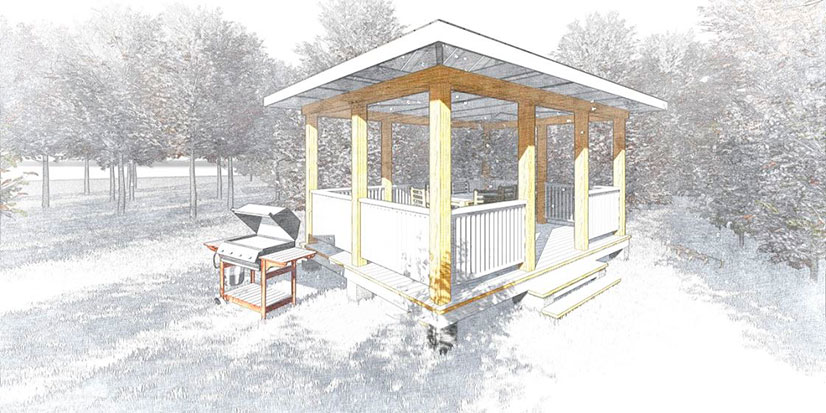

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Посмотрим вид сверху. На нём указаны габаритные размеры – длина пиломатериала

Видно, что это беседка 4 на 4 метра, на чертеже чуть больше, но это не суть важно – любые размеры можно пропорционально изменить. Так же становится ясно, что беседка планируется квадратная, без сомнения – это плюс, так как подобную разметку фундамента сделать намного проще

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

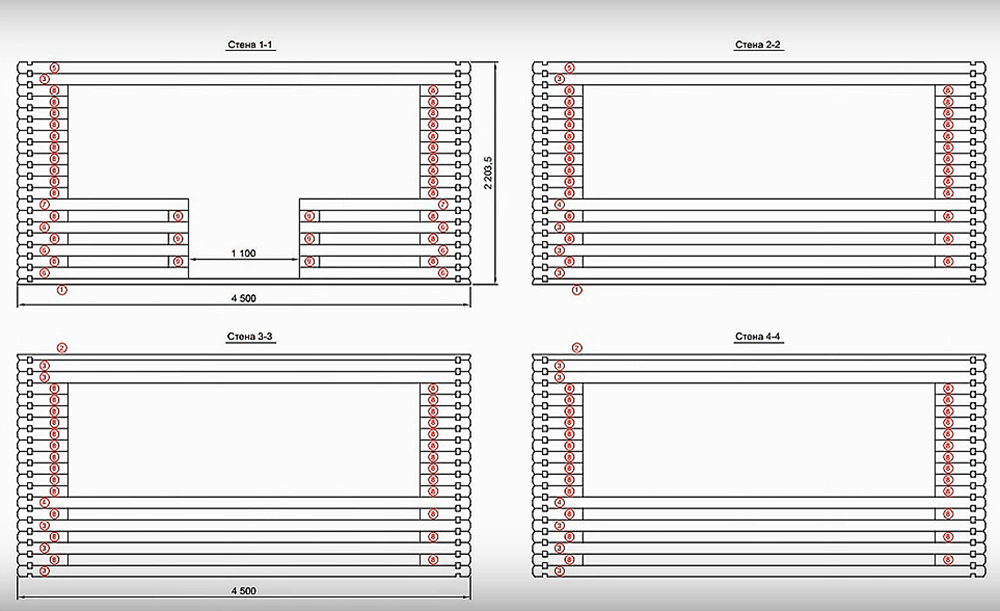

Далее идёт информация о порядовке стен

Обратите внимание, что нижняя часть беседки предполагается «полупрозрачной». Это обеспечит конструктивную прочность при одновременной экономии материала – несложно подсчитать, сколько рядов в высоту можно поднять за счёт «осветления»

Получается визуально лёгкая, красивая беседка, хорошо проветриваемая, что важно для «некапитальных» построек

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Следующее изображение обращает внимание на доски обрамления проёмов. Безусловно, это важнейшие элементы, повышающие конструкционную прочность

Хотя, горизонтальные части исполняют больше декоративную функцию – их целесообразно выполнить и использовать в качестве перил. А вертикальные стойки – действительно усилители, наличие их обязательно. Они задают и контролируют вертикальность проёмов – в обиходе это называется «окосячка».

Причём совершенно не возбраняется, а даже желательно переосмыслить этот узел и выполнить в лучших традициях плотницкого мастерства – если толщина стен позволяет – зарубить внутрь шпонку и задекорировать снаружи накладкой. Но если пиломатериал сравнительно небольшой толщины, а здесь используется 45мм. – выполнить накладками «обнимающую» стойку с трёх сторон простенка – снаружи, откос, изнутри. Тогда наша деревянная беседка, точнее её стены приобретут прочность, как говорится «с запасом».

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Следующий эскиз беседки о конструктивных элементах стен. В качестве пиломатериала указан профилированный брус 45х130 мм, отлично подходящий для изготовления небольших строений – дачных домиков. Из него легко соберётся даже конструктивно более сложная шестигранная беседка. Он выпускается в различных вариантах поперечного сечения, с разным количеством шпунтов. Заводское исполнение заранее предполагает гарантию качества – подобные изделия предполагают сложный, многоэтапный технический процесс: сушку, выбраковку, обработку на станках. Однако и бюджет соответствующий.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Примечательно, что все элементы конструктивно одинаковы, различаются они в основном только длиной, в них для стыковки углов выполнены зарубы – условно назовём их чашами.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

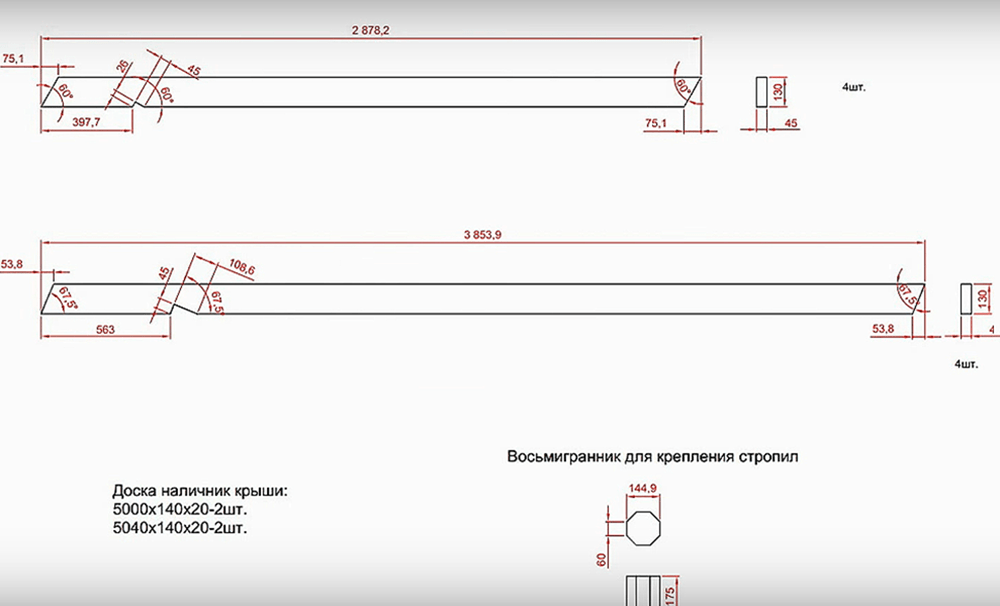

Отдельно, очень подробно и наглядно отрисованы конструктивные элементы крыши: стропила и восьмигранник – по их количеству, для соединения в центре. Как видно, число стропил – 8, однако исходя из количества стен, это будет четырехскатная беседка.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

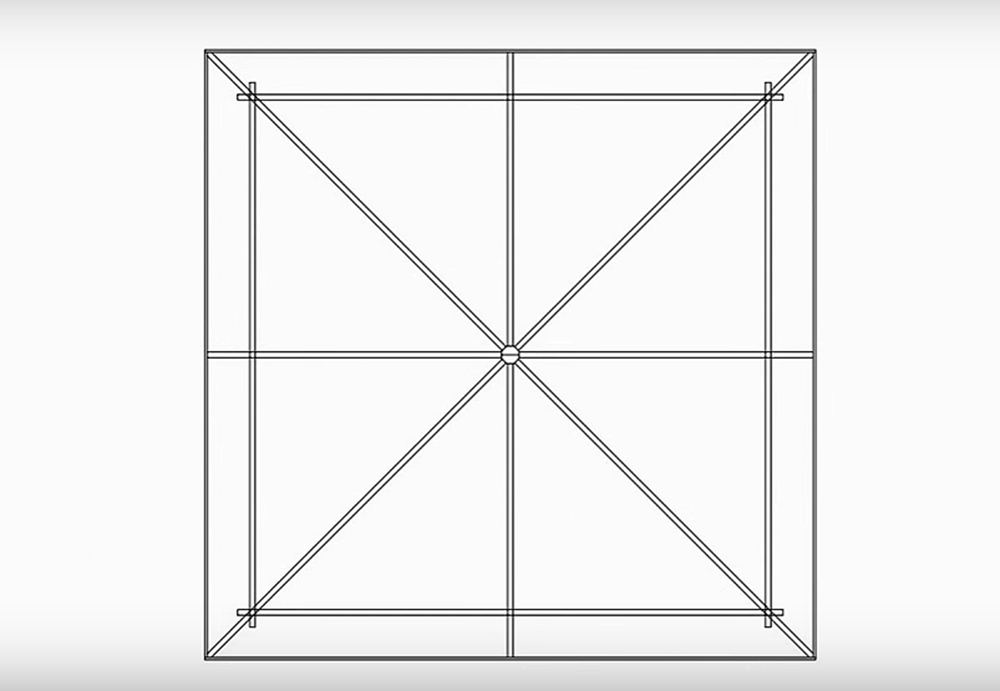

Положение стропил тоже обозначено видом сверху. Сама крыша – пирамида, основанная угловыми и промежуточными стропилами. Теперь ещё более понятно их положение.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

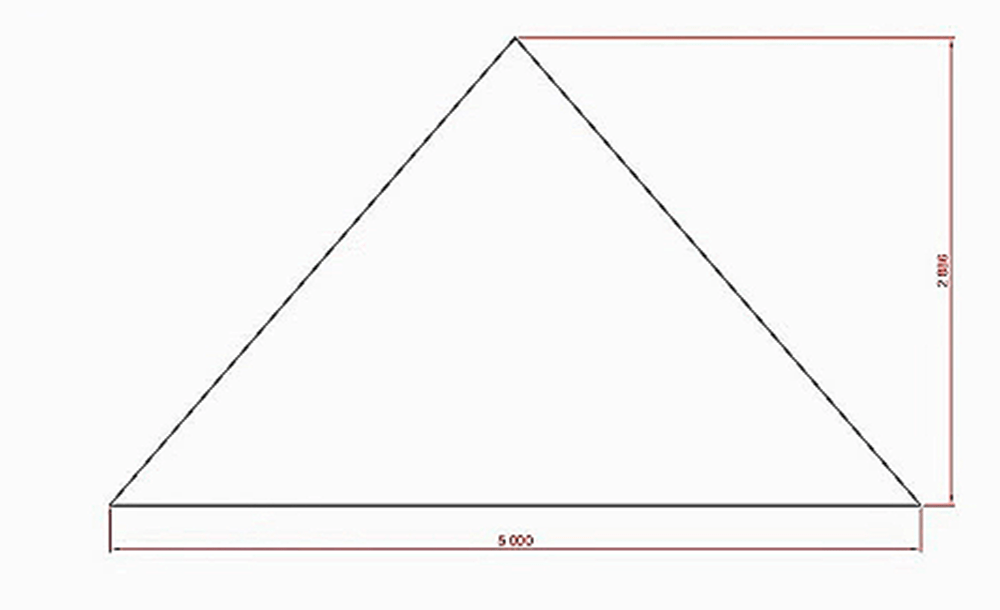

И наконец развёртка одного ската крыши, глядя на него постепенно возвращается ощущение, что это чертеж простой беседки. По нему легко и просто рассчитать количество кровельного материала на всю крышу.

В завершение подготовки можно отметить – чертежи и рисунки значительно облегчают подготовку и расчет материалов для строительства беседки. Причём их легко можно скорректировать под уже имеющийся пиломатериал – пересчитать в сторону уменьшения или увеличения. Главное не полениться сделать это на бумаге, чтобы после не пришлось искать «выход из положения», ведь мы строим беседку «наверняка».

Основные достоинства металлических беседок

Стоит заметить, что беседка из профильной трубы, помимо легкости сооружения, имеет и другие важные преимущества.

  • Она немного весит – если почва на участке достаточно плотная и не сдвигается в зависимости от сезона, то фундамент может вообще не потребоваться – вместо этого конструкцию можно взгромоздить на кирпичи/камни. Если же беседка небольшая, то ее при необходимости вообще можно будет переносить на другое место. В крайнем случае, можете построить столбчатый фундамент, который куда менее затратный, нежели ленточного типа.
  • Такая конструкция пожаробезопасна, чего нельзя сказать о беседках, выполненных из древесины. Следовательно, внутри без проблем можно размещать, к примеру, мангал. В таком случае даже если пожар и произойдет, то конструкции он никоим образом не повредит.

Металлическая беседка очень прочная, она может без особых проблем выдерживать сезонные подвижки почвы. Каркас гораздо лучше держит форму, нежели те, что выполнены из дерева либо кирпича.
Наконец, все соединения получаются максимально точными и геометрически правильными. Хотя даже в случае неточностей их можно будет с легкостью устранить.

Безусловно, имеются у таких беседок и свои минусы. Так, теплоизоляция здесь практически нулевая. По этой причине подобного рода беседки выполняются открытыми, то есть больше для летнего использования. Конечно, конструкцию можно чем-то обшить (скажем, вагонкой), однако она все равно останется неуютной и холодной. Помимо того, каркас нуждается в перманентном уходе. Антикоррозийное покрытие придется регулярно обновлять, иначе каркас будет контактировать с влажным грунтом и, как следствие, начнет ржаветь.

Основные характеристики беседок из металлопрофиля

Использование металлопрофиля при сооружении беседок вполне оправдано, так как данная методика имеет ряд преимуществ:

  • конструкция из металлического профиля в итоге оказывается легче, чем деревянная, так как трубы внутри полые;
  • наличие фундамента и пола не обязательно;
  • возведение сооружения происходит довольно быстро и просто;
  • металл имеет крайне высокую температуру плавления, поэтому в таких беседках можно устанавливать мангалы;
  • весь ремонт металлической беседки заключается в периодическом окрашивании (каждые 4-5 лет) конструкции, чтобы уберечь ее от коррозии;
  • металлопрофиль недорого стоит сам по себе, а учитывая, что из него изготавливается только каркас, стоимость беседки получается весьма демократичной.

Беседки из металлопрофиля обычно оборудуются крышами из металлочерепицы, поликарбоната или дерева. Наиболее простой в монтаже и дешевый — поликарбонат, однако, это полупрозрачный материал, который не обеспечивает плотной тени в жаркий солнечный день.

Поэтому чаще при выборе выигрывает непрозрачная металлочерепица, но она довольно сильно нагревается, и в такой беседке может быть душно. Деревянная крыша не имеет обоих этих недостатков, но выглядит массивнее, чем сама конструкция беседки, что смотрится несколько дисгармонично. Каждый сам выбирает вид материала для крыши исходя из условий эксплуатации и личных предпочтений.

Стенки в беседке можно сделать из того же металлопрофиля, металлической ковки, кирпича, деревянных досок или решетки, поликарбоната, плотной затеняющей сетки и так далее. По стенам беседки можно пустить плетущиеся растения, что не только украсит конструкцию, но и поможет ей лучше вписаться в ландшафт. При желании стенки можно не делать вообще, в таком случае для такой конструкции больше подходит название «навес».

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

При необходимости можно построить как стационарную монолитную беседку, так и разборную переносную. Крепления в стационарной беседке обычно исполняются с помощью сварки. Разборные конструкции состоят из четырех стен, которые соединяются между собой с помощью крепких болтов, и съемной крыши, которая крепится на штифты.

Какие материалы лучше использовать?

Что касается главного расходного материала, то с ним мы уже определились – это металлопрофиль, который прост в работе, а потому и используется в большинстве случаев. Рекомендуем использовать изделия, толщина стенок в которых равна минимум 0,2 сантиметра. Хотя слишком толстые трубы тоже не стоит использовать – такие зачастую продаются по килограммам, а потому при тех же внешних габаритах обойдутся гораздо дороже.

Популярные статьи  Фундамент для дома из пеноблоков. Расчет фундамента. Пошаговое руководство

Если вы по тем или иными причинам отдадите предпочтение круглым изделиям, то используйте с такой же толщиной стенок. Работать с ними труднее (в частности, сваривать), но при наличии опыта и навыков рискнуть можно – такие трубы стоят дешевле прямоугольных. Есть и еще один вариант – применение металлического уголка. Однако толщина последнего уже должна быть несколько большей (порядка 0,25-0,3 сантиметра) ввиду меньшей жёсткости. Подобная конструкция будет очень даже неплохо смотреться под обшивку.

Все это говорилось о стали, но вы должны знать, что профтрубы (равно как и те же уголки) производятся также и из алюминия. Вес всей беседки в таком случае будет меньшим, что весьма актуально при строительстве разборного сооружения. Однако обойдется все это в несколько раз дороже.

Подготовительные работы:

Выбор плана беседки

До начала возведения постройки нужно детально продумать её план. Для этого, в первую очередь, следует определиться с типом конструкции. Всевозможные постройки можно разделить на два основных вида:

  • открытые;
  • закрытые.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Беседка деревянная для дачи закрытого типа предназначена для использования как зимой, так и летом. Такие постройки обладают плотной крышей и относительно глухими стенами.

Открытые конструкции имеют куда больше способов применения и подвидов, независимо от того, что используются такие постройки исключительно в летнее время года. Эти конструкции могут представлять собой:

  • постройки различной формы в виде грибков;
  • тенты (шатры) различной формы и размера;
  • перголы – арки, прочно соединённые между собой в одну единую конструкцию.

Беседка из дерева может представлять собой разнообразные формы, среди которых стоит отметить:

  • прямоугольные;
  • круглые;
  • шестигранные.

В зависимости от формы беседки определяется сложность её возведения. Наиболее простой, как правило, считается прямоугольная конструкция.

Отдельно можно отметить беседки с грилем. Уникальность такой постройки прямо исходит от горючести древесины, которая, как бы то ни было, не является поводом возводить конструкцию из других материалов.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Чтобы предотвратить возможные проблемы с пожаробезопасностью необходимо тщательно обработать материал соответствующими составами. Кроме того, избавиться от лишних проблем можно отказавшись от монтажа стационарной жаровни непосредственно внутри постройки. При необходимости мангал следует просто вынести за пределы помещения.

Выбор инструментов и материалов

Дерево как материал для строительства

После того как план, тип и форма беседки подобраны, необходимо подсчитать количество требуемых стройматериалов, и подготовить нужные инструменты. К основным материалам относятся:

  • сваи;
  • песок;
  • щебень;
  • цемент;
  • доски;
  • арматура;
  • кирпич;
  • металлические уголки;
  • бруски из дерева;
  • саморезы или гвозди;
  • разнообразные материалы для отделки крыши.

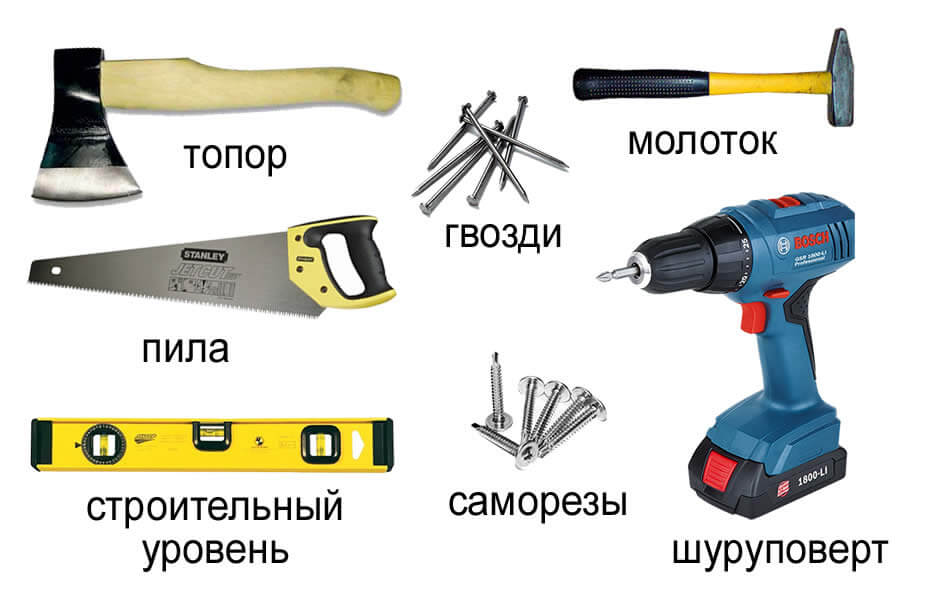

Подготовив стройматериалы требуется проверить наличие инструментов необходимых для проведения монтажных работ:

  • молоток;
  • стамеска;
  • элекрорубанок;
  • гаечные ключи;
  • дисковая пила;
  • шуруповёрт.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Помимо нужных компонентов следует предварительно подготовить составы для обработки древесины. Именно эти жидкости предопределяют прочность и пожаробезопасность будущей конструкции.

Чертеж беседки для возведения своими руками

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Перед началом строительства необходимо точно определиться со всеми пропорциями и материалом беседки. Позже понадобится начертить в подробностях схему, либо чертеж. После нужно производить определение количества необходимых для строительства материалов.

Взять готовый или сделать самому?

Если нужна крайне простая по строению беседка, то чертежи вполне можно сделать самостоятельно. На нем будет необходимо разметить все основные узлы и габариты постройки. Далее нужно будет расчистить участок строительства и позабивать в землю несколько столбиков.

Верхний мягкий слой почвы (500 мм.) счищается по периметру беседки. Таким образом, получено визуальное представление места будущей беседки. Дальше остается лишь приступить к непосредственному строительству.

Также, можно воспользоваться уже готовыми чертежами для большей легкости, но если требуется сделать индивидуальную постройку, то придется все же изготовить его самостоятельно.

Общие правила составления чертежей

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты легких построек

Чертеж требуется для планировки расположения всех основных элементов постройки. Составление подробного чертежа для беседки позволит рассчитать точное количество требуемых материалов, а также избежать ошибок в процессе строительства и четко продумать процесс стройки.

Сначала нужно изучить все характеристики требуемой беседки, а уже потом схематично начертить это на бумаге. Как минимум нужно знать будет ли в беседке водопровод или мангал, а также, какая мебель будет в ней находится, чтобы в беседке было достаточное количество свободного места.

От чего зависят размеры беседки?

Габариты будущей беседки зависят от нескольких факторов:

  • Бюджет
  • Наполненность мебелью и техникой

Чтобы уместить всю мебель и технику в беседке, потребуется правильно рассчитать их габариты и занести их в чертеж. Тем самым будет видно, требует ли беседка расширения или такой площади вполне достаточно.

Если бюджет ограничен, то можно воспользоваться более малыми вариантами для большей экономии.

Виды конструкций

Металлическая беседка, изготовленная из пластичного и универсального материала, в плане может иметь форму:

  • квадрата;
  • прямоугольника;
  • многоугольника;
  • круга.

Конструкция крыши представляет собой пространственную систему в виде:

  • арки;
  • одного, двух или четырех скатов;
  • шатра;
  • купола;
  • конуса;
  • каскада из арок или волн.

Интересны шарообразные беседки, где стенки и крыша изготовлены как единая округлая конструкция.

Металлический каркас может устанавливаться двумя разными способами:

  1. Вертикальные трубы каркаса бетонируются в землю. К этим стойкам потом крепится вся остальная конструкция. При таком способе наличие фундамента на предусматривается. В принципе, сделав на некотором расстоянии от земли, нижнюю обвязку, можно настелить пол, но чаще всего при таком способе изготовления железной беседки площадку бетонируют или выкладывают тротуарную плитку.
  2. Сначала делают мелкозаглубленный столбчатый или ленточный фундамент, иногда заливают монолитную плиту, выкладывают площадку плиткой и т.п. Каркас сооружается отдельно и закрепляется после того, как готова хотя-бы нижняя обвязка и стойки. Если фундамент столбчатый или ленточный, труба кладется на него и соединяется по месту: готовую конструкцию поднять сможет только кран.

Это — беседка из профильной трубы на столбиках

Какой способ лучше? Смотря с какой стороны смотреть. Если со стороны надежности крепления, лучше — первый: стойки замурованы. Также этот вариант более экономный: нет нижней обвязки и нет расходов на изготовление фундамента. Но такая конструкция, если она без пола, — это только летняя беседка. Для зимней, закрытой, понадобится пол.

Беседка на фундаменте лучше с той точки зрения, что она изначально предполагает наличие пола. К тому же возвышение, даже если оно небольшое, защищает от попадания внутрь брызг и грязи.

Способы сборки

Традиционно метал соединяют сваркой. Это быстро и надежно. Но в случае с дачной летней беседкой может понадобится разборная конструкция. Ведь на неохраняемой даче оставлять на зиму большое количество железа очень небезопасно. В том плане, что ее запросто могут украсть. В этом случае сваривают модули, которые потом между собой соединяются болтами. Как правило такие разборные беседки из металла — это каркас, к которому крепится тент, или другое подобное быстро монтируемое или демонтируемое ограждение и такая же легкая кровля.

Для сборной металлической беседки отдельно варят каркасы для каждой из сторон, потом собирают их при помощи болтов

Каркас в разборных беседках разбивают по граням. Если она четырехугольная, варят четыре отдельных контура со всеми необходимыми перемычками. В шестигранниках — их шесть и т.п.

Популярные статьи  Дизайн интерьера в стиле контемпорари: описание, выбор отделки, мебели и декора

Беседка многофункциональная: проект

Чертёж беседки, как всегда, начинается с зарисовки эскиза, в котором указан фактор расположенности объекта. Он очень важен, так как такое сооружение подлежит проводке различных коммуникаций: вода, газ, свет, электричество. Если план беседки подразумевает установку теплоустройств, то под них устанавливают отдельный фундамент из плитки.

В чертежах фиксируются:

  • размер альтанки;
  • размещение мангала;
  • дополнительная схема фундамента и дымоходной трубы;
  • чертёж формы и габаритов мангала;
  • схема возведения кирпичей;
  • размер участка поверхности, на котором будет установлен противопожарный материал;
  • схема проводок электричества и водоснабжения, с указанием электрических точек и разводок сетей газа и воды.

Впервые, самому будет достаточно тяжело обрисовать чертежи беседок, поэтому нужно воспользоваться готовыми проектами, которые доступны в Интернете. Базируясь на *готовых проектах беседок*, можно создать правильный, красивый и безопасный вариант сооружения.

Беседка из металла своими руками. Фото, чертежи и схемы сооружений

Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.

Шестигранная металлическая беседка с заостренной крышей

Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.

Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).

Чертеж металлической беседки с коваными элементами

Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.

Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют

На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню. Чертеж беседки из профиля с квадратным сечением

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

Схема разборной беседки из профтрубы размером 20х20х2 мм

Металлическая беседка своими руками и чертежи

Огромным плюсом такого материала служит долговечность. Перед тем как планировать чертёж, необходимо разобраться с местом положения беседки. Так как металл, вещество быстро нагревающееся, лучше всего выбрать участок, который находится в тени.

С размерами беседки не очень все просто. Он должен совпадать с количеством людей и мебели, которые будут там фигурировать

Акцентируйте внимание, что для одного человека оптимальный и удобный размер 2м²

Легче всего найти фотографию в интернете и на фоне найденного проекта возвести постройку. Вид беседки может быть прямоугольным с параметрами 2,5×3 м. Это самый оптимальный вариант.

Строительное проектирование металлических беседок

Проектирование беседок из металлической трубы отлично подойдет для строительства. Труба не дорогая и будет отлично дополнять конструкцию.

Подготовка материалов: бетон, профиль, грунтовка, фурнитура, облицовочный материал. А, также, лопата, многоуровневая дрель, болгарка, сварочное оборудование, крепежные элементы.
Выбор места установки.
Выбор размера и вида конструкции. На данном этапе можно обратиться к Интернету, который демонстрирует различные вариации дизайна.
На выбранном участке устанавливают ямы. Их численность зависит от числа опор, которые зафиксированы в чертеже беседки. Глубина отверстий должна быть более 50 см. Для опор используется профиль с сечением 80 на 80 мм и толщиной стенки 3 мм. К ним приваривают дополнительные пятки, которые придают устойчивость сооружению.
Дно должно быть засыпано щебнем и утрамбовано. Далее фиксируют опоры и заливают бетоном

Очень важно, постоянно соблюдать вертикальное положение опор.
После ожидания 2 – суток, прикрепляет профиль к опорам в нижней зоне, немного выше уровня земли.
Следующий шаг – изготовление крыши. Стропилы монтируются согласно схемам

Если крыша двухскатная, то профиль должен быть приварен под наклоном 15 градусов. Для того чтобы кровельный материал хорошо был закреплен, к каркасу крыши присоединяют профильную трубу с 45 см шагом.

Такая установка проработает довольно долгий срок, но для профилактики материала, его нужно обрабатывать антикоррозийными средствами и изредка красить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
