Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самому

Регулировка света с нескольких мест: принцип работы проходного диммера

Довольно часто возникают ситуации, когда необходимо организовать систему освещения в большом доме или габаритной квартире. Может понадобиться, например, включить свет в длинной и узкой прихожей и, пройдя по ней, отключить освещение. Потребность приглушить яркость света может возникнуть, если вы уже легли отдыхать или смотреть телевизор, а вставать с кровати совсем не хочется.

Проблему включения освещения с нескольких точек помогут решить проходные выключатели. А вот регулировать световой поток с нескольких мест можно, установив в одной точке проходной выключатель, а в другой – поворотный диммер. Такое расположение устройств позволит в одном месте только включать освещение, в другом – только регулировать яркость.

Однако есть модели светорегуляторов, обеспечивающих проходное диммирование. К ним относятся сенсорные приборы, которые, благодаря электронике, могут синхронизироваться между собой. Для проходного диммирования к светорегулятору подключают спутниковые устройства. В зависимости от типа диммера, к нему можно подключить от 5 до 10 спутников. Использование спутникового устройства, как самостоятельного прибора невозможно.

Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самому

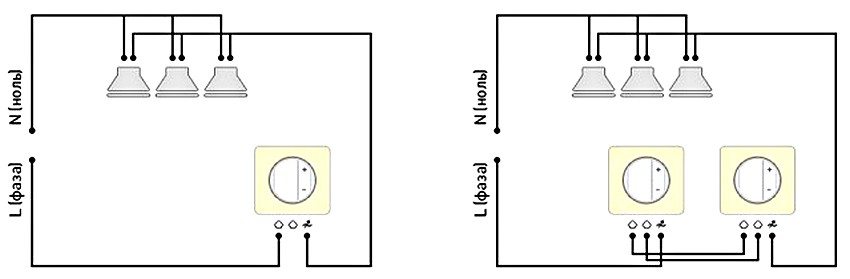

Схема подключения проходного диммера

Электронные диммеры

Для тех, кто хочет углубится в тему.

Это небольшие по размеру и экономичные устройства, в основе работы которых лежит управляющий ключ: транзисторный или симисторный.

У большей части таких диммеров на выходе несинусоидальный сигнал, а секции синусоиды, «отрезаны» имеющимся ключом.

Такие диммеры не предназначены для подключения девайсов, питающихся от токов с низким коэффициентом гармоник.

К категории таких устройств относятся электрические двигатели, трансформаторы индукционного типа для галогенок и т. д. Это обусловлено риском поломки устройства из-за перегрева.

Кроме того, бюджетные электронные диммеры без специальных фильтров являются источниками сильных помех.

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт. чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Популярные статьи Розы из бисера для начинающих и не только

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самому

Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Какие бывают диммеры?

По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.

Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самому

Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:

  1. Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
  2. Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
  3. Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).

Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самому

Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:

  • Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
  • Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
  • Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.

Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самому

Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.

Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.

Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.

Диммеры можно разделить по типу регулируемых ими ламп:

  1. Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
  2. Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
  3. Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.

Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.

Подробнее о диммировании различных типов ламп смотрите в этом видео:

Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.

Изготовление регулятора яркости

Многие люди не могут уснуть как в ярко освещённой комнате, так и в полной темноте. Тусклый источник света, такой как ночник, лучшее устройство для комфортного сна, для чего нужен диммер. Кроме того, экономный ночник очень мало потребляет электроэнергии и сбережёт домашний бюджет. Сделать ночник своими руками несложно. Принцип работы ночника прост — свет автоматически погаснет и выключится через определённый промежуток времени, который задаётся пользователем.

Популярные статьи  Глубина фундамента под баню — от чего зависит, выбора типа основания и строительство своими руками

Необходимые материалы

Необходимые для сборки материалы и инструменты:

  1. Провода перемычки.
  2. Печатная плата.
  3. IC1: 741 OP AMP.
  4. IC2: 741.
  5. Клеммы OP AMP разъёмы.
  6. R1: 1M.
  7. R2: переменная 5 кОм.
  8. R3: 2. 2k.
  9. R4: 3. 3M.
  10. C1: 10V.
  11. C2: 10V.
  12. D1: 1N4001.
  13. D2: D3: D4: Светодиод 3. 5V.
  14. S1: переключатель фиксации SPST.
  15. S2: мгновенный переключатель.
  16. Пластиковый блок проекта.
  17. T1: источник питания постоянного тока 6 В 400 мА.
  18. Дрель.
  19. Паяльник.
  20. Кусачки.
  21. Плоскогубцы.
  22. Отвёртка.

Конструкция и сборка устройства

Для питания этого проекта используется источник постоянного тока 6 В 400 мА. Его напряжение разомкнутой цепи (без нагрузки), измеренное вольтметром, составляет приблизительно 10 В. При нагрузке рабочее напряжение составляет около 9,5 В. Схема может быть разбита на две основные части: цепь таймера и затемнения.

Таймер выполнен из 741 OP AMP, подключённого в качестве компаратора. Он сравнивает напряжение на конденсаторе с опорным напряжением, которое задаётся R2 и R3. Когда S2 включена, C1 заряжается до напряжения питания. C1 затем постепенно разряжается через R1. До тех пор, пока напряжение на С1 больше, чем опорное напряжение, выход операционного усилителя является высоким (около 8. 7V). Это удерживает C2. Когда напряжение на C1 падает ниже эталонного значения, выход OP AMP становится низким (около 1, 9 В). Когда это происходит, C2 начинает медленно разряжаться через R4. Это начинает цикл затемнения.

Второй 741 OP AMP подключён как усилитель с единичным коэффициентом усиления. На выходе отражается напряжение через C2. Когда напряжение на C2 падает также уменьшается выходное напряжение и светодиоды. Для того чтобы светодиоды переходили от полной яркости к полной темноте, требуется около 45 минут. Нажатие кнопки в любой точке приведёт к сбросу всего цикла. Скользящий переключатель SPST включает и выключает питание.

Длительность времени, в течение которого свет горит при полной яркости, и время, когда они могут быть изменены, можно изменить, задав значения R1, C1, R4 и C2. Изменять отношения резисторов и конденсаторов стоит по мере того, как быстро разряжаются последние.

После сборки схемы подбирается подходящий корпус. В нём просверливаются отверстия для светодиодов, переключателей, циферблата и шнура питания. Печатную плату обрезают так, чтобы она разместилась в корпусе. По желанию в конструкцию можно добавить рассеиватель и поместить устройство, например, в декоративный фонарь.

Диммеры позволяют создавать настроение в доме. Независимо от того, планируется ли семейный вечер, кино или романтический ужин, правильное освещение на месте является главным. Кроме того, если нужно включить освещение больше или меньше только в одной части дома, можно сделать это одним прикосновением к пульту.

Originally posted 2018-04-18 12:33:35.

Схемы подключения

Монтаж выполняется в определенной последовательности. После отключения питания необходимо убедиться, что выключатель обесточен. Затем крышку устройства снимают с корпуса, ослабляют крепления и вынимают прибор из ниши в стене. В случае повреждения изоляционного слоя проводов открытые участки необходимо закрыть несколькими слоями изоленты. Провода подсоединяют к клеммам диммера, следя, чтобы их оголенные концы имели длину до 3 мм. Диммер с подключенными проводами размещается на месте выключателя и надежно фиксируется. Остается подключить питание и проверить исправную работу устройства.

Монтаж выключателя с диммером ничем не отличается от стандартной последовательности работ при установке обычной модели. Если необходимо подключить одновременно выключатель и диммер, последний лучше разместить ближе к обычному месту отдыха. Если в комплекте поставляют дополнительные выносные кнопки, их можно монтировать на расстоянии до 50 м от светорегулятора.

Фазный провод при этом подводится к соответствующей клемме регулятора света и первым клеммам каждой кнопки. Вторые клеммы кнопок соединяются с клеммой В на регуляторе. Нагрузку подключают на вторую клемму диммера и к нулевому проводу.

Преобразователи на управляемых диодах

Каждый из возможных вариантов исполнения устройств отличается своей схемой и регулирующим элементом. Существуют схему регуляторов мощности на тиристорах, симисторах и другие варианты.

Тиристорные устройства

По своему схемному решению большинство известных блоков регулировки изготавливаются по тиристорной схеме с управлением от специально формируемого для этих целей напряжения.

Популярные статьи Диагностирование и ремонт импульсного блока питания

Двухрежимная схема регулятора на тиристоре низкой мощности приводится на фото.

Посредством такого прибора удаётся управлять паяльниками, мощность которых не превышает 40 Ватт. Несмотря на небольшие габариты и отсутствие вентиляционного модуля преобразователь практически не греется при любом допустимом режиме работы.

Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка варьируемого по величине резистора R4 установлена в крайне правое по схеме положение, а тиристор VS2 полностью закрыт.

Питание поступает на паяльник через цепочку с диодом VD4, на котором величина напряжения снижается примерно до 110 Вольт.

Во втором режиме работы регулятор напряжения (R4) выводится из крайне правой позиции; причём в среднем его положении тиристор VS2 немного приоткрывается и начинает пропускать переменный ток.

Переход в это состояние сопровождается зажиганием индикатора VD6, срабатывающего при выходном питающем напряжении порядка 150 Вольт.

Путём дальнейшего вращения ручки регулятора R4 можно будет плавно увеличивать мощность на выходе, поднимая его выходной уровень до максимальной величины (220 Вольт).

Симисторные преобразователи

Ещё один способ организации управления паяльником предполагает применение электронной схемы, построенной на симисторе и также рассчитанной на нагрузку небольшой мощности.

Эта схема работает по принципу снижения эффективного значения напряжения на полупроводниковом выпрямителе, к которому подключается полезная нагрузка (паяльник).

Состояние регулировочного симистора зависит от положения «движка» переменного резистора R1, меняющего потенциал на его управляющем входе. При полностью открытом полупроводниковом приборе поступающая в паяльник мощность снижается примерно в два раза.

Простейший вариант управления

Самый простой регулятор напряжения, являющийся «усечённым» вариантом двух рассмотренных выше схем, предполагает механическое управление мощностью в паяльнике.

Такой регулятор мощности востребован в условиях, когда предполагаются длительные перерывы в работе и не имеет смысла держать паяльник всё время включённым.

В разомкнутом положении выключателя на него поступает небольшое по амплитуде напряжение (примерно 110 Вольт), обеспечивающее невысокую температуру нагрева жала.

Для приведения устройства в рабочее состояние достаточно включить тумблер S1, после чего наконечник паяльника быстро нагревается до требуемой температуры, и можно будет продолжить пайку.

Такой терморегулятор для паяльника позволяет в промежутках между пайками снижать температуру жала до минимального значения. Эта возможность обеспечивает замедление окислительных процессов в материале наконечника и заметно продлевает срок его эксплуатации.

Применение

Благодаря простоте конструкции и функциональности, современные диммеры получили широкое распространение.

Основные направления:

  1. Создание разных режимов освещения в одном и / или нескольких помещениях.
  2. Уменьшение расходов на электричество, благодаря переводу освещения в дежурный режим.
  3. В электроинструмент для уменьшения и увеличения оборотов коллекторного электродвигателя.
  4. Зонирование комнаты на несколько условных областей.
  5. Подсветка предметов искусства, к примеру, скульптур или картин. Разная степень освещения позволяет привлечь больше внимания к экспонату.
  6. Создание иллюзии нахождения человека в квартире / доме, благодаря изменению уровня освещения.
  7. В электрообогревателях для регулирования их мощности.
  8. Изменение яркости для птиц / животных, имеющих особые требования к этому параметру.
  9. Обогрев птенцов сразу после появления на свет. В зависимости от степени яркости меняется и степень нагрева.
  10. Проведение домашних праздников, когда за столом требуется более яркое освещение, а в зоне танцев — приглушенный свет.
  11. Создание интимной обстановки в спальне.
Популярные статьи  Как оформить спальню в классическом стиле? (35 фото)

Сфера применения диммеров огромна, и каждый может сам придумать новый вариант с учетом возможностей электронного устройства.

Светорегулятор оборудованы микроконтроллером и имеет широкий набор опций:

  • изменение уровня яркости;
  • автоматическое выключение;
  • создание эффекта присутствия людей, благодаря автоматическому включению / выключению;
  • режимы мигания / затемнения;
  • плавное включение / выключение освещения;
  • управление в дистанционном режиме по ИК-каналу, радиоканалу, акустическому шуму (к примеру, хлопок) и т. д.

На симисторе

Такой диммер будет работать от напряжения сети 220В напрямую, схема отличается относительной простотой, поэтому собрать ее под силу даже начинающему радиолюбителю. Принцип регулирования напряжения в этом диммере заключается в отсекании определенного полупериода синусоиды, благодаря чему снижение электрического параметра приводит к реальной экономии электроэнергии.

Посмотрите на схему подключения, симистор – это электронный ключ, который управляется сигналами с динистора, включенного во времязадающую R — C цепочку.

Схема диммера на симисторе

Работа схемы заключается в следующем: после подключения фазы 220В к диммеру, на времязадающую цепочку C1 – R1 – R2 будет подано напряжение, так как динистор VS1 закрыт, ток протекает только через конденсатор и резисторы.

В зависимости от установленного поворотным резистором омического сопротивления будет зависеть и величина тока. От величины тока зависит и скорость заряда конденсатора  C1, при достижении нужной величины потенциала на котором произойдет открытие динистора.

Через цепь открывшегося динистора на симистор VS2 подается сигнал открытия, срабатывает ключ, пропускающий определенную часть полупериода к нагрузке. Ток удержания в симисторе не возникает, поэтому с разрядом конденсатора вся цепь переходит в исходное состояние вплоть до следующего полупериода, который откроет ключ и подаст на нагрузку потенциал.

Изменение синусоиды

Как видите, такая схема диммера осуществляет регулировку яркости «обрезая» форму синусоиды до определенного импульса, уменьшая и величину напряжения, и его действующее значение. В виду нестабильного колебания кривой такую модель светорегулятора однозначно можно подключать к лампам накаливания, поскольку они не восприимчивы к форме напряжения. Что касается светодиодных и люминесцентных моделей, их нужно тестировать на уже готовом диммере.

Чтобы изготовить такой диммер для практического использования, лучше взять печатную плату. Так как при стационарной установке при регулировании напряжения вам понадобится жесткое крепление к конструкции. Ее можно как заказать, так и изготовить самостоятельно.

Процесс сборки состоит из следующих этапов:

Перенесите эскиз на фольгированную плату, в местах монтажа соответствующих деталей сделайте разметку. Дорожки наведите нитрокраской и протравите плату диммера в хлорном железе.

Протравите плату

В процессе травки плату нужно переворачивать, а после окончания, достаньте и полудите ее, промойте спиртом и просверлите отверстия для ножек.

Сделайте отверстия

Поместите ножки радиодеталей в просверленные отверстия под них.

Поместите ножки радиодеталей в отверстия

Если вы разметили монтажные площадки, придерживайтесь данной разметки.

Разогрейте паяльник  и нанесите слой олова с обратной стороны платы диммера.

Припаяйте ножки радиодеталей

Протестируйте собранную конструкцию на лампе накаливания, если она работает как надо, можете собирать диммер в корпус.

Опробуйте работоспособность на лампе накаливания

Полезные советы и рекомендации

Для внешнего управления подходят «диммируемые» светодиодные приборы. Соответствующие возможности указаны в сопроводительной документации производителя. Специальными символами обозначают совместимость на корпусе и упаковке.

Чтобы исключить перегрев полупроводникового прибора, надо изучить инструкции производителя. Кроме соответствия по мощности потребления нагрузки, имеет значение и температура в помещении.

«Триак BTA24-600», например, можно применять без специального охлаждения при подключении лампы накаливания до 75 Вт. Если мощность потребления составляет 1000 Вт, полупроводниковый прибор устанавливают на радиаторе с эффективной площадью рассеивания 180 кв.см. В сложных температурных условиях устанавливают кулер.

Что нужно знать о диммерах

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

  • снизить потребление электроэнергии — это приводит к большей экономичности;
  • заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении.

Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор

Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В

Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного.

Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

  • изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
  • широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективное из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал диммеров.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии, так как излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.

Популярные статьи  Двухуровневые натяжные потолки с подсветкой: интересные идеи в интерьере

Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:

  1. Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
  2. Красные, символизирующие время протекания переменного тока.

Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.

Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.

Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.

Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.

Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.

Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.

Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.

Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.

Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.

При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.

Схемы подключения диммера для комфорта пользователей

Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.

Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.

Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.

Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.

Полезные советы для эксплуатации

Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.

Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.

При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.

ТОП-3 паяльников для плат

Чтобы собрать качественную схему, что будет служить долгие годы, приобрести желательно хороший аппарат для пайки. На рынке известны производители, сумевшие доказать качество своей продукции:

  1. Немецкая компания Ersa. Пальники очень хорошие, но у производителя есть существенный недостаток – продукция продается по большой цене, а потому приобретают в основном для профессионального использования.
  2. Quick – китайская компания, не уступающая по качеству, но выпускающая модели по приемлемым ценам.
  3. Бюджетный вариант Luckey. Такая модель – идеальна для новичков. Но нельзя оставлять прибор без присмотра – бывали случаи возгорания.

Посмотрите на картинке укомплектованный паяльник для микросхем:

Паяльник

Чтобы выбрать хороший паяльник для плат, нужно внимательно посмотреть на его основные характеристики. Мощность в 10 Вт подойдет для сборки простых микроплат – достаточный уровень нагрева и не придется беспокоиться о перегреве схемы. Для бытовых условий же приобретают на 20-40 Вт. Большая мощность не понадобится, ведь подобные паяльники применяют уже для работы с радиаторами и металлами.

Особое внимание уделяйте изучению ручки. Она не должна нагреваться при работе – иначе пострадают руки. Желательно выбирать эту деталь из древесины

Пластик нагреется очень скоро, а эбонит утяжелит весь прибор и работать с маленькими деталями будет неудобно. Поэтому дерево – наиболее подходящий вариант как с точки зрения устойчивости к нагреву, так и удобства

Желательно выбирать эту деталь из древесины. Пластик нагреется очень скоро, а эбонит утяжелит весь прибор и работать с маленькими деталями будет неудобно. Поэтому дерево – наиболее подходящий вариант как с точки зрения устойчивости к нагреву, так и удобства.

На жало тоже обращайте внимание при покупке. Медь – самый подходящий вариант, поскольку его будет проще обрабатывать, очищать от прилипшего нагара. Часто выпускаются модели с набором жал, различающихся по форме

Для пайки микросхем это весьма удобно – появляется возможность регулирования длины. Прямое жало подходит для обучения новичков, но опытные пользователи могут применять и с различными загибами под разными углами

Часто выпускаются модели с набором жал, различающихся по форме. Для пайки микросхем это весьма удобно – появляется возможность регулирования длины. Прямое жало подходит для обучения новичков, но опытные пользователи могут применять и с различными загибами под разными углами.

Достоинства и недостатки регуляторов для светодиодных ламп

Диммеры, как и любое техническое устройство, имеют свои достоинства и недостатки. Самые основные плюсы и минусы мы перечислили в этой таблице.

Достоинства Недостатки
Создание комфортного освещения в любое время суток. Высокая стоимость, особенно моделей с возможностью программирования и дистанционным управлением.
Снижение энергозатрат. Невозможность использования с галогенными и люминесцентными лампами из-за оснащения последних, системой компенсации.
Продление срока эксплуатации ламп. В случае неправильного подбора вариатора возможны неполадки, и даже разрушение осветительного прибора.
Прекрасно вписываются практически в любой дизайн помещения. Бюджетные модели диммеры могут создавать электромагнитные помехи, оказывающие негативное влияние на работу радиотехнических устройств.
Легкость монтажа. Чувствительность к высоким температурам окружающей среды (возможен перегрев устройства).
Возможность совмещения с системой «Умный дом». При уменьшении минимальной нагрузки наблюдается гудение ламп и выход вариатора из строя.
Создание эффекта присутствия хозяев в помещении. Низкий КПД при переводе светорегуляторов в «ночной» режим.
Помощь в зонировании помещения. Требуется усилитель мощности для увеличения максимальной нагрузки.
Создание интересных визуальных эффектов при помощи изменения степени освещенности.

Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самомуТакой диммер подойдет практически под любой интерьер

Решив установить у себя светорегуляторы, неважно, дома или в офисе, не стоит экономить на этих устройствах и лучше всего воспользоваться услугами специалиста, который помет подобрать оптимальную комбинацию диммера и светодиодных ламп. В таком случае можно избежать неприятных «сюрпризов»

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
