Фрезерный станок по дереву, его характеристики. Как выбрать инструмент

Начало работы и уход за инструментом

Какой бы ни была конструкция станка, принципиальным остается высокоскоростное вращение режущей фрезы с целью удаления лишней части древесины.

Работа с бытовым фрезером начинается с подготовки.

• На начальной стадии подбирается подобающая фреза из множества моделей.
• Загружается хвостовик фрезы нужно в патрон на 20 мм.
• Поворачивается патрон до появления своеобразного щелчка и затягивается гайка.
• Готовый к работе аппарат устанавливается перед шаблоном.
• Освобождается стопор и плавно опускается рабочий инструмент до прикосновения режущей головки к поверхности полуфабриката.
• Механизм опускается на расчетную глубину и фиксируется в заданном положении.
• Фрезер плавно продвигается вдоль установки.
• Детали можно обработать на разной глубине, но рабочая операция будет исполнена за два прохода.

Классификация фрезеров с ЧПУ

резьба по дереву, выполненная фрезером с ЧПУ, практически не отличается от ручной

Фрезерное оборудование с ЧПУ различается по технологическим возможностям: скорости обработки и величине заготовок.

Бытовые фрезеры с числовым управлением выполняют гравировку достаточно медленно, оснащаются слабыми электромоторами. При этом они небольшого размера, легкие. Созданы специально для обработки дерева в домашних мастерских. Станок размещается на столе или верстаке и предназначен для выполнения небольших деталей. Эксплуатировать его может начинающий мастер в качестве учебного пособия или для изготовления небольших единичных заказов.

Промышленные фрезеры с числовым управлением рассчитаны на долгую работу под контролем автоматики. На них устанавливают мощные электродвигатели, прочные механические узлы и обязательно увеличенную поверхность резки. Оборудование используется при производственных процессах, требующих высокой скорости обработки и максимальной точности, например, при раскрое крупных листов МДФ, ДСП.

Промышленные фрезерные линии работают в полностью автоматическом режиме. Станок самостоятельно заменяет заготовки и фрезы, обрабатывает детали с пяти сторон. Автоматическая замена резаков производится Системой автоматической смены инструмента, которая бывает рядной или карусельной. Линии оснащаются самыми качественными механизмами и сложными программами.

В зависимости от расположения фрезы станки могут быть:

• вертикально-фрезерными;
• горизонтально-фрезерными.

Различаются станки и количеством шпинделей: 2-шпиндельные, 3-шпиндельные и 4-шпиндельные модели. С увеличением числа шпинделей повышается производительность.

Конструкция

Гравировальное оборудование представляет собой группу фрезерных станков, предназначенных для неглубокой обработки детали. Станки делятся:

• консольные;
• бесконсольные.

В консольных моделях деталь перемещается вместе со столом, по вертикальным направляющим в станине и горизонтальным на консоли и салазках. Обработка производится в разных плоскостях, в зависимости от расположения шпинделя. Бесконсольные модели имеют неподвижный стол с закрепленной на нем деталью. Фреза перемещается со шпиндельным узлом по 3 осям.

Справка! Точность обработки на консольных станках выше, чем на оборудовании с неподвижным столом.

Компьютер управляет перемещением портала и закрепленного на нем режущего инструмента через 3 шаговых двигателя. Шпиндель имеет свой отдельный привод. На станках обрабатывают различные по твердости и вязкости материалы, их условно разделяют на группы по основным видам:

• металл;
• дерево;
• стекло;
• камень.

Каждая группа гравировальных станков имеет свои особенности. Конструкция и принцип работы у них одинаковый. Гравировальные фрезерные станки состоят из базовых узлов:

• станина;
• стол;
• направляющие;
• шпиндельный узел;
• поперечный винт;
• продольный ведущий вал;
• блок управления.

В зависимости от конструкции, станок может иметь консоль, коробку скоростей, магнитный прижим и другие узлы.

По дереву

Бесконсольные фрезерные станки имеют неподвижный стол с фигурными пазами для крепления деталей болтами с шайбами, применяется пневматика. На оборудовании выполняется:

• гравировка надписей;
• наносятся узоры на фасады мебели;
• вырезаются надписи и фигуры из пластика;
• вырезаются платы.

По программе фреза совершает перемещение по осям X и Y, меняя глубину реза, или движется по контуру, в зависимости от типа программы. В комплект станка входит устройство, удаляющее стружку – промышленный пылесос.

Справка! Максимальная длина стола не превышает 1200 мм. Больше только у специального промышленного оборудования на деревообрабатывающих и мебельных фабриках.

По металлу

По металлу работают консольные станки. Они гарантируют точную обработку стали, чугуна, цветных металлов и сплавов. Массивная станина гасит вибрацию. Шпиндель закреплен неподвижно. Деталь перемещается с консолью по оси Z и со столом в направлении X и Y.

Для крепления заготовки используется:

• механический способ – шпильками через пазы;
• магнитный стол;
• пневматические зажимы.

Тонкие листы удерживаются при гравировке электромагнитами, предотвращающими деформацию тонкого проката. Алюминий, сплавы цветных металлов притягиваются к поверхности стола разряженным воздухом. Стружка удаляется сильным компрессором, вытягивается в специальные контейнеры. При обработке стали и чугуна шпиндель, и режущий инструмент охлаждаются жидкостью.

Важно!

На станках по металлу бесконсольного типа вырезают платы. Они используются в массовом производстве деталей.

Устройства для гравировки по металлу наносят маркировку на различное оборудование и его отдельные части, выполняют объемные надписи рекламного характера и маршрутизаторы, создают предметы декора.

Справка! Для нанесения гравировки на массивные стальные изделия, используют небольшие станки с магнитным креплением. Их устанавливают на большую деталь и обрабатывают заданный участок.

По камню

Гравировальные станки по обработке камня отличаются массивной станиной из стали или чугуна, способной выдержать вес тяжелого материала и погасить вибрацию. Оборудование бесконсольного типа, портал перемещается по продольным направляющим. Площадь стола большая. Деталь крепится с помощью гаек и х болтов к пазам стола.

Режущий инструмент применяется алмазный или с корундовым покрытием. В зону реза – гравировки, подается охлаждающая жидкость. Она предохраняет фрезу от перегрева и быстрого износа, вымывает каменную крошку. Пыль вытягивает пылесос.

Виды ручных фрезеров

Ручные устройства различаются на 5 разновидностей. У каждого вида свои конструктивные особенности, влияющие на область применения.

Ручная разновидность оборудования

Наиболее распространённые виды ручных фрезеров:

• Погружной. Это универсальное приспособление, отличается высокой надежностью и качеством изготовления. На таком виде оборудования выполняют все виды фрезеровочных работ.
• Окантовочный. Применяется для снятия фасок, а также формирования небольших выемок и глубин. Используют для декоративных работ. В бытовых целях подобный инструмент не применяют.
• Ротационный используют в строительных работах. Инструментом обрабатывают кромки, проделывают отверстия в пластике, древесине или гипсокартоне.
• Ламельный — специализированный фрезер, предназначенный для проделывания пазов. Это не универсальный инструмент, а потому не стоит его приобретать новичкам.
• Присадочный — ещё один специализированный прибор, с помощью которого можно аккуратно проделывать парный отверстия, которые впоследствии будут соединяться между собой. Этот инструмент также не применяется в быту, и в большинстве случаев используется для изготовления различной мебели.

Выбор зависит конкретно от специфики работы мастера

Если необходимо использовать оборудование в быту, то в первую очередь обращают внимание на универсальный инструмент

Разнообразие модельного ряда

Современное производство разновидных фрезерных станков отличается конструкциями. В этой сфере работают признанные создатели моделей «Макита», «Интерскол», «Бош» и другие. Инженеры, конструкторы ведут разработку новой техники с учетом условий, в которых будет действовать механизм и какие задачи решать. В деревообрабатывающей отрасли производятся инструменты, предназначение которых выполнять разноплановые задания. Здесь выпускают инструментарий и для узкого профиля технических операций. Модельный ряд оборудования получается разнообразным, многоплановым:

• Штанговое оборудование выполняет ряд действий (формирует пазы, делает фигурные отверстия, контролирует создание выпуклых и вогнутых сфер и др.). Практикуется на ограниченных производственных участках и на дому. Цена доступная.
• Кромочный тип или обрамление разрабатывалось с целью вырубки углублений, оформления канавок. Обрабатываются деревянные изделия, покрытые специальным листом или ламинатом. Рекомендуется применять в промышленных масштабах.
• Ротационный тип техники предназначен для прорези отверстий в древесине, плитах из гипсокартона, изделий из пластика, обрабатывает кромки.
• Ламельная фрезерная машинка по дереву выполняет точную вырубку пазов. В отдельных случаях механический прибор используют для удаления сушины, мелких сучьев и других помех.
• Присадочный механический тип под шканты относится к технике узкой специализации. Подходит для производства мебели, формирования парных отверстий при осуществлении соединения шипов.

Высокотехнологичные приспособления для ручного фрезера

И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.

На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.

Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.

При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.

Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.

И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.

Второе же ею не ограничивается.

Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.

Еще проще объемное копирование происходит по барельефным моделям

При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы

А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.

Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.

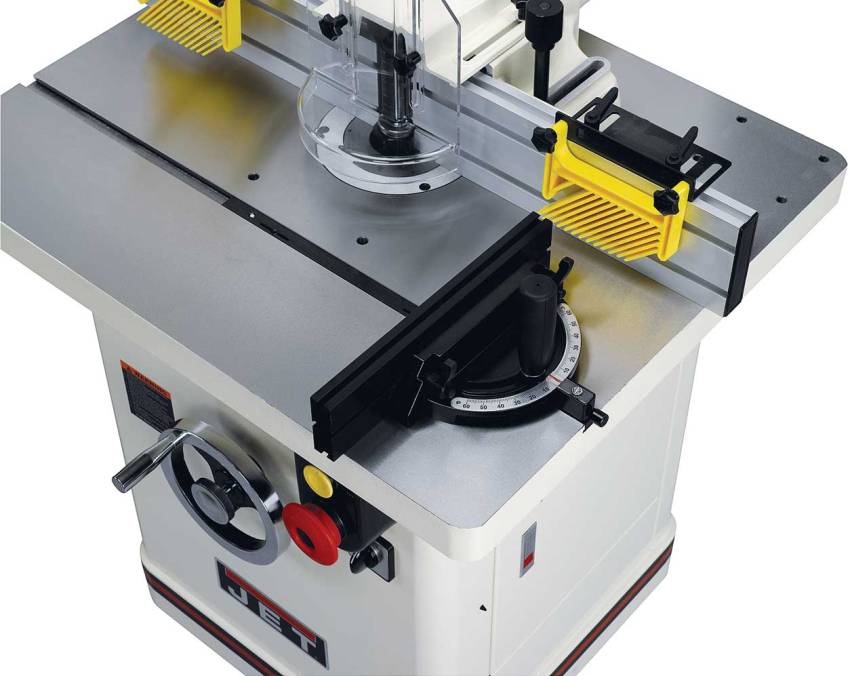

Устройство фрезерного станка

Основные действующие части у фрезерного аппарата по дереву это основание, механизм дискового переднего тормоза (суппорт), стол рабочий, шпиндель вставной и шпиндель-вал и конечно, инструмент для резки.

Шпиндель-вал крепиться под рабочим столом на механизме дискового переднего тормоза, а верхний конец его проходит сквозь отверстие в рабочем столе. Дисковый передний тормоз регулируется – опускается и поднимается, ставиться в нужном положении. Вверху шпинделя-вала прикрепляется вставной шпиндель и инструмент для резки.

Для того чтобы выполнять фрезерование по прямой, нужны направляющие элементы – планка или линейка. Линейку можно регулировать. Чтобы зафиксировать упоры на фрезерном станке по дереву, имеются специально предназначенные для этого пазы. В качестве инструмента для резки применяют большое число всевозможных ножей, головок для фрезеровки, дисков и разнообразных фрез.

Назначение и конструктивные особенности

профессиональный фрезерный станок по дереву

Первичное назначение фрезерного оборудования — профильная и плоская обработка дерева, композитных материалов (МДФ, ДСП и других), искусственного камня, полимеров. В качестве исполнительного инструмента используются фрезы различных типов:

• дисковые;
• угловые;
• торцевые;
• фасонные;
• цилиндрические;
• концевые.

Благодаря разнообразию исполнительных инструментов станок превращается в универсальный аппарат для обработки дерева. Устройство представляет собой жесткую конструкцию, прочно расположенную на основании, исключающем вибрацию. Фреза располагается на вертикальном валу, ее высоту можно регулировать, поднимая и опуская суппорт. Обрабатываемая деталь фиксируется на горизонтальной плоскости, ее положение ограничивают направляющими и упорами. Для точной резки предусмотрена подвижная линейка.

Лучшие фрезеры по качеству и надежности

Опытные специалисты сравнивают различные модели по нескольким параметрам. Кроме технических параметров оценивают качество сборки, удобство обращения

Если предполагается частое длительное пользование особое внимание уделяют надежности и выносливости. В этом разделе мы представляем лучшие фрезеры по сочетанию цена-качество

Даже после длительного срока службы они сохраняют хорошие функциональные характеристики.

1. Hammer FRZ710 PREMIUM

Этот кромочный фрезер при мощности 0,71 кВт пригоден для работы с цангами до 10 мм. Применение компактного электродвигателя позволило снизить общий вес конструкции до 1,75 кг, что является одним из лучших показателей для рассматриваемой категории фрезеров. С учетом ограниченных возможностей силового агрегата надо отметить небольшой перегрев на максимальных оборотах и при обработке заготовок из прочных материалов. Однако производительная система охлаждения предотвращает повреждение компонентов конструкции.

Плюсы:

• один из лучших по функциональности фрезеров при доступной цене;
• минимальный вес;
• плавность хода;
• неплохая комплектация ()
• аккуратная сборка;
• качественные комплектующие детали.

Минусы:

отсутствует автоматическое поддержание оборотов.

2. ELITECH Ф 1800Э

Тщательно продуманная эргономика упрощает обращение с технологическим оборудованием. После внимательного изучения особенностей конструкции необходимо положительно отметить:

1. удобный наклон рукояток;
2. простую регулировку высоты;
3. отсутствие рывков при пуске;
4. эффективную подсветку рабочей зоны.

Для подключения пылесоса можно установить отвод на любую из двух сторон. Качественная сборка обеспечивает отсутствие люфтов.

Плюсы:

• удобный фрезер с достаточным запасом по мощности;
• устройство настройки высоты с дополнительной регулировкой точной позиции;
• плавный автоматизированный пуск электродвигателя;
• цанга 12 мм;
• устойчивость;
• наличие подсветки рабочей зоны;
• продолжительный срок службы;
• в стандартной комплектации – переходник на 8мм;
• надежность в работе.

Минусы:

• срабатывания кнопки пуска не всегда корректная;
• тугой ход при перемещении по направляющим.

3. Makita RT0700C

Эта модель фрезера от Makita предназначена для обработки кромок. Самый надежный производитель подтверждает свою репутацию ответственной сборкой, тщательным выбором комплектующих и материалов. Даже в режиме интенсивной эксплуатации фрезер выполняет свои функции безупречно. Глубина настраивается очень точно, поэтому обработка выполняется в соответствии с рабочим планом без лишних действий.

Плюсы:

• корректное поддержание заданной скорости вращения под нагрузкой;
• длительное сохранение рабочих параметров;
• удобный регулятор оборотов двигателя;
• длинный шнур электропитания (2.5 м).

Минусы:

производительная система охлаждения шумит при максимальных оборотах двигателя.

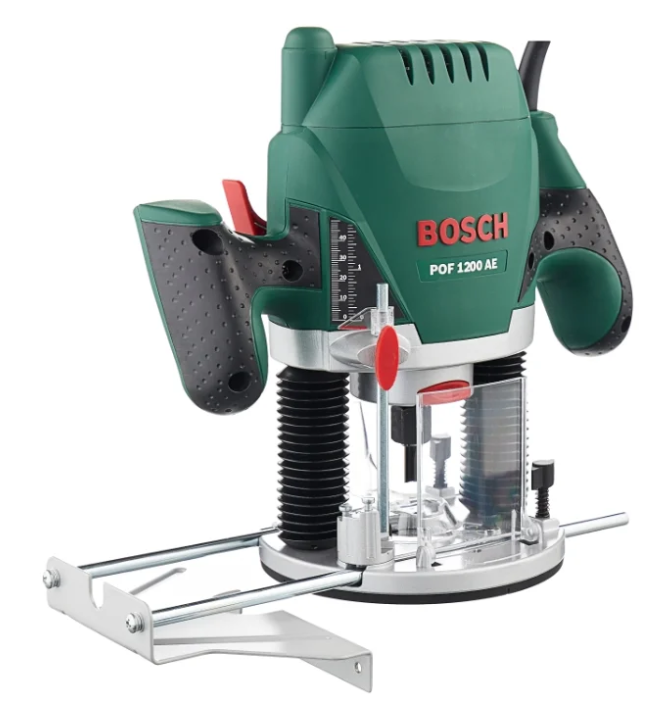

4. BOSCH POF 1200 AE

Выбирая фирму-производителя, следует отметить преимущества этого знаменитого бренда. Солидный опыт профильной деятельности обеспечивает повышенную надежность. Даже у профессионалов после внимательного изучения отсутствуют претензии к сборке, качеству функциональных компонентов. BOSCH POF 1200 AE – один из лучших фрезеров по дереву. Мощности достаточно для обработки прочных плит ДСП или МДФ. Плавное перемещение по направляющим упрощает выполнение рабочих операций.

Плюсы:

• надежные компоненты;
• проработанная защита от пыли;
• удобные элементы управления;
• минимальный уровень шума во всех режимах;
• плавные регулировки.

Минусы:

• нет фиксатора кнопки включения;
• в типовой комплектации нет цанги на 12 мм.

Дополнительные элементы оборудования

1. Поворотный механизм каретки фрезера. Опция, безусловно, полезная. Она добавляет «трехмерности».

   фрезер с ЧПУ Мультикат

   Если необходимо обработать заготовку снизу, вам не придется переворачивать изделие на 180°, заново задавать нулевую координату, и запускать процесс повторно. Но такое оборудование увеличивает стоимость.





















2. Встроенный компьютер с экраном и программным обеспечением. Добавляет удобства и оперативности при установке новой визуальной модели.

   Рабочий стол станка

   Безусловный плюс – возможность в реальном времени вносить изменения в процесс обработки. Но стоимость этой опции настолько велика, что полноценное рабочее место входит в состав только крупных деревообрабатывающих комплексов для промышленного применения.

3. Возможность установки нескольких фрез. Ни на что другое, кроме как на скорость работы, не влияет. Отличная опция для 3D копировального аппарата: можно изготавливать сразу несколько одинаковых деталей.

   Работа тремя фрезами, увеличивает производительность станка

   Такая комплектация фрезеров применяется в серийном столярном производстве или для домашней мастерской.

4. Четвертая координата. Фактически, это поворотный шпиндель (как на токарном станке) вместо крепежного стола. Позволяет обрабатывать деталь, поворачивая ее вокруг собственной оси.

   Обработка детали на станке с ЧПУ

   Основные преимущества – обработка цилиндрических деталей (на трехмерном станке это довольно сложно), использование шпинделя в качестве полноценного токарного станка. То есть, вы получаете два инструмента в одном корпусе.

5. Вакуумный отвод опилок. Опция, без которой тяжело работать в принципе, а в домашних условиях и вовсе не возможно. Отказываться от подобного оснащения нежелательно, вам все равно впоследствии придется пристраивать шланг от пылесоса.

Процесс обработки древесины станком с ЧПУ — видео

Фрезы

Фрезерный станок не сможет сделать никакой работы без фрезы необходимого типа, размера и формы. Выбор настолько велик, что можно растеряется. Фреза представляет собой насадку, одна сторона имеет цилиндрическую форму и вставляется в патрон. Другая сторона — фигурная, она осуществляет фрезерование. Для правильного выбора, сначала определитесь с видом работы и необходимыми характеристиками. Фрезы делятся на:

• цельные;
• с направляющими подшипниками.

В первом случае она отличается высоко прочностью. Во втором, наличие подшипника меняет его свойства.

Фрезы с направляющим подшипником разделяют на:

• конусные.
• профильные.
• калёвочные.
• фальцевые.
• дисковые.
• гальтельные.

Конусные срезают часть бруса под углом 45°. Профильные имеют необычную форму, используются для вырезки декоративных пазов. Применяется для обработки мебели, дверей, окон. Калёвочные округляют кромку, делая её гладкой и ровной. Также применяется для скругления доски и бруска. С помощью дисковых моделей выпиливают пазы в материале. Часто применяется при строительных и отделочных работах. Фальцевые хорошо обрабатывают целые доски и бруски. Эта работа выполняется и дисковой фрезой, но так это займёт меньше времени и качество будет выше. Гальтельные создают декоративный узор на внутренней поверхности, применяется для округления четвертей. Без направляющих, фрезы применяют для проточки досок. При использовании другого вида, обработка идёт сначала с одной стороны, потом с другой, а тут работа значительно упрощается. Инструмент можно не боятся погружать в материал, никаких повреждений не будет.

Декоративные фрезы делятся на:

• гальтельные;
• прямоугольные;
• в форме буквы «V»;
• «ласточкин хвост».

Гальтельные повторяют аналогичные с подшипником. Прямоугольные, быстро и с высокой точностью подтачивают пазы в древесине. С помощью V-образных, делают треугольные проточки в материале, а «Ласточкин хвост» вытачивает паз с внутренним расширением. Его часто используют на мебельных предприятиях для создания прочных и надёжных замков.

Фрезерный станок по дереву: общая информация об инструменте

Фрезерные станки – популярная категория столярного оборудования. Они применяются для фрезерования рельефных деталей и профилей, резки и обработки заготовок с целью придания им необходимой конфигурации. С помощью этих станков для дерева очень удобно делать выборку пазов и обрабатывать кромочную часть изделий, осуществлять резку шипов и даже изготавливать небольшие элементы интерьера, например, плинтуса.

Используя дополнительные приспособления, можно значительно расширить функциональные возможности фрезерного станка, чтобы изготавливать детали со сложной конфигурацией. В большинстве случаев подобное оборудование устанавливается в частных мастерских, а также на небольших производствах. Настольные варианты инструмента применяются мастерами, которые работают на дому.

Обратите внимание! Перед тем, как купить фрезерный станок ЧПУ по дереву обязательно нужно проверить наличие сертификата. Этот документ гарантирует соответствие инструмента всем установленным со стороны государства нормам, а также безопасность его использования

Устройство фрезерного станка по дереву для домашней мастерской

Большинство фрезерных станков имеет одинаковое строение. Стандартная конструкция деревообрабатывающего инструмента состоит из:

• фрезерного стола;
• суппорта;

С помощью фрезера удобно выбирать пазы и обрабатывать кромки изделий, а также производить интерьерные элементы вроде плинтусов

• станины;
• шпинделя для фрезерного станка с ЧПУ;
• режущего элемента.

В дополнительную комплектацию некоторых моделей включена каретка. Этот элемент позволяет выполнять обработку заготовок под различными углами.

Станина фрезеровочного станка по дереву представляет собой монолитную деталь, которая отличается устойчивостью. Она не подвержена влиянию вибраций и колебаний, возникающих в процессе эксплуатации инструмента. Вал крепится на суппорт, верхняя часть которого выводится через отверстие в столе. Если в том возникнет необходимость, всегда можно отрегулировать высоту этого элемента, подстроив его под запросы мастера. Сверху на деталь устанавливается шпиндель со вставной конструкцией и режущая часть. Тип режущего элемента подбирается с учетом поставленной задачи.

В качестве режущей детали могут использоваться:

• фрезы;
• диски;

Согласно государственным требованиям, все фрезеровочные устройства для деревообработки обязаны сертифицироваться, что гарантирует их безопасность в процессе работы

• ножи;
• сверлильно-режущие элементы для фрезерования по дереву.

Чем больше вращательная скорость шпинделя, тем выше качество обработки материала. Этот нюанс следует учитывать, выполняя операции, которые нуждаются в точности. Инструмент имеет особое строение, обеспечивающее возможность безопасной и быстрой смены режущего элемента.

Если фрезеровку нужно выполнить по прямой линии, не обойтись без использования направляющей планки с подвижной конструкцией. Для фиксации упоров инструмента предусмотрены специальные пазы. Многие современные модели устройств, независимо от того присутствует ли в комплектации каретка, дополнены промышленным пылесосом. Он эффективно и быстро убирает стружку и пыль с рабочей зоны.

Виды фрезерных станков по дереву

Сначала следует определиться с видом фрезера для обработки древесины, которых создано немало. Принцип работы у всех одинаков, но благодаря некоторым особенностям, функционал станков различен. Устройства могут быть с ручным управлением или числовым программным.

Ручной фрезерный станок

ручной фрезерный станок по дереву

Специально создан для работы в небольших мастерских или на выезде. Большие партии пиломатериалов на нем обрабатывать неудобно, станок не приспособлен для обработки объемных заготовок. Основные преимущества — мобильность и простота использования.

Ручной фрезер по дереву представляет собой небольшую платформу в центре которой отверстие для исполнительного инструмента. Над платформой на пружинных стойках располагается двигатель. С двух сторон корпуса прорезиненные ручки. К инструменту прилагается набор насадок.

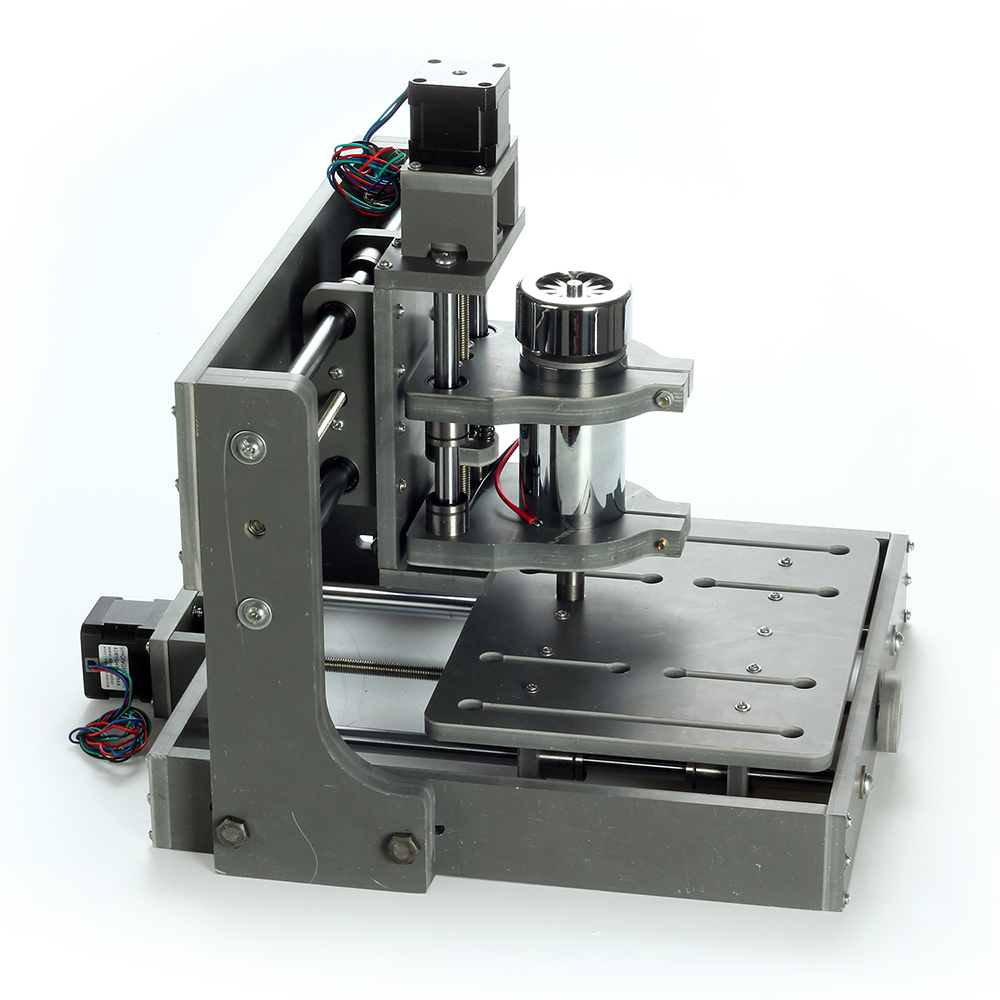

Фрезерные станки с ЧПУ

Существуют множество маленьких настольных моделей для кустарных мастерских, выполняющих мелкие работы по обработке древесины и других мягких материалов: украшения, штампы, различные безделушки, гравировки. Очень точно воспроизводят мелкие детали, имитируя ручную резьбу по дереву. Фрезеры с ЧПУ обладают различными техническими характеристиками, но все они управляются микропроцессорами посредством операционной системы и специально написанной программы.

Бытовой настольный фрезер

Компактное, простое устройство специально создано для домашнего использования. В отличие от ручного инструмента, оборудовано полноценным рабочим столом небольшой площади. Подходит для изготовления небольших деталей из дерева, сувениров, выборки пазов и шипов, легко справляется с любыми породами, даже самыми плотными. Чаще всего именно такие фрезерные станки по дереву приобретаются для домашней мастерской.

Вертикально-фрезерный

Может выполнять любые фрезерные работы, но чаще применяется для растачивания отверстий, зенкования, выборки пазов. На нем можно изготавливать рамки, обрабатывать кромки деталей. Относится к стационарному виду оборудования, поэтому подойдет для профессионального использования в мастерской.

Копировально-фрезерный

копировально-фрезерный станок

Предназначены для создания точных копий деревянных деталей сложных форм путем шаблонного копирования. Этот вид фрезерного оборудования отличает наличие шаблона. Фрезеры-копиры бывают ручными, когда мастер вручную поворачивает заготовку из дерева и лекало или автоматическими. Ручные копировальные станки используются при изготовлении мелких партий сувениров, рекламной продукции.

Назначение и возможности ЧПУ станков

Предпринимателей, занимающихся выпуском мебели и деревянных конструкций для строительства из древесины и прессованных стружечных плит, интересует, что можно сделать на фрезерном станке ЧПУ и какие выгоды от его эксплуатации. Перечень выполняемых операций большой:

• фигурная резка;
• нанесение объемных узоров;
• изготовление декоративных деталей для мебели;
• гравировка по мягким металлам;
• создание рекламных надписей;
• построение демо-макетов для выставки и демонстрации архитектурных проектов;
• изготовление литейных форм;
• создание заготовок для чип-сетов печатных плат.

Универсальный 3D фрезерный станок ЧПУ по дереву, возможности которого практически не ограничены, создает уникальные объемные резные элементы для мебели, столбы и балясины для лестницы. Настольное оборудование позволяет делать ювелирные изделия, фрагменты резных наличников, рам, багетов, сувенирные изделия.

В домашних мастерских элменты фигурной мебели, ножки стола, накладные элементы отделки.

Фрезерование дерева на ЧПУ происходит на большой скорости с минимальным участием человека. Производительность оборудования высокая. Рабочий ставит нужную программу, устанавливает заготовку и дает команду начинать работу.

Конструкционные особенности изделий для обработки дерева

Промышленность выпускает машины разностороннего технологического направления для работы с древесиной, ДВП, ДСП, МДФ (древесно–волокнистыми плитами средней плотности). Благодаря прочному и массивному основанию и расположению шпинделя в горизонтальном положении техника выполняет широкий диапазон операций. Фрезерное оборудование скомпоновано из:

• электромотора;
• подошвы;
• штангового механизма;
• узла крепления оснащения.

Конструктивными особенностями станков стала компактность, замещение рабочих агрегатов, откачивание стружки, выполнение точной работы. Рабочее место сохраняется в чистоте, легко заменить узлы, детали. Установить станок можно на малой площадке. Функция поворота головки шпинделя разрешает увеличить охват площади, предназначенной для обработки. Блокирующие структуры, защитные экраны создают условия безопасной работы на станке.

Подошвы изготавливаются по вариантам:

• бюджетные модели изготавливаются из штампованных металлических листов;
• элитные образцы – из алюминиевого сырья.
• реально предпочтение отдается литым подошвам с четкими геометрическими схемами и надежным прилеганием к поверхности обрабатываемого материала.

Конструкция ручного фрезерного станка

Стоимость ручного фрезерного станка не представляет серьезных затрат. Минимальная цена объясняется тем, что его составляющие – это простые детали, предназначенные для упрощенных производственных моделей.

Внешне устройство напоминает дрель большого размера, которая снабжена специальными насадками и имеет стабилизирующую планку. Двигатель станка надежно защищен от внешнего воздействия. Защита достигается путем металлического (или пластикового) корпуса.

Если есть возможность выбирать, то предпочтение большинства покупателей отдается пластику. Дело в том, что металл имеет высокую стоимость. Полимерный материал же стоит дешевле. Следовательно, модель, имеющая пластиковый корпус, представляет меньшие затраты.

Фреза насаживается на патрон (имеет и другое название – шпиндель), который отходит от двигателя. Такая конструкция еще раз подчеркивает простоту конструкции. Фрезы представлены в большом ассортименте. Каждый тип насадки предназначен для определенного типа работы. Большой выбор представляет только трудности для начинающего мастера – становится сложно выбрать подходящую фрезу.

Схема фрезера по дереву своими руками

Вращение двигателя запускает в действие насаженную фрезу. Сам же движок начинает работу при помощи поступающего в него электричества. Удобство эксплуатации достигается при помощи специальных ручек, вмонтированных в соответствующие части конструкции.

Основной упор при работе осуществляется на пластину, находящуюся в нижней части станка. Благодаря этому элементу исключается попадание стружки в механизм устройства и в человека. Пластина позволяет стабилизировать работу станка, а также осуществлять регулировку при его погружении.

Агрегат является простейшим инструментом как для мастерской, так и для дома:

• станок состоит из простейших деталей;
• прост в эксплуатации;
• позволяет выполнять ответственные операции просто и быстро.

Станок вертикально-фрезерный, самодельный

Технические характеристики фрезеров по дереву

Определившись с типом станка, присмотритесь внимательнее к его характеристикам.

Мощность — минимальная мощность составляет 400 Вт, ее достаточно для выполнения мелких работ и сверления древесины любых пород. При профессиональном использовании рекомендуется выбирать станок с мощностью не менее 1,5 кВт. На таком аппарате получится обрабатывать большие объемы дерева, а также пластмассы, мягкие сплавы. От мощности зависит и время выполнения задачи.

Скорость движения — обработка сухой или влажной древесины различной плотности наиболее эффективна при определенных скоростях. Если планируется работа с большими объемами однотипного материала, нет смысла приобретать многоскоростной агрегат. Для переключения и плавного пуска механизм оснащается редуктором.

Размеры рабочей площадки и расстояние от оси шпинделя до рабочей столешницы — они определяют габариты обрабатываемых заготовок.

Отсос пыли — при обработке дерева выделяется много пыли, поэтому большинство станков позволяют подключить пылесос или имеют встроенный механизм сбора пыли. Второй вариант удобнее и эффективнее.

Размеры и вес станка — любителю подойдет настольная компактная модель, которая устанавливается на верстак, а после использования убирается в кладовую. При наличии мастерской целесообразнее приобрести полноценный фрезерный станок на собственной станине. Если же планируются работы на строительной площадке — выбирайте ручной фрезер.

В первом видеоролике обзор профессионального станка по дереву JET JWS-2900, во втором советы по выбору ручного инструмента:
