Как подключить выключатель: используем схемы

Подключение выключателей без штробления стен

Когда ремонт закончен, но возникает необходимость изменения схемы электропроводки в системе освещения нерационально портить интерьер штроблением стен. Есть несколько вариантов решить эту проблему:

  • Проложить от коробки до нового выключателя внешнюю проводку в кабельканале;
  • В полых стенах можно просверлить отверстия и по вертикали сверху от коробки вниз до выключателя опустить веревку с грузиком. Потом веревкой протянуть провод.
  • Самый простой, но недешевый способ, поставить дистанционный радиовыключатель. Он не привязан к проводке и устанавливается в любой точке на расстоянии примерно 10 м от прибора освещения, это зависит от модели прибора.

Схема подключения

Далее подключается сам выключатель. Для этого его нужно
аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу.
Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что
вам необходимо в разрыв фазного проводника установить этот самый одноклавишник,
который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет
цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и
вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что
распаечная коробка как промежуточное звено, для многих здесь вносит некоторую
путаницу.

Жилу L подключаете на
верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и
снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в
любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”,
то “L” – это приходящая фаза, а “1” –
уходящий провод на лампочку.

Простейший вариант – схема подключения одноклавишного выключателя к лампочке

Основное, что следует понять перед началом производства электромонтажных работ – это способы питания потребителей. Электрическое напряжение должно подаваться на осветительный прибор следующим образом: нулевой провод из распределительной коробки идет напрямую на лампочку, а вот фазный проходит через выключатель.

Как подключить выключатель: используем схемы

Двойной выключатель – вид сзади. Все клеммы отмечены

В схеме подключения выключателей света с одной клавишей сложностей никаких нет. От распределительной коробки, находящейся над ним, нулевой провод уходит непосредственно на осветительный прибор, а фазный опускается к прерывателю, и уже выйдя из него, идет к лампочке. Таким образом, при нажатии на клавишу цепь разрывается, и питание на лампу подаваться перестает. И все же, даже если домашний мастер уверен в том, что выключатель установлен правильно, при производстве ремонтных работ необходимо полностью обесточить линию с вводного электрощита.

А сейчас мы предоставим уважаемому читателю пошаговую инструкцию, как подключить одноклавишный выключатель света. И для более полного понимания она будет подкреплена фотопримерами выполняемых действий.

Инструкция по подключению выключателей света с одной клавишей с иллюстрациями

Для начала уточним, что при подобной работе следует обратить внимание на некоторые вещи:

  • Инструмент должен иметь диэлектрическое покрытие;
  • Изоляция инструмента не должна быть повреждена (трещины, сколы);
  • При отключении напряжения с вводного щита следует повесить на него табличку «Не включать! Работают люди!»;
  • Лучшим вариантом будет попросить кого-то, чтобы он находился возле щита во время монтажа.

Таблица 1. Инструкция по подключению выключателя

Фото Выполняемые действия
Как подключить выключатель: используем схемы Как видно на фото, питающий провод заводится справа (он отмечен маркером). Наша задача на первом этапе не сделать провода в распределительной коробке слишком короткими для удобства их соединения. Монтаж в примере будем выполнять скруткой, но все же более приемлемым считается применение клеммников типа «Wago»
Как подключить выключатель: используем схемы Зачищаем провода с запасом – это позволит сделать более плотную скрутку, что гарантирует отсутствие нагрева в процессе эксплуатации
Как подключить выключатель: используем схемы Согласно общепринятой цветовой маркировке кабелей, по коричневому проводу будет идти фаза, а значит, именно его мы коммутируем с выключателем
Как подключить выключатель: используем схемы Нулевой провод идет непосредственно на лампочку
Как подключить выключатель: используем схемы Остается соединить провод, выходящий от выключателя и фазный провод на светильник, после чего плотно протянуть скрутки
Как подключить выключатель: используем схемы В результате должно получиться так
Как подключить выключатель: используем схемы Подав питание можно убедиться, что фазный провод, как и положено при монтаже одноклавишного выключателя, прерывается, а значит все выполнено правильно. Снова отключаем питание с вводного щита, изолируем соединения и аккуратно закрываем распределительную коробку

Но довольно часто встает вопрос, как подключить одноклавишный выключатель света совместно с розеткой. Сейчас все станет понятно.

Таблица 2. Подключение одноклавишного выключателя совместно с розеткой

Фото Выполняемые действия
Как подключить выключатель: используем схемы На иллюстрации указан питающий провод, который идет от вводного автомата
Как подключить выключатель: используем схемы Так же не зачищенным оставили кабель от розетки – сделано это для наглядности
Как подключить выключатель: используем схемы Для начала собираем ту же схему, как и в предыдущем случае, для выключателя и лампочки
Как подключить выключатель: используем схемы А после остается подключить провода розетки непосредственно к приходящему питанию, согласно цветовой маркировке
Как подключить выключатель: используем схемы При помощи индикатора проверяем правильность подключения, снова снимаем напряжение, изолируем провода и закрываем распределительную коробку

Как можно увидеть, никаких сложностей в этой работе нет, однако аккуратность и внимательность здесь необходима.

Если полностью разобраться с этой схемой, то и более сложные выключатели (имеющие 2 клавиши) подключить никакого труда не составит.

Статья по теме:

Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа

С того давнего практического занятия мне запомнились два главных наставления своего учителя:

  1. Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
  2. Безопасность электрической схемы обеспечивается надежным монтажом.

На эти два вопроса я и буду обращать ваше внимание дальше. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников

Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.

Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.

Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.

Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.

Популярные статьи  Сдвижные межкомнатные двери

Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.

Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.

Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.

Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:

  1. монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
  2. перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
  3. у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.

2 способа крепления корпуса для закрытой и открытой проводки

Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.

Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.

Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.

Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.

Крепление советских выключателей для открытой проводки

Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.

Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.

Современные способы крепления

Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:

  1. саморезами через проушины;
  2. распорными лапками.

Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.

Как правильно подключить провода

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

2 – с выключателя

Как подключить выключатель: используем схемы

2 – выходят из самого бра

Как подключить выключатель: используем схемы

2 – торчат из стены

Как подключить выключатель: используем схемы

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

Как подключить выключатель: используем схемы

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

Как подключить выключатель: используем схемы

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Как подключить выключатель: используем схемы

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Как подключить выключатель: используем схемы

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Как подключить выключатель: используем схемы

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

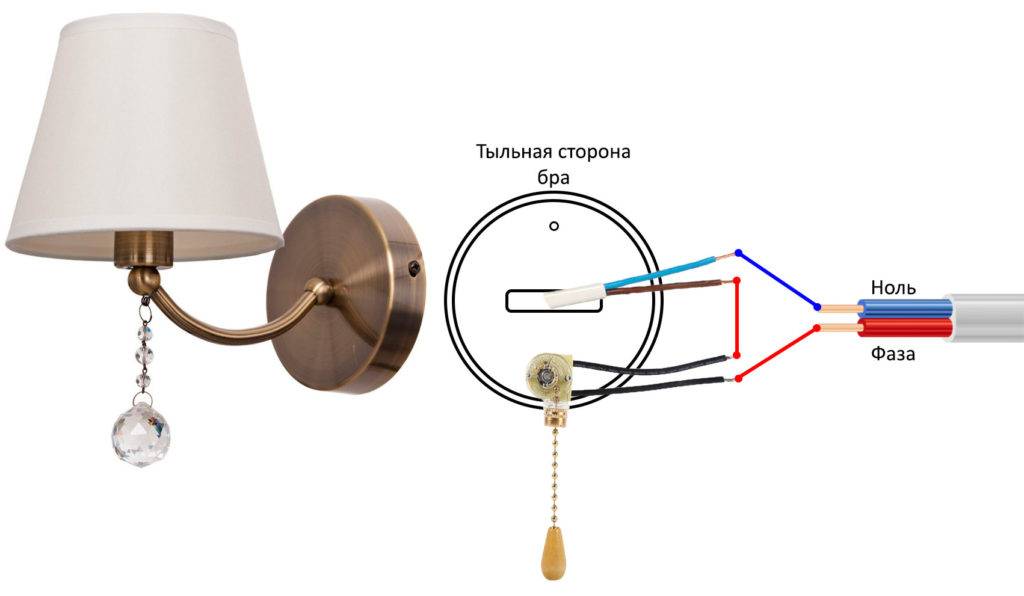

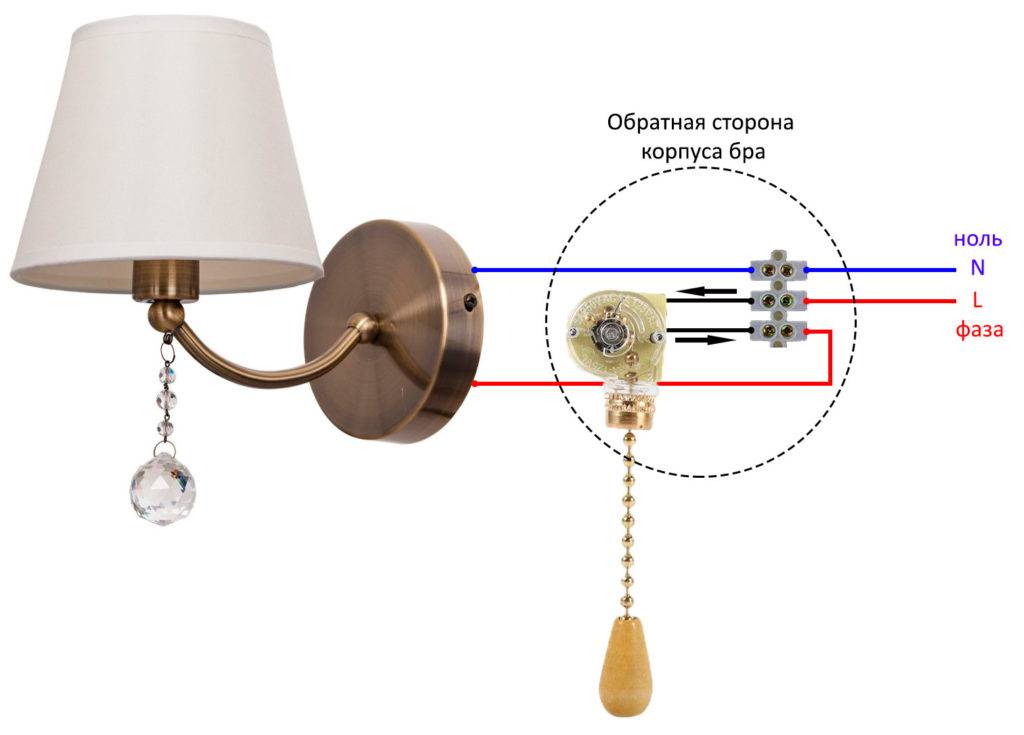

Переходим к сборке схемы. Схема подключения здесь следующая:

Как подключить выключатель: используем схемыКак подключить выключатель: используем схемы

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в принципе и все. Как видите, ничего сложного.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Популярные статьи  ТОП-12 каталитических газовых обогревателей для палатки: обзор лучших моделей и советы покупателям

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:

  1. Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
  2. Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
  3. Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
  4. Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
  5. Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя

Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Выключатель должен разрывать фазу!

На схемах видно, что в обоих случаях на выключателе разрывается фаза, а ноль идёт на лампочку или светильник напрямую. И это правильно! Ибо, как говорил Остап Бендер, ибо…..

А что произойдёт, если сделать наоборот?

В принципе, ничего особенного, всё будет работать. Но. Самый большой минус такого подключения это безопасность. Так как безопасность эксплуатации электроустановок имеет большое значение, то подключение выключателя оговорено в ПУЭ (Правила устройства электроустановок).

«В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного». (7 издание ПУЭ, 6.6.28)

Это правило для подключения автоматического выключателя. И говорит оно о том, что нельзя разрывать нулевой провод не разрывая и фазный.

Так что произойдёт если выключатель будет стоять в нулевом проводнике?

При включённом выключателе всё будет работать так как к лапочке будет приходить и ноль (через выключатель) и фаза (напрямую).

А вот при выключенном выключателе на лампочке ноль исчезнет, а фаза останется. Причем на обоих проводах, если это лампа накаливания.

Чем это чревато?

Если светильник исправен и работает, то ничем не чревато. А вот если вы захотите поменять перегоревшую лампу в люстре или светильнике подключённом неправильно, то при случайном прикосновении к контактам в цоколе вас может ударить током. А может и не ударить. Всё зависит от того как хорошо заземлены ваши ноги. Но лучше не экспериментировать!

Что ещё может произойти?

Если люстра или светильник не новые, может потрескаться изоляция проводов и (не дай Бог) они замкнут на корпус люстры или светильника. На металлическом корпусе люстры может оказаться фаза. Простое прикосновение к корпусу может быть чревато поражением электрическим током. Всё зависит от особенности организма и качества заземления ваших ног. Исход может быть непредсказуем.

Ну а почему не сработала защита?

Да потому, что ноля то на люстре у нас нет — выключатель выключен, ноль разорван и не подается на светильник. Если же выключатель включён и ноль подается на светильник, он может и не быть на корпусе люстры. На корпусе люстры может быть только фаза. Автомат же дифференциальной защиты в цепи освещения можно не ставить согласно ПУЭ.

Популярные статьи  Влажность воздуха в квартире: норма показателя для жилых помещений

Ещё одна неприятная проблема при неправильном подсоединении выключателя это мерцание светодиодных ламп и светильников при постоянной фазе на них. Не факт, что это будет происходить, но у светильников не очень высокого качества это может случиться.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов

При проведении коммутаций нужно учесть следующие моменты:

Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

  • Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
  • На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
  • К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

  1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
  2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
  3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
  4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
  5. Жилу от него нужно соединить с вводом светильника.
  6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
  7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
  8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

  • Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
  • На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
  • На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
  • Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
  • Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.
  • К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
  • На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
