Как подключить звонок в квартире или частном доме: используем схему

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Как подключить звонок в квартире или частном доме: используем схему

Само подключение электрозвонка несложное

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

Как подключить звонок в квартире или частном доме: используем схему

Схема подключения дверного электрозвонка

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Как подключить звонок в квартире или частном доме: используем схему

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — ВВГнг или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

Как подключить звонок в квартире или частном доме: используем схему

Если надо установить две кнопки, из подключают параллельно

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

В проводном исполнении можно поставить не только две кнопки, но и два звонка.  Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в квартире или частном доме: используем схему

Как подключить звонок с двумя внутренними блоками

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Как подключить звонок в квартире или частном доме: используем схему

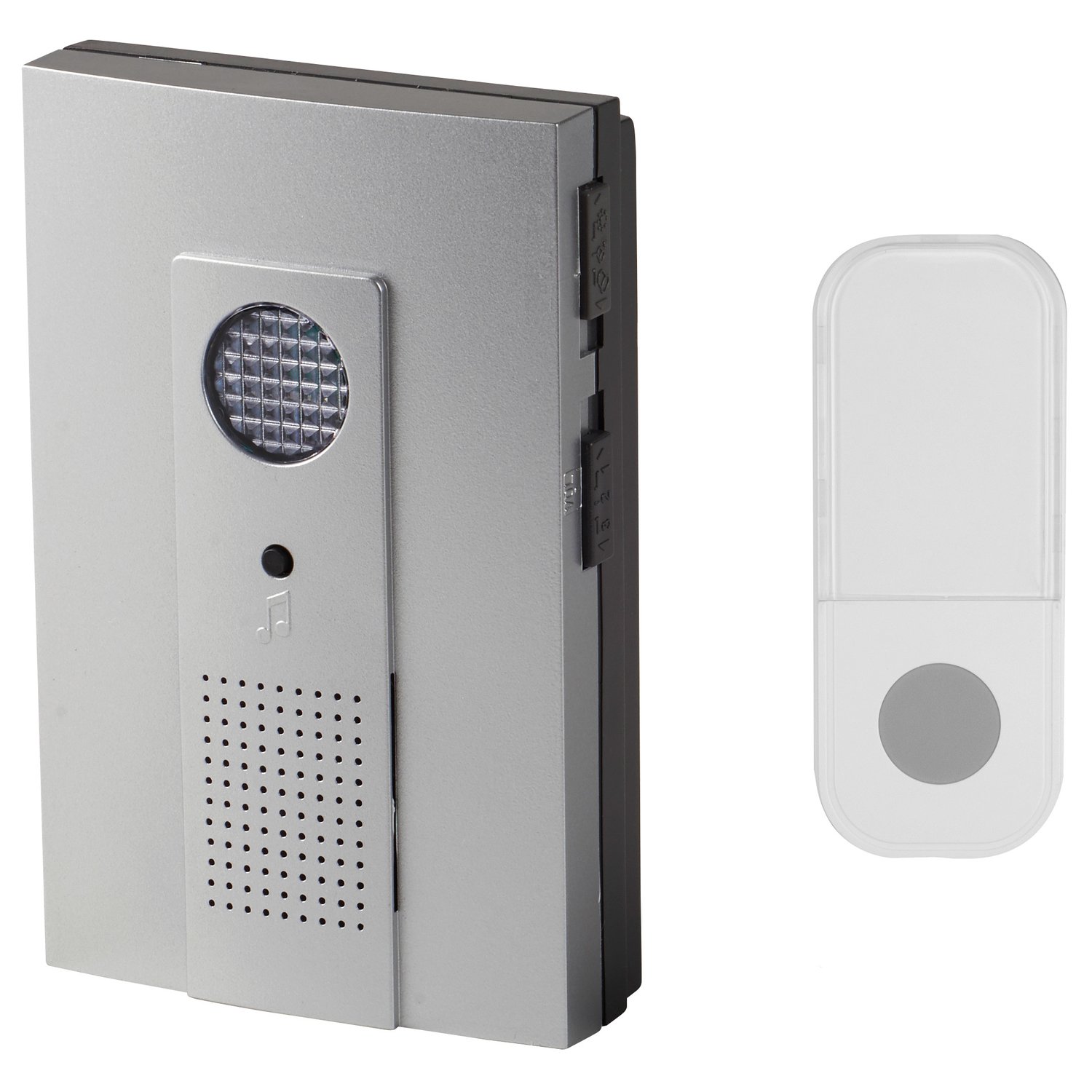

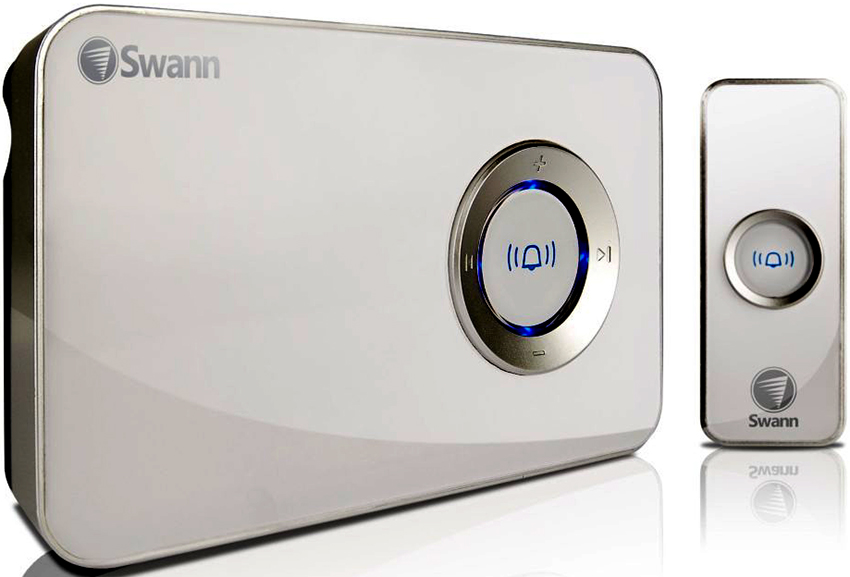

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Сделать утепленный блок для батареек. В нем можно, кстати, использовать не подходящие по размеру элементы. Главное чтобы они выдавали нужное напряжение.
Для питания использовать аккумуляторы, которые питают камеры наблюдения. Их можно найти в магазинах или на фирмах, торгующих охранным оборудованием.
Кнопку с батарейками опустить ниже глубины промерзания грунта, а на заборе закрепить еще одну, без питания. От нее нужны только контакты, которые будут замыкать цепь. Не очень очевидный способ, но рабочий. Самый простой способ добраться до глубины — использовать садовый бур и вкопать асбестовую трубу. К кнопке припаять провод, подключить ее к установленной на заборе, упаковать в полиэтилен и на проводах опустить вниз.

Внутренний блок может подключаться в розетку

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

  • непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
  • дюбеля и шурупы, что потребуются для закрепления прибора на стене;
  • кнопка;
  • трансформатор;
  • кабель – потребуется для подключений низковольтного типа;
  • дрель и шуруповерт;
  • стриппер для зачистки провода;
  • изолента, хомуты из пластика и рулетка;
  • отвертки;
  • плоскогубцы с длинным носом и обычные;
  • бокорезы;
  • сверла;
  • уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

Как подключить звонок в квартире или частном доме: используем схему

Принцип работы

Концепция работы данного устройства максимально простая.

Для того чтобы замкнуть питающую электроцепь, требуется надавить на кнопку. Чтобы претворить в жизнь подобную закономерность в работе, было использовано феноменальное и параллельно бесхитростное решение, схема подсоединения взята со схемы подключения обычного выключателя.

Немаловажно, что у этих устройств присутствует возможность разнесения составных частей в разные зоны. Кнопка звонка размещается снаружи, на входной двери, а само устройство пребывает в самой квартире

Смыкание и разъединение электроцепи совершается за счет наличия электромагнита

Вот так работает данная конструкция

Смыкание и разъединение электроцепи совершается за счет наличия электромагнита. Вот так работает данная конструкция.

Как видим, ключевые различия состоят в том, что вместо выключателя применяется кнопка, а место осветительного прибора занял электрозвонок. Никаких осложнений в процессе проведения проводки для дверного электрозвонка у вас появиться не должно.

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

  • выбор и подготовка мест для установки;
  • монтаж внешнего модуля;
  • монтаж внутренних модулей.
Популярные статьи  9 советов, как избавиться от моли в квартире

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.

Как подключить дверной звонок

12 декабря 2019

Дверные звонки сейчас имеются в каждом помещении. Существует множество моделей с различным уровнем сигнала, мощности и разными опциями. В этой статье говорится о том, как подключить звонок в квартире своими руками и что для этого нужно.

Основные типы дверных звонков

Входные звонки для дверей можно разделить на два типа: проводные и беспроводные. Также встречаются различные старые устройства: поворотные, дверной «молоток», колокол на шнурке. Эти виды уже не встретить в обычном магазине, из-за того, что они имеют слабые характеристики.

Как подключить звонок в квартире или частном доме: используем схему

Новые модели отличаются тем, что сигнальный элемент и выключатель располагаются не рядом друг с другом. Проще говоря, кнопка, вызывающая звук, находится за дверью, а динамик — внутри помещения. Именно это расположение в несколько раз повышает вероятность того, что звук будет слышен четко.

Проводные устройства устанавливаются с помощью специального провода, который подключается к электросети, а беспроводные функционируют на батарейках и потому их можно устанавливать самостоятельно.

Как подключить звонок в квартире или частном доме: используем схему

Проводные устройства работают от сети с напряжением 220 В, а корпус с кнопкой связаны благодаря двужильному изолированному кабелю. Эти устройства более практичны и надёжны, служат более 10 лет и устойчивы к различным температурным режимам.

Беспроводные устройства различаются тем, что не требуют для монтажа лишних проводов и кабелей, поэтому могут работать даже при отключенном электричестве. Недостатком этой модели будет низкая дальность передачи звука и отсутствие звука при плохой погоде. Принцип действия беспроводного устройства заключается в активизации радиосигнала через пульт управления.

Внимание! В последние годы начали выпускать новые виды звонков. В магазинах можно увидеть «умные» модели, которые обладают опцией записи любой музыки, камерой, календарем и прочими мелочами

Как устроен дверной звонок

Основные детали, из которых состоит проводной дверной замок:

  • электрический магнит;
  • молоток;
  • якорь;
  • сигнальный динамик;
  • контакты;
  • пружины;
  • кнопка.

Основной деталью, которая входит в конструкцию проводного звонка и выполняется его функционирование, является электрический магнит. С его помощью выполняется подача сигнала.

Установка звонка с проводом

Установить дверной электрозвонок своими руками можно без особых усилий, но если нет в этом опыта, то нужно хотя бы прочесть несколько статей о правильном монтаже. Ниже описана подробная инструкция по установке.

Инструменты для работы

Основные инструменты, которые могут понадобиться:

Все инструменты собраны, провода подготовлены к работе и можно начинать установку.

Прикрепление динамика и кнопки

Установка динамика — это первый этап подключения устройства. В основном он имеет готовые отверстия для фиксирования и для входа провода. Для начала необходимо расположить динамик на стене и сделать отверстие для кабеля. Если глазомер плохо развит, то можно воспользоваться уровнем. Когда отверстие будет сделано, необходимо вставить в него кабель и вытянуть к точке, где будет расположена кнопка.

Популярные статьи  Как самостоятельно сделать вазон из бетона?

Как подключить звонок в квартире или частном доме: используем схему

После этого необходимо вставить кабель в отверстие так, чтобы был запас в 17 см. Сделать изоляцию не больше 3 см с помощью ножа.

Внимание! Желательно устанавливать звонок на высоте 1,5 метров

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

  • http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
  • http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
  • http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
  • http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Проверка работоспособности звонка и причины неисправностей

Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:

  1. Заряд батареек. Для проверки замените их новыми, купленными в магазине.
  2. Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
  3. Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
  4. Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
  5. Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.

Виды звонков

Для начала нужно выбрать необходимый тип дверного звонка, который может быть механическим, электромеханическим или электронным. Механические устройства уже давно устарели и могут применяться в декоративных целях: в виде колокольчика, установленного на двери и приводимого в движение при ее открывании.

Электромеханический

Этот тип звонка стал усовершенствованным устройством механического. Он очень просто устроен и представляет собой вынесенную наружу кнопку, расположенный в квартире резонатор и связывающий их электрический провод.

Как подключить звонок в квартире или частном доме: используем схему

Электрическая схема устройства дверного звонка

На схеме выше изображен принцип действия электромеханического звонка: контактами двух кнопок замыкается электрическая цепь, и подается звуковой сигнал. Кнопка может быть одна. Вторая – обычно нужна, когда электрический сигнал требуется подать с двух разных мест, например, от калитки и входной двери частного дома. Резонатор представляет собой катушку, которая при подаче на ее обмотку напряжения создает вибрацию устройства воспроизведения звука.

Электромеханический звонок применяется преимущественно из-за небольшой цены и простоты конструкции. У него низкая надежность механических частей и однообразная звуковая тональность. Если кнопка замыкает цепь на 220 В, контакты быстро окисляются. Тех, у кого нет особых требований к качеству, электромеханический квартирный звонок вполне устраивает.

Электронный

Этот тип является более совершенным, а конструкция также может быть проводной или беспроводной. Электронные звонки на микросхемах более компактные и имеют больше функций, количество которых со временем растет. Беспроводные модели значительно удобнее, но у них кнопка-передатчик обычно имеет автономное питание и должна располагаться в зоне надежной передачи сигнала. Существуют модели, которые даже не надо подключать к сети. Главный блок просто включается в розетку 220 В, а кнопка имеет питание от батареек

Здесь важно подобрать место их взаимного расположения, чтобы сигнал от передатчика надежно доходил до приемника

Как подключить звонок в квартире или частном доме: используем схему

Беспроводной звонок с подключением основного блока в розетку 220 В

Современные звонки имеют десятки мелодий, с возможностью выбора и программирования. Это влияет на увеличение стоимости. Также важен дизайн: форма, материалы, цвет, фактура, долговечность. Обычный домашний электрический звонок с круглой кнопкой превратился в сложную модель с системой безопасности и особыми функциями. В него встраиваются камеры видеонаблюдения, а также диктофоны с записью. При необходимости или по желанию владельца видеозвонок можно совместить с устройствами дистанционного управления дверьми и воротами, что требуется для частных домов.

Популярные статьи  Особенности прозрачного лака для металла

Как подключить звонок в квартире или частном доме: используем схему

Современный видеозвонок в прихожей квартиры

Главные преимущества беспроводных моделей звонков

Беспроводной звонок обладает характерными преимуществами перед проводной моделью. Для его установки не требуется выполнять электромонтажные работы, которые представляют опасность для жизни, требуют повышенного внимания и определенных навыков. При сбоях в работе устройства не нужно искать обрыв цепи. Любое нарушение изоляции может вызвать серьезные последствия. Звонок беспроводного типа является более безопасным устройством.

Как подключить звонок в квартире или частном доме: используем схему

Беспроводной звонок имеет не только преимущества, но также и недостатки

Беспроводные модели характеризуются простой схемой подключения дверного звонка, что объясняется отсутствием проводов. Это способствует легкой и простой установке, которая осуществляется в считаные минуты, без использования дополнительных приспособлений и инструментов. Это также упрощает процесс демонтажа устройства в случае изменения места установки.

Беспроводные устройства имеют более привлекательный дизайн. Они выпускаются в широкой гамме цветов и могут быть изготовлены из разных материалов. Как доказывают многочисленные отзывы, беспроводные звонки на дверь в квартиру или дом обладают более расширенным функционалом в сравнении с проводными вариантами. Самые популярные модели оснащены функциями, позволяющими закачивать всевозможные мелодии с флеш-карты или передавать рингтоны с мобильного телефона.

Кроме того, существует возможность установки сложной системы. Для этого необходимо приобрести дополнительные комплектующие и динамики, которые настроены на одну частоту принятия и воспроизведения сигнала.

Слабые стороны дверных беспроводных звонков

Несмотря на неоспоримые достоинства, беспроводные модели дверных звонков не лишены недостатков. Кнопка дверного звонка крепится преимущественно при помощи липучки, находящейся на ее обратной стороне. Такой вариант является недолговечным. Недоброжелатель с легкостью повредит или оторвет устройство. В случае долгой эксплуатации звонок может отпасть самостоятельно, что будет сопровождаться повреждением корпуса и электронной начинки.

Как подключить звонок в квартире или частном доме: используем схему

Как правило, у беспроводных звонков не надежные крепления

Если кнопка отдалена от главного блока на большое расстояние или в зоне действия сигнала присутствуют бетонные или металлические преграды, устройство будет работать со сбоями или вовсе перестанет функционировать.

Беспроводные звонки на батарейках потребляют довольно много мощности. Для нормальной работы устройства потребуется частая замена батареек. В беспроводных дверных звонках быстрее выходят из строя электронные элементы. В результате исчезнет сигнал, прекратится или будет искажено воспроизведение звука.

Полезный совет! Для снижения негативных последствий необходимо приобретать беспроводной звонок проверенных производителей, которые предоставляют длительную гарантию на эксплуатацию устройства.

Подключение

Проводной электрический звонок требует прокладки скрытого кабеля, после чего необходимо восстановить отделку стен. В частном доме эта задача усложняется, так как электрический кабель прокладывается на открытом воздухе или под землей. Зато система оповещения на долгие годы будет надежной. Ее можно сделать с питанием от сети, а также в аварийном режиме – от батареек.

Установка дверного звонка с беспроводной связью для частного дома предпочтительнее, но здесь существуют ограничения:

Элементы питания кнопки передатчика могут выйти из строя от действия высокой или низкой температуры окружающей среды

Важно правильно подобрать подходящее устройство, чтобы свести это негативное действие к минимуму. Количество преград из железобетона и металла должно быть минимальным, чтобы радиосигнал лучше проходил

Уверенная зона передачи сигнала от передатчика до приемника обычно составляет около 100 м, что вполне достаточно. Желательно оставлять при этом запас не менее 20 %, чтобы исключить действие других факторов.

Популярными становятся звонки с видеокамерой и электромеханическим замком, который удобно открывать дистанционно. Подобные домофонные системы устанавливаются в частных домах и многоэтажках.

Как подключить звонок в квартире или частном доме: используем схему

Элементы домофонной системы

Перед тем, как прокладывать электропроводку, следует определить местоположение ближайшей распределительной коробки, поскольку разводка делается через нее. Снаружи квартиры электрический провод делается скрытым, а внутри – на усмотрение хозяина.

Перед тем как установить квартирный звонок, нужно сделать эскиз. В нем учитываются все особенности помещения. Под проводной звонок нужно штробить канавку в 3 раза шире диаметра кабеля. Его крепят с помощью пластиковых скоб и саморезов. Внешняя проводка укладывается в короб, закрепленный на стене саморезами. Запас кабеля в местах подключения оставляют на 10-15 см. Типовая схема приведена на рисунке ниже.

Монтаж основного блока

Как подключить звонок в квартире или частном доме: используем схему

Проводная схема подключения дверного звонка

На схеме выше красный фазный провод со счетчика подключается к автомату, а после него проходит в распределительную коробку (слева направо). Нулевой провод (синий) проложен сразу в распределительную коробку. Эта схема существует до установки звонка. На блок звонка надо только вывести ноль и фазу, в разрыв которой подключается кнопка. Если блок содержит металлические части, к нему прокладывается заземление (зеленый провод). Фаза определяется с помощью индикатора напряжения.

Блок звонка следует подключить в разрыв нулевого провода. Если подключить в фазный провод, может выйти из строя электронная схема при нажатии на кнопку звонка.

Соединения выполняются через клеммники, которые обычно входят в комплект звонка. В инструкции должна быть схема подключений. Подача питания производится в последнюю очередь.

Установка кнопки

Кнопку рекомендуется размещать на высоте 1,5 м от пола и выше. Она разбирается и крепится основанием к дверной коробке или стене. После подключают провода и кнопку снова собирают. Если она беспроводная, ее монтируют без подключения, установив внутри элемент питания.

После монтажа кнопки, кабеля и блока следует подключиться к сети. На вводном щите надо отключить электроснабжение квартиры. Фаза и нулевой провод берутся из распределительной коробки. Если схема собрана без ошибок, то звонок сразу работает. Если он не действует, производится прозвонка тестером всей схемы, и неисправность устраняется.

На скорую руку можно сделать звонок из подручных средств. Для этого используют старые звуковые игрушки, музыкальные открытки, старый мобильный телефон и т. п

Важно, чтобы его можно было услышать. Эксклюзивное устройство может оказаться еще эффективнее вышедшего из строя дорогостоящего звонка

Как подключить звонок в квартире или частном доме: используем схему

Дверной звонок из старого мобильного телефона
