Установка экрана под ванну
Первым делом на стене рядом с ванной делают ориентировочную отметку, отступив от самой крайней внешней точки бортика на 1 см. Именно через эту точку будет проходить внешняя плоскость облицовки экрана. Чтобы поставить отметку используйте строительный угольник.
Затем рассчитайте толщину экрана, исходя из толщины слоев конструкции: плитка + плиточный клей + гипсокартон + направляющий профиль. В сумме получается 5 см. Именно на таком расстоянии от первой отметки следует сделать вторую (в сторону ванны). Через вторую отметку, используя уровень, проведите вертикальную черту на стене.
Монтаж экрана под ванну из гипсокартона начинается с крепления каркаса. Ножницами по металлу отрежьте кусок направляющего профиля, его длина должна соответствовать расстоянию от пола до бортика ванны.
Профиль крепится дюбель-гвоздями, при этом по вертикальной отметке на стене выставляется задняя стенка профиля. Для установки дюбелей сначала просверлите профиль, сделайте соответствующие отверстиям отметки на стене и затем просверлите в ней отверстия под крепеж. Закрепите вертикальную часть каркаса.
Перпендикулярно установленной стойке уложите на пол отрезок профиля вдоль ванны и прикрепите его к полу дюбель-гвоздями.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
Чтобы сделать верхнюю горизонталь, потребуется два отрезка профиля 60х27 мм, из которых надо собрать прямоугольный короб, скрепив детали между собой по бокам саморезами. Такая конструкция повысит жесткость каркаса.
Полученную горизонталь требуется прикрепить саморезами к вертикальной стойке, отступив от верха 2 — 3 сантиметра.
Следующий этап – монтаж всех вертикальных стоек из несущего профиля. Соблюдайте шаг установки согласно подготовленному чертежу, в первую очередь это касается стоек, на которые крепится ревизионный люк. Нижняя часть стойки вставляется в профиль, закрепленный на полу. С верхней части стойки срезаются ребра, а оставшаяся плоская часть крепится к верхней горизонтали саморезом с пресс-шайбой.
Подготовьте элементы обшивки из гипсокартона. Чтобы нарезать лист в размер, воспользуйтесь монтажным ножом: сначала по начерченной линии прорезается слой картона, затем выполняются насечки в гипсовом заполнении, следом лист переламывается и разрезается по получившейся линии сгиба. Для крепления гипсокартона к каркасу используются саморезы по металлу. Шляпки следует слегка утапливать в поверхность.
Обратите внимание – в центральной части верхняя часть экрана, находящаяся на весу, немного «гуляет», и ее желательно плотно зафиксировать. Это можно сделать при помощи монтажной пены
Просверлите в двух-трех местах отверстия (они должны располагаться немного ниже горизонтального профиля) и задуйте туда пену. Она расширится и прикрепит профиль к корпусу ванны.
После установки ревизионного люка экран под ванну готов к облицовке. Перед тем как клеить плитку поверхность гипсокартона следует прогрунтовать, используя грунтовку глубокого проникновения, которая улучшит сцепление плиточного клея с поверхностью и не даст влаге впитаться в пористый материал. Грунтовка наносится широкой мягкой кистью в два слоя с промежуточной сушкой.

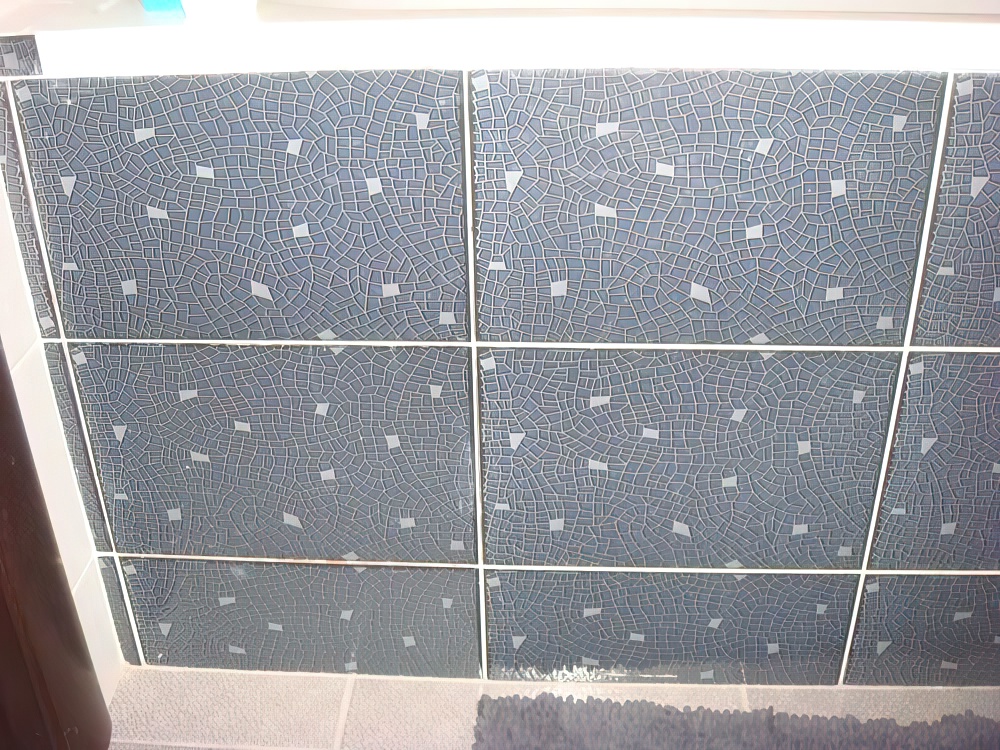

На заключительном этапе выполняется облицовка экрана плиткой, как это сделать правильно читайте здесь.

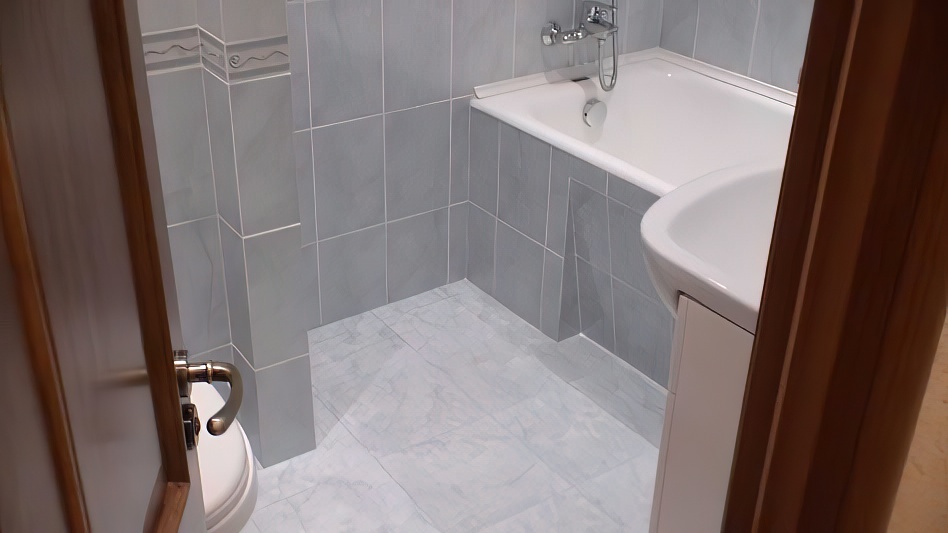

Все готово наслаждаемся результатом!
Видео по теме «экран под ванну из гипсокартона своими руками»:
Видео-руководство по установке экрана
Делаем экран под ванну с нишей для ног:
Как собрать выдвижной ящик:
Экран под ванну с полками – практичное решение. По вместительности он ничуть не уступает встраиваемым шкафчикам, но при этом совершенно не занимает пространство в ванной комнате.
С дверцами ― это последний штрих в интерьере санузла. Многообразие цветов и рисунков на фасадах изделий позволяют сделать яркий акцент, который дополнит дизайн помещения и позволит создать нужную атмосферу
Но здесь также важно, чтобы дверцы для ванной под плитку были удобными в эксплуатации, ведь многие люди за экранами хранят банные принадлежности и моющие средства
Варианты отделки кирпичной кладки экрана ванны
Установив капитальный экран под ванной, выбрать материал для его отделки несложно. Естественно, определяющим моментом является общее стилевое решение интерьера и, естественно, влагостойкость материала.
К облицовочным работам можно приступать после того, как кладка полностью высохнет, для ее декорирования можно использовать практически любой материал: керамическую плитку, декоративные панели пластик и другие. Но, безусловно, в ванной комнате самым популярным и практичным видом отделки является вариант облицовки из плитки, которая может повторять узор и цветовую гамму стен или контрастировать с ними или с покрытием пола. Также в качестве декоративной отделки для экранов может использоваться мозаика или даже зеркало.
Как правильно установить экран?
Когда вы сделали его сами или приобрели его в магазине, нужно правильно установить это приспособление. Для начала примерьте раму и выставьте необходимую высоту и положение ножек, если речь идет о готовой конструкции. Чтобы она не скользила, прикрепите к ножкам специальные уплотнительные насадки из силикона.
Далее экран выравнивается. Если трубы проходят по стене, то в панелях следует вырезать под них специальные отверстия.
Конструкция примеряется таким образом, чтобы ножки целиком совпадали с местом установки, потом его нужно наклонить и поставить верхнюю часть под бортик ванной. Затем слегка приподнимаем конструкцию и придвигаем ножки в правильное положение и опускаем раму. Регулируем высоту и проверяем работу дверцы.
При установке нужно принимать все необходимые меры, чтобы в нижнюю часть ванны не попадала вода. С этой целью швы под ванной нужно обработать сантехническим силиконом, который наносится на них с помощью специального пистолета.
Поскольку в ванной мы не только принимаем водные процедуры, но еще и стираем вещи и делаем уборку помещения, глухой экран не совсем подойдет. Лучше оставлять небольшую наклонную нишу внизу конструкции для ног. А чтобы была вентиляция, препятствующая появлению плесени и грибка, лучше оставлять внизу маленький проем.
Облицовка панелей экрана
Нарезку облицовочных пластиковых или МДФ панелей выполняют с помощью болгарки или строительного ножа. Заготовки нарезают в соответствии с высотой экрана. Пластиковые панели крепят к брускам каркаса на «жидкие гвозди».
Сложность может возникнуть при фиксации последней полосы, ведь при совмещении деталей необходимо обеспечить достаточную плотность прилегания
Приклеивая отрезки панелей к верхнему профилю, не забывают оставить достаточно места для последующего монтажа пластикового плинтуса. Его фиксируют на саморезы, предназначенные для работы с металлическими изделиями, либо же приклеивают «жидкими гвоздями». Клей наносят, слегка отодвинув стенку назад, после чего придвигая ее на место.
Чтобы облагородить места стыков, под примыкающие к стенам планки также подсовывают пластиковый плинтус.
Работая с гипсокартонными листами, заготовки по высоте делают на пару сантиметров короче. Их закрепляют, отступив от пола и верхнего края чаши по одному сантиметру.
Такое решение позволяет минимизировать контакт торцевых граней с водой, предупредив тем самым разбухание гипсовых полотен
Заготовки фиксируют к каркасу, «сажая» их на саморезы через каждые 15-20 см.
Из нарезанных заготовок панелей набирают поверхность экрана. В месте, где предусмотрено технологическое отверстие, прорезают отверстие.
Через открывающуюся или съемную часть вы получите доступ к коммуникациям для профилактического осмотра и выполнения ремонтных работ
Представленные в продаже сантехнические люки делают из влагостойкого гипсоволоконного листа или алюминия. Они в разы прочнее пластиковых аналогов, а потому способны прослужить в разы дольше.
Достойной альтернативой стационарным конструкциям являются съемные панели, которые удобно крепить к передней стене экрана с помощью магнитов.
Готовый сантехнический люк откидного или поворотного исполнения необходимого размера не составит труда купить в любом строительном магазине
В последствие его можно будет задекорировать решеткой, облицевать искусственным камнем или зеркалами. Благодаря этому люк будет гармонично сливаться со стеной, становясь невидимкой.
Из чего изготавливают?
Производство экрана достаточно незамысловатое дело, с которым можно справиться своими силами. Главное, обладать минимальными навыками, специальными инструментами, необходимый материал и представление о предстоящей работе.
Материалы для изготовления экрана под ванну:
- пластик;
- керамическая плитка;
- МДФ;
- гипсокартон;
- акрил;
- металл;
- другие материалы.
Некоторые материалы обладают привлекательными свойствами, а некоторые в дальнейшем придется обшить. Например, гипсокартон или МДФ нужно будет отделать так, чтобы он органично вписывался в дизайн ванной комнаты.
Для обшивки экрана используют такие материалы: прочное стекло, зеркала для ванн, плиточная мозаика, другие материалы. В целом использовать можно что угодно вплоть до влагостойких обоев и синтетической занавески.
Морской пейзаж в отделке
На сегодняшний день среди прочих материалов выделяется пластик. Он долговечен, прекрасно переносит постоянное воздействие влаги и представлен в огромном разнообразии. Выбрать подходящий дизайн достаточно легко.
Вторым материалом по популярности считается МДФ. Древесный материал – это отличный вариант для отделки экрана, который еще и довольно дешевый. Если МДФ не поливать водой и регулярно проветривать ванную комнату, панели прослужат вам достаточно долго.
МДФ может оригинально преобразить вашу ванну благодаря широкому выбору оттенков и текстур.
Конструкции
Речь пойдет о том, как можно сделать экран под ванну своими руками так, чтобы он был функциональным, красивым и удобным. У каждого свои представления об удобстве и красоте. Потому мы рассмотрим возможные варианты, а вы уж сами определитесь как вам лучше его сделать.
С широким бортиком или нет
Иногда вокруг ванной делают широкий бортик. Получается она как-бы вставлена в футляр. С одной стороны это удобно — можно поставить что-то на борта и с эстетической точки зрения ванна более гармонично вписывается в интерьер.
Но не все могут себе позволить выделить большое пространство. Ванные комнаты обычно не радуют своими размерами и лишние 10-15 см могут быть критичными. К тому же такой вид установки может быть неудобным для пожилых людей. Чтобы зайти в ванну, приходится делать большой шаг, что для них не всегда возможно.
Зато у такого варианта есть еще один положительный момент: под ванной можно сделать полочки большой ширины. Они могут быть открытыми или со сдвижными/распашными дверками.
Аналогичные полочки делают и без широкого бортика, но глубина их намного меньше. Хотя, может это и не минус, а плюс — меньше будет собираться разных вещей, проще что-то доставать и убирать.
Выемка для ног
Мыть ванну или стирать в ней белье удобнее, если в экране есть выемка для ног. Ее глубина может быть небольшой — 10-12 см достаточно, ширина — порядка 35-45 см. Такие размеры позволяют без напряжения доставать до стен и противоположного борта.
С габаритами определились, дело за малым — выбрать как она будет выглядеть. Самая простая в организации квадратная выемка. Ее можно сделать из кирпича, газобетона и профиля.
Интереснее выглядит нестандартная вариация — весь экран сделан из двух уровней, когда верхняя часть нависает над нижней (на фото ниже). В этом варианте можно смонтировать влагостойкую светодиодную ленту для подсветки. Должно получится интересно.
Следующий вариант — часть экрана сделать под наклоном. В случае с профилем это реализуется легко — с кирпичом — почти невозможно, с газобетоном — можно, но сложно.
Есть еще вариант — приподнять верхний край экрана над полом на несколько сантиметров. Получится он на ножках и никаких проблем с местом для ног. Но появляются проблемы с уборкой. Высоко облицовку не задерешь — некрасиво, а если оставить небольшую щель, то как убирать? Проблема.
В общем, из всех этих вариантов можно выбрать для себя что-то наиболее подходящее, хотя делают и глухой ровный экран в пол.
Люки для ревизии
Экран под ванну обязательно должен иметь съемную/открывающуюся часть, через которую можно получить доступ к коммуникациям. Есть несколько возможностей это сделать. Первый — установить пластиковый люк. Не всем он внешне нравится, но это — самый простой и дешевый вариант.
Следующая возможность — сделать съемную панель, которая к каркасу будет крепиться на магнитах. Не сказать, что этот вариант сложно реализуется, но требует большего опыта — надо рассчитать место установки люка так, чтобы на нем помещались целые плитки.
Один момент: если швы будете затирать светлой пастой, люк все равно будет выделяться. Затирки швов в этом месте нет, а есть небольшие щели, которые на светлом фоне очень даже заметны.

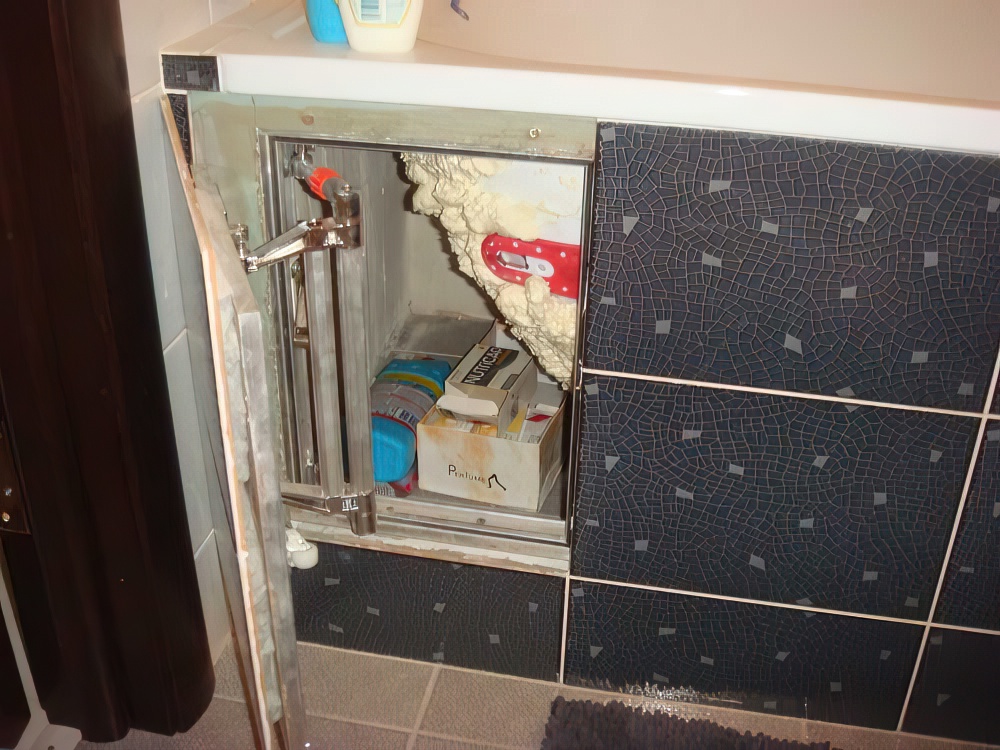

Самый технологичный, но и самый дорогой способ — поставить специальные люки для ревизии. Они есть двух видов — откидные на цепочках и поворотные.
Эти люки, в отличие от пластиковых, рассчитаны на укладку на них плитки. При хорошей установке и правильном расчете его увидеть непросто.
Конструкция
Конструкция у готовых раздвижных панелей также представлена двумя вариантами:
- Раздвижная. Удобный и вариант, который помогает сэкономить пространство. Дверцы движутся по направляющим панелям. Эти модели актуальны для небольших ванных комнат, где для открывающихся дверей просто нет места. Они быстрее изнашиваются, но при не частом пользовании такой вариант будет отличным выбором.
- Распашная. Хороший и более надежный вариант, чем раздвижные. Петли выдерживают больше нагрузки без деформаций и поломок. Но этот вариант требует больше места в ванной, чтобы дверцы можно было раскрыть полностью.
Конструкции во многом зависят от качества используемых материалов. Надежные комплектующие позволят продлить срок эксплуатации экрана.
Материал каркасов для раздвижных конструкций
От этих материалов напрямую зависит срок службы экрана под ванну. В магазине San09 представлены два типа каркасов:
- Пластиковые. Легкие и достаточно прочные, но и, как в случае с пластиком для панелей экрана, грубую физическую силу такие элементы могут не выдержать. Кроме того, постепенно пластик начнет истираться.
- Алюминий. Прочный материал с высокой устойчивостью к повреждениям, деформации, влаге. Этот каркас прослужит долгое время без изменения внешнего вида. Но алюминиевые варианты стоят чуть дороже, не всегда вписываются в дизайн санузла и могут требовать покраски.
Естественно, что предпочтение лучше отдавать алюминию, как более прочной основе, но и пластик способен прослужить при бережном отношении пару десятков лет.
Какую мебель выбрать для оформления ванной комнаты
Прежде чем приобрести мебельную атрибутику, необходимо учитывать площадь помещения. В стандартный набор входят:
- вместительный шкаф для хранения банных принадлежностей;
- подвесные полки из плотного пластика;
- тумба под умывальник;
- набор миниатюрных тумбочек.
Аксессуары для ванной имеют необычный дизайн в котором отсутствуют декоративные элементы. Это придает своеобразную изящность и задает стиль интерьерному пространству.
Для малогабаритных помещений предлагается широкий выбор узких пеналов. Они предназначаются для хранения полотенец и средств личной гигиены. Некоторые потребители, предпочитают располагать здесь бытовую химию. На поверхности двери имеется большое зеркальное полотно, которое помогает визуально увеличить пространство ванной комнаты.
Основные разновидности экранов для ванн
В зависимости от функциональной нагрузки, экраны для ванн могут быть:
- глухими;
- с полками: открытыми или закрытыми дверцами;
- съемными;
- распашными;
- раздвижными;
- с выдвигающимися секциями или ящиками.
Но, вне зависимости на каком варианте придется остановить свой выбор, следует учитывать три важных нюанса:
- экран должен обеспечивать свободный доступ к коммуникациям для их обслуживания и ремонта, в том числе и аварийного;
- не использовать кран в качестве несущей конструкции для самой ванны;
- выполнить надежный гидроизоляционный шов между полом и экраном, во избежание возможного попадания и затекания воды под ванну.
Установка экрана иногда позволяет несколько расширить функциональные возможности помещения. Но особенно этот факт актуален для небольших ванных комнат, так как позволяет организовать дополнительные возможности, например, для хранения бытовой химии. В этом отношении наибольшей функциональностью отличается раздвижной экран для ванны, так как не требует дополнительной площади для открывания дверец. С эстетической точки зрения, большие возможности предоставляют глухие экраны, для которых можно выполнить отделку из тех же материалов, что и всей ванной комнаты.
Изготовление каркаса экрана
Размер профиля определяется шириной используемого материала и толщиной декоративной отделки – для гипсокартона и OSB она является обязательной, а панели МДФ или пластик дополнительного декорирования не требуют. Если планируется устройство раздвижной системы, то следует приобрести и направляющие полозья, аналогичные с теми, которые используются в шкафах купе. Для формирования удобного подхода к ванне следует предусмотреть или специальный отступ в 5-10 см от края ванны вглубь или устанавливать наклонный вариант каркаса.
Доступ к коммуникациям может быть обеспечен двумя способами: сразу за открытыми дверцами или за дополнительной внутренней панелью, например, из мдф – в этом случае внешнее пространство имеет более презентабельный вид. Но доступ к коммуникациям можно оформить и оригинально, например, в технологическое окно предусмотреть установку выдвижного ящика, который, при необходимости, легко полностью выдвигается.
На фото раздвижной экран для ванн
Металлическая конструкция
Подобные прочные каркасы монтируют чаще всего из профиля ПН 27 х 28. Данные изделия предназначены для установки гипсокартонных листов, пластиковых и МДФ панелей. Под керамическую облицовку лучше подойдет основание из металлических профильных труб, отличающихся высокими несущими характеристиками. Чтобы скреплять такие трубы между собой, приходится использовать сварочный аппарат. А это не всегда просто реализовать в условиях квартиры.
Для нанесения разметки подойдет вышеизложенный принцип, касающийся деревянной конструкции. Нижний элемент прикрепляют к основанию пола посредством дюбелей. Он выступает в роли подставки для боковых стоек, которые необходимо прикрепить дюбелями к стенам. Монтаж верхних горизонтальных перемычек осуществляется поверх боковых опор: они должны быть прочно скреплены друг с другом. Для увеличения надежности верхнего профиля, его делают двойным, складывая вместе сразу 2 элемента. Парную направляющую прихватывают к боковым стойкам посредством дюбелей. Установка дополнительных вертикальных перемычек осуществляется на расстоянии 35-40 см друг от друга. По завершению монтажных мероприятий, зазор между готовым каркасом и стенкой ванны заполняют монтажной пеной.
Выбор конструкции
При покупке экрана под ванну необходимо помнить о нескольких важных критериях:
- устойчивость к возгоранию;
- влагостойкость;
- долговечность и прочность;
- безопасность.
Сегодня в продаже представлен большой выбор экранов, которые отличаются своими размерами, оттенками, стилем и материалам. Наибольшей популярностью пользуются раздвижные модели, работающие по принципу гармошки. Их дверки выполнены из пластика, а каркас – из прочного металла. Конструкцию размещают в нише под ванной.
У некоторых моделей предусмотрены сдвижные дверки, которые перемещаются по рельсам. Подобные разновидности считаются самыми удобными.
При желании можно заказать экран необходимого размера, у которого часть панели остается неподвижной, а с другой стороны предусмотрены раздвижные дверки. Некоторые компании размещают внутри экрана несколько полочек, благодаря которым удается сэкономить пространство в ванной комнате и снять навесные шкафчики.
Что еще учесть при покупке изделия?
- В первую очередь необходимо уточнить размеры ванной комнаты и самой чаши.
- Чтобы определиться с конфигурацией конструкции, следует учесть ее технические особенности и собственные финансовые возможности.
- При желании можно взять модель с дверками, что поможет использовать пространство для хранения хозяйственных мелочей, либо выбрать обычную модель, чтобы сэкономить.
- Фурнитура – это очень важный момент. Так, ручки на дверцах откидной и других разновидностей должны создаваться из материала, который не боится коррозии. В противном случае эти детали со временем станут выглядеть неэстетично.
- Если вы хотите поставить экран с ножками, обязательно убедитесь в возможности регулирования высоты изделия, иначе монтаж вызовет сложности.
- При покупке модели с дверцами необходимо проверить фурнитуру. Она обязательно должна быть металлической, ведь пластмассовые крепежи недолговечны. Они быстро износятся и поломаются.
Как правильно изготовить каркас – советы специалистов
Первое, что вам нужно сделать – изготовить каркас для установки экрана. Его можно сделать из кирпича, металлических профилей, бруска дерева. Причем кирпичную кладку лучше делать для установки экрана из плитки, чтобы она выдержала вес материала, в случае работы с пластиковыми панелями или листами ГКЛ можно применять другие варианты. Но давайте обо всем более подробно.
Кирпичная кладка
Этот вариант по праву считается самым надежным. Такое основание выдержит любой материал. Возводить кирпичную стену нужно от одной к другой стене, выполняя кладку в полкирпича. При этом нужно делать новый ряд с небольшим смещением в сторону. Между верхним бортиком ванны и кладкой делаем зазор в 2-3 см, а после того как высохнет цементный раствор, заполняем просвет с помощью монтажной пены. Также при обустройстве кладки не забудьте сделать удобную выемку для ног.
Деревянная обрешетка
Такой каркас также будет довольно прочным, однако главный минус древесины в том, что она начинает гнить при длительном нахождении во влажных условиях. Потому лучше для создания каркаса применять кедр, ольху либо лиственницу. Для обустройства конструкции вам понадобятся брусья сечением 4*4 см
При проведении работ очень важно грамотно разметить места для установки конструкции, пропустив данный этап, вы добьетесь того, что каркас начнет уходить в сторону
Для получения ровной конструкции сделайте разметку:
- Прочертите вертикальные линии от углов ванны (которые примыкают к стенам) к основанию, используя отвес.
- Отступите 3 см и сделайте вторую вертикальную линии, полностью параллельную первой.
- От свободного угла ванной проведите вертикальную прямую и в точке соприкосновения линии с основанием нарисуйте квадрат со сторонами 3 см.
- От внутреннего угла квадрата проводим горизонтальные линии до стенок ванны.
Это и будет тот периметр, по которому мы будем устанавливать деревянные брусья. Их крепим к основанию с помощью саморезов, после чего монтируем вертикальные стойки и закрепляем саморезами к стенам. На них устанавливаем горизонтальный деревянный брус и скрепляем с помощью уголка. От угловых стоек на расстоянии около 0,5 м нужно установить промежуточные доски. Чтобы добиться максимальной прочности, все стыки промажьте жидкими гвоздями.
Металлический каркас
При изготовлении такого каркаса лучше пользоваться профилем ПН 27*28, который идеален для дальнейшей установки ГКЛ, панелей из пластика и МДФ. Если хотите сделать каркас, способный выдержать плитку, лучше воспользоваться металлическими профильными трубами, правда, в этом случае вы столкнетесь с необходимостью проведения сварочных работ. Разметку проводим аналогичным образом, как и для деревянной обрешетки. Нижнюю направляющую крепим к полу с помощью дюбелей, на них устанавливаем боковые стойки, закрепляя их к стенам.
Чтобы придать сооружению прочность, на середине высоты сделайте планку. Верхний профиль закрепляем на боковых опорах, а чтобы усилить верхнюю направляющую, сложите вместе два профиля и закрепите их вместе. Останется смонтировать вертикальные стойки на расстоянии в 30-40 см между собой. После установки каркаса свободное пространство между бортиком ванны и конструкцией промазываем монтажной пеной.
Ниша для ног
При монтаже экрана снижается комфортность использования ванны для стирки и обслуживания внутренней поверхности чаши. Другими словами, стопы упираются в стенку, не давая подойти вплотную, например, для очистки, стирки крупногабаритных вещей, не помещающихся в стиральную машинку.
Существует четыре варианта конструкций, облегчающих эту задачу:
- вырез высотой 5 – 10 см между экраном и полом;
- ниша на этом же уровне;
- скошенная книзу поверхность экрана;
- ниша со скошенной плоскостью в средней части экрана.
На видео приведена технология сборки каркаса с нишей для ног:
Основным минусом является накопление пыли/грязи в местах сопряжения ниши с вертикальными поверхностями и напольными покрытиями. Возможно смещение горизонтальных плиточных швов из-за увеличения длины наклонной поверхности. Также это считается плохим тоном в дизайне.
