Как самому сделать отопление по схеме «Ленинградка» в частном доме

Одна из популярных систем отопления – это «ленинградка». Считается, что название такое она получила, потому что была впервые применена при монтаже в домах Ленинграда.  Это однотрубная система. Иными словами все теплообменники или как их еще называют радиаторы отопления, батареи, располагаются по одной линии и на одной трубе.

Простую схему можно выразить так:

Т.е., теплоноситель, в данном случае вода, проходит через все радиаторы, постепенно теряя тепло. Лучше, оно сохраняется, если все радиаторы расположены на одном уровне. Поэтому подобная система выгоднее всего подходит для одноэтажных домов. Устанавливать можно с естественной циркуляцией воды и с принудительной, т.е. с применением насоса.

В предоставленном ниже видео, автор на примере схем рассказывает, как можно организовать у себя дома такую систему.

Теплый пол от радиатора отопления

Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.

?? Отопление в частном доме: схемы + пошаговая инструкция
Схема подключения готового комплекта к радиатору.

К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.

Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.

Еще раз самое главное:

  1. Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
  2. Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
  3. Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
  4. При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
  5. Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

  • индикатор фазы;
  • кусачки;
  • стриппер (приспособление для снятия оболочки с жил) или нож.

?? Отопление в частном доме: схемы + пошаговая инструкция
Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

  • медные провода с сечением, соответствующим потребляемому насосом току;
  • клеммы типа WAGO или самоизолирующие зажимы;
  • диэлектрическая клейкая лента;
  • короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

  1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
  2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
  3. Трехходовой вентиль с термоголовкой.
  4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

  1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
  2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
  3. Разгонного коллектора не делают.
  4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
  5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
  6. Помпу размещают между 3-ходовым вентилем и отопителем.

?? Отопление в частном доме: схемы + пошаговая инструкцияСхема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

  • ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
  • змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

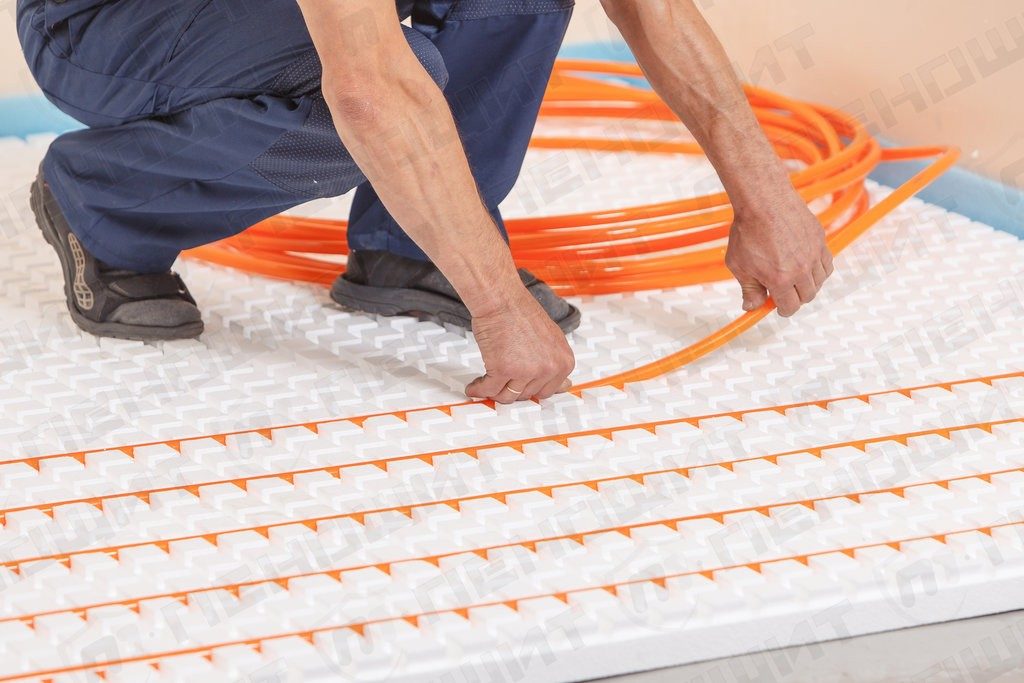

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Система напольного обогрева

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

  • Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
  • Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
  • Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
  • Расстояние между трубами должны быть одинаковыми.
  • Для подобной конструкции требуются циркуляционные насосы.
  • Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
  • Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
  • Высота конструкции учитывается при оформлении оконных и дверных проемов.

Устройство системы напольного обогрева

Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Популярные статьи  Рейсмусовые станки по дереву: цены и характеристики устройств

Основные варианты укладки контура

Обвязка газовых котлов

Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:

  • группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
  • расширительный бачок;
  • циркуляционный насос.

В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

Параметры всех этих устройств указаны в технических данных газовых котов

При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя

Схема обвязки настенного газового котла

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

Пример обвязки настенного газового котла (двухконтурного)

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков

Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

Схемы обвязки напольных газовых котлов

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

Схемы обвязки напольного газового котла

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:

  • с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
  • с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

  • Классические чугунные;
  • Стальные;
  • Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Популярные статьи  Теплая плитка для пола: плюсы и минусы

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Монтаж системы отопления своими руками

Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.

При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.

?? Отопление в частном доме: схемы + пошаговая инструкция

Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.

Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:

  • предохранительный клапан;
  • автоматический воздухоотводчик;
  • манометр.

Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.?? Отопление в частном доме: схемы + пошаговая инструкция

Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.

Монтаж труб отопления

Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:

  • сталь;
  • медь;
  • нержавеющая сталь;
  • полипропилен;
  • полиэтилен;
  • металлопластик.

Выбор и установка радиаторов

Это раньше доступны были традиционные, чугунные, не весьма эстетичные батареи, которые применялись в каждом частном доме или многоэтажках. Сегодня же в специализированных магазинах отопительной техники моделей радиаторов настолько много, все они отличаются друг от друга ценой, техническими характеристиками, внешним видом, что могут возникнуть затруднения с выбором. Как правило, классифицируют эти изделия в зависимости от материала, из которого они изготавливаются.

  • Алюминиевые батареи лёгкие, прочные, надёжные, имеют отменные показатели теплоотдачи. Изделия выполняются из цельного сплава, что обеспечивает их долговечность;
  • Биметаллические радиаторы применяются преимущественно в системах центрального отопления. Внутри они оснащены трубчатым каркасом из стали;
  • Стальные панельные батареи – лучший вариант, который специалисты рекомендуют для использования при обустройстве отопительной системы в частном доме. Для регуляции температуры воздуха в помещении можно установить термостатические вентили;
  • Чугунные радиаторы отопления сегодня представлены в широком ассортименте. Это не советские «гармошки», а долговечные, безопасные и надёжные изделия, которые характеризуются привлекательным дизайном.

Тип системы отопления и вид теплоносителя зависит от этажности и площади дома, доступности того или другого топлива. Обустроить отопительную систему в частном доме можно своими руками, если придерживаться рекомендаций по выбору и монтажу оборудования.

Батареи и трубы – медь, пропилен или металлопластик?

Чтобы провести систему отопления по дому нам понадобятся трубы и радиаторы. Последние можно выбирать, даже исходя из эстетических предпочтений. В частном доме нет большого напора в системе, следовательно, отсутствуют и ограничения по прочностным характеристикам радиаторов. Однако требования к теплогенерирующей способности батарей все равно остаются. Поэтому при подборе радиаторов будет правильно ориентироваться не только на внешний вид, но и на теплоотдачу. Ведь мощность нагревательного элемента должна соответствовать площади или объему комнаты. Например, в помещении на 15 квадратов должна стоять батарея (или несколько радиаторов) мощностью 1,5 кВт.

С трубами получается более сложная ситуация

Тут нужно брать во внимание не только эстетическую составляющую, но и возможность выполнить монтаж сети своими силами при минимальных знаниях и усилиях со стороны доморощенного слесаря. Поэтому в качестве кандидатов на роль идеальной арматуры для разводки мы можем рассматривать только три варианта:

  • Медные трубы – они используются при обустройстве и домашних, и промышленных систем отопления, но стоят очень дорого. Кроме того, такая арматура соединяется с помощью пайки, а эта операция знакома далеко не всем.
  • Полипропиленовые трубы – они стоят дешево, но для их монтажа нужен особый сварочный аппарат. Впрочем, такой аппарат может освоить даже ребенок.
  • Металлопластиковые трубы – такую систему можно собрать с помощью гаечного ключа. Кроме того, металлопластик обходится не дороже полипропиленовых труб и позволяет экономить на угловых фитингах.

Отопление частного дома полипропиленовыми трубами

В итоге самодельное отопление лучше собирать на базе металлопластиковой арматуры, поскольку она не требует от исполнителя умения обращаться со сварочным аппаратом или паяльником. В свою очередь, цанговые фитинги металлопластикового трубопровода можно монтировать даже руками, помогая себе гаечными ключам только на 3-4 последних оборотах. Относительно габаритов арматуры, а точнее проходного диаметра, у опытных специалистов по обустройству систем обогрева сложилось следующее мнение: для системы с насосом можно выбрать трубу ½ дюйма – такого пропускного диаметра хватит для домашней системы с избытком.

Популярные статьи  Живая изгородь на даче своими руками: какие растения лучше выбрать, пошаговый процесс монтажа

Ну а если напорное оборудование не будет использоваться (вода пойдет по трубам самотеком, побуждаемая гравитационной и тепловой конвекцией), то для такой системы будет достаточно трубы на 1¼  или 1½ дюйма. Покупать арматуру большего диаметра при таких обстоятельствах не нужно. А какую разводку выбрать – напорную или безнапорную, об этом мы поговорим ниже по тексту, заодно обсудив и оптимальные схемы подключения батарей к котлу.

Вид розлива

Естественная циркуляция воды в системе отопления зависит от принципа подачи теплоносителя от котла к отопительным приборам. Различаются контуры с нижним и верхним розливом.

Нижний розлив дает возможность обойтись без монтажа высоких вертикальных труб – коммуникации прокладывают на уровне пола. Такой вариант пригоден только для однотрубных контуров и относится к малоэффективным без установки циркуляционного насоса.

Верхний розлив – оптимальный вариант, поскольку распределительная труба двухтрубной системы располагается под потолком и обеспечивает активную подачу нагретого теплоносителя в каждый радиатор, из которого остывшая вода уходит в трубу обратки, размещенную вдоль пола. Для однотрубной системы розлив верхнего типа также предпочтительнее.

?? Отопление в частном доме: схемы + пошаговая инструкция

Двухтрубная система отопления с верхним розливом

Элементы отопительной конструкции

Чаще всего дома в частном секторе обогреваются с помощью водяного отопления. Выбор на этот вид отопления падает из-за универсальности. Теплоноситель поставляет тепло во все комнаты здания. А сам теплоноситель нагревается одним из возможных энергоносителей. Водяные котлы позволяют организовывать комбинированную подачу тепла с применением двух либо трёх разновидностей:

  • трубопроводной сети, которая включает арматурные изделия и приборы;
  • теплоносителя;
  • приборов отопления: контурные элементы «тёплого пола», обвязка дома трубами или радиаторы.

Чтобы регулировать теплоноситель, выполнять обслуживание отопительной сети, используется запорно-регулирующая арматура и дополнительные элементы.

Дополнительно присутствуют такие элементы:

  • расширительная ёмкость;
  • насос для циркуляции воды;
  • гидравлический разделитель;
  • буферный бак;
  • коллектор-распределитель;
  • бойлер прямого нагрева;
  • средства и приборы-автоматы.

Из физики нам известно, что, нагреваясь, вода расширяется. Когда пространство замкнуто, то полученному дополнительному объёму жидкости деться некуда. Чтобы соединения в сети от превышенного давления не разорвались, и нужен расширительный бак. Ёмкость, принимающая излишки воды, выпускается мембранного типа.

Чтобы теплоноситель принудительно циркулировал, монтируют в сеть насос. Если установлено два и больше контуров, то применяют столько же перекачивающих приборов.

Распределительные коллекторы монтируются в отопительных сетях с тёплыми полами. Они применимы и тогда, когда используется подключение радиаторов по лучевой схеме.

Ёмкость со змеевиком (бойлер) – в нём от теплоносителя нагревается вода для потребностей ГВС. Чтобы контролировать температуру и напор в сети, устанавливают манометры и термометры. В качестве приборов автоматизации выступают датчики, регуляторы температуры, контроллеры.

Основные схемы разводки

Для стабильного функционирования системы в целом применяют несколько схем установки элементов отопления частного дома. Существующие схемы включают в себя:

  • Ленинградка.
  • Однотрубный, двухтрубный способы.
  • Лучевая/коллекторная.
  • Тёплый пол.

Ленинградка

Пример однотрубной системы отопления

Первый способ под названием «ленинградский» считается самым простым, надёжным и доступным вариантом отопления любого жилья. Название пошло от места первого применения, города на Неве. Это альтернативный вариант дешёвого и надёжного отопления в условиях экономии материалов. Отопление Ленинградка нельзя назвать экономичным, в виду того, что система является однотрубной и сложно поддается регулировки. Довольно просто реализуется своими руками.

Основу схемы составляет последовательное подключение всех радиаторов в одном трубопроводе, где будет циркулировать вода. Пройдя весь цикл (круг) вода из дальнего радиатора, уже остывшая, возвращается сразу в центральный нагревательный контур (котёл). Таким образом, однотрубная схема отопления частного дома «ленинградки» позволяет осуществлять циркуляцию естественным путём, согласно законам физики. А простота конструкции, с наличием малого количества элементов разводки, труб, переходников, метизов, делает её экономным вариантом.

Однотрубная и двухтрубная система

?? Отопление в частном доме: схемы + пошаговая инструкция

Типовая разводка однотрубной системы отопления

Однотрубный способ подключения, работает с использованием одной трубы. Главное преимущество — это минимизация материалов, а значит и затрат на приобретение. Подача горячей и остывшей воды осуществляется по однотрубному контуру. Минусом данного способа, является постепенное, каскадное охлаждение теплоносителя при проходе каждого радиатора отопления. Поэтому для увеличения тепла приходится устанавливать дополнительные батареи.

Двухтрубный вариант отопления дома предусматривает подачу горячей воды в радиаторы, а возврат остывшей из последней батареи, осуществляется по другой трубе. Такой способ существенно увеличивает качество отопления в помещении, позволяет поддерживать во всех радиаторах постоянно горячую воду. Без эффекта постепенного остывания. Явный минус — это увеличение метража материала (труб), усложнение интеграции двухтрубной системы своими руками при монтаже.

Лучевая разводка

Схема лучевой системы отопления

В последнее время популярным способом считается установка лучевой/коллекторной разводки отопления частного дома. Коллектор играет роль распределителя, в котором установлены две своеобразные «гребёнки». В одну поступает горячая вода и распределяется далее по системе. В другую гребёнку возвращается остывшая вода, и направляется обратно для нагрева. При таком способе радиаторы подключаются параллельно. Способ требует обязательного применения циркуляционного насоса. Очевидным плюсом считается возможность управления микроклиматом в доме из одного места.

Теплый пол

?? Отопление в частном доме: схемы + пошаговая инструкцияТёплый пол можно назвать «родственником» коллекторного варианта. Так как установка того и другого должна проводиться в процессе строительства или ремонта. Разводка обоих вариантов предусматривает монтаж труб в стяжку пола. Тёплый пол предназначен для обогрева стяжки самого пола и считается основным вариантом обогрева. Согласно методу установки тёплый пол может быть водяного типа, инфракрасный тёплый пол, с применением электрических обогревателей.
