Как сделать слив для душа в полу: подробная инструкция по монтажу

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

  • предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
  • обеспечение герметичного соединения с напольным покрытием;
  • защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

Монтаж трапа

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

Ниже приведена технология установки трапа для душа в полу под плитку:

Рисунок Действия

Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм

При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку

Надо помнить о швах между отельными элементами

Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика

Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.

Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.

Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.

В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.

Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.

Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.

В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.

Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.

Популярные статьи  Чем и как правильно точить ножи?

В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.

Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Монтаж душа со сливом в полу

Каждый, кто решил сделать душ со сливом в полу, должен сначала проверить, достаточно ли в полу места, чтобы можно было утопить слив. Домашним умельцам решившим самостоятельно установить такой душ, следует помнить, что все стыки между стеной, полом и водостоком должны быть водонепроницаемы.

Монтаж душа со сливом в полу

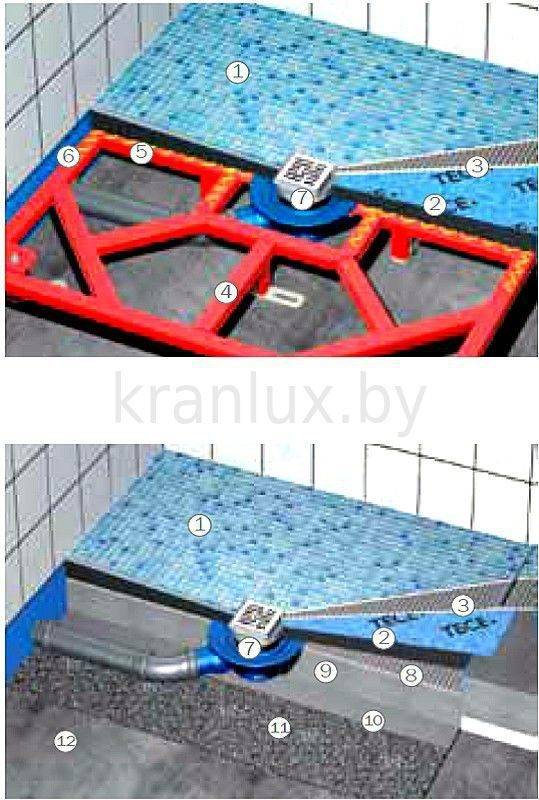

Быстро и чисто можно провести работу с помощью специального гидроизоляционного холста из стекловолокна, укладываемого на слой обычного клея для плитки. Затем поверху пол и стены можно облицевать плиткой. Но здесь у каждого изготовителя свои инструкции по монтажу.

1. Часть заделываемого в пол водостока возвышается над основанием, так как на пол нужно будет уложить пластину из жесткого пенопласта толщиной около 4 см. Она закроется бетонной стяжкой (готовая смесь продается).

2. Слив должен быть герметичным. Поэтому стык сливной горловины с монолитным полом тщательно заделывается.

3. Наклон уже предусмотрен в перекрывающей плите, которая устанавливается на небольшое количество монтажного клея, нанесенного на нижнюю сторону.

4. Уплотнение из стекловолокна между душевым элементом и монолитным полом заделывается в обычный плиточный клей.

5. Сгиб в углу обеспечивает водонепроницаемое присоединение к стене. Разрезать холст здесь нельзя. Складка аккуратно приклеивается к стене.

6. Температурные расширения компенсируются посредством планки для плиточного шва, установленной между душевым элементом и монолитным полом. Это предотвращает растрескивание шва.

Монтаж душа со сливом в полу

Каждый, кто решил сделать душ со сливом в полу, должен сначала проверить, достаточно ли в полу места, чтобы можно было утопить слив. Домашним умельцам решившим самостоятельно установить такой душ, следует помнить, что все стыки между стеной, полом и водостоком должны быть водонепроницаемы.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Монтаж душа со сливом в полу

Быстро и чисто можно провести работу с помощью специального гидроизоляционного холста из стекловолокна, укладываемого на слой обычного клея для плитки. Затем поверху пол и стены можно облицевать плиткой. Но здесь у каждого изготовителя свои инструкции по монтажу.

Как сделать слив для душа в полу: подробная инструкция по монтажу

1. Часть заделываемого в пол водостока возвышается над основанием, так как на пол нужно будет уложить пластину из жесткого пенопласта толщиной около 4 см. Она закроется бетонной стяжкой (готовая смесь продается).

Как сделать слив для душа в полу: подробная инструкция по монтажу

2. Слив должен быть герметичным. Поэтому стык сливной горловины с монолитным полом тщательно заделывается.

Как сделать слив для душа в полу: подробная инструкция по монтажу

3. Наклон уже предусмотрен в перекрывающей плите, которая устанавливается на небольшое количество монтажного клея, нанесенного на нижнюю сторону.

Как сделать слив для душа в полу: подробная инструкция по монтажу

4. Уплотнение из стекловолокна между душевым элементом и монолитным полом заделывается в обычный плиточный клей.

Как сделать слив для душа в полу: подробная инструкция по монтажу

5. Сгиб в углу обеспечивает водонепроницаемое присоединение к стене. Разрезать холст здесь нельзя. Складка аккуратно приклеивается к стене.

Как сделать слив для душа в полу: подробная инструкция по монтажу

6. Температурные расширения компенсируются посредством планки для плиточного шва, установленной между душевым элементом и монолитным полом. Это предотвращает растрескивание шва.

Установка душевого трапа

Монтаж трапа на этапе строительства частного дома особых трудностей не представляет. Здесь можно изначально рассчитать разводку коммуникаций и добиться определенной толщины стяжки. В квартирах все сложнее – толщина стяжки здесь недостаточна для формирования уклона, поэтому уровень пола приходится поднимать. Действовать нужно грамотно и поэтапно.

Инструменты и материалы для работы

Расходные материалы:

  • песок;
  • цемент;
  • пенополистирол;
  • демпферная лента;
  • изопласт;
  • плиточный клей;
  • кафель;
  • герметик;
  • строительный скотч;
  • затирка;
  • пластиковые трубы;
  • трап в полной комплектации;
  • винты.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Набор инструментов и приспособлений:

  • уровень, линейка и рулетка;
  • карандаш или маркер;
  • терка;
  • мастерок;
  • шпатель;
  • нож и ножницы;
  • плиткорез или кусачки;
  • отвертки и ключи;
  • правило.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Подготовка основания под трап

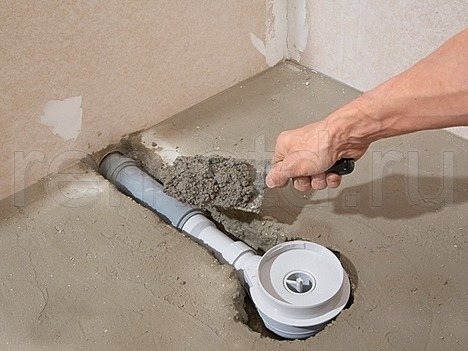

Работы начинают с прокладки сливной трубы и врезки ее в канализационную систему. При врезке соблюдают уровень уклона из расчета 2 см на 1 метр погонный. Щели в точке врезки заполняют пастой-герметиком.

Затем рассчитывают высоту стяжки, ориентируясь на ось врезанной в канализацию трубы. К высоте трапа добавляют толщину решетки и несколько сантиметров, приходящихся на уклон из расчета, указанного выше.

Высохшую стяжку обмазывают гидроизоляционным слоем из битума или мастики с нахлестом на стены. На этом этапе предстоит определиться с расположением трапа с учетом плиточной облицовки. Решетка трапа должна располагаться симметрично относительно элементов кафеля.

Теплоизоляция пола

Согласно инструкции собирают трап в целостную конструкцию. Останется его закрепить на поверхности стяжки и соединить патрубок с отводной канализационной трубой. Теплоизоляционный слой создается так:

  1. Пенополистирольные листы разрезают на куски в соответствии с особенностями разводки коммуникаций на полу.
  2. Готовые листы укладывают на пол.
  3. По периметру материал проклеивают демпферной лентой.
  4. Стыки между кусками теплоизоляции проклеивают строительным скотчем.
Популярные статьи  Торцовочная пила с протяжкой: как выбрать качественный и долговечный инструмент

Пенополистирол обладает высокими теплоизолирующими свойствами и будет препятствовать теплопотерям ванного помещения.

Обустройство стяжки пола

На этом этапе заливают основной слой стяжки с формированием уклона. Ход работ:

  1. Пенополистирол закрывают армирующей сеткой.
  2. Устанавливают ориентиры-маяки, обозначающие уклон в сторону сливного отверстия.
  3. Готовят раствор из расчета 1 часть цемента на 3-4 части песка.
  4. Заливают готовым раствором поверхность так, чтобы сливное устройство было полностью покрыто смесью, но фланец остался открытым.
  5. Оставляют стяжку сохнуть минимум на 3 суток.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Гидроизоляция пола

В качестве гидроизоляционного материала рекомендуется использовать изопласт. В материале намечают и вырезают отверстие под слив и подкладывают под оставшийся открытым фланец трапа. По периметру отверстия слой гидроизоляции фиксируют винтами

При укладке гидроизоляции особое внимание следует уделить углам и стыкам, “наплавляя” на поверхность разогретый изопласт

Сифон с защитной решеткой соединяют с корпусом трапа посредством резинового уплотнительного кольца. Готовый гидроизоляционный слой заливают еще одним слоем стяжки, подготовленной из песка, воды и цемента. На время заливки стяжки декоративную решетку лучше прикрыть или снять, чтобы раствор не засорял сливные отверстия.

Укладка керамоплитки

Начинают укладывать кафель только после полного высыхания финишного слоя стяжки. Этот этап станет самым продолжительным – не менее 25 дней, а лучше – 42-43 дня.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Укладывать плитку на стяжку можно при помощи обычного клея, разравнивая слой шпателем. Выдержать одинаковое расстояние между отдельными элементами керамики помогут специальные крестики. У стен плитку скорее всего придется подрезать, но только после тщательно произведенных замеров, иначе облицовка не получится аккуратной.

Уже через сутки плиточный клей подсохнет, и можно будет приступать к затирке межплиточного пространства. Для ванной подойдут только влагостойкие затирочные средства. Если все работы будут выполнены правильно, то на выходе получится ровный слой с решеткой трапа, расположенной на одном уровне с кафельным покрытием.

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Как сделать слив для душа в полу: подробная инструкция по монтажу

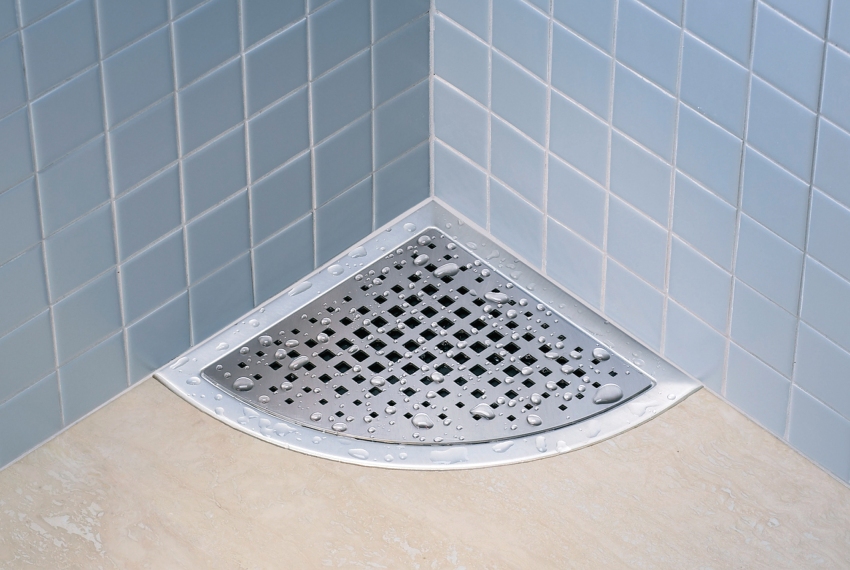

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Какой материал трапа выбрать

Для изготовления душевого трапа используются разные материалы. Чаще всего в продаже встречаются пластиковые изделия. Их отличие:

  • доступная стоимость;
  • небольшой вес;
  • стойкость к моющим и дезинфицирующим средствам;
  • простой уход;
  • долговечность;
  • универсальность.

Высота пластикового изделия варьируется от 7,5 до 18 см. Пластик отлично сочетается со многими отделочными материалами.

Устройства с корпусом и крышкой из нержавейки обладают не только стильным внешним видом, но и гигиеничность, поэтому их чаще применяют в помещениях  с высокими санитарными требованиями.

Треугольный трап со стальной перфорированной решеткой для стильного интерьера

Популярные статьи  Фрезерный станок по металлу: классификация и характеристики оборудования

Стильные трапы из нержавейки линейного типа применяются для обустройства душевых в современном стиле. Они идеально вписываются в стиль минимализм или хай-тек, так как практически незаметны на полу из керамической плитки или керамогранита.

Для общественных помещений душевых и бань, прачечных и профильных лабораторий выбирают чугунные конструкции. Они обладают наибольшей пропускной способностью и справляются с отводом дождевой и хозяйственной воды. Чугун обладает антикоррозийной стойкостью и служит не менее 50 лет.

Таблица. Популярные модели трапов

Иллюстрация Описание Средняя стоимость по состоянию на апрель 2020 года, рублей
«BAD415502» от «Tim» Трап линейного типа с гидрозатвором и перфорированной решеткой.
Особенности:нержавеющая сталь;
высота регулируется в диапазоне 8,5 – 15,5 см;
размер 7 х 55 см.
2600
«BAD011502» от «Tim» Точечный трап из нержавеющей стали.
Особенности:гигиеничный, долговечный, простой в уходе материал;
универсальная квадратная форма;
современный дизайн;
размер 15 х 15 см;
высота 6,7 см.
324
Viega 4935.1 557 119 Трап для душа от немецкого производителя. Материал – пластик. Высота регулируется.
Особенности: поворотная насадка 10 х 10 см.
3400
Viega 4935.1 557 119 Трап из нержавеющей стали.
Особенности:высота 10 см;
универсальный белый цвет;
размер 15 х 15 см.
300
AlcaPLAST APV31 Трап из полипропилена с крышкой из нержавеющей стали с диаметром подключения 5 см. Общая высота монтажа варьируется от 8,8 до 17,4 см.
Особенности:горловина регулируется;
совместим с другими моделями гидрозатворов;
материал не боится механических, химических, термических воздействий.
1100

Обустройство душа со сливом в пол

Наиболее простой в изготовлении вариант наклонного пола – обустройство слива в полу для душа. Подобные системы становятся популярными. Они очень удобны для пожилых людей и лиц с ограниченными возможностями, кроме того такая система внешне очень привлекательна.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Душевые кабины со сливом в полу очень удобны для пожилых людей и при этом отличаются привлекательным внешним видом

Процедура обустройства проводится в несколько этапов. Сначала определяем место, где будет установлен душ, и выполняем разметку. Монтируем форму для основы из бетона. Это будет каркас из дерева в виде коробки нужного размера, собранный из досок 5х10.

После этого укладываем гидроизоляционный слой. Оптимальный вариант – специальная резиновая мембрана. Покрытие располагаем таким образом, чтобы оно закрывало днище смонтированной формы полностью и заходило вверх на стены на высоту порядка 20 см. Теперь крепим изоляционное полотно. Начинаем с угла. Слегка потягивая полотнище расправляем его, очень плотно прижимаем материал к доске и крепим с помощью специальных гвоздей. Крепления должны быть установлены на высоте как минимум 20 см от днища конструкции.

Виды трапов

Трап, или конструкцию  для стока воды, можно сделать несколькими разными способами. Вот наиболее распространенные варианты:

Как сделать слив для душа в полу: подробная инструкция по монтажу

  • Точечный сток. В этом варианте отверстие, куда стекает вода, обычно имеет скромные габариты. Оно может располагаться в любой точке комнаты (в центре, в углу, у стены). Отверстие закрывает решетка (она бывает круглой или квадратной). Естественно, пол должен иметь небольшой уклон в направлении отверстия, чтобы обеспечить стекание воды.
  • Линейный трап. Форма камеры, куда стекает вода – вытянутый прямоугольник. Обычно приемную камеру такого типа располагают около одной или нескольких стен, на небольшом расстоянии от них.

    По сути, точечный и линейный слив отличаются незначительно – только формой  приемного канала.

  • Пристенный трап. Особая конструкция, которая, на первый взгляд похожа на линейную. Ее приемник тоже напоминает узкий и длинный прямоугольник, но на этом сходство заканчивается. Приемная камера упрятывается в стену, а не в пол, и канализационная труба тоже проводится внутри стены. Отверстия для стока воды помещены точно рядом со стеной.

Наиболее часто при сооружении пола со сливом сток организуют с помощью точечных трапов. Причина такой популярности – в простоте установки и дешевизне соответствующего оборудования. Линейные сливные конструкции стоят дороже, поэтому применяются реже.

Наиболее дорого и трудно установить пристенный трап. Зачастую это возможно только при капитальном ремонте, сопряженном с переделкой и пола, и стен. Кроме того, оборудование ля организации пристенной системы стоков имеет наиболее высокую цену. Поэтому встречается такой вариант пола со сливом сравнительно редко.

Вывод

В этой статье я поделился своим опытом и мнением, которое весьма субъективно. У меня обычные заказчики, поэтому я редко ставлю премиальные изделия.

Всегда стараюсь балансировать цена=качество.

Можно смело выбирать продукцию популярного и известного европейского бренда и она будет у вас довольно долго работать.

Не гонитесь за дешёвкой. Когда вы сделаете слив для душа в полу и вода будет где-то протекать под плиткой, то появится сырость и грибок. Исправить это будет довольно дорого.

Как я уже писал выше, заменить лоток или трап стоит в несколько десятков раз дороже, чем стоимость товара и работ по его установке.
