Как правильно выбрать определенный вид фундамента для частного дома?
Для правильного определения недостаточно знать, какие фундаменты бывают. Необходимо совместить изложенные выше сведения с отличительными параметрами собственного проекта:
Точный расчет подразумевает общую нагрузку. В него включают вес строительных конструкций, отделочных материалов, оборудования, мебели, технологического оборудования. Уточняют рельеф участка, при необходимости добавляют в план земляные работы. Проверяют геологическое строение, уровни промерзания и грунтовых вод, наличие подземных газовых и других инженерных сетей. При наличии/отсутствии подвала делают соответствующие корректировки в конструкторской документации
Основное внимание уделяют вопросам тепло- и гидроизоляции. Отдельно изучают особенности основных строительных материалов, которые предполагается применить при возведении фундамента для частного дома
Устанавливают приемлемый срок до капитального ремонта.
На рисунках указано, как выбрать ленточный фундамент для дома с учетом характеристик грунта и строительных материалов
Анализ грунтовых и гидрологических условий на участке
Точные результаты можно получить после выполнения профессионального инженерно-геологического исследования
Проверку можно сделать самостоятельно. Для этого роют на территории участка шурфы в необходимом количестве на глубину в соответствии с параметрами будущего фундамента
Особое внимание уделяют местам с высоким уровнем грунтовых вод. Соответствующие участки сначала определяют по косвенным признакам (специфическим растениям, скоплениям росы и тумана). Для бурения неглубокой скважины применяют специальные приспособления с электрическим/бензиновым приводомВ самых сложных ситуациях фундамент для частного дома защищают от дождевых и грунтовых вод с помощью специализированной дренажной системы
Для бурения неглубокой скважины применяют специальные приспособления с электрическим/бензиновым приводомВ самых сложных ситуациях фундамент для частного дома защищают от дождевых и грунтовых вод с помощью специализированной дренажной системы
Расчет необходимой глубины заложения и других параметров конструкции фундамента
Для вычисления этого определяющего параметра необходимо проверить особенности конструкции фундамента для частного дома, уровни грунтовых вод и промерзания, геологический разрез. По каждому из перечисленных пунктов делают отдельный расчет. В проекте оставляют самую большую глубину.
Чтобы упростить решение задачи пользуются специализированными программами-калькуляторами. Точные результаты можно получить, если сделать соответствующий заказ в профильном проектном бюро. В качестве примера приведем основные этапы типового алгоритма расчета глубины фундамента ленточного типа под деревянным частным домом.
Вычисляют нормативную глубину (Нг) по формуле:
Нг = Пк × Тп, где
- Пк – почвенный коэффициент (для песка значение составляет 0,3);
- Тп – температурный показатель, который равен квадратному корню всех отрицательных среднемесячных температур за год (для Подмосковья – 4,77).
Например для Подмосковья: Нг = 0,3 × 4,77 = 1,43 м.
Полученное значение умножают на другой табличный коэффициент, который рассчитан с учетом условий внутри комнат и архитектурных особенностей. При поддержании температуры +20°C в помещении, которое примыкает к наружной части фундамента, принимается значение 0,4. Соответственно определяется уровень промерзания: Уп = 1,43 × 0,4 = 1,03 м. Ленточную конструкцию рекомендуют устанавливать на 0,15-0,2 м ниже.
Для обеспечения устойчивого положения необходимо сделать так, чтобы площадь опорной площадки фундамента (Пф), умноженная на несущую способность (Нс) определенного грунта была больше общего веса строения (Вс) вместе с оснащением: Пф × Нс > Вс.
Параметры | Значения | |||
Тип грунта, особенности | Песок, крупные фракции | Песок, мелкие фракции | Влажный песок | Твердая глина |
Несущая способность (средняя плотность/после трамбовки) в кг на см кв. | 3,5/4,5 | 2/3 | 1,5/2 | 3/6 |
С помощью специализированного программного обеспечения можно быстро выполнить расчет с применением профессиональных методик и сложных формул
Виды столбчатого основания – плюсы и минусы каждого материала
Свойства строительного сырья, естественно, отразятся на качестве столбчатого фундамента, его стоимости и трудозатратности. Например:
- Кирпич. Популярный материал, часто применяющийся в сопутствующем строительстве. Недорогой, прочный. Однако не годится для слишком сырых грунтов, так как впитывает влагу и разрушается. Для пучинистых участков не подходит – столб, собранный из кирпичей, легко деформируется под давлением в период холодов, и конструкция разрушится по швам кладки.
- Древесина. Недолговечный и непрочный материал для возведения столбчатого фундамента. Элементы основания – брус или бревно большого сечения. Его не используют под жилые дома – максимум для строительства бани. Кроме гидроизоляции, потребуется защитить бревно от огня, гнили и паразитов, поэтому доступность в цене оказывается мифической. Достоинство основания – возможность не затягивать со строительством объекта ни дня.
- Железобетон. Фундамент может быть выполнен в готовых конструкциях или заливается самостоятельно. Сложность монтажа окупается его прочностью и долговечностью. Но при этом такому фундаменту требуется опалубка, арматурный прут, а готовой конструкции надежное утепление и гидроизоляция, так как разность температур между материалом дома и опорами приведет к образованию конденсата, что плохо для любого сырья. Древесина начинает гнить, бетон крошиться. Учитывая габариты фундамента, его общая стоимость высока.
- Трубы из асбоцемента. Под них требуется бурить ямы, следовательно, цена увеличивается на стоимость привлечения техники. В эксплуатации подобный столбчатый фундамент для дома из бруса показывает удовлетворительные результаты – устойчив на проблемных грунтах, долговечен и прочен.
- Комбинированный фундамент – столбы и заливная лента. Стоимость элементов основания – высока. Они, как правило, однородные, монолитные. Платформа прочная и долговечная. Подходит для жилых объектов в 1–2 этажа и тяжелых материалов строительства.
Конструктивные отличия столбчатых фундаментов
Примеры:
- Столбчатые. К ним относят сборные конструкции из кирпича, бутобетона, заливных колонн и пластиковой опалубки. Недостаток столбчатого фундамента в том, что конструкция подходит только для легких строений – бань, беседок, каркасных построек. Достоинство – скорость строительства и дешевизна.
- Опорно-столбчатый фундамент. Подобное основание имеет весомые плюсы и минусы . Представляет собой отдельно стоящие столбы с бетонной платформой. Одной из особенностей данного фундамента для домов из бруса является создание прочного основания для закладного венца и лаги, которые служат основой пола. Достоинством подобной конструкции является особая устойчивость на капризных грунтах. Такой фундамент способен выдержать объекты более одного этажа. Недостаток – требуется значительно больше времени и средств на его монтаж.
- Столбчатое основание с ростверком. У дома из бруса появляется мощный, надежный пояс, позволяющий устраивать двухэтажную конструкцию на любых грунтах – пучинистых, плывущих, с высоким уровнем залегания грунтовых вод. Обойдется подобный столбчатый фундамент для дома из бруса дороже, чем без ростверка, но для жилого объекта большой площади чаще выбирают его.
Конструктивные отличия столбчатых фундаментов
Нормативные аспекты
Правильное устройство основания частного брусового дома – залог безопасности проживающих. Все параметры будущего фундамента регламентируются нормативными документами – СНиП 2.02.0183 и ГОСТ 24022-80, 24476-80. В них указывается следующее:
- Положение и этажность дома. Учитывается близость обрывов, водоемов, проходящих шахт, скважин или колодцев. Не берут в расчет общую площадь строения – на нагрузку и давление основания на грунт влияет только вес дома.
- Несущая способность и тип почвы. Их всего 5 – глинистая, суглинистая, песчаная, торфяная, известковая. Отличить одну от другой поможет поведение грунта во время дождя.
- Глубина промерзания грунта и уровень грунтовых вод. В первом случае подошва столба должна находиться ниже, во втором – выше, чтобы избежать пучения при сезонных изменениях.
Кроме того, ГОСТ на столбчатый фундамент регламентирует использование марки цемента для заливных столбов или ростверка вкупе с особенностями почвы. В идеале расчетами и выбором оптимального варианта фундамента под конкретный дом из бруса занимается геодезист. Частному строителю также следует поинтересоваться основаниями близлежащих объектов.
Основные виды фундаментов: плюсы и минусы
Ленточный фундамент
В зависимости от конструктивных особенностей, он бывает монолитный и сборный. Выбор зависит от степени пученья грунта: если она небольшая, то подойдет и сборный вид, если же наоборот – тогда самым правильным будет выбор именно монолитного ленточного фундамента. Однако не стоит забывать, что ленточный фундамент – это не самый дешевый вариант и предназначен он для дома с тяжелыми стенами, то есть для большой нагрузки. Поэтому прежде чем строить, нужно хорошенько проанализировать все факты, чтобы вывод такого дорогого фундамента оказался действительно оправданным. Ленточный фундамент можно поделить на три вида: бутовый, кирпичный и бутобетонный. У каждого вида свой срок службы. Если это бутовый вид, то он составляет 150 лет. Если кирпичный – то от 30 до 50 лет. Если же бутобетонный – 50-75 лет. Плюсы фундамента заключаются в том, что нагрузка распределена равномерно; потом можно будет, в случае надобности, пристроить, переделать так, как захочется; ну и, естественно, в надежности. Минусы в его массивности и в большой затрате стройматериалов.
Столбчатый фундамент
Это более экономный вариант, но он подходит только для возведения легковесных домов. Есть одна важная особенность в столбчатом фундаменте: он гораздо лучше ленточного выдерживает осадки и легче переносит деформацию грунта. Он может выполняться из кирпича, камня, бетона, бутобетона, монолитного железобетона.
Свайный фундамент
Самый подходящий вариант для крупногабаритных тяжелых зданий и для неустойчивого грунта. В частном строительстве такая конструкция практически не применяется. Свая – это столб с заостренным концом. Они вбиваются или вкручиваются в землю, минуя возможные плавуны, подвижность и упираются в твердый грунт. В готовом фундаменте, каждая свая может выдержать нагрузку от 2 до 5 тонн. Самому довольно сложно поставить такой фундамент. Сейчас много организаций предоставляют такие услуги ,и при этом, еще и несут ответственность за сделанную работу. Так, что в этом случае лучше обратиться к специалистам. Но на это потребуются немалые средства. Если финансы не позволяют нанять рабочих, то пробурить скважины можно выполнить ручным строительным буром. Надежность такого фундамента не оставляет сомнений. Но есть пару минусов: свайный фундамент не годен для горизонтально-подвижных грунтов – в таком случае необходимо устройство жесткого железобетонного ростверка. Также, этот тип фундамента не предусматривает цокольного помещения (на это нужно много дополнительных сил и средств).
Плитный (плавающий) фундамент
Обычно используется в строении деревянных каркасно-панельных и бревенчатых домов. Особенностью такого фундамента является то, что, в отличие от ленточного и свайного, он располагается под всей площадью постройки. Сам фундамент представляет из себя металлический каркас залитый бетоном. Причем соединения каркаса должны быть жесткосоединенными. Преимуществом такого фундамента является его относительная простота. То есть его не сложно сделать самому и без применения тяжелой землеройной спецтехники. Так же, плитный фундамент можно закладывать на участке земли в высоким уровнем грунтовых вод, на неоднородном грунте. Плавающий фундамент имеет свойство перемещаться вместе с движениями грунта и, тем самым, ослабляется нагрузка на стены. Если речь идет о сарае или гараже, то можно не класть дополнительно настил, а использовать поверхность фундамента, как пол. Недостатком такого фундамента является финансовая невыгодность, ведь много средств уйдет на бетон и металлическую арматуру.
По сути, дело даже не в экономичной выгодности-невыгодности определенного фундамента. Весь смысл в том, какой тип фундамента нужен именно для вашей постройки. Поэтому исходить нужно от набора конкретных параметров и особенностей реального участка. Как уже говорилось выше, фундамент – основная часть строения и поэтому, насколько прочным и долголетним будет здание, зависит именно от того как правильно выбран вид фундамента, насколько точно проведен анализ грунта, и, конечно же, качество самого фундамента. Так, что если нет возможности самому проанализировать, потрудитесь пригласить специалиста, чтобы не оказалась постройка бесполезной и ненадежной, а деньги «выброшенными» на ветер.
Свайный фундамент
Свайные фундаменты устраивают на грунтах с недостаточной несущей способностью. В основе конструкции донного фундамента используются отдельные сваи или группы свай. Они представляют собой столбы, имеющие заострённые нижние концы. Сваи забиваются в грунт, а сверху объединяются специальной железобетонной балкой или плитой, которая называется ростверком.
Свайные фундаменты обустраиваются на неустойчивых грунтах, а также в тех местах, где необходимо выполнить проход в слабом грунте, чтобы опереть фундаментную конструкцию на более прочные слои. Целесообразно обустраивать свайные фундаменты на песчаных, водонасыщенных грунтах, которые при воздействии внешних нагрузок способны давать значительную усадку. В большинстве случаев сваи применяются при обустройстве фундаментов под мощные строительные объекты с нагрузкой на подошву фундамента 15-25т/кв.м.
В частном строительстве свайные фундаменты используются нечасто. Короткие деревянные или железобетонные сваи используются только в тех случаях, когда нет возможности обустраивать другие виды фундаментов.
Свайные фундаменты различаются по материалу изготовления:
- Железобетонные. При их изготовлении используется армированный бетон класса В10-В20. Сфера их применения — строительство тяжелых зданий с железобетонными конструкциями.
- Деревянные. Изготавливаются из специально обработанной сосны. Применяются в частом строительстве при возведении небольших и для легких деревянных строений, которые имеют не больше 2 этажей.
- Металлические. Изготавливаются из металлических труб. На таких фундаментах могут возводиться тяжелые здания в случаях, когда невозможно использовать железобетонные сваи.
- Комбинированные. Такие сваи изготавливаются из бетона и металла. Применяются в сложных инженерно-геологических условиях при строительстве тяжелых зданий повышенной этажности. Таким способом выполняется строительство объектов, к примеру, на рыхлых или болотистых грунтах.
Сваи классифицируются по типу изготовления фундамента на:
- Забивные. Для их погружения в грунт используются специальные машины — коперы. Применяются только при проведении строительных работ на неосвоенных территориях. Рядом не должно находится эксплуатируемых зданий, так как высокая ударная нагрузка, передаваемая по грунту, может привести к разрушения конструкций близлежащих строений.
- Набивные. Изготавливаются способом бурения скважин заполняемых впоследствии бетоном.
-
Вдавливаемые. Данный тип свай с помощью мощных гидравлических насосов под воздействием высокого давления вдавливается в грунт.Вдавливаемые и набивные сваи предназначаются для обустройства фундаментов в стесненных условиях. Они могут применяться при возведении тяжелых железобетонных или кирпичных зданий повышенной этажности в непосредственной близости со старыми зданиями.
Винтовые.
Данные сваи оснащены резьбой в виде лопасти, диаметр которой в пределах от 3-3.5 от диаметра сваи. Они завинчиваются в грунт специальной машиной подобно шурупу. Винтовые сваи повсеместно используются при строительстве опор мостов и линий электропередач, а также при обустройстве фундаментов под мачты или башни различного назначения. Основное преимущество винтовых свай заключается в возможности их применения на любых грунтах.
Фундаменты на базе винтовых свай дорогостоящие. Они требуют использования специализированной техники для транспортировки и установки сваи. Положительным аспектом при обустройстве данного типа фундамента является уменьшение количества земляных работ и снижение материалоемкости.
Монолитный фундамент
Схема монолитного ленточного фундамента. Практикуется при возведении легких деревянных зданий. Как правило, строительство выполняется в сжатые сроки непосредственно на площадке. Это не очень трудоемкий процесс, т.к. понадобится, в основном, лишь бетонный раствор и щебень.
Виды монолитных оснований:
- Ленточный. Это железобетонная полоса, создаваемая по всему периметру здания.
- Столбчатый. Используется система столбов, установленных в местах с наибольшей допустимой нагрузкой со стороны здания.
- Сплошной монолит. Используется, когда почва подвижная, возможны существенные подвижки и смещения слоев. Такое основание сплошное и заливается под всем зданием как единая бетонная плита.
Ключевое преимущество такого фундамента – это возможность возводить на нем здания в сейсмически активных зонах. Причина простая – во время подвижек почвы здание не разрушается, а двигается одновременно со слоями земли.
Ленточный
Модель ленточного фундамента
Что представляет собой ленточный фундамент и почему в частном строительстве его применяют чаще, чем другие виды фундамента Этот тип основания создается под каждой несущей стеной, что обуславливает необходимость проведения большого количества земляных работ и требует больший расход материалов. Однако у него есть существенные преимущества:
Простота самого возведения – этот фундамент можно будет соорудить из бетона или железобетона;
Одинаковая ширина по всему периметру – основание ведь заложено строго под несущими стенами.
Монтаж ленточного типа фундамента дома применяют в том случае, если планируется возведение дома с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес. Кроме того, если же в здании планируется создание теплого подвала, подземного гаража или даже цокольного этажа, то ничего лучше, чем ленточный фундамент, найти не получится.
Принято выделять два типа этого фундамента:
Ленточный фундамент
Ленточные фундаменты проектируют под щитовыми, каркасными, каменными, брусовыми и бревенчатыми домами. Данный фундамент представляет собой непрерывную монолитную бетонную ленту, заглубленную в землю и воспринимающую нагрузку от каких-либо несущих элементов строительной конструкции: стен, колонн и пр. Ленточный фундамент обустраивается по периметру строящегося здания и под всеми его стенами.
Данный тип фундамента зачастую используется при строительстве одноэтажных или двухэтажных домов с подвалом или без него. Для обеспечения качественного распределения нагрузок ленточные фундаменты опираются на специальные распределительные подушки, которые называются фундаментными плитами. Они позволят передавать усилия на большую площадь и позволяют проводить работы по обустройству фундамента без сложной предварительной подготовки грунта.
Ленточные фундаменты бывают двух видов:

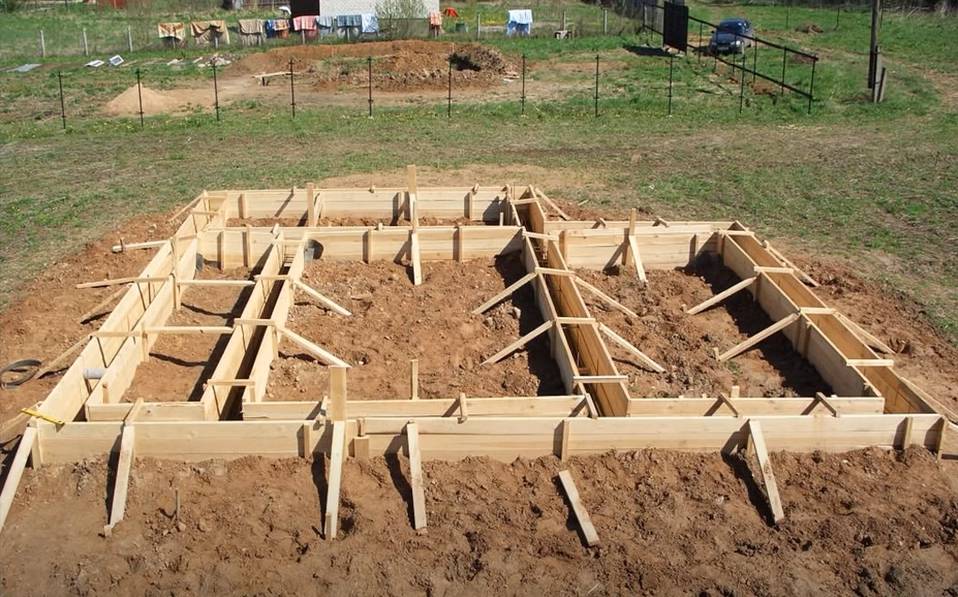

- Монолитные, которые обустраиваются путем заливки бетонного раствора в предварительно подготовленную на строительной площадке опалубку;
- Сборные, которые изготавливаются из отдельных железобетонных блоков типового размера, производимых в заводских условиях. Как правило, данные фундаменты монтируются на строительной площадке с помощью специализированной техники. Они состоят из рядов блоков, причем для формирования нижнего используются блоки трапецеидальной формы.
Также ленточные фундаменты различаются по типу используемого материала:
- Бутобетонные. При изготовлении бетонного раствора используется крупный заполнитель: кирпичный бой, крупный гравий, мелкие валуны;
- Железобетонные. При изготовлении их используется бетон класса В15-В30 и арматура;
- Кирпичные. При их обустройстве используется глиняный полнотелый кирпич марки М100-М200 на базе цементно-песчаного раствора марок М50-150.
Железобетонные и бутобетонные фундаменты наиболее востребованы в частном строительстве. Это связано с доступностью материалов, которые используются для изготовления бетонного раствора. Такие ленточные фундаменты могут обустраиваться при возведении тяжелых зданий с массивными многослойными стенами толщиной от 40 см или с несущими стенами из кирпича толщиной от 38 см.
Кирпичный фундамент устанавливается под здания до 5 этажей, стены которых возведены из керамического кирпича, в тех случаях, когда нет возможности выполнить монолитно-опалубочные работы.
Технологическая простота обустройства ленточных фундаментов является главным их преимуществом. Кроме этого для них характерна высокая несущая способность, что позволяет использовать данные конструкции, к примеру, в качестве подвальных стен. Необходимость использования специализированной техники для доставки материалов на строительную площадку и подготовку бетонного раствора, пожалуй, единственный существенный недостаток ленточных фундаментов.
Материалы
Разновидности материалов, применяемые в строительстве фундаментов, весьма многочисленны – все зависит не только от веса будущей конструкции и специфики грунта, но и от выбранного типа основания и расценок на различные стройматериалы в конкретно взятом регионе. В начале статьи в качестве основных материалов упоминались древесина, кирпич и бетон, однако использовать можно не только их, особенно если вес будущего здания не столь значителен.
Ленточный фундамент для легкого здания можно построить из сравнительно легких материалов – тех же пеноблоков или шлакоблоков. Если грунт под строительной площадкой отличается неплохой надежностью, а само здание планируется небольшим и построенным из тех же легких материалов или керамзитобетонных блоков, вполне вероятно, что такого фундамента окажется достаточно.
Использование металла вероятно практически во всех видах фундамента. Комбинированный железобетонный вариант может представлять собой как столбы, так и ленту, причем последняя может быть целостной, залитой на месте или собираться на месте из отдельных блоков, выпущенных фабричным методом. Армирующая металлическая сетка может использоваться даже в сочетании с условной кирпичной кладкой. Чисто металлический фундамент для легких строений можно сделать даже из одних лишь труб, часть из них использовав в качестве столбов или свай, а другую – наварить сверху в виде ростверка или основы для него.
Этот материал ценится за доступность и возможность простой обработки даже в домашних условиях, ведь теоретически фундамент столбчатого или свайного типа можно собрать даже из старых железнодорожных шпал. Другое дело, что такие столбы или сваи придется дополнительно защитить, и хотя обычно рекомендуют использовать специальные пропитки от насекомых, грызунов или влаги, последнюю проблему поможет решить даже рубероид, который мог остаться после кровельных работ в основном доме. Листами рубероида необходимо плотно обмотать ту часть свай, что уходит глубоко в землю. Однако следует помнить, что рубероид защищает только от влаги, но не от полноценного затопления.
