Примеры

Современные жилые дома, возведённые в соответствии с каркасной технологией, отличаются разнообразием.

Рассмотрим несколько примеров особенно привлекательных каркасных строений.

Приверженцам современных и прогрессивных стилистик обязательно придётся по вкусу шикарный каркасный дом, имеющий строгие квадратные формы и плоскую крышу. Первый этаж можно отделать светлыми материалами, а второй – выдающийся вперёд – контрастными тёмными покрытиями. Чтобы второй этаж был более устойчивым, под него нужно будет установить крепкие опоры и столбы. В подобном жилом строении целесообразно установить огромные окна. Приветствуется наличие уличных осветительных приборов вокруг дома.

Жилой дом каркасного типа можно оформить абсолютно любым способом. Подойдут разные стили и расцветки. Чтобы жилище смотрелось ещё более эстетично и привлекательно, его следует окружить красивыми элементами ландшафтного дизайна. Речь идёт о цветочных посадках, аккуратно постриженных зелёных кустах, деревцах. Эффектным дополнением станет небольшой прудик или фонтан.

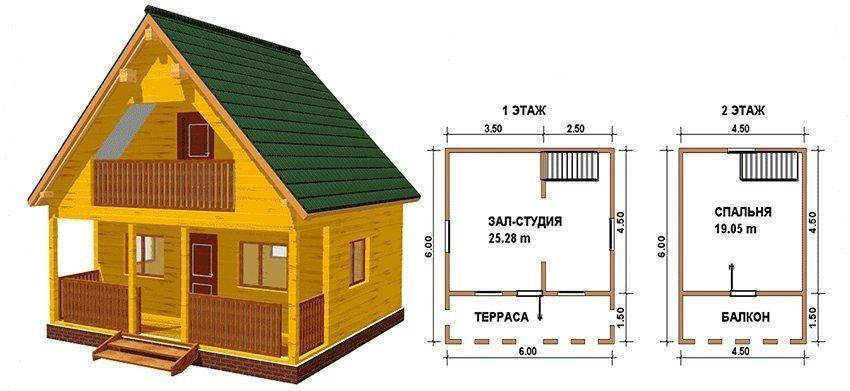

Проекты одноэтажных каркасных домов 6 на 6

Фундамент – свайно-винтовой;
Общая площадь дома – 36 кв. метров;
Первый этаж: терраса, зал-студия, совмещенная с кухней;
Второй этаж: просторная спальня с выходом на балкон.
Двускатная крыша, кровельное покрытие – металлочерепица.

Независимо от площади и планировки каркасные дома способны стать оптимальным решением при выборе комфортного загородного коттеджа для сезонного или круглогодичного проживания.

При выборе индивидуального или типового проекта необходимо руководствоваться не только его стоимостью, но и такими критериями, как общая площадь земельного участка, его ландшафт, количество людей, которые будут проживать в здании.

Проведение нижней обвязки

Следующим этапом проведения строительных работ является обустройство нижней обвязки. Для этого берутся брусья из дерева с сечением 150х150 мм. Работы следует проводить не ранее, чем через 7-10 дней после заливки бетона. Сами брусья должны быть обработаны антисептиком.

Снизу дополнительно надо разместить рубероид. Эксперты рекомендуют использовать не менее двух его слоев. Так вы сможете создать эффективную гидроизоляционную защиту.

Чтобы закрепить брусья, предлагается использовать болты анкерного типа с предварительным сверлением отверстий до 100 мм. Также допустимо применение косых гвоздей и фундаментных шпилек. Соединение создается также по длине и в углах. Крепление производится гвоздями.

Далее необходимо создать пазы для установки напольных лагов. Для этого применяют доску размерами 50х150мм. Следует помнить, что верхний конец лаг должен быть обязательно выверен в горизонтальной плоскости.

В нижней части при помощи гвоздей осуществляется крепление на брусья. Так будет создана основа для пола в черновом исполнении. К нему необходимо прикрепить пароизоляционный материал.

Рекомендуется остановить выбор на материале мембранного типа. Пространство между лагами не должно быть пустым. В него добавляется минвата или пенопласт в качестве утеплителя. После этого надо настелить обрезную доску размером 40х15 мм

Виды каркасных знаний

Существует четыре основных вида каркасных зданий:

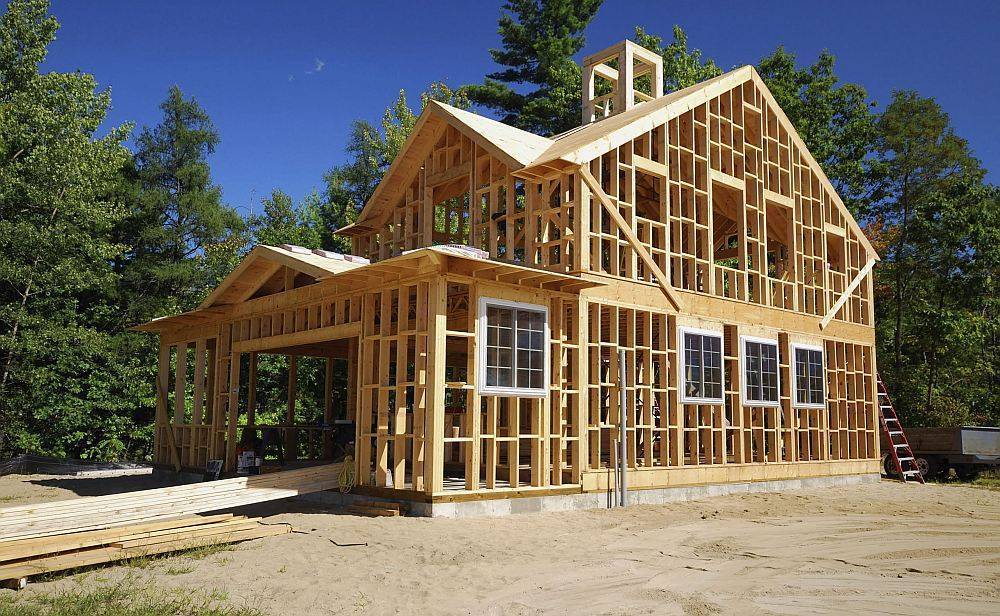

Канадские, или рамные с перекрытиями, или «платформа». Монтаж послойный: сначала нижнее перекрытие (платформа, поддон), на него опираются стойки и обвязываются лагами. Получается платформа – опора для следующего этажа. Эту технологию часто используют для одноэтажных домов.
Финские – каркасные дома с неразрезными стойками. Стойки цельные по высоте на два этажа или на этаж с мансардой. Перекрытие опирается на опорные доски, врезанные в стойки. Это очень прочная конструкция, требующая идеальной точности всех элементов и монтажа. Пожалуй, это самая популярная конструкция двухэтажных каркасников.

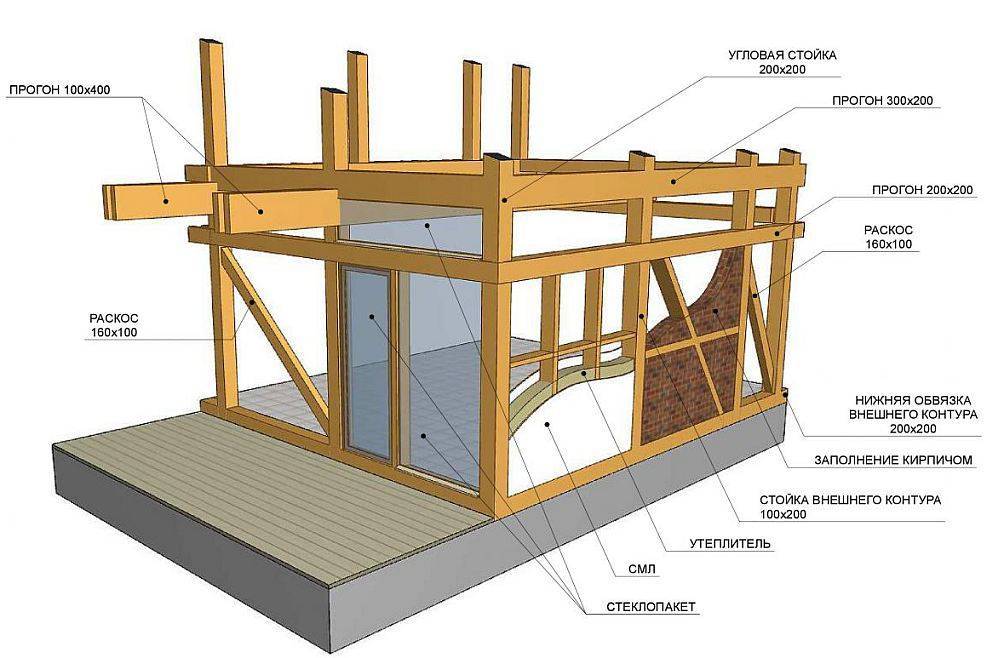

Немецкие – стоечно-балочные каркасные дома (фахверковые). Технология родом из Германии и Северной Европы. Для этой технологии характерно использование опорного бруса очень большого сечения со стороной 150-200 мм, толстых досок для обшивки. Здание получатся настолько прочное, что окна и двери монтируются в стены без ригелей. Все элементы каркаса соединяются методом врезки. Некоторые дома в Германии, сделанные по этой технологии, существуют уже несколько сотен лет. Эта технология также требует высокой квалификации монтажников.
Каркасно-стоечные дома. Здание опирается на стойки. Иногда стойки устанавливаются на фундамент или заглубляются в землю и одновременно служат сваями. Конструкция обвязывается горизонтальными брусами – на них крепится перекрытие. Рамы монтируют между стойками и заполняют утеплителем. Здания такой конструкции часто используют в затопляемых местах – в них удобно приподнимать жилое пространство над уровнем земли.

Существует еще множество комбинированных технологий, с использованием металлических элементов каркаса, собранных на заводе панелей, СИП-панелей (каркасно-щитовые технологии).

Преимущества и недостатки

Сборные дома представляют собой довольно недорогую, но при этом качественную постройку, которую можно возвести в короткие сроки. Отличительная черта подобных конструкций заключается в том, что они являются экологически чистыми и практичными, поэтому их можно использовать в любой местности и для любых целей.

Можно выделить ряд основных преимуществ подобных конструкций.

Высокое качество и оперативность строительства. Несмотря на то что строительство подобного дома занимает минимум времени, в результате удается получить высококачественное строение, которое сможет прослужить долгие годы.
Проекты данных строений в полной степени соответствуют всем особенностям безопасности и являются признанными во всем мире. Можно не переживать за экологическую чистоту и безопасность таких сооружений, а их надежность настолько высокая, что они способны справиться с любыми погодными условиями.
Такие строения выбирают люди, для которых первостепенное значение имеют надежность и прочность сооружения.

Разумеется, сборные дома не лишены недостатков.

В процессе возведения домов можно использовать только высококачественные материалы, к которым предъявляются серьезные требования.
Необходимость использования утеплительных материалов. Дело в том, что некоторые части каркаса не удаётся соединять максимально плотно, из-за чего в помещении будут наблюдаться сквозняки. Для того чтобы не допустить этого, необходимо потратиться на утеплительные материалы, чтобы обеспечить оптимальный микроклимат и температурный режим в помещении в холодное время года
Плохая шумоизоляция. Каркасные и щитовые дома не могут похвастаться замечательными шумоизоляционными характеристиками. Именно поэтому в процессе отделки необходимо будет использовать соответствующие материалы, чтобы обеспечить высокий уровень комфорта внутри строения.

Несмотря на недостатки, востребованность сборных домов продолжает расти. Такие постройки благодаря своим уникальным конструктивным особенностям уже составляют серьезную конкуренцию традиционным объектам. В процессе строительства используется исключительно высококачественная древесина, которая проходит особую обработку, состоящую из множества ступеней. Именно благодаря этому материал способен противостоять не только механическому воздействию, но и влиянию огня и различных микроорганизмов. Получаемые в итоге сборные дома могут использоваться на протяжении десятков лет при условии грамотного строительства с учетом всех требований и норм.

Достоинства каркасных домов

Каркасная технология строительства имеет большое количество плюсов, которые делают ее наиболее популярной среди других технологий возведения жилых домов.

Низкая стоимость, в сравнении с другими технологиями строительства. Дома из кирпича, любого строительного камня, цельного или клееного бруса обойдется намного дороже. Низкая стоимость формируется за счет экономии на фундаменте. Поскольку в отличие от каменных домов, фундамент не нужен настолько массивный и глубокий. Совокупная стоимость основного материала из которого формируется квадратный метр конструкции также обойдется дешевле иных альтернативных вариантов.
Быстрая скорость возведения здания. В среднем, от начала строительных работ до окончательного завершения коробки дома, вместе с кровлей и внешней отделкой фасада для дома 150 квадратных метров уходит 4-5 месяцев. Сроки возведения домов меньшей площади, возводятся еще быстрее.
Подходит для любого типа грунта. За счет относительно малого веса, каркасные дома возможно монтировать даже на неустойчивых торфяных грунтах. В этом случае необходим правильный подбор фундамента.

Каркасные дома возводятся быстрее

Мобильность каркасного дома. Негабаритные дачные дома, бытовые хозяйственные постройки, размещенные на свайных и столбчатых фундаментах, возможно с использованием специальной техник переместить на другую территорию, без потери прочности и конструктивной целостности строения.
Свобода перепланировки. Внутри каркасного дома нет несущих стен, все строение является единым крепким конструктивом. А это означает, что нет никаких ограничений для внутренней планировки. Возможно реализовать любую дизайнерскую фантазию, без причинения вреда дому.

Внутри каркасного дома

Отсутствие усадки. Обусловлена, тем что при строительстве древесина используется не в качестве основного материала для стен, а в качестве скелета дома. При соблюдении технологии, древесина используется максимально сухая, с минимальной степенью влажности. Пустота самой стены заполняется не древесным материалами, которые подвержены усадке, а утеплителями. Такое свойство каркасного дома, позволяет приступать ко внутренней и внешней отделке, сразу после возведения коробки дома.
Внутренне коммуникации. Ширина и пустотность стен позволяет внутри прятать сантехнические коммуникации и хорошо защищённую электропроводку, без особых трудозатрат. К коммуникациям в каркасной стене, значительно легче добраться для ее ремонта , нежели это сделать в стене каменного дома.

Все коммуникации каркасного дома можно спрятать в стене

Сейсмоустойчивость и ветроустойчивость. Конструкция каркасного дома, выдерживает землетрясения до 9 баллов, без повреждений. В связи с этим такие дома активно строят в сейсмически активных местностях. Смонтированный по технологии каркасник не боится сильных ветров и не продувается.
Всесезонное строительство. Такой дом можно строить как зимой при отрицательных температурах так и летом. Единственные условия в которых следует прекратить любые строительные работы – это повышенная влажность и осадки. Поскольку основным материалом является хорошо впитывающая влагу древесина.
Теплый дом. Технология каркасного строительства хорошо подходит для северных широт и активно используется в этих регионах. Что говорит о высокой тепло эффективности каркасных домов.

Каркасные дома можно возводить зимой

Долговечность. При соблюдении технологии монтажа, конструктив дома сохраняется до 100 лет, но капитальный ремонт стен необходимо выполнять, в среднем, каждые 25 лет.
Экологическая безопасность и приятный микроклимат. Основной строительный материал дома – это натуральная древесина. Внутри дома всегда будет приятный запах свежего дерева. На экологичность дома может влиять материал, который будет выбран в качестве утеплителя для стен

Потому экологичности утеплителя следует уделит особое внимание

Миф 3. Все каркасные дома строят по одной технологии

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

Строителство каркасного дома из готовых панелей

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

Деревянный каркас

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Металлический каркас

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

Строительство каркасного дома из металлического каркаса

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
каркасно-щитовые дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Выбор фундамента для каркасного дома

В начале закладки фундамента необходимо быть уверенным в правильности проведения работ, чтобы обеспечить строение прочностью и надёжностью в дальнейшем использовании. Для подбора подходящего фундамента в соответствии с тяжестью строения и геологическими особенностями местности существуют следующие варианты:

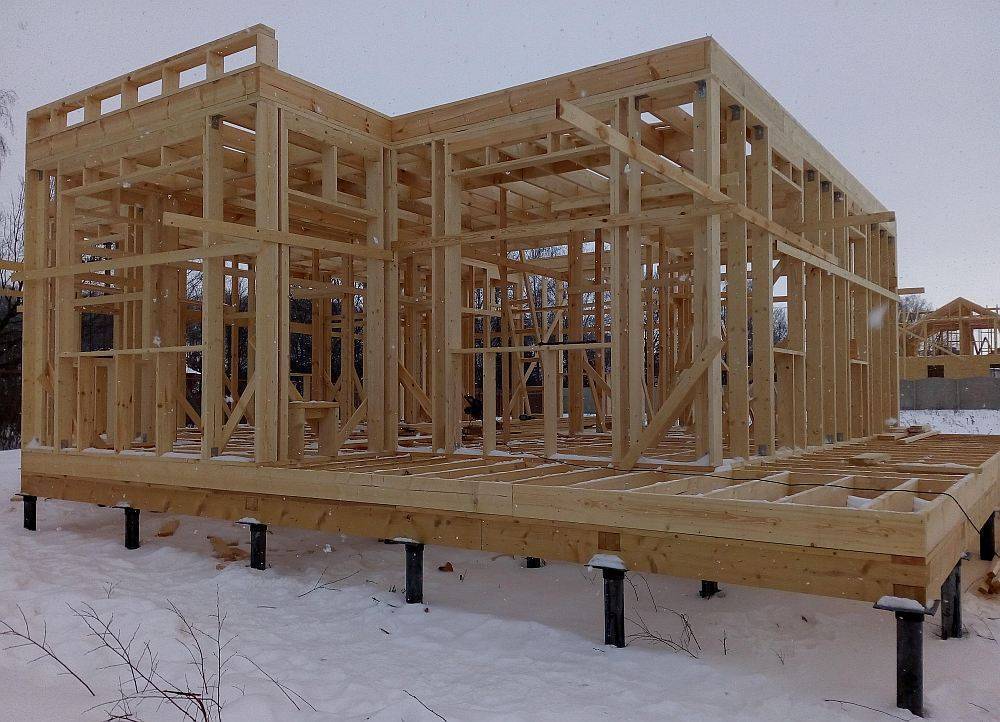

Свайно-винтовой фундамент – имеет небольшие требования к грунту и местности (закладывают на склоне, на земле с илом или торфом). Сваи выдерживают двухэтажное каркасное строение. Самый экономичный по времени и затратам.
Монолитная плита – наиболее дорогой фундамент и представляет собой перекрытие первого этажа строения. Существует опасность, что из-за наклона плиты, дом может тоже покосится, поэтому проводятся исследования грунта местности.
Ленточный фундамент – идеальный выбор на плотный грунт и неглубокое промерзание почвы. Используется в одноэтажном строительстве, даёт равномерную осадку, очень надёжный вариант, но с большими материальными затратами и трудоёмкостью.

Виды каркасных знаний

Существует четыре основных вида каркасных зданий:

Канадские, или рамные с перекрытиями, или «платформа». Монтаж послойный: сначала нижнее перекрытие (платформа, поддон), на него опираются стойки и обвязываются лагами. Получается платформа – опора для следующего этажа. Эту технологию часто используют для одноэтажных домов.
Финские – каркасные дома с неразрезными стойками. Стойки цельные по высоте на два этажа или на этаж с мансардой. Перекрытие опирается на опорные доски, врезанные в стойки. Это очень прочная конструкция, требующая идеальной точности всех элементов и монтажа. Пожалуй, это самая популярная конструкция двухэтажных каркасников.
Немецкие – стоечно-балочные каркасные дома (фахверковые). Технология родом из Германии и Северной Европы. Для этой технологии характерно использование опорного бруса очень большого сечения со стороной 150-200 мм, толстых досок для обшивки. Здание получатся настолько прочное, что окна и двери монтируются в стены без ригелей. Все элементы каркаса соединяются методом врезки. Некоторые дома в Германии, сделанные по этой технологии, существуют уже несколько сотен лет. Эта технология также требует высокой квалификации монтажников.
Каркасно-стоечные дома. Здание опирается на стойки. Иногда стойки устанавливаются на фундамент или заглубляются в землю и одновременно служат сваями. Конструкция обвязывается горизонтальными брусами – на них крепится перекрытие. Рамы монтируют между стойками и заполняют утеплителем. Здания такой конструкции часто используют в затопляемых местах – в них удобно приподнимать жилое пространство над уровнем земли.

Дом в стиле Лофт

Стиль лофт состоит в переоборудовании нежилых помещений в жилые Стиль лофт состоит в переоборудовании нежилых помещений в жилые. Из зданий довольно часто используют мельницы, амбары, фабрики. Как правило, дизайн предполагает сохранение первоначальной отделки стен, с добавлением современных стеклопакетов. Фасад выполняют из кирпича, с наличием белых линий, подчеркивающих английские архитектурные особенности: вытянутые окна, фасадная часть, и наличие эркера. Дом в стиле лофт прекрасно будет смотреться на узком и просторном земельном участке среди высоких деревьев. На фото представлен фасад дома в стиле лофт Великобритания

Фото загородных домов и стилей оформления интерьера

Разновидности каркасных домов

Каркасники отличаются высокой прочностью и хорошей теплоизоляцией за счёт применения современных материалов и технологических решений. Технология возведения относительно проста. Основа сооружения – каркас, образованный вертикальными стойками, соединёнными распорками и обвязками.

Снаружи и изнутри каркас стен обшивается листовыми материалами (чаще всего OSB), сайдингом или вагонкой, а в полости стен укладывается утеплитель. Если же на заключительном этапе отделки фасада использовать декоративную штукатурку или облицовочный кирпич, то внешне такое здание ничем не будет отличаться от обычного дома.

В зависимости от технологии возведения, различают два типа каркасных домов:

Щитовой. Монтируется из заранее изготовленных щитов, состоящих из жёсткого каркаса, обшивки, слоя утеплителя и облицовки. Наиболее часто они изготавливаются из СИП панелей.
Рамочный. Основу дома составляет жёсткий каркас из дерева или металлических профилей по технологии, использующей лёгкие тонкостенные стальные конструкции (ЛСТК). После сборки каркас обшивается изнутри и снаружи с закладкой утеплителя между слоями обшивки.

В каркасно-рамочной категории есть несколько разновидностей.

Финские или скандинавские дома с обшивкой и равномерно нагруженным каркасом.

Канадские дома, возведённые по технологии «Платформа» — в них нагрузка не рассредоточивается по каркасу, а распределяется на платформу — основание здания.

Немецкий «Фахверк» — костяк строения составляет сложносоставная конструкция, на которую требуется довольно много разнообразных стройматериалов в отличие от предыдущих вариантов. Кровля и каркас в фахверке являются одним целым.

В Германии такие каркасные дома, встречаются повсеместно. Однако непрофессионалам за такой вариант лучше не браться, нужен высококвалифицированный плотник. Как выглядит фахверк, хорошо видно на фото.

ЛСТК — каркас изготавливается из специально разработанных стальных тонкостенных профилей с последующей обшивкой.

Постройка каркасного дома поэтапно

Для начала нужно наметить общий план, а после выполнить его расширенные рекомендации:

Создание проекта. Схематическое изображение будущего дома с обозначением полной архитектуры и параметров, таких как высота пола и потолков, толщина стен, прокладка коммуникаций, размеры окон и проемов и пр. Чем подробнее схема – тем легче строительство.
Разметка и земляные работы. Сначала место под строительство расчищается и размеряется. Земляные работы включают в себя выемку грунта под котлован. Котлован нужен при ленточном типе фундамента и при строительстве дома с подвалом.
Монтаж. После проведения предварительных работ собирается каркас дома. В каркасе уже устраиваются оконные и дверные проемы, обвязка под крышу, пол, возводятся стены и перегородки.
Отделочные работы. Для эстетики отделка производится как снаружи, так и внутри помещений дома.

Отдельным этапом можно выделить прокладку коммуникаций, если планируется «запитать» дом к водоснабжению и электричеству.

Обзор отзывов

Изучение отзывов владельцев каркасно-щитовых жилых домов, а также наблюдения за их обменом мнениями на специализированных форумах позволяют сделать однозначные выводы — подобная технология пользуется растущей популярностью. Удивительно, но многие из тех, кто в свое время построил дом из бруса, камня или бревна, утверждают — сегодня они отдали бы предпочтение каркасно-щитовой технологии. Объясняют это тем, что уровень комфорта жизни в щитовых каркасниках не уступает, а иногда и превосходит уровень удобства в традиционных строениях, а вот по стоимости они намного выгоднее.

Более того, все признают одним из главных факторов повышенного спроса — скорость возведения. Ведь решиться на постройку собственного дома, а спустя максимум полгода въехать в готовый дом — это похоже на сказку. Да и то, большая часть срока (до 3–4 месяцев) уходит на время, потраченное на изготовление конструкции заводом производителем.

Те, кто уже проживает в таком доме, утверждают: если одновременно начать черновую отделку со сборкой, то дом считается готовым сразу после того, как накроют крышу, установят окна и двери, подведут коммуникации

Даже чистовую отделку можно проводить, уже проживая в доме, что крайне важно для тех, у кого нет жилья. Мотивирует, конечно, и цена

Это иногда первый по важности фактор.

Подобные дома обходятся несравнимо дешевле каменных и деревянных. Кроме того, по мнению жильцов, в таких домах отлично сохраняется тепло, они обладают приятным микроклиматом. Реальные покупатели отмечают множество положительных качеств щитовых каркасников, главное — соблюдение технологий.
