Коптильня горячего копчения своими руками: простой способ сборки

Виды коптилен горячего копчения

Для копчения горячим способом существуют следующие виды коптилен:

  • из нержавейки;
  • из холодильника;
  • из ведра;
  • из кирпича;
  • из бочки;
  • с гидрозатвором;
  • из газового баллона;
  • мангал с коптильней.

Из нержавейки

Для ее изготовления используют листы из нержавеющей стали. Их сваривают в виде чемодана. Внутри приваривают два – три уголка с каждой стороны для укладки на них решеток. Снизу такой чемодан остается открытым, а сверху нужно сделать крышку, которая закроет устройство герметически. На решетки укладывается мясо или рыба, коптильня закрывается крышкой и ставится на огонь.

Коптильня из нержавеющей стали

Из холодильника

У кого на участке есть старый холодильник. Может сделать из него коптилку для горячего копчения. Для этого убираются все внутренности и приваривается три пары уголков – две сверху и одну снизу. Две верхние нужны для укладки на них решеток, а нижняя – для глубоко поддона, в который будет собираться жир в процессе работы. В верхней части холодильника необходимо проделать небольшое отверстие для выхода дыма. Внизу холодильника нужно установить электрическую плиту, а сверху нее поддон с опилками. Включив плиту, опилки начнут тлеть и выделять много дыма, который превратить сырой продукт в копченый. Для того. Чтобы закоптить мясо в таком устройстве, достаточно 2 часов.

Коптильня сделанная из холодильника

Из ведра

Коптильня для горячего копчения – самый простой тип приспособления для копчения продуктов. Устройство ее очень простое – берется ведро из нержавеющей стали, на его дно укладываются опилки или стружки слоем 2-3 см. В средней и в верхней части ведра укладывают решетки с сырым продуктом. Сверху ведро закрывается крышкой и ставиться на огонь. Коптить в ведре достаточно 15 минут, а потом можно пробовать готовую продукцию, но сначала конструкцию необходимо охладить во избежания ожогов.

Коптильня из ведра

Из кирпича

Коптильня горячего копчения из кирпича относится к коптильням стационарным. Возводиться она в любом месте вашего участка. Основное требование для изготовления коптильни горячего копчения своими руками — рассчитать длину рукава для поступления дыма в средину конструкции. Для разжигания такой коптильни можно приспособить печку-буржуйку.

Коптильня из кирпича

Из бочки

Коптильня горячего копчения – самый простой вид агрегатов для копчения рыбы и мяса. Из бочки следует удалить дно и верхнюю часть, установить на двух уровнях решетку и внизу поддон для жира. Бочку необходимо ставят непосредственно на огонь можно коптить горячим способом.

Коптильня из металлической бочки

С гидрозатвором

Коптильню с гидрозатвором можно приобрести в магазине или изготовить из подручных материалов своими руками. С помощью такой установки коптить продукты можно даже на собственной кухне: гидрозатвор наполняется водой, которая препятствует выходу дыма в помещение. Размеры такого устройства, как правило, не очень большие.

Из газового баллона

Коптильня горячего копчения своими руками из газового баллона требует немного сноровки и соблюдения правил безопасности при работе с газовыми устройствами.

Коптильня из газового баллона

Предварительные работы:

  • выпуск газа;
  • удаление газолина;
  • наполнение водой для промывки;
  • удаление вентиля

исполняются вне дома (на любом пустыре). Убедившись в полном отсутствии газа внутри баллона, его можно привести домой и продолжить устройство агрегата. Первым делом вырезается дверь и к ней привариваются петли. Затем следует убрать половину днища и соединить его трубой с топкой. К верней части (где располагался вентиль) приваривается труба для выхода дыма. Внутри баллона ставится решетка для укладки на нее сырых продуктов.

Мангал с коптильней

Это вид коптильни можно отнести к стационарным, если строить из кирпича. Для этого следует тщательно изучить чертеж и строить, придерживаясь все главных параметров. А можно к имеющемуся в доме железному мангалу пристроить бочку, сделать в ней дверь и установить две-три решетки для сырых продуктов. Размеры бочки зависят полностью от размеров мангала. В таком мангале можно одновременно коптить и готовить что-нибудь вкусненькое.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

  • В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
  • В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

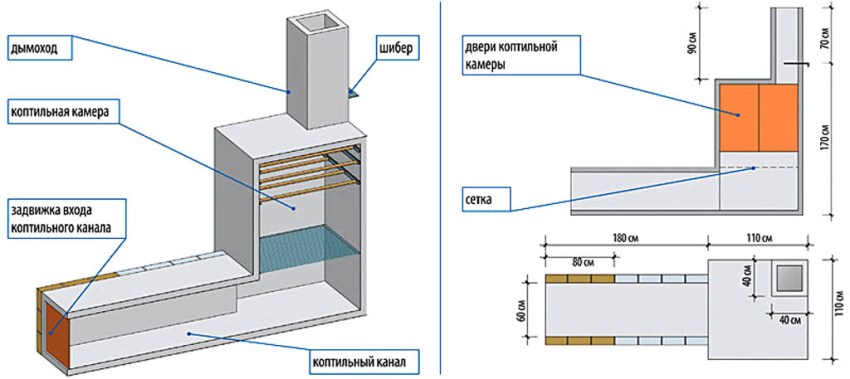

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Популярные статьи  Как правильно пользоваться пистолетом для герметика?

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

  • крышка на 10 мм больше и имеет загнутые края;
  • к верхней части корпуса приварен уголок 15х15мм;
  • в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Правильная коптильня из бачка

Для устройства переносной коптильни, собранной на скорую руку, идеально подойдет металлический бак емкостью от 20 л. Его нужно установить на своеобразный помост из кирпичей, который выстроен в виде двух противоположных стенок. Между ними разводят огонь.

Коптильня горячего копчения своими руками: простой способ сборки

Чтобы изготовить коптильню, на дно бака насыпают стружку слоем 3—5 см. Устанавливают внутрь решетку такого диаметра, чтобы она находилась на расстоянии 10—15 см от дна.

Для этого к решетке можно приварить (или иным способом прикрепить) ножки. Если нет возможности сделать ножки, в стенки бака в 3—4 местах по окружности вкручивают болты. На них и устанавливают решетку.

Аналогичным образом можно сделать второй и третий ярус.

В крышке для бака пробивают или высверливают несколько небольших отверстий для отвода дыма и пара.

Справка. Зола от опилок и перегоревшая стружка — отличное удобрение для грядок, так что горячее копчение — безотходное производство.

Вариант №5. Коптильня холодного копчения из ПЭТ пленки

Итак, вариантов изготовления много, о чем мы только что уже сказали. Мы же начнем с пошаговой инструкции по изготовлению простого приспособления, предназначенного для холодного копчения. Для работы будет использоваться обычная полиэтиленовая пленка.

Шаг первый. Вначале купите саму пленку – потребуется около 2-х метров. Предпочтение отдавайте самому плотному материалу, который, как правило, применяется при обустройстве теплиц. Зашейте «рукав» с одной стороны таким образом, чтобы в результате образовался своего рода мешок.

Шаг второй. Также, чтобы сделать коптильню своими руками, вы должны подыскать небольшой ровный участок земли, площадь которого составляет примерно 1 квадратный метр. Вбейте по углам этого участка деревянные колья, высота которых составляет 2 метра, и соедините их сверху друг с другом при помощи перемычек

Важно, чтобы в результате получилась достаточно устойчивая конструкция

Шаг третий. Далее соедините между собой колья, которые противоположны друг другу, при помощи диагональных кольев (сделайте это в несколько рядов, как показано на изображении).

Шаг четвертый

Рыбу, которую вы заранее подготовили для копчения, повесьте на прутах, при этом важно, чтобы рыбины не соприкасались друг с другом

Шаг пятый. Натяните на конструкцию «мешок» из полиэтиленовой пленки, примерно на ? высоты. Засыпьте площадку 1/2 ведра пылающих углей, а сверху уложите еще зеленую траву.

Шаг шестой. Натяните пленку до самой земли, после чего плотно ее прижмите. Необходимо добиться максимальной герметичности самодельной коптильни. Все, устройство полностью готово к эксплуатации, а времени и сил вы потратили самую малость.

Как сделать мини-коптильню своими руками

Коптильня горячего копчения своими руками: простой способ сборки

Схему и средства формирования мини-коптильни можно подобрать самостоятельно. Главное — учесть, что она должна обеспечивать равномерное прогревание со всех сторон.

Коптильня горячего копчения состоит из двух отсеков: в одном из них размещаются продукты, в другом — опилки. Исходя из этого, сделать мини-коптильню самостоятельно можно, используя подходящие по материалу ненужные вещи.

Коптильня из железного ведра

Применение в качестве основы ведра является одним из самых простых вариантов, обеспечивающих качественное копчение небольших объемов продуктов. Для того чтобы начать создание блюд, нужно:

  • Взять железное ведро и проделать в нем отверстия для прутьев, на которые будут подвешиваться продукты.
  • Подобрать подходящую по размерам крышку и проделать в ней отверстия для выхода дыма.

Коптильня горячего копчения своими руками: простой способ сборки

Для простейшей коптильни подойдет любое железное ведро или схожая по форме и размерам емкость.

  • На дно установить решетку, насыпать опилки.
  • Установить самодельную коптильню на небольшой источник огня, который обеспечит тление опилок. Как только это произойдет, можно подвешивать рыбу и мясо.

Узнайте как изготовить коптильню для домашнего копчения и найдите ответы на интересующие вопросы.

Популярные статьи  Стильный проект евродвушки 33 кв м в Санкт-Петербурге

Коптильня из бочки

По сравнению с предыдущей такая установка обеспечивает большие объемы готовых продуктов.

Коптильня горячего копчения своими руками: простой способ сборки

Для создания мини-коптильни своими руками подойдут как металлические, так и деревянные бочки.

Один из самых популярных вариантов самостоятельного возведения небольшой коптильни предполагает:

  • Очищение бочки от краски — если она металлическая, и мытье и просушивание на солнце — если деревянная.
  • Создание креплений для прутьев на стенках в верхней части емкости.
  • Создание «стакана» из листов металла или готовой трубы диаметром около полуметра и высотой примерно 0.4-0.5 м в зависимости от удобства. На дне бочки проделывается отверстие того же диаметра, «стакан» снизу вставляется в него.
  • Из листа фанеры формируется крышка с грузиком, который обеспечит плотное прилегание.
  • Готовка продуктов производится в течение периода сгорания опилок. Он составляет около часа.

Мясо или рыба считаются готовыми, когда коптильня полностью остывает. При этом на них может осесть небольшое количество недогоревших опилок, которые нужно удалить перед употреблением.

Коптильня горячего копчения своими руками: простой способ сборки

Маленькая коптильня установленная на мангал с углями

Коптильня из корпуса старого маленького холодильника

Еще одним подходящим предметом для изготовления коптильни (но не совсем мини) своими руками является отработавший свой срок холодильник. Для формирования устройства потребуется минимум усилий:

  • Из внутренней части удаляются все пластиковые детали и морозильная камера. Решетки, прежде служащие полками, оставляются для размещения продуктов.
  • На нижнюю часть устанавливается электроплита. Необходимо на три минуты оставить ее в рабочем состоянии, затем выключить и насыпать трехсантиметровый слой щепа.

Коптильня горячего копчения своими руками: простой способ сборки

Старый маленький холодильник пригоден для формирования коптильни, даже если в нем имеются трещины. Нужно лишь закрыть их железными заплатками

Обратите внимание на схему

На полки добавляются продукты, дверца закрывается.

Походная коптильня для холодного копчения из полиэтиленовой плёнки

Обычно конструкция для холодного способа приготовления представляет собой стационарную установку из кирпича. Однако существует способ создать легко собираемую и разбираемую коптильню в походных условиях из подручных средств:

  • Подготавливается около 2 метров плотной полиэтиленовой пленки, используемой для парников.
  • Формируется квадратная площадка с шириной и длиной около метра.
  • В каждом углу площадки устанавливаются 2-метровые колья, сверху закрепляются поперечинами.

Коптильня горячего копчения своими руками: простой способ сборки

При формировании походной коптильни из брусьев и пленки важно убедиться в устойчивости конструкции

  • Между кольями в пару рядов ставятся прутья, на которые будет развешиваться пища.
  • Рыба или мясо подвешиваются так, чтобы между ними оставалось пространство.
  • Примерно до середины конструкции натягивается пленка. Площадка внизу покрывается горящими углями и зеленой травой, которая придаст дыму правильный и безопасный вид.
  • Пленка натягивается до нижнего конца самодельной коптильни.

Коптильня горячего копчения своими руками: простой способ сборки

Пленка прижимается кирпичами или другими предметами, способными обеспечить герметичность.

Минимальное время готовки в такой установке — 3 часа. При необходимости можно повторить процедуру через сутки.

Где лучше расположить?

Очень важно найти правильное место для стационарной коптильни: это не небольшая переносная конструкция, которую можно хранить дома или в гараже и доставать по необходимости. Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче

Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным

Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче. Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным.

Виды коптилен из духовки: собираем самостоятельно

Конструкция коптилки зависит от того, какая плита была использована для изготовления коптилки своими руками.

Коптильня горячего копчения из газовой духовки

Самыми распространёнными плитами и духовками являются газовые. Фактически, это готовая коптилка. Для того, чтобы собрать коптильню из духовки, необходимы несколько решёток, которые можно взять от других аналогичных духовок.

Принцип работы этой установки такой же, как и у других коптилок горячего копчения. Для переоборудования нет необходимости чертить чертеж аппарата. Процесс сборки заключается в установке решёток:

  1. насыпать на дно опилки и щепу;
  2. в самом нижнем ряду креплений установить решётку с поддоном для сбора жира;
  3. на более высоких уровнях установить решётки с продуктами;
  4. зажечь огонь;
  5. после начала дымовыделения уменьшить огонь и поддерживать необходимую температуру внутри камеры.

В качестве поддона можно использовать старый противень. Для увеличения количества рядов решёток и производительности коптилки допускается его установка на подставке на дно коптильной камеры.

Схема коптильни горячего копчения из газовой плиты

При работе из коптилки выходит дым, поэтому такая коптильня для квартиры не подходит. Лучше её использовать на открытом воздухе или в сарае. Во дворе коптильня из газ плиты не подключается к системе газоснабжения, а просто под днищем разводится костёр. Если сделать такую коптильню на даче своими руками, то в ней можно будет готовить различные закуски к праздничному столу.

Коптильня горячего копчения из газовой духовки

Коптильня из печной духовки

Устройство и принцип действия духовки в печке, которая топится дровами или углём, аналогичны газовой. Поэтому эксплуатация коптилки прямо в дровяной печи не отличается от установки для копчения, сделанной из газовой плиты.

Если духовой шкаф демонтирован из печки, то его необходимо установить на подставку, например, из четырёх кирпичей, а под днищем развести небольшой костёр.

Коптильня из печной духовки

Коптильня из электроплиты

В электроплитах устанавливаются электродуховки, По конструкции они отличаются от газовых и твёрдотопливных духовок.

Нагрев камеры производится нагревателями разной конструкции:

  • ТЭНы. На них необходимо установить ёмкость с опилками, например, старую чугунную сковородку.
  • Плоский или дисковый электронагреватель. В этом случае опилки насыпаются прямо на нагреватель.
Популярные статьи  7 советов, как выбрать розетку и выключатель

Если аппарат оборудован встроенным вентилятором, то для ускорения обработки его следует включить. Такая же коптилка делается из электродуховок разной величины.

Коптильни из электроплиты

Коптильня горячего копчения: особенности конструкции

В отличие от холодного способа данный метод подразумевает более сильное температурное воздействие на продукты. В среднем этот показатель составляет 100 ºС. Длительность процесса приготовления меньше, чем при использовании устройств, которые функционируют на дровах.

Коптильня горячего копчения своими руками: простой способ сборки

В коптильне горячего копчения обычно продукты готовятся при температуре 45-55 градусов в течение 1-6 часов

Для работы горячей коптильни потребуется приобрести специальное топливо – щепу. Древесина такого типа позволяет получить необходимую температуру и дым за короткий промежуток времени. Длительность копчения зависит от свойств самого продукта: разновидности, размера и т. п. Прежде чем сделать коптильню горячего копчения своими руками, нужно изучить и другие ее конструктивные особенности.

Такое устройство включает в себя основной элемент – камеру, которая должна обладать высокой герметичностью. В противном случае дым будет попросту рассеиваться, и продукт не приготовится должным образом

Важно запомнить, что герметичный резервуар позволяет достичь одинаковой температуры прогрева мяса и рыбы на всех уровнях. В коптилке может быть несколько таких этажей

Таким образом, устройство коптильни позволяет создавать копчености максимально просто.

Для фиксации продуктов питания используют специальные держатели с крючками или металлические решетки. В коптилке горячего копчения могут комбинироваться способы закрепления провизии.

Коптильня горячего копчения своими руками: простой способ сборки

Схема самодельной коптильни горячего копчения

Камера такого устройства располагается прямо над источником огня. Этим горячая коптилка отличается от приспособления для холодного копчения, имеющего дымопровод. Еще одна особенность горячего агрегата заключается в том, что в его конструкции обязательно должен присутствовать поддон. Этот элемент необходим для сборки жира, выделяющегося в процессе приготовления продуктов.

Коптильня горячего копчения своими руками: преимущества

Важно понять, что конструкция устройств для копчения горячим способом проще, если сравнивать ее с аппаратами для холодного копчения. Это позволяет без особого труда собирать такие агрегаты в домашних условиях

Перед тем как приступить к изготовлению данного устройства, рекомендуется обратить внимание на его фото. Коптильня горячего копчения выглядит довольно просто, являясь при этом эффективным приспособлением для приготовления пищи

Материалы, из которых собираются эти конструкции, стоят недорого. Поэтому горячую коптилку можно назвать выгодным приспособлением с финансовой точки зрения. В случае необходимости можно сделать переносное устройство, которое будет иметь компактные размеры. Такая коптилка подойдет для туристических походов и загородных поездок. Благодаря небольшим размерам ее без труда можно транспортировать в багажнике автомобиля.

Коптильня для горячего копчения способствует быстрому приготовлению деликатесных блюд. Скорость процесса копчения зависит от того, какой продукт подвергается обработке, и от его размеров. В зависимости от этих факторов длительность готовки может составлять от 15 минут до 4 часов.

Коптильня горячего копчения своими руками: простой способ сборки

Так как материалы из которых изготавливают коптильню стоят недорого, эту конструкцию можно назвать выгодной с финансовой точки зрения

Приготовленные мясные и другие блюда не требуют дополнительной обработки. Однако такое устройство имеет и свои недостатки. Основным из них является то, что готовые продукты отличаются небольшим сроком годности. Как правило, он составляет 3-4 дня. В любом случае такую конструкцию довольно просто изготовить. Домашняя коптилка горячего типа – отличное и эффективное средство, позволяющее получить копчености за считанные часы.

Из старого холодильника

Многие дачники предпочитают не избавляться от старой нерабочей техники, а отвозить ее на дачу. Если избавить нерабочий холодильник от электрической начинки и прочих «внутренностей», то оставшуюся коробку можно превратить в удобную и вместительную коптильню.

Коптильня горячего копчения своими руками: простой способ сборки

В крыше необходимо проделать отверстие небольшого размера для будущего дымохода. Внутри коробки же на разных уровнях следует установить попарно шесть уголков, на которых впоследствии будут располагаться решетки для поддона и продуктов и крюки для копчения, а также поддон для стекающего с продуктов жира. Кроме поддона для жира, понадобится еще и поддон для опилок или стружки; он устанавливается в самом низу конструкции.

Фото коптильни своими руками

Также рекомендуем просмотреть:

  • Мельница своими руками
  • Мотоблок своими руками
  • Калитка своими руками
  • Летний душ своими руками
  • Садовые фигуры своими руками
  • Качели своими руками
  • Туалет на даче своими руками
  • Садовые дорожки своими руками
  • Детская площадка своими руками
  • Веранда своими руками
  • Сарай своими руками
  • Пруд своими руками
  • Грядки своими руками
  • Курятник своими руками
  • Цветник своими руками
  • Септик своими руками
  • Фонтан своими руками
  • Поделки из покрышек своими руками
  • Погреб своими руками
  • Ловушка для мух своими руками
  • Вольер своими руками
  • Бассейн своими руками
  • Навес своими руками
  • Огород своими руками
  • Крыльцо своими руками
  • Тротуарная плитка своими руками
  • Детская кроватка своими руками
  • Мангал своими руками
  • Бочка своими руками
  • Гамак своими руками
  • Ландшафтный дизайн своими руками
  • Клумбы своими руками
  • Теплица своими руками
  • Альпийская горка своими руками
  • Сделать клетку своими руками
  • Как украсить двор своими руками
  • Полив своими руками
  • Поилка своими руками
  • Бытовка своими руками
  • Удочка своими руками
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
