Монтаж водяного теплого пола своими руками: видео, схемы, технология

Способы укладки трубопровода

Методика укладки трубы для «тёплого пола» используется в зависимости от материала, из которого выполнено черновое покрытие. Если основание представляет собой бетонную поверхность, то выбирают «мокрый» способ монтажа. Водяной пол в деревянном доме выводят «сухим» способом.

  • «Мокрый» способ монтажа предполагает использование бетонной стяжки.
  • Основание изолируют от влаги, утепляют.
  • По нижнему периметру стен устанавливают демпферную ленту.
  • На пол укладывают отражающий экран из фольгированного материала и крепления для трубопровода.
  • Магистраль выводят «улиткой» или «змейкой».
  • Монтаж с использованием мокрой стяжки для тёплого водяного пола будет легче выполнить своими руками, если использовать перфорированные маты. Они послужат дополнительным утеплителем, подходят для укладки тёплого водяного пола на деревянном покрытии.
  • Трубопровод закрывают бетонной стяжкой 8 см.

Бетон изготавливают из щебня, отсева песка, цемента и воды. Чтобы повысить эластичность покрытия в раствор добавляют пластификаторы или фибру из металлических, пластиковых или древесных волокон. Наполнители повысят теплоотдачу бетонного покрытия.

Для приготовления раствор следует соблюдать пропорции:

  • щебень 20 мм – 2 ведра (по 10 л);
  • отсев 5 мм – 4 в.;
  • 1 в. цемента;
  • 7 л воды.

При использовании полусухого раствора воды требуется меньше. Смесь должна держать форму при сжатии, не прилипать к рукам. Высыхает мокрая стяжка 28 дней, полусухая 14 дней. Облицовку пола выполняют из любого материала. Чтобы уложить напольную магистраль в бане используют только мокрый способ монтажа.

Существует несколько методик укладки труб для тёплого водяного пола. Черновое основание утепляют, изолируют от влаги.

Далее выполняют монтаж магистрали:

  1. на лагах; формируют поверхность из листов ГВЛ; укладывают термораспределяющие пластины; в них располагают трубы; на лагах выполняют обрешётку;
  2. на досках; с помощью штробореза на деревянном полу выводят контур для магистрали; укладывают отражающий экран; укрепляют водяной контур;
  3. формируют контур из заготовок; используют фанеру или доски;

В загородных домах, не имеющих центрального отопления, устанавливают тёплый водяной пол. Монтаж выполняют своими руками. Необходимо провести все расчёты системы обогрева для отдельных помещений. Для укладки магистрали используют различные способы.

Предпочтительнее закрыть трубопровод бетонной стяжкой, но на деревянном полу сделать это затруднительно, поэтому прибегают к сухому способу монтажа напольной магистрали.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Водяной теплый пол

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Профильные маты для укладки теплого пола

Схемы подключения к источнику тепла

Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.

В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу

Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

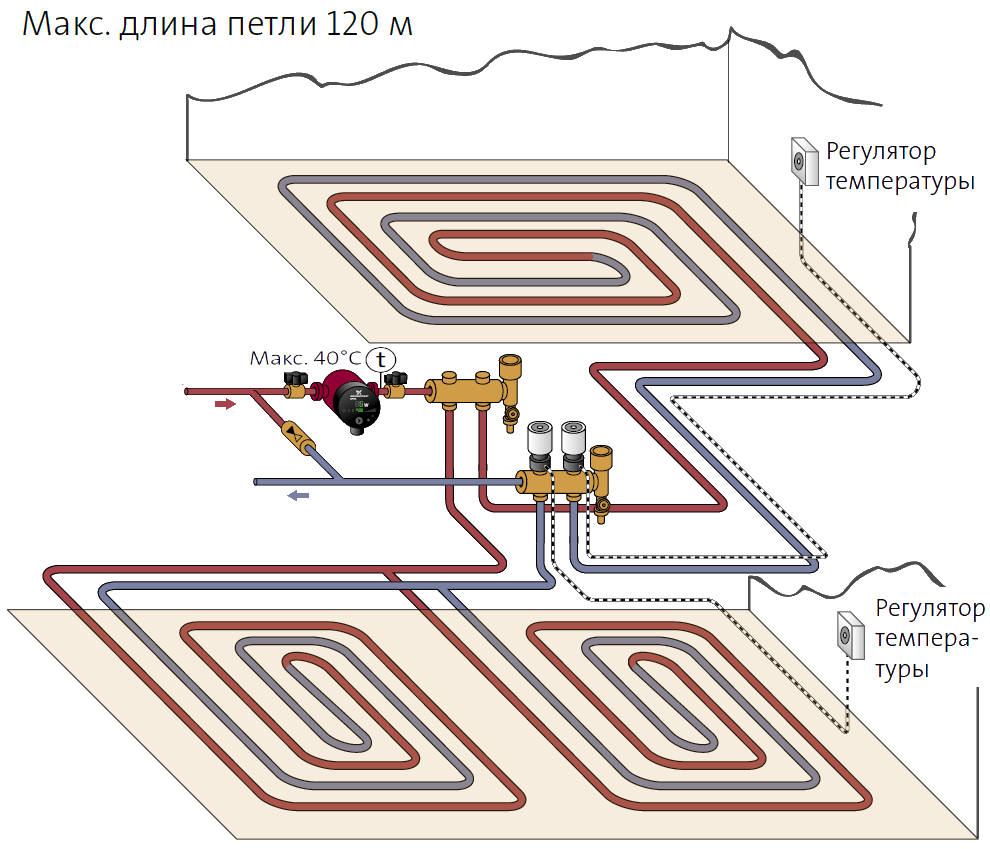

Монтажная схема подключения водяного теплого пола

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Схема водяного теплого пола

Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.

Видео – Монтаж теплого водяного пола

Теплый пол, работающий за счет воды – один из лучших вариантов подогрева для полов в частном доме

Но важно правильно оценить условия эксплуатации системы и выбрать подходящий вариант схемы

В целом, это сделать не сложно, если со всем вниманием отнестись к данному виду работ

Укладка теплых водяных полов – преимущества и недостатки системы

Преимущества

  • Благодаря использованию теплых водяных полов появляется возможность обогрева больших площадей при весьма значительной экономии теплоэнергии.
  • Обеспечивают равномерный нагрев помещения, без холодных или перегретых участков.
  • Позволяют получить как можно более комфортный для проживания человека температурный режим.
  • Не нуждаются в специальном техническом обслуживании в процессе эксплуатации.
  • Борется с сыростью, при этом поддерживая оптимальный уровень влажности в помещении.
  • Теплый пол водяной, укладка  которого занимает минимум времени, способен прослужить не менее 50 лет.
  • Не создают электромагнитных полей.
  • На одну единицу площади ограниченный размер нагрузки. Как правило – меньше, чем у инфракрасной пленки или кабельного пола.
  • При повреждении одного участка или секции, а также последовательном подключении трубопровода отключение этой части и дальнейшая эксплуатация системы невозможны. В подобных случаях потребуется проведение дорогостоящего ремонта.

Недостатки

  • длительный и относительно сложный монтаж;
  • неудобства связанные с долгой и кропотливой укладкой;
  • необходимость армирования трубы либо стяжки;
  • необходимость использования гидроизоляционного слоя, то есть пленки;

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Популярные статьи  Как крепить ПВХ-панелей на стены или потолок?

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

  1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
  2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
  3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

  4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
  5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
  6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

  7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
  8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
  9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Достоинства и недостатки

К плюсам водяного теплого пола принято относить:

  • высокая эффективность обогрева, обеспечивающая значительную экономию;
  • возможность использования в качестве основного источника обогрева;
  • равномерный нагрев всей площади пола, обеспечивающий отсутствие более холодных или теплых уголков в комнате;
  • срок эксплуатации превышает 50 лет;
  • нет увеличения влажности, температура в доме легко регулируется;
  • отсутствуют радиаторы и разводка, ухудшающие интерьер помещений;
  • безопасность, практически полное отсутствие ухода.

Недостатки:

  • использовать теплый пол в квартире и подключать его к централизованной системе отопления запрещено;
  • монтаж системы представляет определенную сложность;
  • необходимо дополнительное оборудование (нагревательный котел и циркуляционный насос);
  • существует опасность протечки, которую иногда крайне сложно устранить.

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

  • высокая степень экономичности энергоресурсов:
  • стабильные показатели надёжности и безопасности правильно смонтированной системы;
  • хороший потенциал использования в качестве основной отопительной системы;
  • отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Схематическое проектирование тёплых водяных полов

Преимущества гидравлического пола

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Водяной теплый пол

Пол становится источником тепла в помещении, обеспечивая горизонтальный равномерный прогрев в любом участке помещения. Тепло распространяется вертикально, создавая естественный эффект «ноги в тепле, голова в холоде», в отличие от радиаторного отопления, когда тепло идет вверх и затем возвращается вниз.

Особенно хорошо работает такая система обогрева там, где высокие потолки. Воздух не пересыхает, квартира прогревается равномерно. Эстетически гидравлические полы тоже выигрывают, поскольку нет нужды в настенных радиаторах, пространство освобождается. Кроме этого, водяной теплый пол экономически выгоден в эксплуатации, энергопотребление его ниже, а значит, снижаются расходы на содержание системы.

Водяной теплый пол – преимущества и недостатки

Плюсы:

эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;

обеспечение естественной циркуляции воздуха;

совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);

возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;

снижение расходов на отопление на 20-40% (в сравнении с радиаторным);

независимость от электроснабжения (и перебоев в электросети);

возможность регулировать температуру в отдельных комнатах и в любой время суток;

минимальные расходы при самостоятельном монтаже;

улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;

длительный срок эксплуатации.
Эффективное распределение тепла — сравнение теплого пола и радиаторного отопления

Минусы:

инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);

сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;

высокая стоимость монтажа;

трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;

уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;

исключается использование таких напольных покрытий как ковролин, ковер или палас;

возможность протечки (в квартире – затопление соседей снизу, в частном доме – подвала);

низкая ремонтопригодность системы труб;

запрещена установка в квартире многоэтажного дома (или необходимо получение специального разрешения). Даже если сделать в квартире, обогрев будет работать только в отопительный сезон.
Тепловой поток водяного теплого пола

2 этап – комплектующие для теплого пола

Теплый пол водяной, это сложная система труб с теплоносителем. Поэтому перечислим, что нужно для устройства теплого пола (компоненты системы).

Котел для теплого водяного пола

Оптимальный и распространенный вариант в частном доме (квартире) – подключение к газовому котлу. Если в квартире нет индивидуального отопления, можно подключиться к магистрали центрального отопления, но теряется автономность проекта.

Также возможно использование электро-водяных полов. Их особенность в том, что греющий кабель уложен внутри трубы, что гарантирует равномерный прогрев теплоносителя (воды, этиленгликоля, пропиленгликоля) по всей длине контура. Несомненное достоинство заключается в возможности установки в многоквартирных домах (т.к. они не подключены к магистрали отопления, а значит отсутствует риск повреждения узла крепления). Но есть и существенный недостаток – высокая стоимость электроэнергии, которая необходима для обеспечения функционирования (нагревания) системы.

Популярные статьи  30 идей, как украсить пустую стену + фото

Расчетная мощность котла должна быть на 15-20% выше суммарной мощность всех полов в помещении.

Циркуляционный насос для теплого пола

Необходим для обеспечения движения теплоносителя в системе. Встроенный в котел насос не справится с нагрузкой, если площадь дома превышает 100 м.кв.

Трубы для теплого водяного пола

медные трубы по мнению специалистов считаются идеальным вариантом – долговечные, отличаются высокой теплоотдачей, но их стоимость существенно увеличит бюджет монтажа;

трубы из металлопластика лидируют по соотношению цена/качество. Их состав исключает появление коррозии и накоплений, что оставляет неизменным диаметр проходного сечения трубы. Кроме того, металлопластиковые трубы имеют малый вес, легко гнутся и обладают высоким температурным пределом.

полипропиленовые трубы привлекают низкой ценой, но высока вероятность купить некачественный товар.

PEX-трубы из сшитого полиэтилена отличаются надежностью, но требуют жесткого крепления, т.к. при нагреве распрямляются. Пользователи рекомендуют уменьшать шаг крепления держателей при использовании РЕХ-труб в 2-3 раза.

Оптимальное сечение – 16-20 мм. Расход труб на 1 м.кв. 5-6 м.п. (при шаге в 200 мм).

Примечание. Согласно отзывам, пользователи советуют использовать продукцию только известных марок (Uponor, Rehau).

Утеплитель для теплого водяного пола

В качестве теплоизоляции можно использовать материалы:

фольгированный полиэтилен (при минимальной проектной толщине теплого пола);

пенополистирол. Пользователи рекомендуют использовать готовые теплоизоляционные маты, имеющие выступы для укладки труб с шагом 50х50 мм;

минеральная вата. Пользователи плохо отзываются о вате в случае устройства бетонной системы из-за способности минваты поглощать часть влаги из раствора.

Совет. Теплоизоляционный слой (толщина утеплителя для теплого пола) над подвалом, в цокольном этаже, на первом этаже в частном доме, должен быть толще. Кроме того, чем выше предполагаемая температура теплоносителя, тем толще нужно делать слой теплоизоляции.

Счетчик расхода тепла

Установка теплосчетчика в квартире актуальна при получении разрешения на устройство теплого пола водяного в многоквартирном доме.

Армирующая сетка для теплого пола

По поводу укладки армированной стеки мнения пользователей расходятся. В целом, сетка для армирования позволит дополнительно усилить бетонную стяжку после прокладки системы труб.

Устройство

Монтаж водяного теплого пола своими руками: видео, схемы, технология

В распределительный узел входят:

  • насос (на естественной циркуляции теплый пол работать не сможет);
  • коллектор, обеспечивающий лучевую разводку теплоносителя по отдельным контурам (коллектор для теплого водяного пола);
  • смеситель, поддерживающий оптимальную температуру в разных контурах. В этом качестве могут использоваться двух- и трехходовые краны, термоголовки. В автоматизированных системах за поддержанием температуры следит сервопривод;
  • манометр, воздушный клапан.

Трубопровод – это уложенная спиралью или змейкой труба сечением до 2 см (предпочтительно 1,6), закрытая сверху стяжкой или напольным покрытием (о трубах для теплого водяного пола).

Чем лучше делать теплый водяной пол, зависит от бюджета: экономичный вариант – труба из металлопластика или сшитого полиэтилена, дорогой – медная.

Медные трубы прочны, долговечны, хорошо гнутся, не подвергаются коррозии. Металлопластик недорогой, тоже долго служит, лучше держит нагрузку, чем сшитый полиэтилен. У полипропиленовых труб есть серьезный недостаток для теплых полов: они плохо гнутся.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Неподходящий вариант – нержавейка: не гнется, при укладке потребуется большой объем сварочных работ (резьбовые и фитинговые соединения в конструкции теплых полов недопустимы).

Максимальная длина одного контура – 100 метров, оптимальная – 80. Если этого не хватает для обогрева комнаты, делают больше одного контура. В разных комнатах контуры разные, т.к. температурные режимы различны (например, в спальне и на нежилой веранде).

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Популярные статьи  Биокамин в интерьере

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Трубы для теплого пола

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Схема подключения теплого пола

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Варианты укладки труб

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

Теплый пол на деревянном основании

Фото укладки труб теплого пола

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
