Направляющие для раздвижных дверей

Варианты исполнения сдвижных дверей

Конструктивное исполнение раздвижных видов, оформление могут существенно отличаться, как и используемая фурнитура. Производители предлагают достаточно большой ассортимент, что позволяет выбрать наиболее подходящую модель. Раздвижные системы отличаются по:

• Материалу дверного полотна. Для изготовления чаще всего используется МДФ, дерево, стекло, пластик, металл. Стеклянные варианты особенно актуальны в современном интерьере. Возможно различное сочетание перечисленных материалов в зависимости от того, где производится монтаж конструкции.
• Количеству створок. Зависит от конструктивных особенностей и ширины дверного проема. В спальнях часто производится монтаж одностворчатой конструкции. Для каждой модели подбирается своя фурнитура.
• Способу движения. В зависимости от конструкции, двигается по направляющему рельсу, расположенному внизу или вверху. Конкретный способ обеспечивает фурнитура с подходящими эксплуатационными характеристиками.
• Направлению движения. Существуют разновидности, допускающие открытие: в одну определенную сторону, обе, а также телескопические. Все зависит от характеристик и конструкции приобретаемой фурнитуры.
• Месту расположения направляющих рельс, воспринимающих основную нагрузку. У некоторых образцов, они крепятся к полу и потолку, у других – к полу и стене, только к стене. В каждом случае приобретается фурнитура нужного размера и формы.

При выборе подходящего варианта следует учитывать место установки. Если нужно визуально увеличить высоту помещения, рекомендуется выбрать вариант с креплением профиля к потолку, приобретя подходящую фурнитуру. Если отказаться от использования направляющего рельса прикрепленного к полу, удастся сохранить целостность напольного покрытия в доме. В таком случае фурнитура и конструкция в целом должны быть способны выдержать нагрузку. Какой вариант двери лучше, каждый решает в индивидуальном порядке.

Возможные конструкции

Конструктивное исполнение дверей различно. Наиболее простыми с точки зрения установки являются двери-купе. Их монтаж владельцы без труда выполняют собственными силами, приобретя нужную фурнитуру. Необходимо учитывать, что проем должен быть ровным, в стена – способной выдержать нагрузку.

Однако от моделей купе многие отказываются, так как в случае их установки придется убрать мебель из зоны, куда откатывается створка. Кроме того, они не обеспечивают необходимый уровень звукоизоляции. Повысить его крайне сложно, поскольку в процессе монтажа предусматривается специальный технологический зазор, предотвращающий касание стены полотном.

Кассетные лишены ряда перечисленных недостатков. Для открытия производится установка специальной ниши, куда сдвигается система. Закрепив по периметру проема специальный уплотнитель, удается повысить уровень звукоизоляции. Однако монтаж таких раздвижных систем возможна только во время ремонта. Если стена не полая или не имеет достаточную толщину, придется выполнить установку специальной каркасной конструкции, что несколько уменьшит полезную площадь помещения.

Конструкция каскадных похожа на купе. При их применении, количество направляющих рельс зависит от количества полотен. Приобретается соответствующая фурнитура. Монтаж сопряжен с определенными трудностями, потому установка кассетной модели редко выполняется своими руками.

Комплектность раздвижной системы

Типовой комплект состоит из:

• Дверного полотна, размеры которого согласуются с габаритами проема.
• Комплекта наличников, декоративной плиты, используемых для отделки после завершения установки.
• Роликового механизма, обеспечивающего работоспособность.
• Направляющих рельс, определяющих направление движения.
• Комплекта крепежных элементов. Перечень и размеры зависят от характеристик используемой фурнитуры.

При заказе особое внимание рекомендуется уделить роликовому механизму и фурнитуре

Важно конструктивное исполнение и максимальная нагрузка, которую они смогут воспринимать. Проводимый производителем тест позволяет определить максимальный вес устанавливаемой двери. Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна

Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна

Проводимый производителем тест позволяет определить максимальный вес устанавливаемой двери. Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна.

Разновидности подвесных дверей

Все подвесные системы имеют один принцип работы. Конструкция состоит из одного или нескольких полотен, на которых закреплены колесные крепежные элементы. В процессе открывания двери полотна двигаются вдоль стены, но внешний вид изделия будет всецело зависеть от его размера.

Всего можно выделить два типа подвесных дверей:

• Складные. Еще называются гармошка или книжка из-за большого количества створок;
• Параллельно-сдвижные. Сюда относятся конструкции, имеющие одну или несколько створок.

Каждая из конструкций имеет способы открывания. Таким образом среди параллельно-сдвижных моделей дверей стоит выделить:

• Скрытые;
• Кассетный тип;
• Каскадные;
• Купе;
• Радиусные.

Подвесная межкомнатная дверь на роликах представлена в большом ассортименте, среди которого каждый сможет подобрать вариант, дополняющий стилистику помещения. Среди всего разнообразия моделей можно выбрать деревянный вариант двери со вставками зеркал, стекла или конструкцию из пластика, если стиль помещения хай-тек.

В монтаже подвесная конструкция немного тяжелее, ведь перед тем, как ее устанавливать, стоит позаботиться о том, чтобы стена была идеально ровной, в противном случае никакого толка от подвесных дверей не будет. Также стоит подойти со всей ответственностью к выбору фурнитуры, это позволит в дальнейшем избежать заедания роликов.

Кассетный вариант

При установке раздвижной конструкции необходимо освободить стену, где будет происходить движение полотна и иногда данное требование вызывает некоторые неудобства, но при установке дверей кассетного типа этого можно избежать.
Их особенность заключается в том, что они углубляются в стену. Сделать это можно двумя способами. Во время строительства можно дома сделать проем значительно шире, но в этом случае установка дверей кассетного типа должна быть запланирована заранее.

Если же хозяева выявили желание установить кассетную дверь в уже готовом доме, то необходимо обустраивать проем в уже готовых стенах. Такой вариант конструкции обладает одним несомненным преимуществом – полотно располагается в проеме, благодаря чему обладает хорошей звукоизоляцией и не пропустит лишние запахи, например, из кухни.

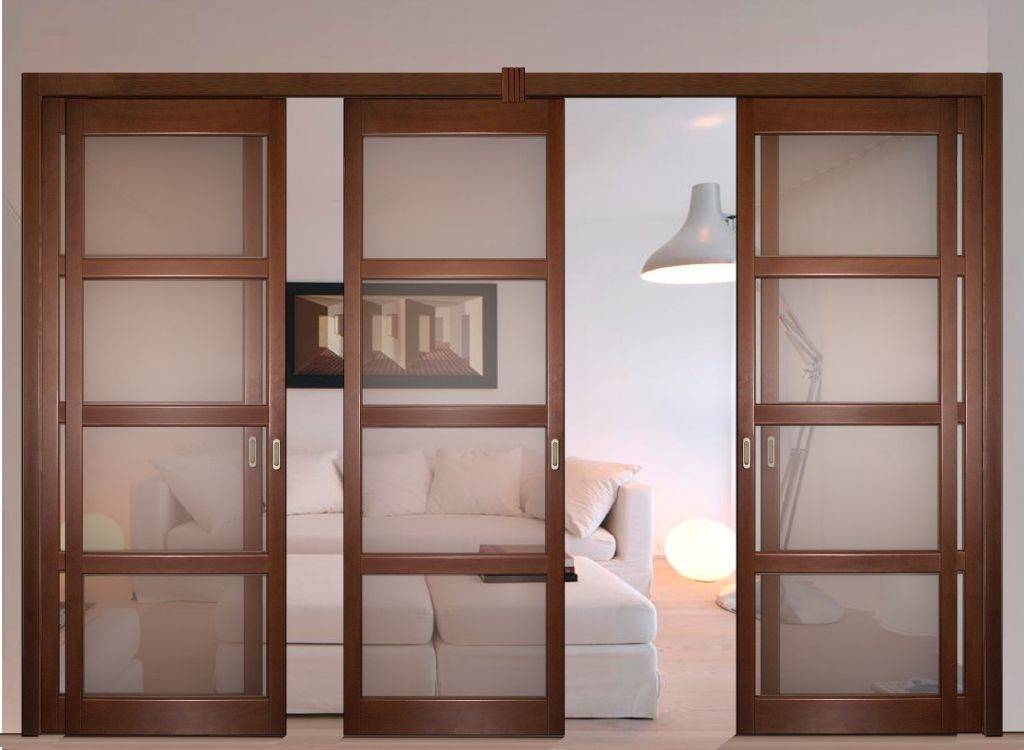

Каскадный вариант

Данный тип двери отлично подойдет для квартир или домов с небольшой площадью. Конструкция состоит из нескольких створок, которые перемещаются под отдельным подвесным направляющим.

Преимуществом данного типа межкомнатных дверей является то, что с их помощью можно изменить внутреннее пространство помещения. Они могут выполнять роль временной перегородки с одним полотном или же можно сдвинуть всю конструкцию в одну сторону для увеличения площади в случае прихода гостей.

Гармошка

Подвесные межкомнатные двери открываются по принципу гармошки. Она состоит из нескольких нешироких полотен, которые при открывании плотно прилегают друг к другу. В закрытом же состоянии составляют собой единую плоскость, но не всегда идеально ровную.

Среди преимуществ стоит выделить их небольшую стоимость среди всех дверей подвесного типа. Они просты в применении и монтаже своими руками. Но вот что касается звукоизоляции, то гармошка далека от идеала. Поэтому чаще всего такой вариант двери устанавливается в кладовых или гардеробных.

Подвесные двустворчатые конструкции

Самый традиционный вариант. Установка межкомнатных дверей происходит на верхние подвесы, а монтаж полностью зависит от размера полотен. Легкость перемещения обеспечивается благодаря установленным роликам, которые перемещаются по верхней направляющей. Чтобы убрать лишние шумы от работы подвесной системы, шарниры отделываются резиновым или пластиковым материалом.

Для того, чтобы скрыть верхнюю направляющую, применяется декоративная накладка из дерева или пластика в тон конструкции, но при желании можно все оставить как есть. Специалисты рекомендуют во избежание излишней концентрации внимания на декоративной отделке сделать такую декоративную панель по всему периметру комнаты.

Разновидности систем раздвижных межкомнатных дверей

Существуют такие виды систем раздвижения, как компланарные, fast, скрытые и поворотные.

Компланарная конструкция для раздвижных дверей является универсальным и удобным вариантом, совмещающим в себе несколько механизмов. Она предполагает наличие отдельных полозьев для каждой створки двери. При полном открывании дверного проема каждая часть наезжает на другую, ложась поверх нее. Конструкции могут иметь два или три полотна. В зависимости от этого устанавливают двух- или трехполозную направляющую.

Разновидности систем открывания раздвижных межкомнатных дверей

Альтернативным вариантом является установка трех створок дверей на двухполозную направляющую таким образом, что средняя часть располагается на одной рельсе, а две крайние – на другой. В закрытом виде система имеет вид ступенчатой конструкции открытого типа, где одна створка всегда будет на виду.

Такая конструкция имеет специальные кронштейны с ходовым механизмом, который фиксирует полотна в определенном положении. Поэтому при закрытой двери все створки выстраиваются в одну линию, закрывая направляющие, что делает систему-лесенку незаметной. При движении створка слегка сдвигается вперед, потом перемещается в сторону.

В системе fast механизм основан на опорах. Он имеет узкие направляющие без каркаса, которые могут быть представлены одинарными или двойными конструкциями. Рельсы выполняются в виде металлических или пластиковых направляющих для раздвижных дверей. Установка такого механизма не нуждается во фрезеровке.

Компланарная системе считается самой удобной и универсальной

Скрытая система полностью спрятана от посторонних глаз. Механизм может располагаться над проемом или быть встроен в саму дверь. Оба варианта способствуют расширению пространства. Если скрытый механизм для раздвижных дверей размещен внутри двери, на стену монтируются только ролики и крепления. Создается ощущение, что дверь парит в воздухе. Такие двери выглядят весьма изящно и оригинально, поэтому идеально вписываются в современный интерьер.

Поворотная система укомплектована алюминиевым профилем и крепежными элементами из этого же материала для фиксации створок. Механизм является прочным, надежным и простым в эксплуатации. Двери обычно состоят из двух полотен и при открывании складываются в гармошку, занимая пространство вдоль стены.

Основные виды механизмов для раздвижных дверей

Перед тем, как выбрать механизм для раздвижных дверей, необходимо внимательно изучить все доступные на сегодняшний день варианты. Самым простым считается подвесной механизм. С конструктивной точки зрения подвесные системы состоят только из одной, но очень мощной, направляющей, которая с легкостью способна выдержать достаточно высокие нагрузки. В нижней части конструкции находится специальный паз с гребневым упором. Эта конструкция предотвращает раскачивание створок во время движения. Именно паз не позволяет створкам двигаться со стороны в сторону. А вот свободное положение роликов может привести в будущем к незначительному перекашиванию полотна. Справедливости ради стоит отметить, что подвесные системы привлекают покупателей своей доступной стоимостью. Но при достаточно частом использовании они могут выйти из строя, что повлечет необходимость в замене конструктивных элементов.

Системы с двумя направляющими считаются отличной альтернативой подвесным конструкциям. Эти системы имеют в нижней части конструкции желоб с дополнительным движущимся роликом. Его задача заключается не только в перемещении полотна из стороны в сторону, но и в обеспечении нужного упора. Чаще всего система с двумя направляющими используется как основной механизм раздвижной двери гармошка. Можно их встретить и на дверях купе.

Имейте в виду, что ролики оборудуются подшипниками, которые значительно увеличивают плавность хода, а также улучшают срок годности механизма. Количество, установленных в модели роликов, зависит от массы полотна. Для тяжелых дверей необходимо устанавливать не менее четырех колесиков в каждой каретке.

Всего существует несколько вариантов механизмов:

1. Однополозный механизм. В этом случае полотно перемещается по верхней направляющей, а нижняя не монтируется.
2. Двухполозный механизм. В данном случае для движения створок используется нижняя направляющая, а верхняя применяется только лишь для поддержания полотна в вертикальном положении.

Движение створок осуществляется:

1. Вдоль стен помещения.
2. Внутрь кассеты или же внутрь стены.
3. Движущаяся створка полностью или частично перекрывает зафиксированное полотно.

Плюсы и минусы купейных систем

Купейная система представляет собой устройство, дающее возможность открывать двери в единой плоскости. По мнению дизайнеров, в сравнении с классическим оформлением дверных проемов при помощи навесных дверей, применение раздвижных конструкций имеет целый ряд положительных моментов:

• Для радиуса открывания обычных дверей обязательно требуется некоторое количество незанятого пространства. За счет механизмов, обеспечивающих движение дверных полотен в одной плоскости, раздвижные двери способствуют более экономному использованию квадратных метров жилища.
• Раздвижные конструкции более удачны для безопасного и эргономичного разделения межкомнатного пространства. В отличие от классических, купейные модели не способны нанести травму или повредить покрытие стены при случайном распахивании от порыва сквозняка.
• Двери, свободно двигающиеся по направляющей в виде длинного напольного шипа или рельса, успешно применяются для организации систем хранения вещей в шкафах-купе и встроенных мини-гардеробных. Применение таких дверей способствует существенной экономии и рациональному использованию площади.

• Раздвижные плоскости незаменимы для временного зонирования единого большого пространства на несколько небольших помещений.
• Панорамные раздвижные двери несут не только функциональную, но и эстетическую нагрузку, позволяя мгновенно превратить гостиную или спальню в открытую террасу.

В качестве недостатка купейных систем можно обозначить довольно высокую стоимость. Кроме того, их монтаж требует правильной подготовительной работы опытных специалистов, поскольку для обеспечения красоты двери и долговечности направляющих механизмов потребуются идеально ровные горизонтальные поверхности пола и потолка. Следует также отметить, что отдельные недорогие модели купейных дверей проигрывают распахивающимся створкам в плане звукоизоляции.

Разновидности: их различия

Отличаются по типу движущегося механизма. Классифицируют на подвесные, рельсовые. У каждой разновидности свои преимущества и минусы.

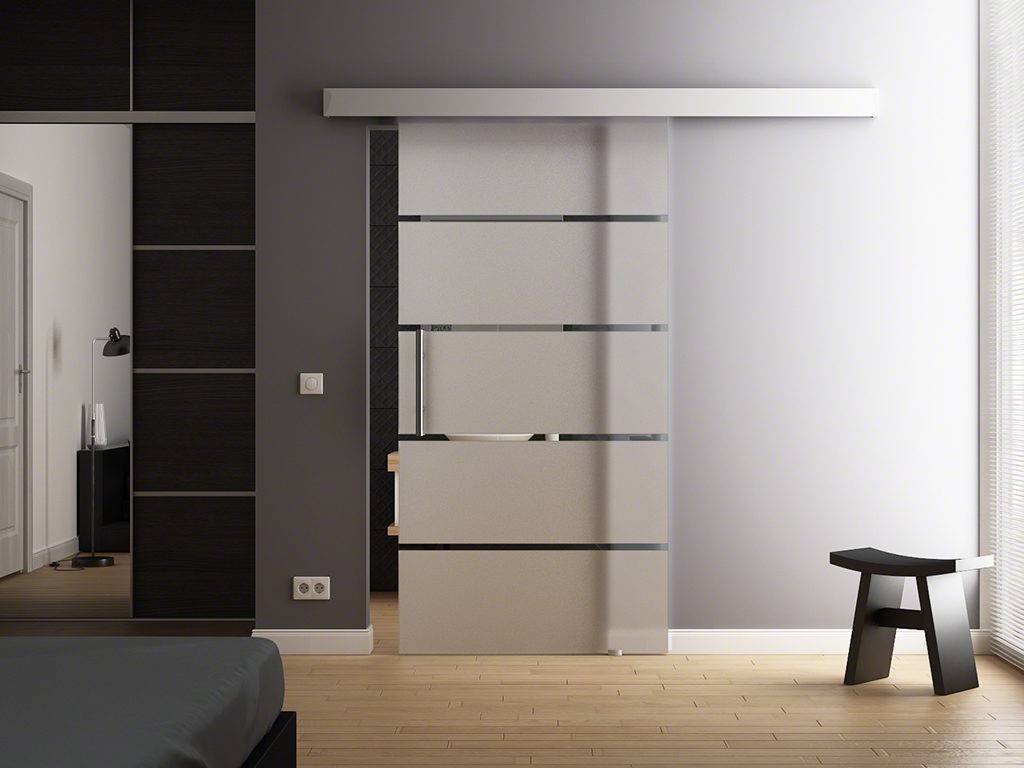

Подвесная с верхней рельсой

Подвесная включает профиль квадратной формы с пазом. Внутри него две планки, по ним передвигаются ролики. Направляющая и ролики металлические, но обязательно дополняются накладками из пластика, иногда из резины, чтобы обеспечить мягкость и бесшумность работы.

В процессе установки с верхней рельсой пол остается свободным, так как все крепления располагаются сверху. Это самый просто устроенный механизм, инструкция по монтажу состоит из таких этапов:

1. Закрепление профильной рельсы.
2. Монтаж роликов к полотну.
3. Вставка роликов с коробкой в пазы рельсы.
4. Монтирование задвижек, чтобы ограничить движение.
5. Крепление декоративной накладки к фурнитуре.

Установка несложная, в комплекте с покупными моделями всегда имеются заглушки, ролики, профиль. Недостаток – плохая изоляция шума.

Сдвижная

У нее имеется две рельсы. Ролики устанавливаются и наверху, и внизу. Данный метод придает больше устойчивости. Но в нижней рельсе постоянно будет забиваться пыль, соринки, затрудняя процесс уборки.

Монтаж двери своими руками

Приступать к непосредственной установке раздвижной системы необходимо только тогда, когда будут полностью выровнены стены. Также желательно, чтобы пол уже был полностью готов к эксплуатации, если же он еще в процессе обустройства, то при установке межкомнатной двери стоит учитывать высоту пола.

Стоит перед монтажом также определиться с количеством полотен: если их, например, два, то с обеих сторон проема должно быть свободное пространство.

Шаг 1. Монтаж бруса

В начале приступают к установке верхнего бруса. Наносится разметка на стене для определения его местоположения. Для этого необходимо взять створку, приложить ее плотно к проему и с учетом ширины рельсы и зазора в 5 мм отметить место, где будет крепиться балка. Створку теперь можно отставить в сторону и провести горизонтальную линию.

Если полотно двери будет открываться в правую сторону, то необходимо, чтобы середина балки размещалась над правой половиной коробки. При помощи уровня ее выставляют ровно и просверливают отверстия в брусе и стене, после чего надежно крепят анкерами.

Шаг 2. Установка направляющей

Теперь необходимо прикрутить верхний рельс к нижней плоскости установленного бруса. Также для легкости монтажа его можно прикрепить еще до того, как проводить монтаж балки. После того, как верхний рельс прикреплен, в него вставляются ролики и прогоняют их для того, чтобы проверить скольжение механизма.

Если конструкция подразумевает установку и нижнего крепления, то его установить можно несколькими способами:

• 1-й. На полу вырезается паз, в который погружается нижний рельс;
• 2-й. Нижний рельс устанавливается на пол, без предварительного выреза паза, но с обеих сторон закрывается порогом;
• 3-й. Рельса крепится к нижнему торцу створки и полотно вставляется в заранее прорезанный паз в полу;
  Третий метод подойдет в том случае, если вместо нижних роликов устанавливается направляющий нож.

Шаг 3. Сборка раздвижных дверей

Сборка конструкции начинается с установки роликов. Их расположение может отличаться в зависимости от производителя. Устанавливаются они либо с отступом от края, либо на самом краю. С торцевой стороны карандашом размещается место для установки роликов. Для того, чтобы метизы входили свободно, можно заранее просверлить отверстия. Далее необходимо прикрутить монтажные пластины длинной не меньше 70 мм и в них вставить боковые крышки и резьбовые опоры, после чего на штыри накрутить платформу с роликами.

Если же снизу на роликах установлен направляющий нож, то на торце полотна необходимо прорезать паз на 2 мм шире, чем его толщина, а глубина должна составлять от 10 до 18 мм. Паз прорезается не на всю ширину полотна, по бокам необходимо оставить места без прорези по 10 мм в качестве ограничителя.

Шаг 4. Установка фурнитуры

Когда вся раздвижная конструкция готова, можно приступать к монтажу фурнитуры. Специалисты рекомендуют прикрепить всю необходимую фурнитуру еще до установки самого полотна. На полотне размечается место для ручки и вырезается под необходимые параметры паз. Здесь в помощь придет стамеска, а частично поможет метод высверливания.

Шаг 5. Отделка дверного проема

Когда полностью установлен механизм и полотно, можно приступать к декорированию проема. Проем как правило окрашивается или оклеивается обоями.

Шаг 6. Окончательная проверка работы всего механизма

Проверяем плавность движения полотна. Дверь должна двигаться параллельно полу, без каких-либо изгибов или неровностей. Если все было сделано строго по инструкции и качественно, то проблем не должно быть.

Чтобы наглядно было понятно, как проводить монтаж раздвижных дверей своими руками, рекомендуется посмотреть следующее видео:

Особенности выбора

Никогда не приобретайте продукцию малоизвестных производителей или направляющие сомнительного происхождения. Риск получить некачественный товар не оправдывает такой экономии.

Для задвижных дверей следует выбирать направляющие с дополнительным роликовым механизмом, размещаемым в середине. Благодаря ему, подобные конструкции могут хотя бы частично зайти в стену. Если вы покупаете каскадную дверь, приобретайте рельсы с увеличенным числом каналов, поскольку каждая створка будет перемещаться в своей плоскости. Треков должно быть ровно столько, сколько створок может двигаться в одну сторону.

Как выбрать?

Направляющие в совокупности с роликами играют ключевую роль в долговечности раздвигающихся конструкций. Поэтому их правильный подбор обеспечивает соблюдение таких функциональных требований, предъявляемых к дверям, как:

• движение без перекосов и заклиниваний;
• беспрепятственное мягкое скольжение полотен;
• плотное закрытие дверец;
• работа без самопроизвольного движения полотен;
• предупреждение шумных соприкосновений дверей;
• отсутствие факторов, приводящих к деформации узлов и деталей.

Ролики должны обеспечивать тихое и плавное скольжение полотен. Их поверхности могут быть резиновыми, тефлоновыми, пластиковыми или металлическими. Самыми прочными считаются ролики из металла с резиновым покрытием, устойчивым к износу.

Современные высококачественные ролики, выдерживающие нагрузку до 100 кг, имеют на оси закрытые подшипники, защищенные от влаги, пыли и не требующие смазки. О качестве ролика, кроме врезного подшипника, будет свидетельствовать также наличие амортизирующей пружины, которая придаст ходу двери необходимую мягкость.

Выбирая раздвижной механизм, нужно учесть вес конструкции. Чем большие вес и ширину будут иметь двери, тем больше пар роликов должно быть на ней предусмотрено. Для дверцы массой от 40 до 75 кг в качестве подвеса можно использовать верхнюю направляющую с движением на двух каретках. Для большего веса полотен разумнее применить механизм с четырьмя верхними каретками.

Дверной комплект, весящий около 120 кг, необходимо монтировать на паре направляющих с напольной и подпотолочной фиксацией. Причем на каждое полотно будет приходиться по две каретки с четырьмя колесиками на каждой. Нижние каретки вместе с направляющей примут на себя часть нагрузки, ролики позволят регулировать положение створки, компенсируя небольшие неровности пола. Внизу могут быть установлены пары роликов с резиновым ободом. Это не только исключит шум от соприкосновения створок, обеспечит плавность скольжения по профилю, но и придаст системе большую безопасность.

Необходимо определиться, из какого материала следует приобрести направляющие – из пластика, стали или алюминия. Ведь качество и цена материала ложится в стоимость всей системы. Изделия из пластика обладают низкой ценой, но, чаще всего не отличаются достаточной прочностью. Поэтому их использование не рекомендуется в случае, когда двери выполнены из стеклянных полотен.

Серьезные производители комплектующих для раздвижных систем предлагают рельсы из алюминия, обладающие целым рядом преимуществ. При небольшом весе направляющие обладают прочностью, устойчивостью к деформации и коррозии, а также демократичной ценой. Однако, по мнению некоторых специалистов, массивные створки из натурального дерева, декорированные стеклом, они не выдержат и через некоторое время деформируются. Одним из самых надежных материалов для направляющих, несмотря на сравнительно высокую стоимость, на сегодняшний день считается сталь.

Выбор раздвижных дверей – важные моменты

Перед тем как купить раздвижную дверь с направляющими того или иного типа, выясните следующие моменты:

• какой вид роликовой системы они имеют;
• способ открывания дверей;
• массу дверных полотен;
• что служит опорой для створок;
• сколько полотен перемещаются параллельно друг другу.

Учтите, что нижняя направляющая с рельсами для ролика может как возвышаться над полом в виде порога, становясь препятствием при движении (особенно детям и пожилым членам семьи), так быть утопленной в него. Эта часть механизма, в большинстве случаев, становится главной опорой для дверных створок, а поэтому изготавливается из надежных и прочных материалов

При покупке раздвижной конструкции с двумя направляющими примите во внимание, что чистить нижнюю часть не очень удобно, но делать это нужно регулярно для долгого функционирования двери

При выборе двери, имеющей только верхнее крепление, необходимо проверить его надежность и качество, ведь в этом случае всю нагрузку оно берет на себя. Ролики верхней направляющей могут размещаться как во внутреннем пазу штанги, так и вдоль её внешней поверхности – это зависит от специфики устройства самой двери. В нижней части дверного полотна или сбоку тоже закрепляются ролики – они выполняют утяжеляющую и фиксирующую роль.

Кроме особенностей конструкции, при выборе раздвижной двери нужно учитывать и то, как она будет смотреться в интерьере. Учтите, что нижняя направляющая всегда будет видна, даже если её «утопить» в поверхность пола. Однако ограничиться только верхней частью получится не всегда – вес тяжелых створок может не выдержать даже самая крепкая направляющая. К тому же, при большой нагрузке она быстро выйдет из строя. При большой необходимости, можно, конечно, заказать верхнюю штангу из металла или железа, но будет ли она выглядеть эстетично?

Перед покупкой раздвижной конструкции нужно учесть все её особенности и тщательно продумать, какой вариант будет наиболее предпочтителен для имеющегося помещения. Главные требования к раздвижной двери звучат так:

• надежность, простота в использовании и долгий срок службы;
• эстетическая привлекательность и соответствие дизайну квартиры.

Для того чтобы скрыть направляющие и сделать дверь более живописной, можно установить на неё специальные каретки или декоративные накладки.
