Типы раздвижных систем
В жилых помещениях наибольшее распространение получили двери–купе с верхним или нижним типом качения.
Верхняя — подвесная подразумевает подвеску дверей на направляющей, установленной в верней части проема. Опорные ролики перекатываются по верхней. Нижняя направляющая является фиксирующей и вдоль нее перемещаются ролики-фиксаторы.
Благодаря этому исключаются поперечные колебания навешиваемого полотна. Несомненным достоинством этого механизма является целостность напольного покрытия, он более эстетичен и легок в открывании. Если нижний профиль установить ниже уровня пола, то получается безпороговая конструкция, а фиксирующие ролики дверей-купе будут перемещаться вдоль скрытой направляющей.
Нижняя имеет аналогичную конструкцию, однако опорным элементом является нижний, закрепленный профиль. Верхний рельс и ролики предотвращают «выпадение» створок.
Комбинированные системы, в которых опора и фиксация створок осуществляется по верхнему и нижнему профилю, являются более надежными. Однако они более сложны в установке и регулировке.
Первый вариант в основном применяют при обустройстве раздвижных перегородок и создании межкомнатных дверей-купе, перемещающихся вдоль стены. Второй и третий нашли преимущественное распространение в шкафах-купе.
Большинство имеющихся в продаже комплектов классифицируются по признаку грузоподъемности, зависящему от суммарного веса дверных створок. Кроме того, продавая любой комплект, продавец супермаркета или менеджер интернет–магазина обязательно поинтересуются у клиента типом системы (подвесная или опорная) и предпочтительным диапазоном цен.
Видео, наглядно показывающее виды направляющих и места их крепления.
Как выбрать раздвижную систему в России
На российском рынке представлен широкий ассортимент систем для шкафов-купе. Это европейские бренды и продукция отечественных заводов.
Raumplus (Германия) — система немецкого производства. Качественная продукция, которая и стоит соответствующе. Клиенту предложено выбирать среди большого количества видов профилей. Но, к сожалению, выбор расцветок ограничен. Зато профили систем 750 и 751 можно легко заменить аналогичной продукцией многих российских производителей! А вот профиль с маркировкой 800 не имеет аналогов. Эта система предназначена для установки зеркального покрытия таким образом, чтобы не было видно алюминиевого профиля — эффект сплошной зеркальной поверхности.
Hettich (Германия) — дверная система, особенности которой такие же, как у Raumplus.
Komandor (Польша) —
RIAL.PRO (Россия) — системы для шкафов-купе премиум-класса. Предлагает 6 видов систем для шкафов-купе, которые отличаются типом дверного механизма, габаритными возможностями дверей и видами ручек. Для производителя характерен широкий выбор декоративных расцветок, анодированные и окутанные в ПВХ профили. Несомненный плюс — доступная стоимость, что выделяет бренд при выборе между качественной российской и европейской дверной системой.
Каждая из систем (Универсал, Риал, Марбела, Рамир, Альянс, Топ-Лайн) комплектуется запатентованным компанией алюминиевым профилем и фурнитурой высокого качества. Палитра раздвижных систем RIAL.PRO : более
. Так же как и польский ABSOLUT , этот бренд предлагает наполнение двери с помощью МДФ-панели ( 6 мм, 8 мм, 10 мм, 12 мм и в 13-ти расцветках).
ABSOLUT (Польша) — Коралл, Лагуна, Квадро — самые популярные и необычные системы этого производителя. Кстати, под этим брендом выпускается система, которая идеально подходит для декора с помощью рамочных профилей МДФ. Наполнение двери с помощью МДФ-панелей предлагает и российская компания RIAL.PRO.
Braun (Китай) — дверная система, которую выпускают в Китае. Отличается неплохим качеством, но несколько завышенной стоимостью. Именно поэтому многие производители шкафов-купе в России перешли на другой бренд — Rolla (Китай). Качество соответствует тому же уровню, что и в предыдущем варианте. А вот цена намного привлекательнее.
ARISTO (Россия) — российская компания, которая производит и поставляет алюминиевый профиль, фурнитуру и комплектующие для шкафов-купе. В ее ассортименте есть системы, полностью копирующие системы 750 и 751 от немецкого Raumplus. Что касается отделки, то ARISTO предлагает алюминиевую систему с профилем «под дерево», данные которого превосходны. А этим могут похвастать не все российские производители. Компания ARISTO не только использует самые передовые технологии анодного оксидирования и ПВХ-окутывания, но и совмещает их в одной системе.
Найди (Россия) — системы раздвижных дверей. Производитель выпускает алюминиевые и стальные профили.
Как выбрать хорошую модель?
Обращайте внимание на следующие критерии, чтобы избежать ошибок при покупке:
- Качество материала влияет на уровень шума при перемещении роликов и долговечность системы.
- Цена зависит от производителя. Слишком дешевые могут гнуться под тяжестью дверей или подвергаться коррозии из-за плохой обработки металла. Но и переплачивать за бренд стоит не всегда. Отечественные аналоги имеют схожие характеристики и стоят в несколько раз дешевле.
- Правильно выбранный размер упростит установку.
- Важна совместимость фурнитуры – тип ролика должен подходить к направляющей. Покупайте колесики и профиль комплектом от одной фирмы или взаимозаменяемые аналоги.
- Можно сэкономить на направляющих, но позиционеры и ролики должны быть качественными, например, фирмы Raum+.
- Самый дорогая продукция у фирмы Aristo. Аналоги от Dorwell, Премиал или Грандис стоят в два раза дешевле, но по качеству не сильно уступают.
- У Аристо есть несколько профилей с разными ценами: «ЭКО», «РФ» (эконом). У некоторых фирм есть также модели «лайт». Это облегченный профиль по типу фольги, который изготавливается в ущерб качеству по низким ценам. Его толщина меньше рекомендуемой 1,2 мм.
- Торговой марки Версаль не существует. Так называют всю китайскую продукцию без опознавательных знаков и маркировок.
Рейтинг качества моделей от наших экспертов
Firmax FRM2403.27/11 (нижняя)
- Русская компания, производство в Китае.
- Материал: Алюминий толщина 5800 мм.
- Цена: от 1000 до 1100 рублей.
- Рейтинг качества: 4.
MC-L90 1800 мм (верхняя для подвесных систем)
- Страна изготовитель: Китай.
- Материал: износоустойчивый алюминиевый сплав, длина 1800 мм, вес 700 г.
- Цена: 830 рублей.
- Рейтинг качества: 5
Выдерживает нагрузки до 45 кг, не деформируется при интенсивной эксплуатации.
MC-L60-H (нижняя для подвесных систем)
- Страна изготовитель: Китай.
- Материал: алюминиевый сплав, глубина 48 мм, вес 400 г. Максимальная ширина шкафа 1,2 м, нагрузка до 45 кг.
- Цена: 288 рублей.
- 4.
Sibo SB-AL/N-N,3,Sh
- Страна изготовитель: Италия.
- Материал: алюминий, покрытие анодирование толщина 1.2 мм.
- Цена: 605 рублей.
- 5.
VALCOMP ARES2 3000 мм
- Страна изготовитель: Польша.
- Материал: алюминий.
- Цена: 670 рублей.
- 3.
Средняя прочность, при большой нагрузке быстрая деформация.
ZMA 1800 мм (верхняя для подвесных систем)
- Страна изготовитель: Китай.
- Материал: алюминий, длина 1800 мм.
- Цена: 862 рубля.
- 5
Выдерживает максимальную нагрузку.
ZMA 1200 мм (верхняя для подвесных систем)
- Страна производитель: Китай.
- Материал: алюминий, вес 1 кг, длина 1200 мм.
- Цена: 597 рублей.
- 5.
Максимальный срок службы, не боится тяжелых нагрузок.
МЕРА SKM/80 AY (верхняя для опорных систем)
- Страна изготовитель: Турция.
- Материал: алюминий, длина 3000 мм.
- Цена: 1100 рублей.
- 3.
Срок эксплуатации около 10-15 лет. При сильных нагрузках быстро деформируется.
Terno 1 L=3000
- Страна изготовитель: Италия.
- Материал: алюминий, длина 3м.
- Цена: 6750 рублей.
- 5*.
Самая надежная и прочная направляющая. Пожизненная гарантия.
Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс
Недорогие и надежные профили можно купить в Икеа и Леруа Мерлен
Это интересно: Мебель из поддонов — идеи для дома и сада, технологии изготовления
Направляющие для шкафа-купе: общие сведения о фурнитуре
Направляющие как часть мебельной фурнитуры выполняют важнейшую функцию. Благодаря этим элементам раздвижная система вместе со створками работает легко, свободно и тихо. Принцип действия такой конструкции довольно прост: дверные полотна передвигаются по рельсам для шкафа-купе за счет роликов или шариков.
Раздвижная система Версаль укомплектована надежной и долговечной фурнитурой
Версаль – самый распространенный и востребованный вид раздвижной системы, который встречается в шкафах купейного типа. Такая популярность обусловлена наличием долговечных, надежных и качественных комплектующих, а также удобных в эксплуатации элементов внутреннего наполнения. Раздвижные системы дополнительно оснащаются стопорами, уплотнителями и роликами для шкафов-купе. Направляющие с такой сложной конструкцией исключают возможность перекоса дверных полотен и произвольного закрывания.
Компоненты раздвижной системы и требования к направляющим для дверей-купе
Ширину направляющих для шкафа-купе и другие параметры фурнитуры следует подбирать с учетом характеристик дверного полотна
При этом обязательно принимаются во внимание вес и размеры каждой створки, а также материал, из которого они изготовлены. Направляющие для раздвижных систем обычно идут в комплекте с мебелью, поэтому нет необходимости приобретать подобные элементы отдельно
Однако они могут понадобиться в том случае, если фурнитура выйдет из строя и потребуется полная или частичная ее замена.
Если установку направляющих для дверей шкафа-купе выполнить правильно, то открывание и закрывание полотна будет происходить в одной плоскости. Вместе с другими элементами фурнитуры этот тип изделий является частью раздвижной системы. Требования к направляющим:
Направляющие для дверей-купе подбираются исходя из веса и материала створок
- Высокий уровень прочности – хорошие прочностные характеристики обеспечивают длительный срок службы раздвижной системы, даже при условии регулярного ее использования.
- Эстетичность – направляющие обязательно должны соответствовать стилю помещения, где стоит шкаф, а также дизайну самой мебели.
- Удобство – раздвижная система должна быть настолько простой и удобной в эксплуатации, чтобы любой пользователь смог без проблем открывать и закрывать дверцы шкафа.
Стандартная комплектация раздвижной системы во всех конструкциях купе одинаковая. Зато перечень дополнительной фурнитуры может варьироваться в зависимости от модели шкафа и его внутреннего наполнения.
Раздвижная система включает следующие элементы:
- верхнюю и нижнюю направляющие для шкафа-купе, по которым перемещается дверная створка;
- профили с вертикальным и горизонтальным типом установки для надежной фиксации всех элементов внутреннего наполнения;
- доводчики для плавного хода створок;
- силиконовый уплотнитель;
- систему, состоящую из нижних и верхних роликов для раздвижных дверей шкафов-купе, за счет которых обеспечивается их свободное и бесшумное передвижение;
- винты в качестве крепежа;
- упоры для фиксации дверного полотна на определенном участке (имеют вид пружинных скобок);
- щетки.
Направляющие должны быть прочными, долговечными и удобными в использовании
Виды направляющих профилей для дверей-купе: классификация по типу материала
Подбирая для шкафа-купе направляющие, обязательно нужно обращать внимание на материал их изготовления. Для производства этих изделий используется следующее сырье:
- пластик;
- алюминий;
- сталь.
Направляющие профили из пластика имеют самую низкую цену. Такие изделия не отличаются длительным сроком службы и высокой надежностью. Они могут беспроблемно эксплуатироваться на протяжении 5-7 лет. По этой причине многие потребители предпочитают избегать покупки мебели с пластиковыми компонентами.
Направляющие для дверей шкафа-купе изготавливают из пластика, алюминия или стали
Сталь применяется для изготовления достаточно прочных и надежных изделий. Однако размер направляющих для шкафа-купе, в том числе их толщину, нужно подбирать с учетом параметров дверного полотна. Если фурнитура подобрана грамотно, срок службы раздвижной системы будет длительным. Цена таких профилей считается доступной для большинства покупателей и, как правило, она соответствует уровню качества этих изделий. Иногда встречаются варианты, которые не так долговечны и удобны в монтаже, как хотелось бы.
Из алюминия изготавливаются самые качественные детали. Эти профили обычно устанавливаются в дорогих и элитных моделях. Алюминиевые направляющие предназначены для шкафов, которые имеют высоту 4 м и более. Такие изделия отличаются обширной палитрой расцветок и большим выбором вариантов декоративного дизайна.

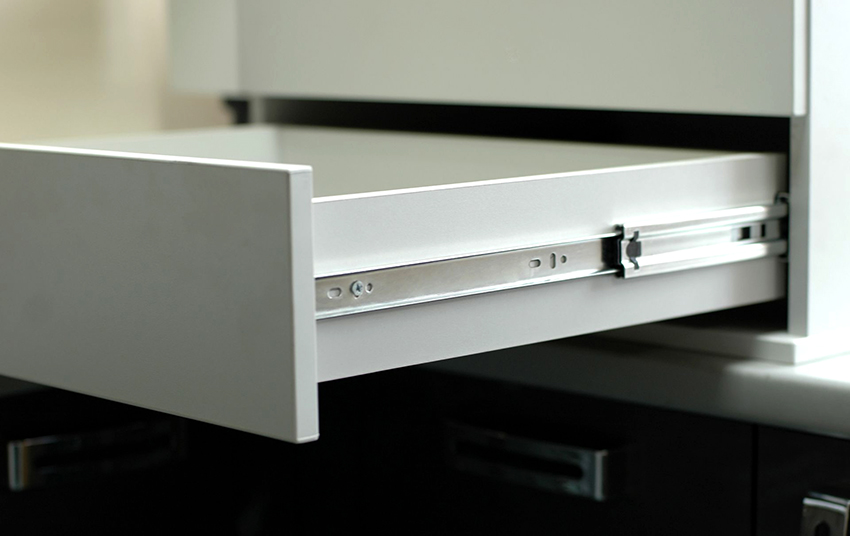

Монтаж шариковых направляющих для выдвижных ящиков шкафа-купе
Современные модели направляющих для комодов стали оптимальной заменой обычным деревянным планкам, которые довольно долго использовались для перемещения ящиков. Самой практичной и функциональной считается телескопическая фурнитура. Она представляет собой шариковые направляющие с возможностью полного выдвижения.
Преимущества шариковых направляющих полного выдвижения:
- приемлемая стоимость;
- плавное и мягкое перемещение;
- отличные прочностные характеристики;
- износостойкость;
- простая система монтажа.
Шариковые направляющие позволяют выдерживать вес до 25 кг
Телескопические направляющие характеризуются скрытым типом монтажа. Эта разновидность фурнитуры используется не только в комодах, но и в шкафах-купе, в письменных столах, а также в кухонной мебели. Не стоит забывать о преимуществах направляющих скрытого монтажа с доводчиком. Такие модели позволяют выдвинуть ящик на всю его длину, получив тем самым доступ ко всем вещам, которые в нем хранятся. Масляный доводчик обеспечивает плавное закрывание.
Механизм шариковых направляющих с доводчиком способен выдержать до 50 тыс. открываний и закрываний. Конструкция фурнитуры рассчитана на весовые нагрузки до 25 кг.
Как крепить шариковые направляющие: технология монтажа
Перед установкой шариковых направляющих необходимо вытянуть внутреннюю часть фурнитуры. Для этого нужно прижать черные усики. В результате получается две половинки, одна из которых крепится на внутреннюю стенку шкафа, а вторая – на боковую часть ящика с наружной стороны.
Как установить шариковые направляющие? Для этого следует придерживаться определенной последовательности действий:
Необходимо нанести на ящик разметку, а затем закрепить направляющие с помощью шурупов
- Сначала нужно определить оптимальное место для монтажа креплений.
- На боковой части ящика с наружной стороны необходимо нанести разметку. Линия предполагаемого монтажа может располагаться в нижней зоне или же проходить строго по центру.
- Затем, используя шурупы, в соответствии с линией разметки закрепляется одна половина фурнитуры.
- На внутреннюю стенку шкафа нужно нанести аналогичную разметку. Размещение этой линии будет зависеть от высоты выдвижного ящика.
- После этого вторая половинка фурнитуры закрепляется на своем месте.
Чтобы удостовериться в том, что установка направляющих с доводчиком выполнена правильно, нужно завести ящик на место и проверить, насколько свободно он открывается и закрывается.
На обеих частях фурнитуры имеется большое количество отверстий, каждое из которых выполняет определенную функцию. Удлиненные горизонтальные отверстия обеспечивают возможность перемещения профиля по горизонтали в процессе регулировки направляющих, а удлиненные вертикальные – движение вверх/вниз. После того как фурнитура полностью настроена, она надежно фиксируется саморезами или шурупами. Для этого используются отверстия круглой формы.
После установки направляющих необходимо проверить как ящик закрывается и открывается
Нижние направляющие обычно устанавливаются с отступом 3 см от днища шкафа. Размещение оставшихся компонентов полностью зависит от размерных параметров ящиков. В процессе эксплуатации элементы не должны соприкасаться. Чтобы избежать этого, расстояние между фурнитурой, установленной на стенках шкафа, следует увеличить, добавив к показателю высоты фасадной части ящика 2-3 мм. В процессе монтажа обязательно нужно следить, чтобы фиксация всех компонентов направляющих осуществлялась строго по линии разметки.
Направляющие – основной компонент раздвижной системы в шкафах купейного типа. Для изготовления профилей применяются различные материалы, самым качественным из которых является алюминий. Технология установки фурнитуры для раздвижной системы довольно проста. Если правильно выполнить все расчеты и точно следовать инструкциям, то монтаж можно осуществить самостоятельно. Для сильно нагруженных ящиков желательно воспользоваться двойным комплектом фурнитуры.
Тщательный уход за раздвижной системой позволит продлить срок службы направляющих и колесиков/шариков. Для этого достаточно 2 раза в месяц убирать пыль и мусор с помощью пылесоса, а затем протирать поверхность рельсов влажной губкой.
Способ 3. Пластиковые и металлические заворачивающиеся дюбели
Это самый быстрый вариант подвеса шкафа к стене из гипсокартона. Минус — значительное ограничение по максимальной нагрузке. На видео ниже продемонстрировано какую нагрузку могут выдержать различные виды дюбелей:
Для крепления используются специальные заворачивающиеся дюбели для ГКЛ DRIVA. Они бывают металлические и пластмассовые, со сверлящим наконечником и без него, имеют крупную внешнюю резьбу и крестовую прорезь для закручивания шуруповертом в гипсокартон. В противоположность предыдущим способам, эти крепежные элементы не должны попасть в профили металлокаркаса.
DRIVA просто вкручивается в гипсокартоновый лист в нужном месте, его торец оказывается заподлицо с плоскостью стены. Следует контролировать усилие при заворачивании, чтобы дюбель не “провалился сквозь ГКЛ. Для крепления навесной мебели в DRIVA вворачиваются саморезы или шурупы.
Заявленная максимальная нагрузка на крепеж DRIVA – 25кг. При этом не следует забывать про дополнительные динамические нагрузки, возникающие в процессе эксплуатации. Мастера рекомендуют использовать DRIVA для крепления к гипсокартону небольших шкафчиков, полочек, плазменных панелей и картин.
Еще одним инновационным решением является использование самоустанавливающегося дюбеля Fischer DuoTec. Принцип его действия и техника монтажа можно увидеть на видео:
Направляющие для шкафа-купе: общие сведения о фурнитуре
Направляющие как часть мебельной фурнитуры выполняют важнейшую функцию. Благодаря этим элементам раздвижная система вместе со створками работает легко, свободно и тихо. Принцип действия такой конструкции довольно прост: дверные полотна передвигаются по рельсам для шкафа-купе за счет роликов или шариков.
Раздвижная система Версаль укомплектована надежной и долговечной фурнитурой
Версаль – самый распространенный и востребованный вид раздвижной системы, который встречается в шкафах купейного типа. Такая популярность обусловлена наличием долговечных, надежных и качественных комплектующих, а также удобных в эксплуатации элементов внутреннего наполнения. Раздвижные системы дополнительно оснащаются стопорами, уплотнителями и роликами для шкафов-купе. Направляющие с такой сложной конструкцией исключают возможность перекоса дверных полотен и произвольного закрывания.
Компоненты раздвижной системы и требования к направляющим для дверей-купе
Ширину направляющих для шкафа-купе и другие параметры фурнитуры следует подбирать с учетом характеристик дверного полотна
При этом обязательно принимаются во внимание вес и размеры каждой створки, а также материал, из которого они изготовлены. Направляющие для раздвижных систем обычно идут в комплекте с мебелью, поэтому нет необходимости приобретать подобные элементы отдельно
Однако они могут понадобиться в том случае, если фурнитура выйдет из строя и потребуется полная или частичная ее замена.
Если установку направляющих для дверей шкафа-купе выполнить правильно, то открывание и закрывание полотна будет происходить в одной плоскости. Вместе с другими элементами фурнитуры этот тип изделий является частью раздвижной системы. Требования к направляющим:
Направляющие для дверей-купе подбираются исходя из веса и материала створок
- Высокий уровень прочности – хорошие прочностные характеристики обеспечивают длительный срок службы раздвижной системы, даже при условии регулярного ее использования.
- Эстетичность – направляющие обязательно должны соответствовать стилю помещения, где стоит шкаф, а также дизайну самой мебели.
- Удобство – раздвижная система должна быть настолько простой и удобной в эксплуатации, чтобы любой пользователь смог без проблем открывать и закрывать дверцы шкафа.
Стандартная комплектация раздвижной системы во всех конструкциях купе одинаковая. Зато перечень дополнительной фурнитуры может варьироваться в зависимости от модели шкафа и его внутреннего наполнения.
Раздвижная система включает следующие элементы:
- верхнюю и нижнюю направляющие для шкафа-купе, по которым перемещается дверная створка;
- профили с вертикальным и горизонтальным типом установки для надежной фиксации всех элементов внутреннего наполнения;
- доводчики для плавного хода створок;
- силиконовый уплотнитель;
- систему, состоящую из нижних и верхних роликов для раздвижных дверей шкафов-купе, за счет которых обеспечивается их свободное и бесшумное передвижение;
- винты в качестве крепежа;
- упоры для фиксации дверного полотна на определенном участке (имеют вид пружинных скобок);
- щетки.
Направляющие должны быть прочными, долговечными и удобными в использовании
Виды направляющих профилей для дверей-купе: классификация по типу материала
Подбирая для шкафа-купе направляющие, обязательно нужно обращать внимание на материал их изготовления. Для производства этих изделий используется следующее сырье:
- пластик;
- алюминий;
- сталь.
Направляющие профили из пластика имеют самую низкую цену. Такие изделия не отличаются длительным сроком службы и высокой надежностью. Они могут беспроблемно эксплуатироваться на протяжении 5-7 лет. По этой причине многие потребители предпочитают избегать покупки мебели с пластиковыми компонентами.
Направляющие для дверей шкафа-купе изготавливают из пластика, алюминия или стали
Сталь применяется для изготовления достаточно прочных и надежных изделий. Однако размер направляющих для шкафа-купе, в том числе их толщину, нужно подбирать с учетом параметров дверного полотна. Если фурнитура подобрана грамотно, срок службы раздвижной системы будет длительным. Цена таких профилей считается доступной для большинства покупателей и, как правило, она соответствует уровню качества этих изделий. Иногда встречаются варианты, которые не так долговечны и удобны в монтаже, как хотелось бы.
Из алюминия изготавливаются самые качественные детали. Эти профили обычно устанавливаются в дорогих и элитных моделях. Алюминиевые направляющие предназначены для шкафов, которые имеют высоту 4 м и более. Такие изделия отличаются обширной палитрой расцветок и большим выбором вариантов декоративного дизайна.
Профили
Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).
Как измерять ширину ручки
Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.
Порядок расчета размера дверных конструкций
Когда место крепления по всему периметру подготовлено для дальнейших работ, можно приступать к измерению размеров будущей двери. Чтобы понять общую сумму периметра, нужно измерить горизонтальную планку с правой и левой стороны. А также произвести замеры вертикальной планки по всей поверхности. Это поможет понять общий размер конструкции. Тем не менее, на этом процесс замера не заканчивается.
Чертеж и расчет размеров раздвижных дверей в шкафу купе
Предположим, что размер створок по высоте составляет 2 метра, а ширина, измеренная по нижнему рельсу, составляет 2,4 м. Используем эти данные и рассчитываем требуемую ширину и высоту полотен дверей. Смотрите в видео пошаговую инструкцию по установке двери в шкаф-купе.
Ширина
Рассчитывая ширину, необходимо учесть толщину боковых стен. Обычно она составляет 16 мм. Таким образом, размер измеряется по следующей формуле: 2400 мм – (16+16 мм)=2368 мм Но и на этом расчет не заканчивается. Еще необходимо рассчитать расстояние перекрывающих друг друга частей двери. К примеру, зазор будет равен 20 см для каждой двери. Формула будет следующей: 2368 мм + (200+200 мм) = 1968 мм Если двери две, то нужно поделить полученное число на два. 1968/2=984 мм
Схема устройства раздвижных дверей шкафа
Это и есть ширина каждой из дверей. Аналогично проводятся расчеты в случае, если должны располагаться в конструкции три, четыре дверей. Только в этом случае зазор должен прибавляться столько количеств раз, сколько раздвижных конструкций будет.
Высота
Предполагаемая высота конструкции шкафа составляет 2 м. Регулировка створок по высоте должна быть также рассчитана по формуле. Проводя расчеты, следует учесть, что сверху и снизу нужно отнять по 15 мм (это ширина стен шкафа), а также, отнять по 15 мм сверху и снизу (это зазор, образованный опорными нижними и верхними профилями). Следовательно, формула получается следующая: 2 тыс. мм — (15+15 мм)-(15+15 мм)=1940 мм
Чертеж с размерами шкафа купе
Процесс расчета раздвижных дверей
Сделав расчеты, можно понять, что размер одной двери составляет 1940 мм высотой и 984 мм шириной. Исходя из замеров, можно приступить к заказу готовых конструкций или же к самостоятельной сборке.
Подготовка элементов обрамления
Когда размер дверных раздвижных конструкций известно, можно приступить к конструированию обрамления, где должны располагаться ДСП или зеркала и стекла. Все зависит от выбранного наполнения. Чтобы собрать обрамление, нужны следующие элементы:
Саморезы, которые стягивают части горизонтально и вертикально расположенного профиля. Этих элементов должно быть 4 штуки;
Колесики, которые будут опорой в нижней рельсе конструкции;
Также нужны болты для фиксации колесиков. Их должно быть 2 штуки;
Болты фиксации колесиков
Еще потребуются позиционирующие опоры для дверей, вставляемые в верхние профили, являющиеся направляющими.
Последовательность действий:
- Сначала вырезаются профили, которые будут располагаться вертикально. Они отрезаются высотой, равной высоте двери, замеры которой были сделаны ранее. Ручка профиль должна до момента установки в конструкцию шкафа быть оклеенной защитной пленкой, чтобы не быть поврежденной.
- Вырезая верхние профили для обрамления, следует учесть размер планки с правой и левой стороны шкафа. Для этого от просчитанной ширины, составляющей 984 мм, надо отнять 25 мм с обеих сторон.
Профили для монтажа раздвижных дверей
Получаем следующую формулу: 984 мм — (25+25 мм) = 934 мм Также нужно учесть, что горизонтальные профили должны входить в вертикальные. Это значит, что к полученному результату нужно прибавить по 1 мм с каждой стороны отрезка. 934 + (1+1) = 936 мм Это длина каждой из нижних и верхних частей обрамления.
- Затем необходимо высверлить отверстия для соединения горизонтальной и вертикальной балки. Для этого надо отступить от торца элемента профиля шкафа купе 7,5 мм. Данный замер указывается на вертикальном профиле. На противоположно размещаемом вертикальном профиле также нужно поставить отметки мест, где будут колесики.
В горизонтальных профилях надо отметить места крепления к профилю шкафа купе. Когда все отметки расставлены, нужно приступить к высверливанию отверстий
Этому процессу нужно уделить особое внимание, потому что от него зависит целостность конструкции и красота мебели в целом
Комплектация
Каждая подобная конструкция отличается наличием:
- Направляющей;
- Роликов;
- Стопора;
- И ограничителя.
Благодаря наличию стопора такая дверь фиксируется на одном месте, что не дает дверцам сталкиваться гранями на одной «дорожке».
Ограничитель, в свою очередь, предназначен для определения наибольшего расстояния, на которое дверь будет способна раздвинуться. Стандартная конструкция характеризуется монтажом ограничителя. При этом стопор монтируется к полу, и скрывается дверным полотном изделия. Это безусловно большой плюс.
Наиболее важными факторами, которые определяют параметры подобной конструкции, выступают направляющие и ролики.
Направляющие выполнены в виде толстых профилей. По ним и будут двигаться полотна изделия. Направляющие могут быть:
- верхними, и тогда они крепятся к стене;
- а так же нижними, и тогда они крепятся к полу;
- также направляющие могут быть одинарными или двойными.
Какие из них применять в той или иной модели шкафа зависит от самой конструкции изделия.
Ролики подразделяются на:
верхние, которые могут отличаться разным количество колес в зависимости от веса дверного полотна, устанавливаемого в шкафу. Более тяжелый вес требует большего количества роликов. В зависимости от формы применяемого профиля в процессе изготовления верхних роликов, последние могут делиться на симметричные и ассиметричные изделия.
и нижние варианты, которые не отличаются разнообразностью и практически все выполнены по единой технологии.
Теперь расскажем более подробно об основных составляющих системы шкафа. Владея этой информацией, вам будет намного легче понять особенности каждого из выделенных видов.
Назначение и комплектация
Двери двигаются по направляющим, как поезд по рельсам. В систему раздвижного механизма входят:
- направляющие;
- движущиеся ролики;
- доводчики, обеспечивающие плавность закрытия;
- силиконовые уплотнители и щетки;
- крепежные винты, шурупы;
- стопоры;
- фиксаторы.
Комплект фурнитуры для сборки и установки раздвижных дверей
Все эти комплектующие в совокупности составляют единый механизм раздвигающихся дверей, который позволяет им перемещаться только в двух направлениях – право и лево. Профили рельсов изготавливаются из металла и пластика. К ним приобретаются дополнительные элементы: стопоры, ролики, уплотнители.
Направляющие различаются по массе, размеру и материалам. При покупке готового шкафа профили дверей всегда идут в комплекте, поэтому подбирать их отдельно не требуется. Но в случае поломки понадобится приобретение новых элементов.
Как установить двери купе на шкаф своими руками пошагово. Монтаж направляющих
Установка дверей шкафа-купе начинается с работы над направляющими элементами. В комплекте таких должно быть две — верхняя и нижняя. Приступаем к установке верхней направляющей.
При помощи линейки отмеряем шаги 500-700 мм и специальным сверлом просверливаем монтажные отверстия в выбранных точках. Следует использовать сверло по металлу диаметром 5 мм и постараться сделать отверстия максимально аккуратными. Далее устанавливаем направляющую в проём шкафа и отмечаем при помощи карандаша места для креплений.
Крепятся направляющие чаще всего непосредственно к потолку — используем дюбели или другие крепёжные элементы (в зависимости от материала), после чего крепим направляющий элемент саморезами. Верхнюю часть отверстия рекомендуется немного развальцевать, чтобы была возможность скрыть шляпки вкрученных саморезов.
Установку направляющих подследует проводить с использованием уровня — обязательно соблюдайте точность геометрии и одинаковый отступ по всей длине элемента, иначе двери будут установлены криво, что не только ухудшит внешний вид, а и может сделать затруднённым или невозможным их движение.
Обратите внимание, что верхняя направляющая не подвергается нагрузкам и не является опорной. Она просто поддерживает конструкцию в заданном положении и направляет движение роликов в правильном направлении
Вес двери будет распределён по нижнему элементу, к монтажу которого мы дальше и переходим.
Правильный монтаж раздвижных дверей шкафа-купе подразумевает точную установку нижнего направляющего элемента, поскольку от этого зависит лёгкость движения (открытие и закрытие). Действуем следующим образом:
1. Выбираем правильную позицию.
- Прикладываем направляющую к поверхности;
- Выбираем правильную горизонтальную позицию с использованием уровня.
2. Регулируем вертикаль.
- Устанавливаем на будущее место одну из дверей;
- Заводим ролики верхнего края в ручей верхней направляющей;
- Приподнимаем ролики нижнего края и заводим их в ручей нижней.
3. Проводим разметку.
- Используя уровень выстраиваем правильную вертикаль;
- Отмечаем карандашом места для креплений и очерчиваем саму деталь по периметру;
- Снимаем дверь.
Таким образом мы получаем размеченное место для монтажа нижнего направляющего элемента. Перед тем, как установить двери-купе своими руками, следует помнить, что монтаж нижней направляющей можно выполнить двумя способами: при помощи дюбелей и саморезов, а также при помощи крепкого двустороннего скотча. Каждый из этих вариантов обладает собственными особенностями.
Используем саморезы
Как и в случае верхней направляющей, просверливаем в нижнем элементе отверстия по 5 мм с шагом 500-700 мм. Далее прикладываем направляющую к уже размеченному ранее месту и отмечаем места для врезки крепежа. Сверлим отверстия, вкручиваем дюбели, вкручиваем саморезы — таким образом монтаж нижнего направляющего элемента окончен.
Используем двухсторонний скотч
Этот вариант гораздо проще первого. Сначала тщательно очищаем поверхность, на которую будет приклеен скотч, от грязи, пыли, жира и возможных заусенец. Зачищаем аккуратно, чтобы случайно не стереть те метки, которые были нанесены карандашом. Оголяем липкую сторону скотча и прикладываем направляющую к полу в точном соответствии с разметкой. Прижимаем элемент по всей длине на некоторое время.
Перед тем, как установить двери в шкаф-купе, точнее при выборе способа монтажа нижнего направляющего элемента, необходимо помнить важный нюанс. Если необходимо сохранить покрытие, то есть не хочется сверлить в нём отверстия, можно использовать скотч, но на его приклеивание есть только одна попытка, поскольку хороший материал будет невозможно оторвать от поверхности. Будьте предельно осторожны и внимательны, а также не ошибайтесь при разметке.
Как установить двери на шкаф-купе
В первую очередь следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности.
В принципе, вся деталь вообще может поставляться в разобранном виде, но даже сборка дверей шкафа-купе своими руками будет довольно простой задачей.
В первую очередь следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности. В принципе, вся деталь вообще может поставляться в разобранном виде, но дажебудет довольно простой задачей.
