Способы циркуляции теплоносителя в отопительной системе

Каждая из вышеперечисленных систем обязана обеспечивать доставку теплопроводящего вещества до батарей или радиаторов в частном доме. Выполнить эту доставку можно двумя способами. Рассмотрим их:

  • система отопления с естественной циркуляцией;
  • отопительная конструкция с принудительной циркуляцией.

В первом случае для монтажа системы используется минимум оборудования. Это влияет на общую стоимость организации отопления в частном доме. Естественная циркуляция воды или антифриза — процесс, в результате которого движение теплоносителя происходит от его же теплового расширения. Система отопления (с естественной циркуляцией) закрытая, как правило, устанавливается из экономических соображений, так как её стоимость ниже, чем у коммуникаций с принудительной циркуляцией теплоносителя.

При нагревании вода (или другой теплоноситель) теряет свою плотность, поэтому становятся легче. В результате происходит естественная доставка теплоносителя до отопительных приборов, к которым можно отнести батареи и радиаторы отопления. В радиаторах происходит теплообмен между теплоносителем и окружающей средой, что приводит к охлаждению первого. После охлаждения вода опускается по трубам обратно в котёл, вытесняя нагретую воду, которая поднимается к отопительным приборам. Таким образом, проходит естественная циркуляция теплоносителя в закрытой отопительной системе и происходит обогрев дома.

Однако такая система имеет и свои минусы, среди которых: недостаточное давление в системе, неравномерный нагрев отопительных приборов.

Показатель естественной циркуляции, как правило, зависит от нескольких факторов:

  • разница температур между остывшим и подогретым теплоносителем (в большинстве случаев она составляет около 10 градусов);
  • диаметр труб между приборами в отопительной системе, который влияет сопротивление передвижению теплоносителя.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабженияЗакрытая система с насосом обеспечит равномерный прогрев всех радиаторов в доме, независимо от их расположения и удаленности от котла

Эксплуатационные характеристики отопительной конструкции зависят от расположения её элементов. Например, котёл должен располагаться ниже уровня батарей не менее чем на 3 метра.

Система отопления (с принудительной циркуляцией) закрытая предусматривает установку специального насоса, который называется циркуляционным. Он выполняет функцию по созданию необходимой разницы давления для нормального передвижения теплоносителя от котла до радиаторов отопления и обратно. Такая система имеет некоторые преимущества. Рассмотрим их:

  • более быстрый нагрев помещений;
  • равномерный нагрев отопительных приборов;
  • возможность контроля и регуляции отдельных частей отопительной конструкции, отключения одной из частей цепи в случае необходимости;
  • исключается накопление воздуха в системе;
  • использование циркуляционного насоса позволяет выполнить систему закрытого образца с использованием мембранной расширительной ёмкости;
  • экономия топлива.

Куда ставить насос на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

  • температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
  • плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
  • статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

  1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
  2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
  3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

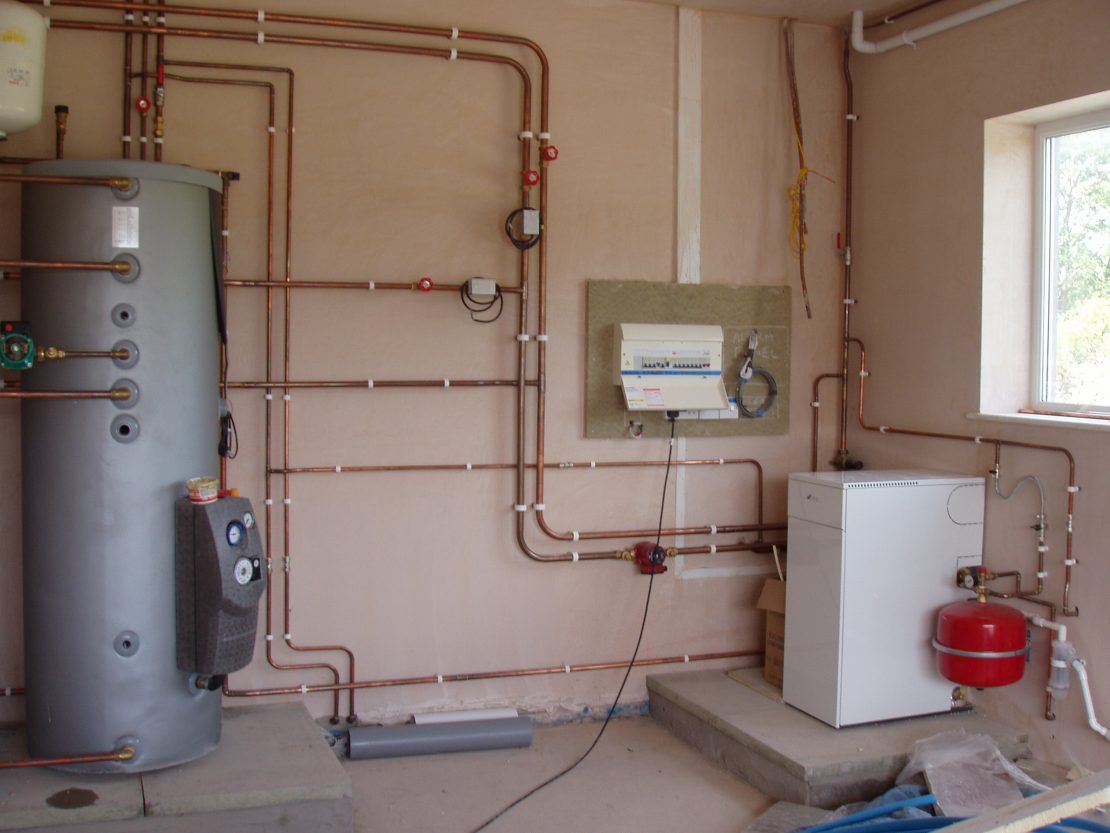

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

  1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
  2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
  3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
  4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.
Популярные статьи  Круглые интерьеры: особенности и идеи

Каждую можно смонтировать самим или пригласить специалистов.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Основные элементы закрытой системы

Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.

Бойлер

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления

Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе

Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.

Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.

Циркуляционный насос

Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.

Расширительный бак

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.

Радиаторы отопления

Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:

Различается несколько типов радиаторов по материалу изготовления:

  • Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
  • Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
  • Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
  • Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.

Трубы закрытой системы отопления

Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабженияЭлементы различаются по материалу изготовления:

  1. Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
  2. Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
  3. Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
  4. Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.
Популярные статьи  Ламинат Floorwood: особенности и преимущества

Давление в закрытой системе

Нормы отопления, зависят непосредственно от типа здания, для которого подведено отопление. Именно поэтому каждый конкретный случай нужно рассматривать отдельно:

  • Для частного дома нормальным будет давление в 1,5-2 бара. Если манометр показывает большую цифру, то это состояние считается критическим. Если счетчик доходит до 3 бар, то это может привести к аварии в системе: герметичность не выдержит этого давления, а вся конструкция сломается.
  • Для многоэтажек внешние факторы не оказывают влияние на подобную конструкцию, то нормы давления в ней колеблются от 8 до 9 бар. Однако это характерно для новых домов. Более старые здания могут обогреваться при давлении до 5 бар.

Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Давление в закрытой системе

Использование тепловых пунктов

Для удешевления закрытой системы теплоснабжения на несколько домов или микрорайон устанавливают центральный тепловой пункт (ЦТП). ЦТП представляет собой помещение с теплообменниками, насосами и автоматическими устройствами для регулировки подачи воды. К этому зданию подводятся трубопроводы водоснабжения и тепловые сети.

Использование ЦТП позволяет экономить расходы на строительство тепловых пунктов. Так как укрупнение теплообменной установки на несколько кварталов или микрорайон, уменьшает затраты на покупку и монтаж оборудования и автоматики, в сравнении с установкой теплового пункта в каждом доме.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

  1. Производительности.
  2. Шумоизоляции.
  3. Надежности.
  4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

  • По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
  • По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Особенности монтажа системы

Чтобы принять решение об использовании открытого отопления с насосом или без него, нужно учесть общую отапливаемую площадь, этажность постройки и высоту помещений, а также определить тепловой рабочий режим.

Принудительная циркуляция

Для лучшей циркуляции теплоносителя в открытые контуры устанавливают насос. Прибор закрепляется на обратном трубопроводе перед входом в бойлер. Агрегат лучше монтировать на расстоянии 1,5 м от котла.

Также обратите внимание на следующие важные моменты:

  • Насосное оборудование обязательно крепится на байпасе. Это позволит обеспечить естественную циркуляцию воды при отключении насоса или его поломке.
  • Обязательно производится установка обратного клапана. Это нужно для защиты от обратной циркуляции жидкости.
  • При установке насоса учитывайте направление тока теплоносителя.

Гравитационная схема

В таких контурах полностью отсутствуют какие-либо приборы, которые способствуют принудительному току жидкости. Движение теплоносителя происходит за счет расширения нагреваемой воды. Для правильной работы такого контура нужен разгонный стояк. Он устанавливается вертикально после котла. Высота этого стояка должна быть не ниже 350 см.

Кроме этого при устройстве контуров с естественной циркуляцией учитывают и другие важные факторы:

  1. Подающая магистраль должна обязательно иметь уклон в сторону радиаторов отопления, а отводящая магистраль – уклон к котлу.
  2. Котел устанавливается в низшей точке.
  3. Обязательно монтируют расширительный бак на чердаке.

Не рекомендуется эксплуатировать контуры с естественной циркуляцией в комплексе с электрическими или газовыми бойлерами. Это связано с высоким риском образования воздушных пробок, приводящих к перегреву теплообменника прибора.

Как работает отопление по однотрубной схеме

В такой схеме отопления входящие и выходящие патрубки теплоприборов присоединяются к подающей линии. Функцию обратки выполняет участок теплосистемы, идущий от последнего отопителя к котлу или бойлеру.

Работает одноконтурная конструкция следующим образом:

  1. Отопительная жидкость нагревается в котлоагрегате и поступает первый радиатор.
  2. Затем она перетекает во второй, третий и доходит до конца линии.
  3. Остывший носитель возвращается обратно в котел.

Чем дальше батарея расположена от источника нагрева, тем она холодней. Особенно сильно это ощущается в домах с большим числом отопителей. Поэтому в крупных зданиях устанавливают другие, более сложные тепловые конструкции с двумя контурами – подающим и обратным.

Как выбрать вид отопления

Факторы, определяющие выбор отопления

  • Тип здания.
  • Вид топлива.
  • Суммарная стоимость отопительной системы.

Для отопления дачных строений используют электрическое или печное отопление. В загородных домах постоянного проживания применяется система водяного отопления. Другой вариант — прямое электрическое отопление, если нет проблем с электроснабжением. Расход топлива зависит от объема дома, режима эксплуатации (круглый год или летом, полный или экономичный).

Самое дешевое топливо — природный газ, самое дорогое — солярка. Кроме стоимости топлива есть еще расходы за доставку, хранение, требуется оборудовать специальное помещение, создать подъездные пути. Комплект оборудования для традиционного отопления стоит дороже, чем электрообогреватели все вместе взятые.

Популярные статьи  Плитка-мозаика для ванной комнаты: разновидности, подготовка основания, монтаж

Низкая цена природного газа компенсируется большими расходами на монтажные работы, включающие устройство котельной и прокладку труб. Установка прямого электрического отопления гораздо проще и дешевле, но зато дорогая электроэнергия.

Сервисные работы: контроль технического состояния системы, давления теплоносителя, давления газа и температуры отходящих газов. Проверка и регулировка автоматических приборов, системы безопасности.

Ремонтно-профилактические работы. Со временем оборудование изнашивается. Система на основе газа быстрее выходит из строя. Особенно негативно влияет на работу системы отопления пониженное давление газа в магистрали. Жидкое топливо плохого качества приводит к неисправности топливного насоса, засорению форсунок, образованию кислотных и сернистых соединений. Перебои в электрической сети выводят из строя приборы автоматического управления прямой электрической системы отопления.

Значительные финансовые вливания потребуются для ремонта и замены отдельных узлов системы в случае . аварийных протечек, взрывов котельного оборудования.

Идеальная  система отопления еще не придумана. В каждой системе есть положительные и отрицательные стороны. Так какой же из видов отопления выбрать? Задача сложная, требующая всестороннего изучения, консультации с профессионалами и четкого представления какие условия должны быть созданы в доме.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Типы двухтрубной системы горизонтальной компоновки

Самый распространенный вариант обогрева жилого одноэтажного дома — двухтрубная система теплоснабжения с горизонтальной разводкой.

Для организации такого отопительного контура используются следующие схемы:

  • тройниковая или по другому периметральная;
  • коллекторная, иначе лучевая.

Согласно тройниковой схеме трубы соединяются тройниками, трубопроводы прокладываются по периметру помещения, последовательно подключаются к приборам. Теплоноситель в периметральной системе перетекает от одной батареи в другую, несколько остывая по пути.

По движению нагретого и остывшего теплоносителя тройниковые варианты подразделяются на попутные и встречные. В тупиковой схеме горячая и охлажденная вода перемещается в разных направлениях. В попутной нагретый и отработанный теплоноситель течет в одну сторону.

В коллекторной схеме от центрального органа системы, коллектора, трубы проводятся к каждому из радиаторов, за счет чего теплоноситель поступает во все приборы одновременно.

Принцип устройства напоминает солнечные лучи, исходящие от расположенного обычно в центре распределителя теплового потока. В лучевых разновидностях разводки теплоноситель движется только в разные стороны.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
