Особенности расчета труб для теплого пола

Как правильно рассчитать укладку?

После того, как выяснена мощность, необходимая теплому полу, можно ознакомиться с тонкостями расположения его контура. Далее останется лишь посчитать необходимую длину контура, что поможет составить представление о предстоящих расходахДля наглядности нужно сделать набросок на миллиметровке. Чертеж должен быть выполнен с учетом шага трубы и масштабных коэффициентов.

Шаг – это вымеренный промежуток пустот между трубами, он должен быть выбран в соответствии с несколькими условиями:

  • при перемещении по полу человеческая ступня не должна ощущать разницу температур, Так, если шаг слишком велик, то поверхность будет обогреваться полосами.
  • Шаг должен быть выбран таким образом, чтобы труба максимально экономично и эффективно выполняла свою функцию.

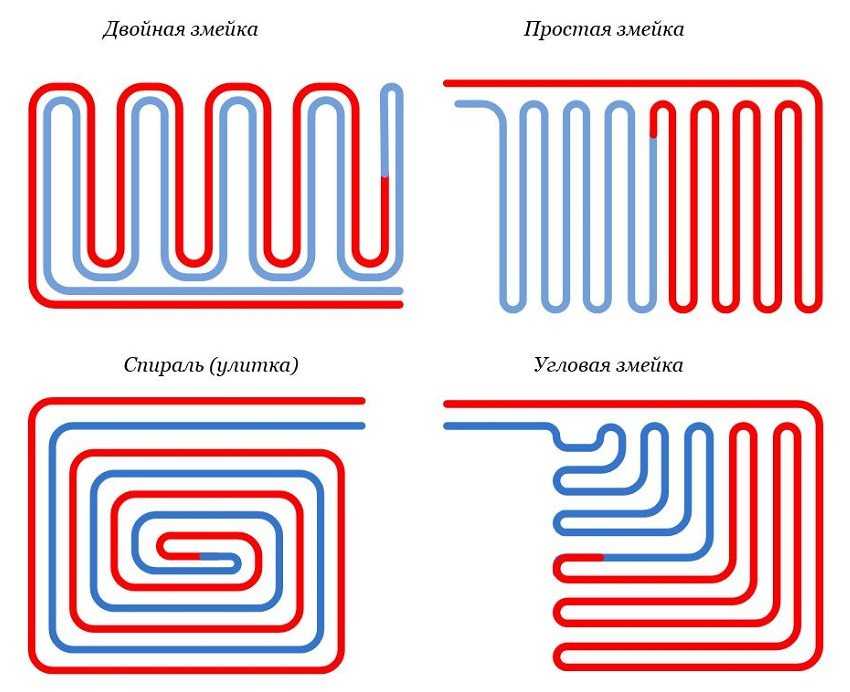

Для безошибочного монтажа трубопровода нужно понять достоинства и недостатки используемых типов укладки. В настоящее время для монтажа отопительного трубопровода пользуются 4 схемами:

«Улитка (спираль)» – самый востребованный вариант, потому что такая укладка обеспечивает равномерное распространение тепловой энергии. Расположение происходит от периферии к центру с постоянным уменьшением радиуса, а потом в другую сторону. При использовании данного метода длина шага может быть любой величины, начиная от 10 мм.

«Змейка» – довольно непопулярный метод контурного расположения. Огромный недостаток заключается в том, что подключение к питающему агрегату происходит с одной стороны, поэтому наблюдается значительный температурный перепад. Поверхность пола будет тем холоднее, чем дальше вы находитесь от котла. Вторым значительным минусом «змейки» является сложность монтажа. Такое расположение предусматривает изгибы трубы в180 градусов. Вследствие этого межтрубный шаг должен быть увеличен до 200 мм, в то время как универсальным значением принято считать 150 мм.

  • «Угловая змейка». Распространение теплого потока идет от угла, в котором расположен котел. Способ не популярен, потому что температура распространяется градиентом, что, по сути, создает эффект «солнца». Чем вы ближе, тем теплее.
  • «Двойная змейка» является модификацией обычной «змейки». Отличие состоит в том, что компенсируются потери тепла. Это происходит за счет циркуляции потока в обоих направлениях. Укладка таким способом так же сложна. «Змейка» применяется для небольших помещений, например, ванной комнаты.

Все вышеуказанные способы можно комбинировать друг с другом. «Змейкой» иногда покрывают небольшие площади, а «спиралью» обводят элементы, которые обогревать не нужно. Иногда комбинированные методы укладки трубы обеспечивают наименьшие затраты материала и минимальные вложения. Теперь, обладая необходимыми сведениями, можно приступать к расчету необходимой длины трубопровода. Расчет ведется по несложной формуле:

L = 1,1 x S\N. Приведенная формула отражает зависимость длины отопительной трубы (L) от площади контура (S) с учетом шага (N). Коэффициент 1,1 необходим для учета запаса трубы под изгибы. В конце следует также учесть отрезки, которые будут током и противотоком соединять укладку с котлом.

Чтобы не возникало недопониманий, рассчитаем длину отопительного контура для гостиной комнаты величиной 25 кв. м. Дабы снять ограничение в размерности шага, отдадим предпочтение методу спиральной укладки и выберем шаг 0,15 метра. В рассматриваемом случае получается, что длина прокладываемого трубопровода равна L = 1,1 x 25/0,15 = 183,4 м.

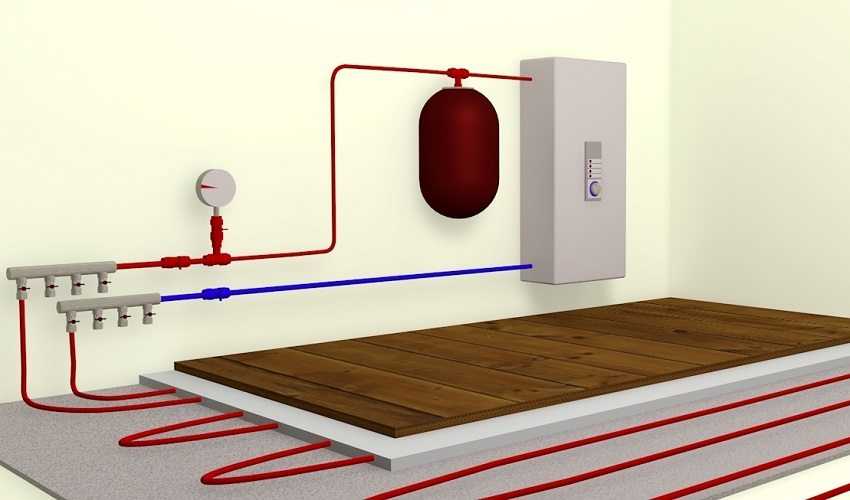

Допустим, система теплого пола работает от гребенки, которая расположена в 5 м от контура. При расчете необходимо удвоить это расстояние, так как коллектор имеет противоток. Следовательно, результирующая протяженность контура составит L = 183.4 + 5 + 5 = 193,4 м.

Примеры расчета водяного теплого пола

Далее вы сможете ознакомиться с двумя примерами расчета водяного теплого пола:

Пример 1

В комнате с длиной стен 4.6 м, мебель в которой занимает практически четвертую ее часть, теплый пол должен занимать не менее 17 м2. Для его выполнения применяются трубы диаметром 20 мм, которые укладываются как змейка. Между ними выдерживается шаг в 30 см. Укладка выполняется вдоль короткой стены.

Если помещение очень холодное, то может потребоваться проложить двухконтурное отопление. Тогда следует запастись не менее 140 м труб, такая протяженность трубопровода поможет компенсировать сильное падение давления на выходе и на входе системы. Можно делать каждый контур разной длины, но отличие между ними не должно быть больше 15 метров. К примеру, один контур выполняется протяженностью 76 м, а второй – 64 м.

Расчет теплого пола можно проводить двумя методами:

  • Для первого способа применяется формула: L = S ? 1,1 / B, где L – длина трубопровода; B – шаг укладки, измеряемый в метрах; S – площадь отопления, в м2.
  • Во втором варианте применяются табличные данные, приведенные ниже. Их умножают на площадь контура.
Шаг укладки, в метрах Расход трубы на 1м2 отапливаемой площади, в погонных метрах
0,1 10
0,15 6,7
0,20 5
0,25 4
0,30 3,4

Пример 2

Требуется провести теплый пол в комнате с длиной стен 5х6 м, общая площадь которой составляет 30 м2. Чтобы система эффективно работала, она должна отапливать не менее 70% пространства, что составляет 21 м2. Будем считать, что средние теплопотери – около 80 Вт/м2. Так, удельными будут теплопотери 1680 Вт/м2 (21х80). Желательная температура в комнате – 20 градусов, при этом будут использоваться трубы с диаметром 20 мм. На них ложится 7 см стяжка и плитка. Зависимость между шагом, теплотой теплоносителя, плотностью теплового потока и диаметром труб представлена на схеме:

Особенности расчета труб для теплого пола

Так, если имеется 20 мм труба, для компенсации теплопотери 80 Вт/м2 потребуется 31,5 градусов при шаге 10 см и 33,5 градусов при шаге в 15 см.

Температура на поверхности пола на 6 градусов меньше, нежели температура воды в трубах, что обусловлено наличием стяжки и покрытия.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

  1. Металлопластик
  2. Сшитый полиэтилен
  3. Полипропилен
  4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

  • Длительный эксплуатационный срок
  • Способны противостоять различным нагрузкам
  • Не теряют своей структуры в процессе нагрева
  • Легкий вес

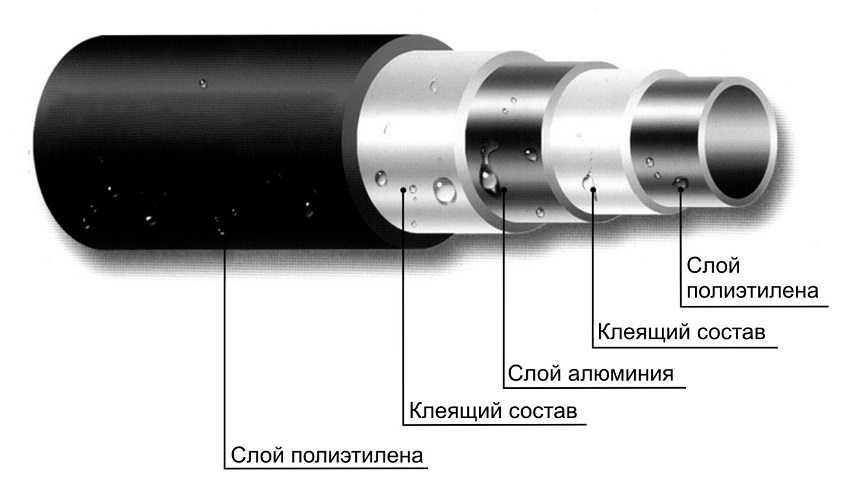

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

  1. Внутри и снаружи – полиэтиленовое защитное покрытие
  2. Средний слой – алюминиевая фольга
  3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Особенности расчета труб для теплого пола

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Популярные статьи  Как задекорировать или спрятать газовый котел на кухне?

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

  • Электронное облучение в магнитных полях – плотность сшивки достигает 60%
  • Пероксидом – плотность сшивки достигает 75%
  • Силаном (газ) – плотность сшивки достигает 65%

Особенности расчета труб для теплого пола

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком

, отталкивающим многих покупателей, является оченьвысокая цена .

Соединение труб из сшитого полиэтилена занимает считанные минуты:

  1. Специальное кольцо надевают на один конец трубы
  2. Затем он расширяется с использованием специализированного инструмента
  3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

  • Прокладка труб требует специального оборудования и определенных навыков
  • Медь – металл, следовательно, она подвержена коррозии

Особенности расчета труб для теплого пола

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

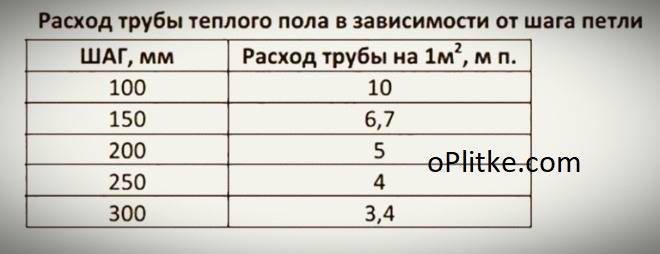

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм Расход трубы на 1 м2, м. п.
100 10
150 6,7
200 5
250 4
300 3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;
  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;
  • длина труб равна 85 м;
  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;
  • L – метраж длины изделия;
  • p – давление насоса;
  • G – расход воды, которая циркулирует в трубах (описывается в документации);
  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;
  • шаг 20 см подходит для 16 м2;
  • шаг 25 см – 20 м2;
  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Преимущества и недостатки теплого пола как основного отопления

Главное достоинство – комфорт. Теплый пол под ногами создает ощущение тепла и уюта гораздо быстрее, чем горячий воздух комнаты. Есть и другие преимущества:

  • Равномерный прогрев комнаты. Тепло идет от всей площади пола, в то время как батареи частично согревает стены и распространят тепло только на определенном участке.
  • Работает система совершенно бесшумно.
  • Так как нагревательные элементы заключены в стяжке, отопление меньше влияет на уровень влажности.
  • Можно выбрать вариант с разной тепловой инерцией. Водяной пол медленно нагревается и остывает почти сутки. ИК-пленочный мгновенно нагревает поверхность пола и остывает так же быстро.
  • Отопление водяным теплым полом обходится дешевле, чем радиаторами. Стоимость электрического отопления не так привлекательна.
  • Монтируют системы на самых маленьких площадках, даже на лестничных ступенях.
  • Батареи не украшают комнату и не вписываются в интерьер. Нагревательные элементы теплого пола скрыты от глаз.
Популярные статьи  Смесители «Елочка»: преимущества и недостатки

Недостатки:

  • Обустройство теплого пола – процесс трудоемкий и длительный. На базовое основание укладывают гидро-и теплоизоляцию. Потом размещают арматурную сетку или маты для укладки. Располагают трубки, выполняют подключение, заливают бетонную стяжку, кладут подложку и настилают чистовой пол. На это нужно время и деньги.
  • Водяное напольное отопление отнимает не менее 10 см высоты, а электрическое – от 3 до 5 см.
  • Ремонт очень сложен: при повреждениях необходимо снять покрытие, разбить стяжку, устранить дефекты и заново настелить пол.

Особенности расчета теплого водного пола

Передвигаться босиком по теплой поверхности в собственном доме или квартире гораздо приятнее, чем по холодному покрытию, поэтому в последние годы многие владельцы недвижимости отдают предпочтение системе отопления, получившей название «теплый пол». Такая конструкция позволяет обеспечить комфортное пребывание в помещениях.

На практике чаще всего монтируют водяные или электрические полы. В первом случае нагревательным элементом конструкции обогрева является горячий теплоноситель.

Водяные системы можно назвать оптимальным выбором для частных домовладений по нескольким причинам:

  • они способны полноценно заменить отопление, предусматривающее использование радиаторов;
  • несмотря на дороговизну при монтаже в помещении большой квадратуры, конструкции окупают себя в течение 5-6 лет и они дешевле в эксплуатации, чем электрические полы.

Что касается квартир, расположенных в многоэтажных домах, то в них установка водяных теплых систем разрешается только в новостройках и то не во всех. В других жилых зданиях монтаж таких конструкций запрещен. Дело в том, что их можно подключить только путем врезки в систему централизованного отопления, что, скорее всего, приведет к падению давления и температуры в ней.

Своими силами смонтировать теплый пол практически невозможно, поскольку предстоит не только уложить трубы в бетонную стяжку, но еще и запустить в работу оборудование, например, циркуляционный насос и газовый котел. Кроме этого, перед установкой конструкции нужно выполнить точные расчеты, что сделать могут профессионалы, обладающие специальными навыками.

С целью экономии владелец недвижимости может самостоятельно выполнить некоторые работы, например, залить стяжку. Также будет не лишним предварительный расчет, чтобы хоть приблизительно знать размер денежных затрат.

Для того, чтобы определиться с финансовой стороной проведения монтажа, можно:

  1. Обратиться к мастерам, которые будут заниматься установкой системы. Им следует предоставить всю требуемую информацию и получить в итоге максимально точные сведения.
  2. Отыскать в Интернете сайт с онлайн калькулятором. Такие компьютерные программы подсчитывают будущие расходы на ремонт с разной степенью точности.
  3. Выполнить все вычисления самостоятельно. Правда, для этого необходимо узнать, как рассчитать водяной теплый пол правильно, иначе вычисления без обладания нужными навыками дадут только приблизительный результат. Правда этого будет достаточно для подсчета предстоящих затрат.

Что такое водяной теплый пол?

   Теплый водяной пол – это система труб, спрятанных под стяжкой, по которым циркулирует вода определенной температуры около +45°С. На сегодняшний день, это самая востребованная технология для отопления частных домов. Благодаря циркулированию воды внутри системы, обогрев получается равномерным и комфортным, в отличии от радиаторных распределителей тепла. Простота конструкции, независимость от сезонного отопления, скачки температуры и давления являются еще одним большим плюсом данной технологии. Отапливается такая система в основном с помощью газового котла. Но без проблем взаимодействует и с другими видами котлов.

Теплые полы монтируются из полиэтиленовых или металлопластиковых труб. Эти материалы достаточно гибкие и хорошо проводят тепло. За регулирование температуры в такой системе отвечают насос, коллектор и смеситель термостатического вида.

Преимущества водяного теплого пола:

  • совместимость со многими видами напольного покрытия – вы можете выбрать любое нужное вам покрытие, не беспокоясь о том, что система отопления повредит его;
  • экономия тепла – система производит обогрев снизу, благодаря этому весь холодный воздух поднимается вверх, что позволяет обогревать помещение без использования прочих источников тепла;
  • сезонные опции – в холодное время года, система выступает в роли отопительной конструкции, а в летнее время способна охлаждать помещение.
  • Дороже радиаторной системы. При устройстве дома теплым полом готовьтесь к повышенным тратам, которые не особо себя окупят, но при этом принесут много приятного в плане отопления.
  • Не везде справляется с прогревом. В большинстве случаев теплый пол проходит в качестве основного отопления, но есть помещения, где требуется дополнительный прибор отопления. Для выяснения этого факта и нужно делать расчет теплого пола.
  • Запрет на использование в многоквартирных домах. Но касается он в основном России. В других странах ограничений нет.

Данная технология более уместна на территории частного дома, нежели квартиры. Монтаж системы желательно доверить мастерам, так как есть вероятность образования протечек, которые проявляются не сразу. Некачественная сборка может доставить массу хлопот и нанести серьезный урон имуществу.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Особенности расчета труб для теплого полаТеплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

 Особенности расчета труб для теплого полаТемпература теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм Материал трубы Рекомендованная длина контура, м
16 металлопластик 80 ÷ 100
18 сшитый полиэтилен 80 ÷ 120
20 металлопластик 120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Популярные статьи  Как выбрать трубы для забора?

Особенности расчета труб для теплого полаКонструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм Расстояние по осям (шаг труб), м Оптимальная нагрузка, Вт/м² Общая (или разбитая на участки) полезная площадь помещения, м²
16 0,15 80 ÷ 180 12
20 0,20 50 ÷ 80 16
26 0,25 20
32 0,30 меньше 50 24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Особенности расчета труб для теплого полаВарианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Особенности расчета труб для теплого полаУкладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Особенности расчета труб для теплого полаГофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

  • При этом учитываются следующие факторы:
  • площадь обогреваемой поверхности, общая площадь помещения;
  • площадь, тип остекления;
  • наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
  • уровень проникновения солнечных лучей в помещение;
  • наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

  1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
  2. 120 Вт/м² – при площади дома до 150 м²;
  3. 100 Вт/м² – при площади 150-300 м²;
  4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

  • На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
  • материал, из которого изготовлены трубы;
  • схема укладки контуров;
  • длина каждого контура;
  • диаметр;
  • расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Особенности конструкций

Теплый водяной пол набирает всё большую популярность. Он потеснил на рынке даже массивные батареи ввиду простой установки и широкого выбора изделий. Также в отличие от радиаторов стало возможным регулирование циркуляции воды в металлическом русле с помощью расходомеров.

Конструкция способна сочетаться с обыкновенными радиаторами отопления. При этом её действие ориентировано на равномерный обогрев воздуха в помещении. Радиатор не способен быстро отопить помещение, так как в большинстве случаев ограничен маленьким пространством из-за настенной установки. В это же время система теплых труб проходит под полом помещения, тем самым предотвращая сквозняки и утечки тепла.

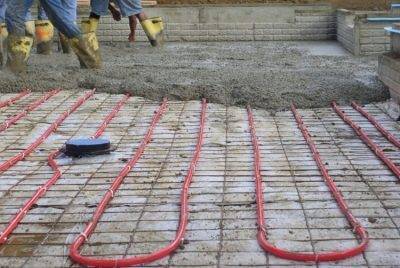

Особенности расчета труб для теплого пола

Основой конструкции служит бетонная стяжка, которая под действием высокой влажности быстро разрушается. Чтобы избежать неприятных последствий после протечки, необходимо разместить на цементе листовой пенопласт или пенополистирол. Однако если сразу уложить трубы, то пористые материалы запросто будут впитывать тепло. Для изоляции слой пенопласта рекомендуется выстелить фольгой.

Особенности расчета труб для теплого пола

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
