Размеры розетки и общая система стандартов для электроустановочных устройств

Правила группировки

Размеры розетки и общая система стандартов для электроустановочных устройств
В розеточном блоке допускается ставить несколько приборов, их количество почти ничем не ограничено, но обычно более 6 – 8 штук не монтируют. В блоке, помимо розеток, могут быть выключатели, регуляторы, телевизионные, компьютерные разъемы.

Правила группировки и проведения работ:

На стене размечают места подрозетников (не выключателей и регуляторов, а кожухов).
Для формирования выемок используют коронки под розетку диаметром 70 мм, чтобы дать свободу корректировки межосевых расстояний.
Корпуса регулируют по центрам, выставляют по вертикали и горизонтали.
Если пренебречь уровнем, все розетки в блоке будут стоять косо (так, как смонтированы коробки под них).
Принимают во внимание край кожуха.
Стандартно бортик должен быть в одной плоскости со стеной — тогда розетка с крышкой плотно станет к поверхности.

Валера

Голос строительного гуру

Задать вопрос

После высверливания отверстий в них устанавливают блок для проверки по всем параметрам. Допускается отклонение бортиков блока от оси на 1,5 – 2 мм. Координируют возможность ввода в подрозетники всех проводов, чтобы не мешали друг другу. Слаботочные и силовые разъемы разводят между собой на промежуток, равный еще одному диаметру розетки. Так электромагнитные волны не будут мешать работе устройств.

Стандартные размеры розеток

Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте. Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.

Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.

Универсальная формула расчета ширины рамок для электрических розеток

Ширина многопостовой рамки = Ширина одинарной + (Количество розеток-1)*71

Допустим, нам нужно узнать размер четырехпостовой рамки для розеток Schneider Electric Sedna, расчет получается следующий:

Ширина 3х постовой рамки = 80мм+(2-1)*71=151мм

Получается, что размер трех постовой рамки Schneider Electric Sedna 82мм х 151мм х 7мм

Итак, если вы точно не знаете какие у вас будут розетки, ориентируйтесь на размер 82мм на 82мм, как у серии Legrand Valena для одинарной рамки, ширину же многопостовой рамки, всегда можно расчитать по формуле.

rozetkaonline.ru

Высота установки выключателей

Используется два варианта установки выключателей.

1. Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.

2. Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Последовательность монтажа двойной розетки

Когда схема подключения на двойную розетку правильно определена, место выбрано, а материалы подготовлены, можно приступать к монтированию.

Демонтаж старой розетки

Еще раз удостоверившись, что автоматы в квартире выключены, можно приступать к удалению старой розетки.

Порядок действий следующий:

  1. Выкрутить все винты, на которых крепится изделие.
  2. Снять внешнюю крышку старого устройства.
  3. Открепить провода, выкрутить фиксирующие лапки.

Следует разобрать и новое изделие, которое требуется встраивать. Фронтальную панель нужно аккуратно открутить от рабочей части.

Новый подрозетник для двойной розетки

Следует уделить пристальное внимание качеству нового подрозетника — оно должно быть достаточно высоким, и в этом случае можно быть уверенным в четкой фиксации и нормальной работе розетки. Крепится подрозетник в стене боковыми держателями, которые продаются отдельно или идут в одной комплектации

Более дешевые подрозетники крепятся не специальными лапками, а шурупами

Крепится подрозетник в стене боковыми держателями, которые продаются отдельно или идут в одной комплектации. Более дешевые подрозетники крепятся не специальными лапками, а шурупами.

Обозначение блоков

Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

Блок скрытой установки из одного выключателя и одной розетки.

Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

Блок скрытой установки из двух выключателей и розетки с защитным заземлением.

Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.

Предназначения устройства

АВР выполняют различные функции:

  • защитная миссия, предохраняющая линию от перегрузок и короткого замыкания;
  • постоянный контроль над состоянием напряжения в цепи;
  • сигнализация, требующая остановки конкретного агрегата или его запуска;
  • целенаправленный переход на резервный источник, и при восстановлении напряжения, возвращение на главный.

В работе устройства применяются две схемы – с единственной рабочей секцией и одной запасной, и двусторонней, при которой обе рабочие линии могут быть и основными, и запасными.

Пункт распределительный осуществляет прием и распределение электроэнергии. Одной из функций ПР является организация безопасности всевозможным установкам при высоком напряжении от перегрузок, коротких замыканий, оперативных переключений в электрической цепи, а также обеспечивает защиту от поражения электрическим током человеку.

Щит бесперебойной подачи дает возможность обеспечивать питанием различные механизмы вычислительной техники, контролирующих систем и сигнализации, медицинского оборудования.

Коммерческий учет электроэнергии в трехфазных сетях выполняется при помощи щита учета, установленных в жилых зданиях, офисах, промышленных объектов. Щит подлежит пломбированию и замыканию на ключ. Чтобы удобнее было снимать показания счетчика, на не установлено специальное окошко.

Со всеми видами распределительных щитов можно познакомиться на сайтах, которые предоставят исчерпывающую информацию о распределительных щитах, и предложит яркие и красочные фотографии изделий

Какие бывают розетки по способу монтажа

По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.

Встроенные розетки

Встроенные изделия предполагают установку колодки, на которой расположены контакты, в специальную коробку (подрозетник), скрытую в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами.

Размеры розетки и общая система стандартов для электроустановочных устройств

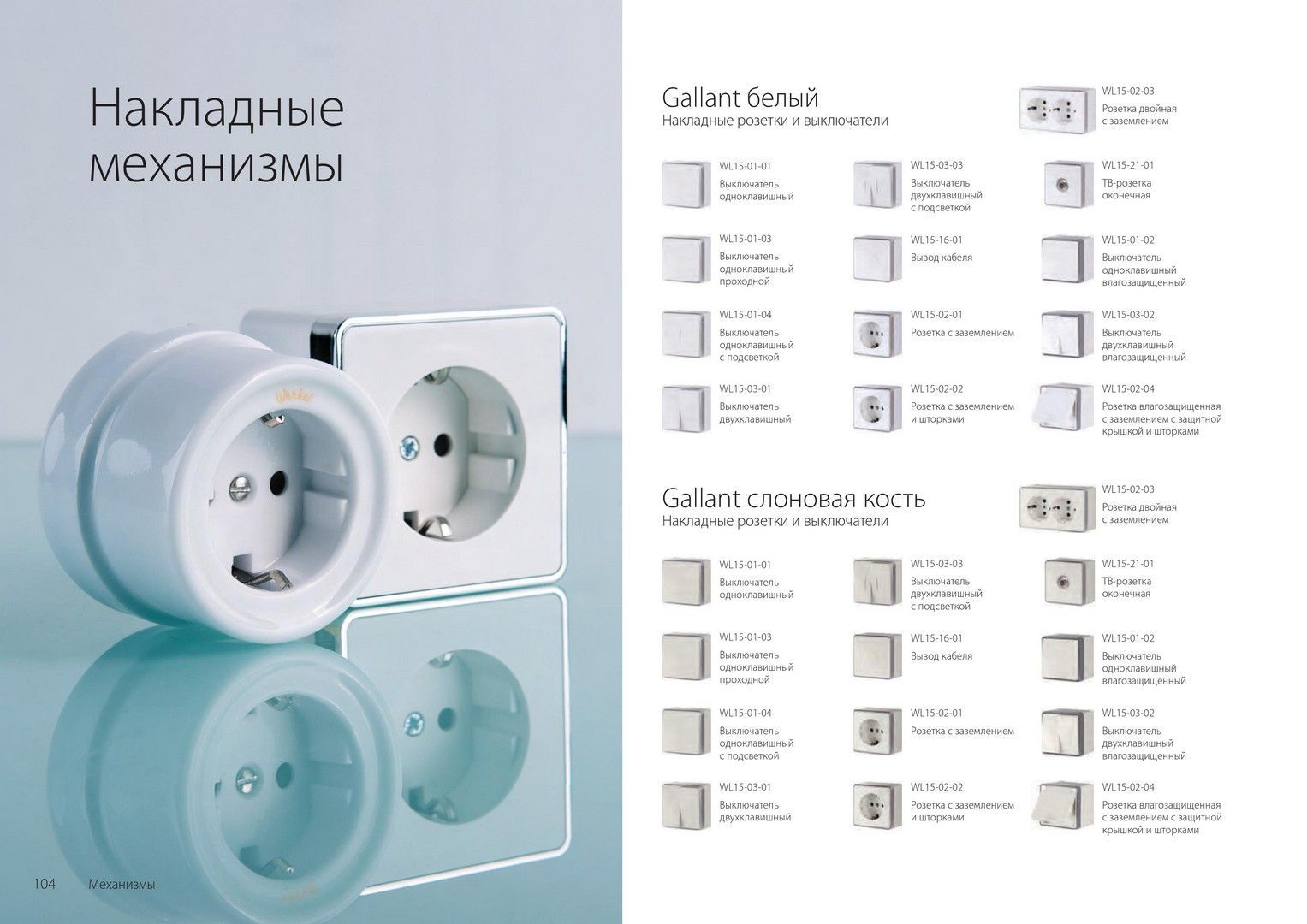

Накладные розетки

В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем.

Размеры розетки и общая система стандартов для электроустановочных устройств

Существуют достаточно оригинальные виды электрических розеток накладного типа, монтаж которых заключается в закреплении устройства на плинтусе, скрывающем проложенную под ним проводку. В России они не пользуются особой популярностью, поскольку совершенно не гармонируют с современными интерьерами, а также часто ломаются в результате механических воздействий.

Размеры розетки и общая система стандартов для электроустановочных устройств

Переносные розетки

Переносные розетки зачастую укомплектованы шнуром с вилкой, что позволяет использовать их в качестве удлинителей. Однако встречаются также модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы. Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором.

Размеры розетки и общая система стандартов для электроустановочных устройств

Знак электробезопасности (плакат) «Указатель напряжения — 220 в»

Этот знак (код SES 32) размещают в местах с электрическим напряжением в 220 вольт.

ТЕХНОЛОГИЯ ПРЯМОЙ УФ-ПЕЧАТИ ПО ПЛАСТИКУ

При необходимости таблички и знаки могут также изготавливаться из пластика любой толщины от 1 до 5 мм.

Светостойкость и влагостойкость

Светостойкость краски составляет не менее 5 лет в зависимости от интенсивности солнечной радиации, влагостойкость краски и материала позволяется эксплуатировать таблички на отрытом воздухе без дополнительных средств защиты. Подробнее о материале и способе печати смотрите в разделе ТЕХНОЛОГИЯ ПЕЧАТИ

Популярные статьи  Как правильно cтирать тюль?

Безопасность

Материал пожаробезопасен (относится к самозатухающим материалам). Материал и краски сертифицированы для использования внутри помещений.

ЕВРОПА

СТРАНЫ

ТИП  РАЗЪЕМА

НАПРЯЖЕНИЕ

ЧАСТОТА

Албания

C, F

220 В

50 Гц

Андорра

C, F

230 В

50 Гц

Армения

C,F

220 В

50 Гц

Австрия

F

230 В

50 Гц

Азербайджан

C,F

220 В

50 Гц

Бельгия

E

230 В

50 Гц

Беларусь

C,F

220 В

50 Гц

Босния

C,F

220 В

50 Гц

Болгария

C,F

230 В

50 Гц

Хорватия

C,F

230 В

50 Гц

Кипр

G

24-0 В

50 Гц

Черногория

C,F

220 В

50 Гц

Чехия

E

230 В

50 Гц

Дания

C,K

230 В

50 Гц

Эстония

F

230 В

50 Гц

Финляндия

C,F

230 В

50 Гц

Франция

E

230 В

50 Гц

Гибралтар

C,G

240 В

50 Гц

Греция

C,D,E,F

220 В

50 Гц

Грузия

C

220 В

50 Гц

Испания

C,F

230 В

50 Гц

Нидерланды

C,F

230 В

50 Гц

Исландия

C,F

220 В

50 Гц

Казахстан

C

220 В

50 Гц

Литва

C,F

220 В

50 Гц

Лихтенштейн

J

230 В

50 Гц

Люксембург

C,F

220 В

50 Гц

Латвия

C,F

220 В

50 Гц

Македония

C,F

220 В

50 Гц

Мальта

G

240 В

50 Гц

Монако

C,D,E,F

127 В / 220 В

50 Гц

Германия

C,F

230 В

50 Гц

Норвегия

C,F

230 В

50 Гц

Польша

C,E

230 В

50 Гц

Португалия

C,F

230 В

50 Гц

Россия

C,F

220 В

50 Гц

Румыния

C,F

230 В

50 Гц

Сербия

C,F

220 В

50 Гц

Шотландия

G

230 В

50 Гц

Швейцария

J

230 В

50 Гц

Швеция

C,F

230 В

50 Гц

Словакия

E

230 В

50 Гц

Словения

C, F

230 В

50 Гц

Турция

C,F

230 В

50 Гц

Украина

C

220 В

50 Гц

Великобритания

G

230 В

50 Гц

Венгрия

C,F

230 В

50 Гц

Италия

C,F,Л

230 В

50 Гц

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

Размеры розетки и общая система стандартов для электроустановочных устройств

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Советы по выбору двойных розеток

При выборе двойных розеток обращайте внимание на качество их исполнения. Изделие должно быть выполнено из достаточно толстого пластика, не иметь каких-либо дефектов, трещин и сколов

Обращайте внимание на контакты. Они должны быть произведены из толстого металла.

Проверьте контакты на гибкость, лучшей двойной розеткой будет та, контакты которой не гнутся, а пружинят. Если после изгибания контакт остался в изогнутом положении – это некачественная и небезопасная розетка. В качественной розетке после изгибания контакт вернется в исходное положение.

Также контакты можно проверить магнитом. В качественных розетках используются контакты из не магнитящихся сплавов. Если контакты магнитятся – это некачественная розетка.

Обращайте внимание и на внешний вид изделия. Если для гаража или мастерской эстетика практически не важна, то для жилого помещения стоит выбирать не просто качественные, но и приятные внешние двойные розетки

Ключевой параметр – максимально допустимая мощность, проходящая через розетку. Учитывайте мощность подключаемых приборов.

Обычно бытовые розетки рассчитаны максимум на 3,5 кВт (16 А). Мощность приборов не должна превышать максимально допустимую пропускную мощность розетки.

Нюансы установки мультибокса на плинтус

Что делать, если в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?

В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.

Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля

Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник, необходимо проложить провод внутри плинтуса.

Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.

Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

Устройство электрической розетки

Устройство электрической розетки Классическая электрическая розетка собирается из пластмассовой внешней панели (материал может быть другой, назначение – прикрыть внутренние детали) и непроводящего ток основания с микроконтактами и штепселями. Последние необходимы для закрепления вилки устройств.

Основание производят из термоустойчивого пластика или керамики, главное, чтобы материал не проводил электричество и не плавился при коротких замыканиях, возгораниях. Пластмасса – дешевая и прочная, керамика стоит гораздо больше и отличается значительной хрупкостью. Число контактов, форма и размер розетки зависят от типа и предназначения (например, трехфазные имеют по шесть контактов, однофазные – два), а также страны изготовления. При производстве руководствуются положениями ГОСТа или специальных ТУ.

Материалы контактов

Микроконтакты электротехнических изделий должны быть достаточно прочными, хорошо закрепленными, проводить электричество и не «отходить» длительное время. Обычно используют следующие материалы:

  • бронза – подходит для всех типов помещений, разных условий эксплуатации;
  • латунь – используется только при нормальном уровне влажности в комнате, запрещено устанавливать в банях, ванных комнатах, на улице – быстро выйдут из строя, может возникнуть замыкание, перегорание приборов;
  • латунь луженая (защищенная от коррозии) – отлично переносит повышенную влажность, специальная обработка не позволит влаге воздействовать на металл и разрушать его.

Латунные микроконтакты являются наиболее уязвимыми. Металл бледно-желтого цвета, блестит. При постоянном воздействии влаги окисляется, ржавеет. Повышенная жесткость материала не позволяет контактам пружинить, что с течением времени приводит к ухудшению соединения – под давлением вилки пластинки расходятся и перестают замыкать электрическую цепь. Дополнительно приходится устанавливать пружинистые «лепестки», которые сводят контакты.

Обработанная – луженая – латунь сильно отличается от первоначального материала. Цвет становится белым, матовым. Благодаря антикоррозийному покрытию контакты не окисляются, легко пружинят и сохраняют первоначальный загиб. Поэтому материал используют в уличных розетках и устанавливаемых в помещениях с повышенной влажностью.

Заземляющий контакт

Соединение на фазу – обязательный момент для подобных устройств. Контакт на заземление является дополнительным и встречается в специальных моделях (необходимо уточнять при покупке). Приобретают такие розетки для:

  • высокомощных приборов и техники;
  • устройств, «чувствительных» к качеству электричества (в частности, электронных);
  • приборов, которые используют воду в работе (например, стиральные и посудомоечные машины).

Помимо этого, заземляющие типы розеток устанавливают в помещениях с высокой влажностью и на улице – требование безопасности при работе с электротехническими устройствами и проводкой. Рабочее заземление в устройстве розетки позволит обезопасить пользователей и технику.

Цены на простые модели ниже. Глубина посадки в стену меньше, поэтому под них требуется сверлить небольшое отверстие. Однако для мощных устройств такие розетки не подходят (в том числе на компьютеры). Опасность заключается и в накоплении статического остаточного электричества, которое губительно для электроники.

Подключение проводов

Микроконтакты розеток оснащены небольшими пластинами, которые необходимо соединять с проводами электрической проводки помещения. Используют винты или зажимные механизмы. Последние позволяют быстро выполнить подключение, не используя отвертку.

Винтовые разделяют на два типа:

  • вариант с закреплением провода на конце в форме петли;
  • способ прямой фиксации конца кабеля.
Популярные статьи  Таблица теплопроводности строительных материалов: коэффициенты

Первый метод требует длительного времени подключения: винты откручиваются полностью, провод закручивается петлей (можно применить круглогубцы), затем петля надевается на болт, формируется конечный вид, фиксируется гайкой. Второй – соединение выполняется быстро – винт ослабляют, в получившийся зазор вставляют конец кабеля, плотно закручивают.

Современные розетки часто устанавливают блоками – 3-4 штуки рядом и под одну внешнюю крышку. Подобное параллельное подключение предусматривает пожильное соединение проводов к каждой точке питания, перемычки проводят в отдельные разъемы.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

  • 0,5 м – до газовых труб, труб отопления и батареи;
  • 10 см – до оконных и дверных проемов;
  • 10 см – до угла помещения;
  • 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

electric-tolk.ru

Меняем старые на новые?

Размеры розетки и общая система стандартов для электроустановочных устройств

Есть такой принцип — «пока работает, не трогай». Российские модели 90-х годов и советские из далёких 80-х продолжают исправно нести службу на дачах. Их устаревший тип — C5. Вроде всё хорошо. Но есть два негативных фактора:

  • Малый диаметр контактных отверстий — всего 4 мм.
  • Нет отвода под заземление.

В советскую розетку современный штекер может просто не влезть. А отсутствие контакта «земля» способно спровоцировать пожар.

Поэтому замена розеток на обновлённые C6, разработанные по немецким стандартам качества, — неплохая идея. В них диаметр отверстий равен 4,8 мм. Если выбрать модель с контактами на пружинах, то даже тонкие советские штекеры не будут выпадать.

Советы специалистов по размещению

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также розетка для Ethernet кабеля.

Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

Согласно ПУЭ:

  • от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
  • розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
  • монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
  • нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Вам также может быть интересна информация о нюансах монтажа розетки для стиралки или розетки для электроплиты.

Рекомендуемые места установки розеток и выключателей в комнате с точки зрения практичности и удобства

Разделение на виды по конструкции и способу установки

По устройству и способу монтажа розетки делятся на 3 вида:

  • накладные (настенные или навесные);
  • встроенные;
  • переносные.

Накладные устройства используются в том случае, когда монтаж кабельной системы производится открытым способом. Один из примеров — оборудование проводки в деревянных домах. Согласно нормам пожарной безопасности, в цельных бревнах нельзя делать отверстия для прокладки кабеля. Поэтому розетки и другие элементы проводки монтируются снаружи. Для этого используются специальные подрозетники.

Существуют накладные розетки для установки на плинтус. Пригодятся в том случае, если провода прокладываются внутри плинтусов. Накладные устройства не отличаются прочностью и привлекательным внешним видом. Единственный способ их заменить — использовать переноску.

Встроенные конструкции устанавливаются в железобетонные, кирпичные и подобные поверхности. Их монтируют в перегородках, выполненных из ДСП, МДФ, гипсокартона. Установить их просто — достаточно в заранее подготовленное отверстие вставить подрозетник. Главный механизм закрепляется в нем с помощью распорок и шурупов, после установки скрывается в стене с помощью плоского корпуса.

Переносные конструкции чаще представлены удлинителями, оснащенными шнуром и вилкой. Обычно двойные, тройные.

В продаже бывают устройства и без шнура, подсоединяющиеся к кабелю, который выходит из стены или плинтуса. Используются крайне редко, хотя и имеют свои преимущества. Обычно состоят из двух половин, соединяемых хомутом, контактов, кнопки включения/выключения тока, индикатора питания.

Еще одна особенность конструкции — корпус устройства. Корпус бывает нескольких видов:

  • карболитовый;
  • каучуковый (резиновый);
  • пластиковый;
  • керамический.

Отличаться могут и размеры — есть розетки узкие и широкие. Выбор будет зависеть от предназначения конструкции и личных предпочтений.

Что выбрать: US, EU, UK или AU?

Основы

Наиболее распространены 4 вида: US, EU, UK и AU. Некоторые пользователи, кто еще не сталкивался с этим, даже не обращают внимания на эти аббревиатуры. (а зря ).

Обратите внимание на выбор стандарта. Так вот, эти аббревиатуры обозначают тип штекера (как видите на фото ниже, они все имеют разную геометрию и не обратно-совместимые!)

Так вот, эти аббревиатуры обозначают тип штекера (как видите на фото ниже, они все имеют разную геометрию и не обратно-совместимые!).

Примечание!

В России, Украине и Белоруссии используется стандарт EU (см. фото). Его еще иногда помечают как EC, или EU Type C. Но о их разнице чуть ниже.

  1. US — американский тип розеток (вообще, их несколько подвидов). Используется в странах: США, Японии, и др. Напряжение: 100-120 Вольт, частота: 60 Гц;
  2. EU — один из самых популярных типов розеток, так называемая «Евро». Используется в России, Турции, Египте, Алжире, странах Евросоюза и СНГ. Напряжение: 220 Вольт, частота: 50 Гц.
  3. UK — английский тип розеток (страны: Великобритания, Сингапур, Мальта, Кипр и др.). Напряжение 220 Вольт;
  4. AU — австралийская розетка (страны: Австралия, Китай, Фиджи, Новая Зеландия и пр.). Напряжение: 220 Вольт.

Чем отличается EC, EU, EU Type C?

  • ЕС — это Европейский союз;
  • EU (European Union) — это тоже самое, просто на другой «лад». Т.е. между EC и EU – никакой разницы.

Однако, иногда можно встретить еще одно обозначение: EU type C (или EC type C) . Она отличается от EU наличием дополнительной изоляцией у основания (считается это более безопасным, т.к. практически исключены случайные касания пальцев при подключении штекера к сети) . Разумеется, EU и EU type C — обратно-совместимые. См. фото ниже.

US, EU, UK, AU (еще одна иллюстрация)

Что делать, если был куплен прибор не с тем штекером (можно ли его подключить к нашей розетке?)

Если у вашего устройства используется другой стандарт штекера — то разница может быть не только в самой геометрии ножек у вилки, но и напряжении (частоте), под которое оно рассчитано.

Т.е. нельзя просто отрезать одну вилку и перепаять ее на другую, а затем подключить устройство к сети! Если, например, не будет учтено напряжение (а не везде оно 220 Вольт!) – можно просто-напросто спалить устройство (а возможно и выбить рубильник, или еще чего. ).

Популярные статьи  Обзор посудомоечных машин LG: модельный ряд, достоинства и недостатки + мнение пользователей

Поэтому, не буду оригинальным, но, если вы не электрик, лучше всего воспользоваться готовыми адаптерами и переходниками. Благо, что их навалом в любом магазине, занимающимся электро-товарами. Если вы не собираетесь подключать что-то мощное к сети, то вопрос можно решить в пределах 1000-1500 руб.

Переходники и адаптеры

PS

Также в этой заметке не могу не отметить, что типов розеток (на самом деле) несколько больше, чем я обозначил выше (см. скрин ниже). Некоторые из них очень похожи друг на друга и отличаются, например, только наличием заземления (и, разумеется, штекер без заземления, как правило, подходит к розетке с наличием ножек под заземление) .

Так как я не электрик, да и блог не посвященной этой тематике — более я на этом не останавливаюсь. Вышесказанного должно хватить для общего понимания и возможности покупки «подходящего» электро-товара.

Дополнения по теме приветствуются.

Особенности металлических распределительных щитов

Низковольтная установка, применяющаяся с целью обеспечения электроэнергией всего определенного строения или его части, является главным распределительным щитом. Его присутствие необходимо на любых объектах (предприятиях или жилых домах), трансформаторных подстанциях.

Он находится на специальных объектах, где происходит распределение электроэнергии и защита отходящих электролиний от непредвиденных различных ситуаций, таких как перегрузки или короткое замыкание, автоматического ввода (при необходимости) резерва. На его основе устанавливают блок учета потребления электроэнергии.

Данный агрегат представляет собой комплекс аппаратов, которые помещены в металлический шкаф со съемными панелями контрольно – измерительных приборов. Это дает возможность рационально использовать материал. Такие устройства различаются по назначению и делятся на:

  • чисто вводные панели;
  • панели распределительные (разбрасывают по потребительским точкам);
  • комбинированные – устройства, выполняющие все три функции.

АВР предоставляет возможность автоматически переключить с основного ввода питание на резервный источник в том случае, когда в сети падает напряжение. Время переключения оговаривается заранее (интервал от 0,1 до 30 секунд).

Данное устройство, в основном, применяется для питания потребителей первой категории (общественные, производственные и коммунально-бытовые помещения).

Материалы

Первые колодки делались керамическими, но теперь преобладает карболит. Пластик может деформироваться при нагреве, а напряжение пробоя у него меньше. Преимуществом является меньшая цена.

Корпус изготавливается из прочной пластмассы, которую часто оформляют под интерьер по форме, цвету или специальным вставкам. Современные модели снабжаются сменными накладками под интерьер помещений. При этом электрическую часть менять не обязательно.

Главными элементами розетки являются металлические контакты. Через них передается электрическая энергия от силовых проводов к электроприбору. В качестве материала применяется бронза или латунь, обладающие упругостью для обеспечения надежных контактов штырьков вилки с розеткой. Кроме механических свойств важны электрические параметры металлических проводящих частей, на какое напряжение и ток они рассчитаны. Здесь значение имеет как материал, так и размер розетки и вилки: поперечное сечение штырьков и отверстий под них.

Евро- и отечественные стандарты размещения розеток и выключателей

Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.

Размеры розетки и общая система стандартов для электроустановочных устройств

Накладные угловые розетки на кухне

Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.

Где должны находиться выключатели и розетки?

Конечно, ответы на этот вопрос так же индивидуальны, как и сами пользователи. Но общие правила таковы.

Выключатели располагают при входе в помещение с внешней или внутренней стороны. Внешнее расположение удобно для небольших комнат, а также помещений, где повышена влажность – туалет, ванная комната, душевая, сауна, бассейн, кухня. В этом случае внешнее расположение позволяет защитить электроприбор от воздействия влаги и при этом не тратиться на влагозащищенные модели.

Размеры розетки и общая система стандартов для электроустановочных устройств

При размещении внутри необходимо устроить выключатель как можно ближе к входной двери – чтобы пользователь, едва войдя, мог сразу включить свет и не искать устройство в темной комнате. Те же соображения удобства требуют расположения со стороны ручки двери.

Размеры розетки и общая система стандартов для электроустановочных устройств

Розетки располагают в местах скопления электроприборов либо за ними, если речь идет о крупной бытовой технике – холодильниках, электроплитах, стиральных и сушильных машинах и так далее.

Дополнительно устраивают розетки в тех местах, где никакая техника обычно не подключена, но может потребоваться точка доступа к электросети для периодических работ – например, в коридоре, возле входной двери или на балконе.

Размеры розетки и общая система стандартов для электроустановочных устройств

Классификация розеток

Чаще всего применяются розетки утопленного типа. Они монтируются в стене, с которой поверхность корпуса находится на одном уровне или немного выступает. Одной ниши будет недостаточно. Там должен быть установлен подрозетник, в котором модель крепится винтами непосредственно к его корпусу или стальными лапами, разводимыми в стороны также с помощью резьбового соединения. Для установки в гипсокартоне применяется монтажная коробка другого типа, где ее крепление к листу имеет отличительные особенности. Под размеры установки розеток в листе вырезаются отверстия, в которых вставляются подрозетники с четырьмя винтами.

Внешняя розетка (накладная) крепится непосредственно на стену и предназначена для открытой проводки. Внутри оба типа изделий имеют аналогичные конструкции.

Количество полюсов у стандартной розетки обычно два. При этом есть еще контакт заземления. Он является важным элементом безопасности, которым нельзя пренебрегать. Особенно это касается помещений с повышенной влажностью, где кроме заземления должно быть установлено УЗО.

Для подключения трехфазных приборов применяются многополюсные розетки (до четырех). Контакты делаются круглыми и прямоугольными. Прижатие штырьков производится лепестками или пружинами. Последние более надежны, поскольку жесткость соединения стабильная, а износ минимальный. Лепестковые соединения в процессе эксплуатации становятся слабее и при вставке вилки она может искрить, что приводит к подгоранию контактов. Сейчас разработаны современные лепестковые конструкции, в которых соединение не разбалтывается при частом использовании.

В конструкции двойной розетки подключаются две штепсельные вилки. При этом применяется одна стандартная колодка, подходящая к одной монтажной коробке. Установочный размер под розетку двойного типа и ее схема подключения те же самые, что и у одинарной.

Существуют также тройные розетки или целые блоки. В них встраиваются выключатели, выходы для интернета, телефона, диммеры, дополнительная защита от удара током и др. Если розетка используется часто, нет смысла выдергивать и вставлять ее каждый раз. Для этого выбирается модель со встроенным выключателем.

Применяются розетки-удлинители, которые выглядят как обычные, а при необходимости они вынимаются из корпуса и переносятся вместе с проводом в нужное место.

Важно! Размеры розеток и выключателей должны подходить к установочным коробкам. При покупке их следует сразу подбирать, чтобы создать надежное соединение

Заключение

В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.

Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.

Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.

Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.

Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
