При формировании метрологического парка предприятия или оснащении рабочего места слесаря-инструментальщика особое внимание уделяется универсальным средствам линейных измерений. В профессиональной среде грамотно составленный штангенциркули каталог, доступный по ссылке https://chiz.ru/catalog/shtangentsirkuli-shtsts-elektronnye/, рассматривается как базовый источник систематизированной информации о типоразмерах, конструктивных исполнениях и метрологических характеристиках инструмента. Такой подход позволяет инженеру по качеству или мастеру участка оперативно сопоставить номенклатуру моделей с технологическими допусками и условиями эксплуатации, не прибегая к разрозненным прайс-листам поставщиков. Ниже представлен аналитический обзор категории, раскрывающий ключевые параметры, на которые опираются специалисты при комплектации измерительного хозяйства.
Конструктивные исполнения и классификация по отсчётному устройству
Современный сортамент штангенинструмента строится вокруг типа отсчётного узла, который определяет удобство считывания, дискретность и устойчивость к внешним воздействиям. В каталогах традиционно выделяют нониусные, циферблатные и цифровые модели; последние в документации часто маркируются аббревиатурой ШЦЦ, что указывает на наличие электронного блока индикации. Нониусная группа остаётся востребованной в ремонтных цехах благодаря автономности и отсутствию элементов питания, тогда как электронные версии ценятся за высокое быстродействие при массовых промерах и возможность передачи данных на ПК через интерфейс.
- Нониусные штангенциркули с отсчётом по основной шкале и вспомогательной нониусной линейке — классика слесарного дела, обеспечивающая дискретность 0,02 или 0,05 мм при отсутствии энергозависимости.
- Циферблатные модели с круговой шкалой и зубчатой передачей — компромиссный вариант для операторов, которым важен быстрый визуальный контроль без цифровой индикации и риска разряда батареи.

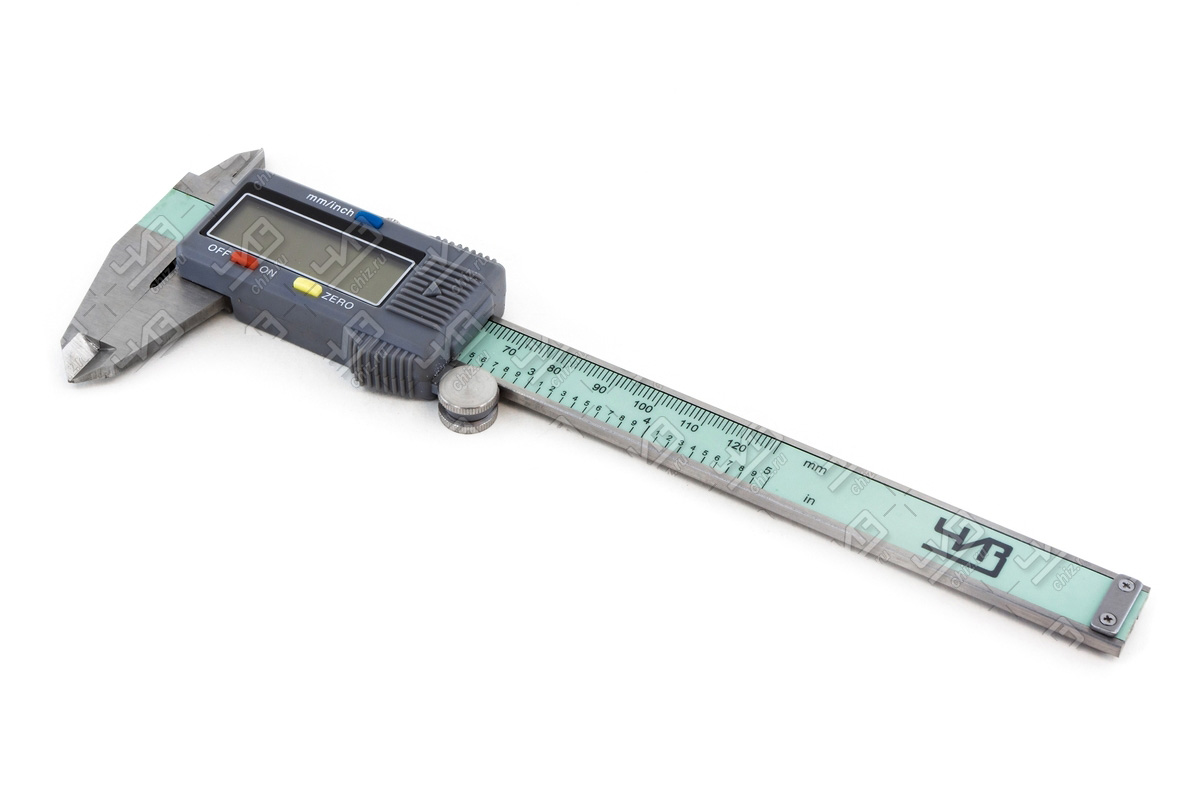

- Электронные ШЦЦ с ЖК-дисплеем, кнопкой обнуления и переключением метрической/дюймовой системы — оптимальны для поверочных лабораторий и участков входного контроля, где требуется фиксация результата и высокая скорость измерений.
Диапазоны измерений, вылет губок и исполнение рамки
Типоразмерный ряд штангенинструмента охватывает диапазон от миниатюрных моделей с верхним пределом 125–150 мм до крупногабаритных исполнений на 1000, 1500 и даже 2000 мм, применяемых при контроле валов, станин и корпусных деталей. Для каждого типоразмера нормируется вылет губок — расстояние от направляющей штанги до измерительных поверхностей, — а также глубина выдвижения рамки, влияющая на жёсткость конструкции при работе на весу. В каталогах отдельно оговаривается наличие микроподачи, которая реализуется через винт и гайку в рамке и позволяет плавно подводить губки к контролируемой поверхности без рывков.
- Малогабаритные модели с пределами 0–125 и 0–150 мм — базовый инструмент слесаря, отличающийся компактной штангой и малым весом, что важно при длительной работе в неудобной позе.
- Средние типоразмеры 0–200, 0–250 и 0–300 мм — наиболее распространённая группа в механических цехах, часто комплектуется устройством микроподачи и глубиномером в торце штанги.
- Крупногабаритные исполнения от 0–500 мм и выше — оснащаются усиленной рамкой, дополнительными опорами и иногда второй шкалой на обратной стороне штанги для удобства отсчёта.
Метрологические характеристики и точность отсчёта
Ключевым параметром при выборе остаётся допускаемая погрешность, которая нормируется для каждого диапазона и конструктивного исполнения. Для нониусных моделей с ценой деления 0,05 мм погрешность обычно составляет ±0,05 мм на малых пределах и возрастает с увеличением длины штанги; электронные ШЦЦ нередко демонстрируют дискретность 0,01 мм при погрешности ±0,02–0,03 мм в зависимости от типоразмера. Специалисты по метрологии обращают внимание на температурный режим: отклонение от нормальных условий (20 °C) приводит к температурной деформации штанги и губок, что особенно критично для крупногабаритных моделей и тонкостенных деталей.
Отдельно рассматривается измерительное усилие, которое нормируется для губок и глубиномера; превышение усилия ведёт к упругому отжатию рамки и искажению результата. Для ответственных промеров рекомендуется использовать модели с нормированным усилием и периодически контролировать «нуль» на сомкнутых губках. Поверка и калибровка проводятся по концевым мерам длины, а в эксплуатации — по установочным цилиндрическим мерам, входящим в комплект.
Материалы, покрытия и эргономика измерительных поверхностей
Измерительные поверхности губок и глубиномера выполняются из инструментальной или нержавеющей стали с последующей закалкой и доводкой до высокой твёрдости; в бюджетном сегменте встречаются модели с хромированным покрытием штанги для защиты от коррозии. Эргономика проявляется в профиле губок: для наружных измерений применяются плоские и точечные поверхности, для внутренних — ножи с радиусной заточкой, а для пазов и канавок — специальные удлинённые губки. Наличие стопорного винта рамки позволяет фиксировать результат и переносить инструмент к месту записи без смещения.
- Закалённые измерительные поверхности с твёрдостью порядка 58–62 HRC — залог износостойкости при интенсивной эксплуатации и сохранения геометрии губок.
- Хромирование или оксидирование штанги — антикоррозионная защита, особенно актуальная для цехов с повышенной влажностью и наличием СОЖ в воздухе.
- Стопорный винт, роликовая микроподача и регулируемый прижим рамки — элементы, обеспечивающие стабильность отсчёта и удобство точной подводки губок.
Комплектация, поверка и условия эксплуатации
В стандартный комплект поставки обычно входят футляр, ключ для регулировки прижима, установочная мера для проверки нуля и паспорт с отметкой о первичной поверке. Для электронных моделей добавляется элемент питания и, при наличии интерфейса, кабель передачи данных. Условия эксплуатации регламентируют защиту от ударов, вибраций и абразивной пыли; после работы инструмент очищают от стружки и смазывают направляющие. Хранение в футляре при относительной влажности не выше 80 % предотвращает коррозию и сохраняет плавность хода рамки.
При комплектации участка важно учитывать взаимозаменяемость и ремонтопригодность: унификация нониусных узлов и доступность запасных губок упрощают обслуживание парка. Для электронных ШЦЦ существенным фактором остаётся ресурс батареи и наличие автоматического отключения, продлевающего срок службы элемента питания. Грамотно проработанный каталог позволяет сопоставить все эти параметры в единой таблице и выбрать инструмент, соответствующий классу точности контролируемых соединений и интенсивности производственных операций.
