Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Различия между закрытой и открытой системами

На заметку! При выборе именно такого варианта отопления необходимо заранее предусмотреть, как организовать альтернативное эл/снабжение. Поэтому в смету расходов следует сразу же включить затраты на приобретение автономного источника питания.

Состав схемы

Как видно из рисунка, основными ее частями являются:

  • 1 – теплогенератор (котел любого типа);
  • 6 – мембранный бак;
  • радиаторы и система труб;
  • 9 – водяной насос.

На заметку! Насос целесообразно устанавливать на входе в котел (в конце трассы). В этом случае он будет перекачивать уже охлажденный теплоноситель, а значит, срок эксплуатации изделия несколько повысится.

Дополнительные элементы – клапана, вентили, датчики (давления, температуры) и ряд других. Необходимость их установки определяется конструктивными особенностями котла и спецификой монтируемого контура (его схемой).

Его несложно понять по рисунку. Направление движения теплоносителя показано стрелками.

С выхода котла вода, нагретая до требуемой температуры, по системе труб проходит через все установленные в контуре батареи, отдавая им тепловую энергию. Так как система замкнутая, то жидкость возвращается обратно. Эту циркуляцию и обеспечивает насос. В теплообменнике производится нагрев охлажденного теплоносителя, и он снова уходит в контур. Процесс этот непрерывный, а все параметры системы контролируются автоматикой котла. В принципе, ничего сложного.

Так как рассмотрение особенностей различных схем напрямую не относится к теме статьи, отметим лишь некоторые их основные отличия.

Для обогрева загородных и дачных домов применяются следующие типы разводок:

  1. Однотрубная. Все радиаторы присоединяются к единственной магистрали, проходящей по периметру помещения или здания. Поскольку горячий и охлажденный теплоноситель движутся по одной трубе, каждая последующая батарея получает меньше тепла, нежели предыдущая.
  2. Двухтрубная. Здесь нагретая вода поступает в отопительные приборы по одной магистрали, а уходит по второй. Самый распространенный и надежный вариант для любых жилых зданий.
  3. Попутная (петля Тихельмана). То же, что и двухтрубная, только охлажденная вода течет в одинаковом направлении с горячей, а не возвращается в противоположном (показано ниже на схеме).
  4. Коллекторная или лучевая. Каждая батарея получает теплоноситель по отдельному трубопроводу, подключенному к общей гребенке.

Однотрубная горизонтальная разводка (ленинградка)

Однотрубная схема с верхней разводкой и вертикальными стояками

В зависимости от применяемого типа бака-расширителя системы с принудительной циркуляцией подразделяют на закрытые и открытые. Это устройство предоставляет возможность воде несколько раздаться при нагреве, тем самым защищая трубы и оборудование от избыточного давления.

Открытый расширительный бачок имеет контакт с воздухом. Оттого вода постепенно испаряется из трубопроводов отопления, из-за этого появляется необходимость периодически доливать в систему некоторое количество теплоносителя. Кроме того, кислород растворяется в воде, что повышает скорость коррозии и засорения металлических частей, особенно это критично для котлов. Несомненным плюсом такого бака является его дешевизна.

Фото 2. Пример вертикального герметичного бачка-расширителя закрытого типа с диафрагменной мембраной.

Закрытый бачок-расширитель формирует герметичную систему. Она не имеет минусов открытой схемы, однако, и стоимость такого оборудования значительно выше. На рынке представлены два основных вида герметичных бачков: с диафрагменной мембраной и мембраной баллонного типа. Чем сложнее конструкция, тем больше надёжность и стоимость этого устройства. Оно в любом случае обойдётся дороже открытого бака, плюсами будет отсутствие потерь и контакта с атмосферой.

https://youtube.com/watch?v=HwMBi-VCoM8

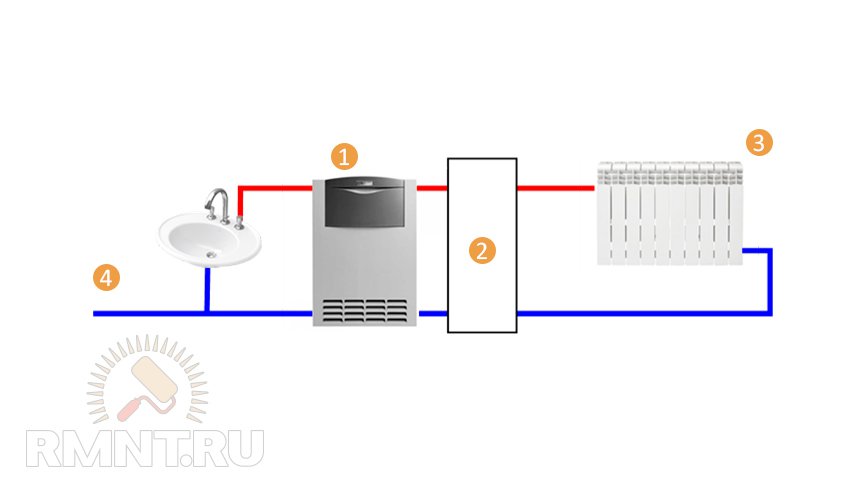

Одно- и двухконтурные котлы

Одноконтурные котлы предназначены в первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб и радиаторы. В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Мощность котла подбирается с соответствующим запасом по мощности. Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости Одноконтурный котёл с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Ввод холодной воды

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Ввод холодной воды

Источники

  • https://m-stone.ru/inzhenernye-sistemy/otoplenie/shema-otopleniya-odnoetazhnogo-doma-s-prinuditelnoy/
  • https://sovet-ingenera.com/otoplenie/razvodka-o/sistemy-otopleniya-s-prinuditelnoj-cirkulyaciej.html
  • http://teplosten24.ru/shema-podklyucheniya-kotla-otopleniya-s-prinuditelnoj-tsirkulyatsiej.html
  • https://otivent.com/obvjazka-kotla-svoimi-rukami
  • https://AvtonomnoeTeplo.ru/armatura/37-sistema-otopleniya-s-prinuditelnoy-cirkulyaciey-zhidkosti.html
  • https://banya10.ru/kotly/obvyazka-kotelnoj.html
  • https://teploclass.ru/kotly/skhema-podklyucheniya-kotla-otopleniya-s-prinuditelnoj-tsirkulyatsiej
  • https://www.rmnt.ru/story/heating/sxemy-obvjazki-kotla-otoplenija-pri-razlichnyx-vidax-tsirkuljatsii-iko.1185206/

Открытая и закрытая система отопления

В целях компенсации излишнего давления теплоносителя и минимизации его резких скачков в системе присутствует расширительная емкость. При нагревании жидкости, ее объем возрастает, а излишки уходят в бак. По мере остывания, жидкость вновь возвращается в систему. Различают два вида таких конструкций.

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Расширительный бак открытого типа

Открытая (полностью, либо частично) емкость устанавливается сразу после котла в наивысшей точке магистрали. Для страховки от переполнения монтируется отвод, по которому излишки теплоносителя выводятся на улицу, либо в канализацию.

В одноэтажных строениях расширительный бак удобно устанавливать на чердаке. Если чердак не отапливается, бак следует дополнительно утеплить.

В таких схемах горячий теплоноситель постоянно контактирует с воздухом, что приводит к испарению и, как следствие, появлению ряда негативных моментов:

  • Объем воды в баке придется постоянно контролировать, а при необходимости – пополнять.
  • Трубопровод должен идти под уклоном, чтобы воздушные пробки стравливались в бак.
  • В качестве рабочей среды можно использовать не все жидкости. Так, антифриз при испарении выделяет вредные для здоровья химические соединения.
  • Кислород приводит к образованию коррозии на металлических элементах теплосистемы.

Впрочем, у таких решений имеются и явные преимущества:

  • Отпадает необходимость контроля уровня давления.
  • Пополнять объем теплоносителя очень просто.
  • Незначительные протечки не будут препятствием для нормального функционирования системы.

Расширительный бак закрытого типа

Емкость выполняется в виде прочного герметичного бака, внутреннее пространство которого разделено на два отсека. Один соединен с магистралью, другой – заполнен воздухом. Нагреваясь, жидкость увеличивается в объеме и продавливает мембрану, сжимая воздух в камере. При охлаждении, напротив, давление жидкости падает и уже мембрана давит на теплоноситель, вытесняя его обратно в трубопровод.

Закрытую емкость допускается устанавливать на любом участке теплосистемы, но чаще это делается на обратной ветке, перед котлом. В этом месте узел проще контролировать и обслуживать.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Популярные статьи  Геотекстиль: что это такое и как используется в строительстве

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Преимущества систем с принудительной циркуляцией

  • Высокая производительность установки.
  • Укладка труб возможна в любой плоскости и в полах.
  • Более точный контроль параметров теплоносителя.
  • Применение труб меньшего диаметра (сокращение расходов на приобретение материалов).
  • Малое количество теплоносителя сокращает время на его подогрев и расход электроэнергии.
  • Возможность подключения «теплых полов» без реконструкции системы.
  • Установка расширительного бака может быть выполнена в любой точке здания.
  • Неограниченность длины трубопроводов.
  • Полная автоматизация процесса – при помощи насоса можно регулировать температуру и подачу теплоносителя в доме.

Правила монтажа контура без насоса

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.

Для правильной организации контуров без насоса придерживайтесь следующих требований:

  1. Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
  2. Для устройства разводки выбирайте трубы подходящего диаметра и типа.
  3. Учитывайте используемый тип теплоносителя и особенности его подачи.

Подбор трубопроводов и их уклона

Чтобы обустроить водяное отопление в частном доме без насоса, нужно правильно подобрать диаметр трубопровода и рассчитать его уклон.

Для организации самотечной сети можно использовать следующие виды труб:

  • Стальные трубопроводы стоят недорого, достаточно прочные, выдерживают высокое давление. Главный недостаток в низкой коррозионной стойкости, особенно в завоздушенных сетях.
  • Металлопластиковые конструкции благодаря гладкой внутренней поверхности не так быстро засоряются. Они мало весят, не подвержены коррозии и имеют небольшое линейное расширение.
  • Полипропиленовые трубопроводы обладают высокой герметичностью, прочностью. Они просто монтируются, служат долго и устойчивы к замерзанию. Для монтажа трубопровода понадобится специальное паяльное оборудование.
  • Медные трубы стоят очень дорого, поэтому применяются редко. Это самые долговечные и красивые трубопроводы с хорошей теплоотдачей.

Выбор диаметра трубопровода производится на основе теплотехнического расчета. При превышении сечения магистрали увеличиваются расходы на отопление, а теплоотдача снижается. Диаметр стального трубопровода не должен быть меньше 50 мм.

Выбор теплоносителя

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Естественная циркуляция в системе отопления частного дома может быть организована с использованием жидкого теплоносителя – воды или антифриза. Чаще используют воду, потому что меньшая теплоотдача и большая плотность антифриза повышают расходы топлива и времени на обогрев дома.

Антифриз стоит выбрать в том случае, если дом в холодный сезон будут надолго покидать либо посещать его с определенной периодичностью, а постоянно сливать воду из системы не хочется. В пользу антифриза говорит его лучшая текучесть, облегчающая циркуляцию теплоносителя, а также устойчивость к замерзанию.

Выбор нижнего или верхнего подключения подачи

Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.

Особенности каждой подачи следующие:

  1. При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
  2. Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.
Популярные статьи  Шезлонг для новорожденных

https://youtube.com/watch?v=vVEj7wcr1ik

Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10%!о(MISSING)т общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50%!о(MISSING)т рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

объем системы отопления составляет 28 литров; размер расширительного бака для системы, заполненной водой 2,8 литра; размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне

Сделать опорную площадку

Бак на ножках можно установить на полу

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

Популярные статьи  Теплотворность различных видов топлива: сравнение топлива по теплоте сгорания + таблица теплотворности

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Из каких элементов состоит отопление дома с принудительной циркуляцией?

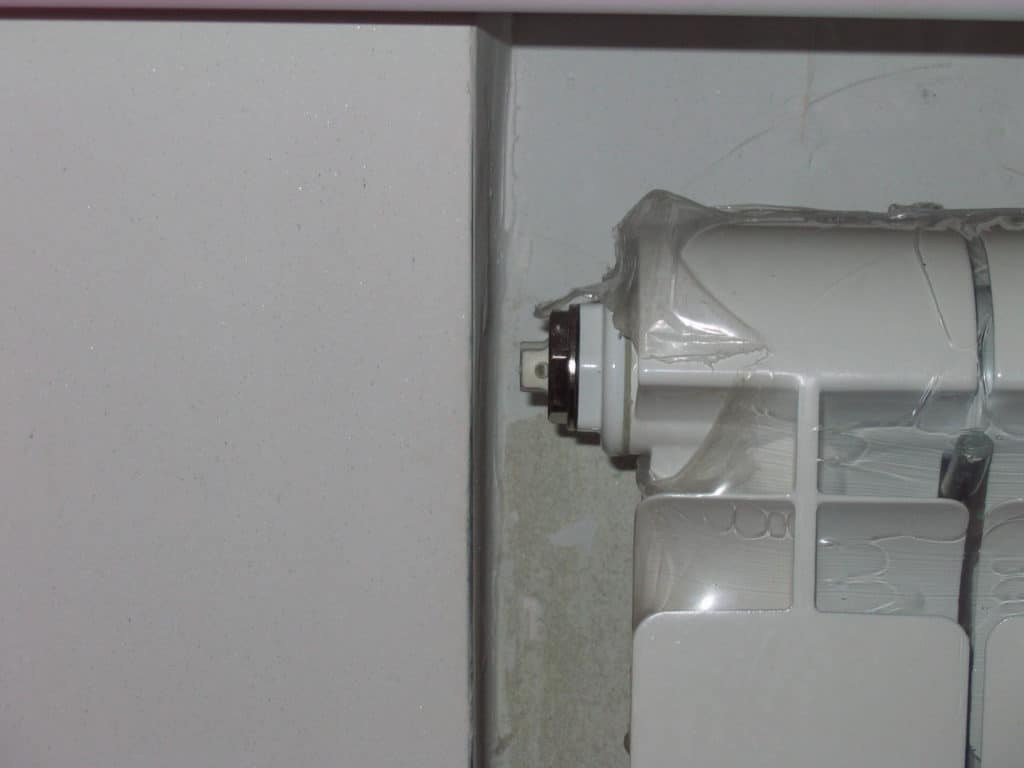

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкостиКран Маевского на радиаторе

  • Расширительный бачок, который будет компенсировать объем воды или антифриза, залитого в систему, при нагревании либо во время остывания;
  • Манометр, термометр и предохранительный клапан, а также ряд других устройств, направленных на обеспечение безопасности пользователей;
  • Биметаллические или алюминиевые радиаторы, которые будут встроены в систему отопления;
  • Краны Маевского – их количество напрямую зависит от того, сколько радиаторов было установлено в системе;
  • Обратный клапан;
  • Два крана: один предназначен для заполнения системы теплоносителем, а второй рассчитан на спуск теплоносителя;
  • Два фильтра – грубой и тонкой очистки.

В случае, если в качестве отопительного прибора используется котел, функционирующий на твердом топливе, у которого не предусмотрена система автоматической загрузки горючего материала, то не повредит включить в систему тепловой аккумулятор или накопительный бак. За счет этого температура теплоносителя будет примерно одинаковой во всей системе.

Что входит в систему с насосной циркуляцией

Чтобы ваша автономная система работала эффективно и не доставляла проблем, необходимо правильно осуществить монтаж ее основных узлов.

Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкостиМембранный расширительный бак

1. Расширительный бак

Бак соединяется с обратным контуром. Это обязательный элемент насосной системы отопления, поскольку процессы парообразования происходят постоянно и систему необходимо регулярно пополнять водой.

Кроме того, при перегреве теплоноситель увеличивается в объеме, а расширительный бак препятствует его выбросу.

2. Циркуляционный насос

Из-за того, что в конструкции насоса имеются резиновые манжеты и уплотнители, которые под воздействием горячего теплоносителя изменяют свои свойства, он должен монтироваться исключительно в обратку.

Уже охлажденная рабочая жидкость на качество резиновых элементов никак не влияет.

Это обязательное условие, позволяющее продлить срок службы насоса.

3. Котел

Устанавливать рекомендуется только современную модель котла, которая позволяет регулировать и контролировать все происходящие процессы.

Какие параметры необходимо учесть при выборе газового котла для автономной системы отопления дома.

Благодаря наличию в котлах автоматики, можно рационально расходовать газ, регулировать температуру в доме и безопасно использовать устройство. За подробностями сюда.

4. Трубы

Можно использовать трубы небольшого диаметра. Это позволит сократить расходы на обустройство автономного отопления.

Экономит ли однотрубная система отопления с принудительной циркуляцией энергию?

В двухтрубном варианте отопления теплоэнергия напрямую экономится. При перегреве помещений термостаты уменьшают расход теплоносителя через отопительные приборы, одновременно уменьшается его проток по стоякам, т.е лишний его объем по трубам не циркулирует.

В однотрубной теплосистеме с термостатами при перегреве помещений (когда закрываются их клапаны) общая принудительная циркуляция жидкости не снижается – она просто не попадает в батареи, и, соответственно, не остывает в них. Теплоэнергия здесь не экономится, но и не расходуется понапрасну, оставаясь в стабильном объеме нагретого теплоносителя. Но его температура в «обратке» повышается, что ведет к росту потерь в трубопроводах. Впрочем, в теплопунктах многоквартирных домов от «обратки» запитан теплообменник ГВС (при его наличии), в котором вода остывает перед возвращением в котельную.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
