Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Принцип работы механического смыва

Унитаз без продуманной системы слива функционально превратился бы в обычный горшок (ну или ночную вазу), который рано или поздно пришлось бы опорожнять. Смыв водопроводной водой освобождает нас от лишних действий и делает процедуру посещения туалета достаточно комфортной.

Одна из устаревших моделей сливного бачка отлично демонстрирует принцип работы: давление на рычаг — спуск воды — автоматическое открывание наливного клапана — набор воды — закрывание клапана

Вода из труб по гибкому шлангу поступает в сливной бачок, который оборудован двумя механизмами – наливным и сливным. Наливное оборудование позволяет воде накапливаться в резервуаре, но лишь до определенного уровня, затем клапан подачи закрывается.

Сливная арматура начинает функционировать, когда мы нажимаем на кнопку (дергаем за цепочку или рычаг). Заранее определенная порция воды с высокой скоростью выливается в чашу унитаза, смывая все ее содержимое в канализационную трубу. Как видите, принцип работы сливного бачка прост и основывается на поочередном действии запорной арматуры.

Не удивительно, что маленькие дети не могут ответить на вопрос: что такое сливной бачок? Они даже не подозревают, что это устройство скрывается за стеной над унитазом

Итак, постараемся разобраться в конструкции, которая находится внутри бачка – она как раз относится к тем вещам, на которые в повседневной жизни мы абсолютно не обращаем внимания.

Корректировка кнопки спуска

Чтобы кнопка спуска работала, её нужно откалибровать. Это можно сделать через многократный подбор высоты механизма кнопки, а потом её закручивать и смотреть уровень – плотно ли сидит кнопка сверху и при этом возвращается при нажатии на неё обратно в исходной положение «не нажато». Калибровку высоты механизма кнопки нужно регулировать через верхнее (обычно, синее по цвету) крепление, как показано это в самом начале статьи. Когда кнопка нажимается, опускается нижнее крепление, которое поднимает резиновый засов внизу бачка для прохода воды в унитаз и возвращается назад, когда вода набирается в бачок обратно. Именно его нужно откалибровать для плотного закрытия бачка крышкой сверху кнопкой спуска.

Разновидности сливных бачков

Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

Критерий №1: тип спускового механизма. Различают два типа спусков:

  • Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
  • Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.

Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.

Запорная арматура

При покупке нового сантехнического прибора стоит обращать внимание не только на внешние характеристики, но и на компоненты, из которых состоит главный механизм всей конструкции – сливной бачок. Выбираем и тщательно осматриваем

Выбираем и тщательно осматриваем.

Клапан запорного принципа действия должен иметь такую же модификацию, как и весь механизм. Принципы действий всех компонентов должны быть одинаковыми и внешне тоже должна прослеживаться схожесть

Важно, когда «начинка» бачка полностью от одного производителя.
Работа клапанов должна быть точной и слаженной. Желательно, чтобы узлы, а также тяги были в свободном ходу, работали без чрезмерного усилия

Продувая систему, все клапаны должны надежно примыкать к отверстиям, иначе при запуске воды будет утечка.
Все прокладки из резины или силикона должны быть без дефектов, подходить по размерам и не иметь трещин. Данные элементы считаются одними из самых важных во всей конструкции, благодаря им происходит полная герметизация системы.

Проверяйте на отсутствие трещинок, дырочек, симметричности литья, форму креплений, соответствие всех соединений.

Основные важные моменты

Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Конструкция сливного бачка

В зависимости от производителя устройство сливного механизма может немного отличаться, но тем не менее его можно разделить на 2 составляющие: система набора воды и механизм слива воды.

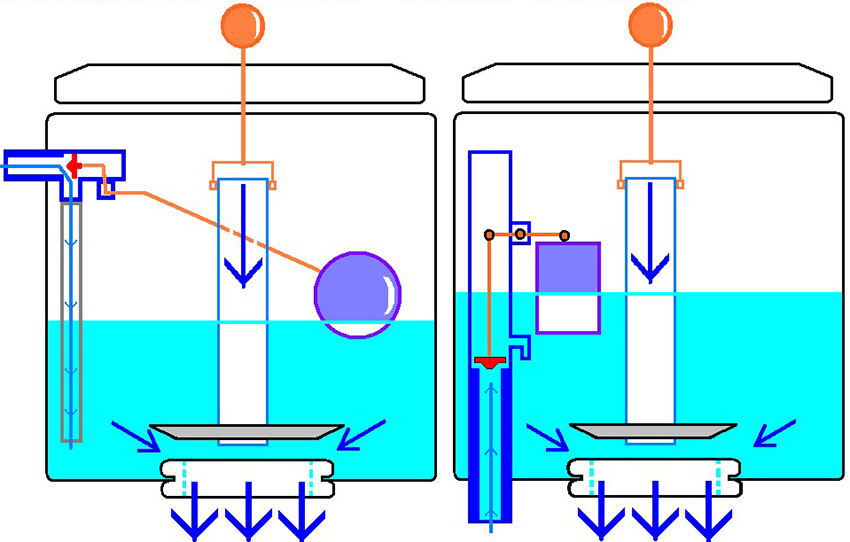

Система набора воды обеспечивает наполнение бачка. Она может быть как с нижней подачей, так и с боковой.

Модели с нижней подачей достаточно удобны в быту, так как работают тихо, но по конструкции немного сложнее. Он состоит из поплавка, вертикального штока, по которому первый двигается вертикально, а также тяги. Узел отключения подачи воды приводится в работу посредством особой тяги, соединенной с буем, являющимся к тому же и ограничителем уровня воды в бачке.

Сливной механизм бачка унитаза с боковой подачей воды — недорогой вариант, но более шумный. Принцип действия проще, чем у первого варианта: в корпусе бачка находится мембрана, обеспечивающая подачу и прекращение поступления воды в бачок, и специальный буек, который соединяется с корпусом с помощью рычага. Когда бачок наполняется, то поплавок поднимается и приводит в движение рычаг. При этом рычаг, воздействуя на шток с мембраной, позволяет перекрывать поступление воды, как только набирается соответствующий объем.

Система спуска воды бывает верхней и боковой. Боковая система используется для бачков подвесного типа, практически вышедших из использования. В современных моделях применяется сливное устройство с верхней системой слива воды.

Чаще всего спусковой механизм представляет собой резиновую грушу. Это достаточно недорогое и простое в эксплуатации оборудование.

Для того чтобы вода из сливного бачка перелилась в сливное отверстие, на крышке бачка устанавливается специальная кнопка либо шток. При нажатии кнопки, приводящей в движение рычаг, или поднятии вверх штока, резиновая груша поднимается, сливное отверстие открывается и вода уходит.

Современные кнопочные сливные механизмы могут быть однорежимными и двухрежимными. Во втором случае для спуска воды устанавливается две кнопки: одна обеспечивает полный спуск воды, а вторая только половину. Это отличный вариант для тех, кто старается экономно и рационально использовать воду. Возможны варианты, когда кнопка всего одна, но объем сливаемой воды будет зависеть от степени нажатия.

Какие бывают механизмы слива

Все, что необходимо сделать для смыва унитаза после посещения туалета – нажать кнопку на бачке. Далее весь механизм работает самостоятельно: открывается задвижка спуска воды посредством сливного клапана. После этого содержимое бачка вытекает в чашу, смывая своим потоком все фекалии и нечистоты.

Механизм слива для унитаза может активизироваться несколькими способами:

  • Через нажатие на кнопку.
  • Упором на рычаг.
  • Дерганьем за цепочку.

Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Конфигурация и оформление сливного бачка бывает разной. Типичные емкости стандартно обладают объемом 6 и 4 л, оснащаясь отверстиями для поступления воды типовых диаметров. Механизмы сифонов для бачка унитаза представлены в нескольких разновидностях. Устанавливаются они достаточно просто, поэтому при поломке внутреннего блока его можно без проблем заменить.

Популярные статьи  Батареи отопления — какие лучше для квартиры: виды радиаторов и критерии выбора, рейтинг лучших

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

  1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
  2. Нажимают на кнопку, чтобы слить содержимое прибора.
  3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
  4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
  5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
  6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.

Что такое вакуумный унитаз и как он работает

Если вы хотите достичь максимального комфорта и при этом сэкономить воду, то вам следует обратить внимание на такую интересную модель унитаза, как вакуумный. Внешне он практически неотличим от обычного стандартного устройства, но его механизм работает немного по-другому и позволяет сливать меньше воды за раз, чем типичный унитаз

Дело в том, что в сливной операции здесь используется не только вода, но также воздух.

Сегодня вакуумные унитазы используются все чаще. Они обрели популярность, благодаря тому, что их удобно использовать во многих заведениях, таких как:

  • Торговые центры;
  • Гостиницы;
  • Учебные заведения;
  • Транспорт;
  • Аэропорт или вокзал;
  • Стадионы;
  • Лечебные центры;
  • Многоэтажные здания и сооружения;
  • Музеи.

Дополнительным преимуществом вакуумных унитазов является их способность поглощать запахи, а также то, что для их монтажа не нужно слишком много труб большого диаметра. Это делает их более универсальными, с возможностью установки в любом месте. Для монтажа обычных унитазов зачастую требуются трубы с различным сечением, что затрудняет их установку в некоторых местах.

Вакуумные модели неспроста предпочитают в средствах передвижения. Это связано с принципом их работы. Подачу воздуха в них регулируют специальные насосы, которые создают разряжение. Когда кто-то нажимает сливную клавишу, срабатывает клапан, он открывается, и тогда воздух просто всасывается внутрь. Он не только способствует лучшему удалению содержимого чаши, но и убирает ненужные запахи.

Для того чтобы проконтролировать чистоту смыва, в чашу дополнительно подается вода в количестве одного литра. Этого обычно достаточно для окончательной очистки унитаза. Вода сливается быстро и клапан тут же возвращается на место.

Другие проблемы сливного бачка

Помимо рассмотренных проблем и методов их устранения, существует еще несколько поломок, которые можно устранить своими руками. Если нарушилось соединение фиксирующее бачок с унитазом, то нужно отсоединить эти два узла друг от друга, снять прокладки и заменить их на новые. Не стоит при этом забывать и про уплотнители винтов, соединяющих бак с унитазом.

Еще одна проблема, с которой вы можете столкнуться, поломка механического узла унитаза. Эта проблема более серьезная, а ее решение может быть таким. Или вы заменяете замеченную в поломке часть механизма, или придется смириться с тем, что замена арматуры является единственно правильным выходом.

Сантехнические хитрости для удобства и комфорта

Желая достичь большего комфорта, люди изобретают все новые приспособления, способные улучшить их жизнь, устранив малейшие моменты, которые могут вызывать раздражение. Например, многих раздражает падающая крышка унитаза. То есть даже не сам факт падения, а звук, который при этом издается.

В связи с этим не так давно был изобретен микролифт крышки унитаза. Этот механизм в последнее время набирает все большую популярность и приобретает новых поклонников. Он позволяет устранить вышеописанную проблему – звук падающей крышки унитаза. Микролифт не только бесшумен, но и позволяет крышке опускаться плавно, без резких движений. Контролировать данный процесс не нужно, что также очень удобно.

Таким образом, мы рассмотрели механизм работы такой важной единицы сантехники, как унитаз. Узнали, как происходит слив воды, и немного окунулись в мир современной сантехники с ее новинками

Сантехнические хитрости для удобства и комфорта

Желая достичь большего комфорта, люди изобретают все новые приспособления, способные улучшить их жизнь, устранив малейшие моменты, которые могут вызывать раздражение. Например, многих раздражает падающая крышка унитаза. То есть даже не сам факт падения, а звук, который при этом издается.

В связи с этим не так давно был изобретен микролифт крышки унитаза. Этот механизм в последнее время набирает все большую популярность и приобретает новых поклонников. Он позволяет устранить вышеописанную проблему – звук падающей крышки унитаза. Микролифт не только бесшумен, но и позволяет крышке опускаться плавно, без резких движений. Контролировать данный процесс не нужно, что также очень удобно.

Таким образом, мы рассмотрели механизм работы такой важной единицы сантехники, как унитаз. Узнали, как происходит слив воды, и немного окунулись в мир современной сантехники с ее новинками

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

  1. Керамические (фаянсовые) – надежная и дешевая классика.
  2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
  3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

  • низкорасположенные – устанавливаются прямо на чашу унитаза;
  • высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

  1. кран (поплавковый клапан);
  2. пластиковый поплавок;
  3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

Популярные статьи  Кухонный уголок со столом

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

  • нажатием на кнопку;
  • нажимом на рычаг;
  • дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Основные критерии выбора поплавкового клапана

В случае неправильно подобранного поплавкового клапана он будет постоянно ломаться, приводя к переливу воды в унитаз. Поэтому необходимо разбираться каким критериям должен соответствовать такой механизм для сливного бачка. При этом в зависимости от показателей давления, в центральном водопроводе поплавковые клапаны подразделяются на следующие модели:

  • устройство для водопровода с низким давлением;
  • клапан среднего давления;
  • механизм для высокого напора воды;
  • стабилизирующие клапаны.

Последнюю модель клапана рекомендовано использовать в домах, где постоянно меняется давление в водопроводе

При этом чтобы не пришлось проводить время в постоянных ремонтах сливного бачка, важно помнить о мерах профилактики, которые сводятся к банальному визуальному осмотру устройства на наличие повреждений

Регулировка уровня воды

Если подача воды осуществляется сбоку, то максимум ее уровня в бачке регулируется изменением длины спицы. Именно на ее конце закреплен поплавок. В старых и многих новых моделях роль этого рычага выполняет толстая латунная проволока.

Ее необходимо просто согнуть посередине, чтобы поплавок сместился вниз либо вверх. Чем выше он в итоге окажется, тем больший объем бака будет заполнен.

Однако сейчас все чаще металл меняют на пластик. А пластиковые элементы изогнуть под нужным углом не получится, они могут просто переломиться.

В такой конструкции поплавок необходимо сдвигать вдоль оси шпильки из пластика, увеличивая либо уменьшая тем самым плечо рычага. Чем дальше от клапана окажется поплавковое устройство, тем больше воды поступит в бачок.

Галерея изображений

Фото из

Шаг 1: Подготовка к регулировке положения поплавка

Шаг 2: Регулировка положения поплавка гайкой

Шаг 3: Проверка действия смывного устройства

Шаг 4: Изменение уровня по фактическим результатам

Плечо поплавка в моделях унитазов с нижним подводом воды расположено вертикально. Здесь уровень воды регулировать гораздо проще.

Поплавковый элемент надо просто сдвинуть вверх/вниз и зафиксировать на нужной высоте предусмотренными для этого зажимами либо гайками.

Сливной механизм для унитаза: принцип работы и основы ремонта устройства
Для упрощения регулировки положения поплавка некоторые механизмы имеют резьбовое соединение на штанге либо вращающийся блок для подстройки позиции этого “буйка”

Основная проблема при выполнении регулировки заключается не в изменении положения поплавка, а в необходимости снимать крышку бачка унитаза. На ней крепится кнопка слива, которая во многих моделях жестко соединена со спускным механизмом.

Чтобы ничего не поломать, разбирать эту конструкцию следует крайне осторожно. Сначала необходимо аккуратно выкрутить зажимное кольцо кнопки

И только после этого можно будет без опаски сдвигать крышку.

У вас все-таки случилась досадная поломка крышки унитаза? Можно попытаться починить ее своими руками. В этой статье мы пошагово рассмотрели как это сделать.

Сливной механизм для унитаза: принцип работы и основы ремонта устройства
Если при верхнем положении поплавка вода все равно продолжает поступать в бачок, то проблема кроется во впускном клапане. Его придется разбирать и чистить либо полностью менять

Практически все рабочие элементы механизма сливного бачка в унитазе сейчас выполняются из пластика, а не из металла. Из-за этого они нередко ломаются.

В магазинах сантехники продаются как готовые конструкции слива и подачи, так и отдельные их составляющие для ремонта. В одних ситуациях дешевле заменить только часть устройства, а в других проще поменять полностью весь узел.

Вам также может быть интересно почитать о том, как правильно разобрать сливной бачок, чтобы ничего случайно не повредить.

Как выбрать?

При выборе унитаза необходимо обращать внимание на ряд важных моментов

  • В первую очередь нужно отталкиваться от габаритов туалета и в маленькие санузлы приобретать компактные круглые подвесные модели со встроенным в стену бачком.
  • Выбирая систему слива, нужно знать, что более эффективной считается круговая система, однако использовать её можно только с мягкой водой.
  • При покупке унитаза в общественные уборные лучше остановить свой выбор на моделях с антибактериальным покрытием, воронкообразной чашей и системой «антивсплеск». Это избавит санузел от неприятного запаха и предотвратит появление и размножение болезнетворных микроорганизмов.
  • При покупке подвесной модели необходимо убедиться в целостности рамы и отсутствии на ней надрывов, ржавчины и следов облупившейся краски. Также нужно проверить, чтобы все крепежи свободно входили в гнёзда и присутствовали в полном комплекте.
  • Если санузел совсем крошечный, а установить сливной бак в стену возможности нет, можно купить небольшой круглый унитаз с верхним бачком на длинной трубе. Такие модели хоть и нечасто, но ещё встречаются в продаже и станут хорошим решением для миниатюрных санузлов.
  • При покупке зарубежной модели нужно убедиться в наличии в свободной продаже запасных частей и присутствии сервисных центров.

Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Как устроен бачок унитаза: внутреннее наполнение устройства

Нормальная работа сливной системы обеспечивается благодаря взаимодействию отдельных ее компонентов. Подача воды в емкость выполняется благодаря наливному или впускному клапану для унитаза. Он представлен патрубком с резьбой, который вставляется в отверстие в боковой стенке или днище бачка. Наличие резьбы позволяет прижать элемент к стенке резервуара посредством гаек, что обеспечит герметичность соединения. Контроль над открыванием и закрыванием отверстия, через которое поступает вода, осуществляет запорный механизм, соединенный с коромыслом.

Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Принцип работы сливного механизма в бачке унитаза

Коромысло представляет собой рычаг, который приводит в движение выпускной клапан. Свободный конец элемента прикреплен к поплавку или контрольному клапану. Поплавок – это пластиковая герметичная емкость, внутри которой находится воздух. В момент, когда поплавок всплывает или срабатывает запорное устройство, коромысло приподнимается, что способствует перекрыванию просвета в наливном клапане либо наоборот.

В обычном состоянии сливное отверстие перекрыто сливным клапаном. Это плоская или полусферическая эластичная прокладка, которая соединяет несущую часть с шарнирным креплением.

Управление работой сливного механизма для бачка осуществляется благодаря кнопочному или рычажковому механизму, который располагается в верхней части емкости. При воздействии на него происходит подъем его несущей части, открывающей отверстие для поступления воды с большой скоростью в чашу унитаза.

Все составные элементы механизма могут компоноваться по-разному. В старых моделях бачков механизмы смыва и контроля перелива воды монтировались отдельно. В современных моделях запорная арматура представлена единым комплексом, что способствует легкой установке и настройке, одновременно усложняя ремонт.

Популярные статьи  Раздвижные столы: особенности конструкции

Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Вода подается в емкость бачка за счет наливного или впускного клапана

Замена, настройка и регулировка с двойной кнопкой

Обратите внимание! Перед тем как приступить к ремонту механизмов в бачке унитаза, необходимо закрыть кран, подающий в него воду.

Одной из частых причин возникновения проблем со сливным механизмом – это некачественные детали. Они быстро приходят в негодность.

Обратите внимание! Чтобы сливной механизм и другие элементы унитаза прослужили длительное время, лучше всего приобретать продукцию известных производителей, которых рекомендуют профессиональные сантехники.

Некачественные пластиковые изделия могут быть изначально кривыми, в итоге вода будет постоянно протекать. Приобретая сливной механизм импортного производства, следует установить фильтр грубой очистки, так как эти устройства чувствительны к качеству воды. Если она жёсткая или содержит примеси, то сливной механизм быстро выйдет из строя.

Перед тем как приступить к регулировке или замене каких-либо деталей, необходимо снять крышку с бачка унитаза. Для этого нужно открутить кнопку для сброса воды (отвинчивается за ободок кнопки). Вытащив кнопку, аккуратно снимается крышка и убирается в сторону, так чтобы не мешала и не была случайно повреждена.

Сливной механизм для унитаза: принцип работы и основы ремонта устройстваКак снять крышку унитаза

Для регулировки уровня заполнения бачка на поплавке имеется стержень. Чем меньше видна его верхняя часть, тем больше бачок заполняется водой. Чтобы уменьшить расход воды, регулировочный винт закручивают. В итоге поплавок устанавливается ниже и объём сбрасываемой за один раз воды уменьшается.

Чтобы полностью извлечь сливной механизм, достаточно его слегка прокрутить и вытащить.

Замена деталей может потребоваться в следующих случаях:

  1. В бачок унитаза непрерывно подаётся вода. Эта проблема нередко возникает из-за перекоса поплавкого рычага, но если после регулировки ничего не изменилось, то, скорее всего, поплавок стал негерметичен. Вода проникла внутрь него, сделав его тяжелее. Поэтому он уже неспособен закрыть отверстие подачи воды в бачок. Исправляется эта проблема его заменой или всего механизма, так как найти точную модель не всегда возможно. Производители постоянно модернизируют свои устройства.
  2. Протекание воды в унитаз – одна из самых частых проблем. Решается она прочисткой механизма или заменой сливного клапана – резинки, закрывающей отверстие для сброса. Со временем она может лопнуть или затвердеть. В этом случае рекомендуется заменить её на новую. Резинка легко снимается и надевается. Или же затвердевшую резинку можно попробовать восстановить, опустив на полчаса в тёплую воду (не в кипяток), чтобы она размягчилась.

Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Обратите внимание! Если один из механизмов сильно износился, то лучше всего приобрести полностью новый комплект сливного механизма. Так как если пришла в негодность из-за большого срока эксплуатации одна деталь, то и дальше могут последовать поломки с другими частями сливного узла.. Регулировку арматуры с двумя кнопками лучше проводить согласно инструкции производителя

У некоторых моделей для настройки малого сброса необходимо переместить поплавок малого смыва вверх или вниз относительно трубы перелива. При перемещении вниз увеличивается объём сбрасываемой воды

Регулировку арматуры с двумя кнопками лучше проводить согласно инструкции производителя. У некоторых моделей для настройки малого сброса необходимо переместить поплавок малого смыва вверх или вниз относительно трубы перелива. При перемещении вниз увеличивается объём сбрасываемой воды.

Настройка полного смыва регулируется с помощью специальной заслонки относительно стакана. При перемещении вверх расход воды за один сброс уменьшается.

Снять крышку

Поломка бака унитаза — распространённая проблема сантехнического плана. Но постоянный шум из туалета не ключевая . Унитазы серии «Компакт» оснащены сливными бачками с двойной кнопкой, которые наполняются водопроводной водой, чтобы осуществлять .

Несколько полезных советов: как снять крышку с бачка унитаза?

Нередко у пользователей сантехнических приборов возникают неприятности с их обычным функционированием.

В этих случаях требуется срочный ремонт вышедших из строя деталей или их замена. Особенно это актуально, когда существует угроза подтопления соседей, а на длительное время перекрывать воду не представляется возможным.

Для того чтобы устранить неисправность, необходимо знать, как правильно снимать крышку бачка унитаза.

Как снять крышку сливного бачка старого образца — с рычагом

По своей внешней конфигурации сливные бачки примерно одинаковы, но по системе спуска воды различаются:

  • С рычагом спуска, который необходимо тянуть. Преимущественно встречается на старых моделях.
  • С прямоугольной клавишей.
  • С кнопкой.
  • С двойной кнопкой.

Открыть крышку совсем нетрудно и весь процесс не займет много времени:

Сначала перекройте подачу воды в отсек

Лучше всего это действие выполнять до того, как вы опорожните емкость.

Потяните за рычаг и слейте всю воду, затем, не опуская его обратно, открутите верхний пластиковый шарик.
Осторожно приподнимите крышку, не сломав торчащий стержень, и уберите её в сторону.. После производится необходимый ремонт или замена внутренних деталей

После производится необходимый ремонт или замена внутренних деталей.

Фото 1. Рычаг спуска воды из унитаза, который присоединен к стержню, за счет него происходит слив жидкости.

Сборка происходит в обратном порядке. Бачки с прямоугольным пластиковым стержнем открываются аналогичным образом.

Как открыть бак с клавишей

С помощью плоской отвертки аккуратно подденьте прямоугольную кнопку с ближней стороны, потянув её наверх. Вытащите клавишу из крышки бачка и отложите в сторону.

Внутри находится небольшой стержень от кнопки с навинченным на него кольцом, препятствующим поднятию крышки

Осторожно открутите его против часовой стрелки. Чтобы не потерять деталь положите рядом со снятой клавишей.

Теперь съему верхней части бочка ничего не мешает

Поднимите крышку и отложите в сторону до завершения ремонтных работ. Сборка происходит в обратном порядке.

С кнопкой

Процесс в действительности еще легче, чем у конструкций с клавишами, т.к. не требует долгой разборки и понимания того, как легче подобраться к деталям.

  1. Здесь также понадобится отвертка и любой плоский предмет. Перекройте воду и слейте её остатки из бочка, нажав на кнопку и не отпуская её.
  2. После этого появится небольшое отверстие на основании металлического конца. Подцепите его отверткой и сдвиньте вокруг кнопки против часовой стрелки. После этого деталь легко открутится рукой.
  3. Кольцо выкрутите до конца и уберите. Оно пока не потребуется.
  4. Приподнимите немного крышку и поверните по возможности на 90º, она должна располагаться так, чтобы было удобно подлезть рукой и открепить двухстороннюю прищепку, которая и держит бочок. Потяните один край вправо, а другой влево. После этого верхняя часть бачка легко снимается.

С двойной кнопкой

  1. Нажмите одну из кнопок до упора, найдите на внутренней стороне второй небольшую прорезь, поддев которую отверткой можно легко извлечь её из бака.
  2. На месте, где располагалась кнопка, покажется небольшой шлицевой винт. Его необходимо выкрутить.
  3. Аналогично с предыдущим вариантом приподнимите и поверните крышку, не забыв убрать прищепку.
  4. Снимите крышку. После проведения ремонтных работ установите все детали в обратном порядке.

Все легко и просто

Разбор даже самых сложных с виду конфигураций сливных баков унитазов на деле весьма прост и занимает всего пару минут. Процесс не требует специальных навыков и снять крышку бачка унитаза сможет любой, следуя инструкциям и схеме сборки из паспорта сантехнического прибора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
