Технология устройства кровли из металлочерепицы: монтаж системы

Инструкция по монтажу металлочерепицы (Монтеррей и ее аналогов)

Инструменты и оборудование

Монтаж металлочерепицы Монтеррей и ее аналогов необходимо начинать с подготовки необходимого инструмента. Вам понадобятся:

1. Ручные ножницы по металлу.2. Ножовка по металлу (с мелкими зубьями).3. Просечные ножницы по металлу.4. Специальная насадку на дрель для резки металла.5. Электрические высечные ножницы.6. Электролобзик.7. Дисковая пила.8. Болгарка с абразивным кругом.

инструмент для резки листов металлочерепицы (МЧ);
шуруповерт (лучше аккумуляторный);
молоток средних размеров;
длинная ровная рейка или правило;
маркер.

Для разрезания листов производители рекомендуют применять:

ножницы по металлу (ручные и электрические);
ножовку или электрическую сабельную пилу с соответствующими полотнами;
электрические просечные ножницы;
электролобзик;
дисковую пилу с победитовыми зубьями.

По окончании работ тщательно удалите металлические опилки, иначе они, ржавея, испортят полимерное покрытие МЧ.

Внимание! Ни в коем случае не разрезайте металлочерепицу инструментами с абразивными кругами («болгаркой»). Иначе под воздействием высоких температур разрушится не только слой полимера, но и цинковое покрытие

Результат будет неутешительный: начнется бурный процесс ржавления, на вашей кровле появятся ржавые потеки.

Этап 7. Обустройство ендовы

Устройство ендовы на кровле из металлочерепицы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

Ендова

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Установка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элемент

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

установка должна выполняться снизу вверх;
между черепицей и накладкой не нужно укладывать уплотнитель;
изделия ложатся внахлест (минимум 10 см);
саморезы, используемые для фиксации накладок, не должны повреждать ендову.

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

~~Черепица~~

Как крепить металлочерепицуКак крепить металлочерепицуПравила крепления металлочерепичных листов саморезамиСхема укладки листов

Устанавливаем дополнительные элементы

Неотъемлемые составляющие кровли из металлочерепицы – водосточный желоб и две планки: ветровая и карнизная.

Ветровая доска устанавливается над обрешеткой на уровне, равном высоте рабочего листа. В среднем высота варьируется от 4 до 5 см.

Для обустройства желоба сначала на нижней доске обрешетки нужно закрепить кронштейны. Потом в них вставляется сам водосточный элемент. При этом необходимо учитывать некоторые правила монтажа кронштейнов:

шаг между фиксирующими элементами – не менее 50 см;
сначала устанавливаются крайние кронштейны – с уклоном 5 мм;
для ровного монтажа кронштейнов нужно использовать шнур – натягивайте его между элементами, чтобы регулировать их положение.

Металлочерепица прослужит долгие годы

После установки желоба нужно закрепить карнизную планку. Она устанавливается на обрешетку таким образом, дабы ее нижний край полностью перекрывал край водосточного желоба – это даст возможность организовать эффективный отток конденсата с гидроизоляционной пленки непосредственно в желоб.

Важно! Карнизные планки нужно монтировать с нахлестом по длине в 10 см.

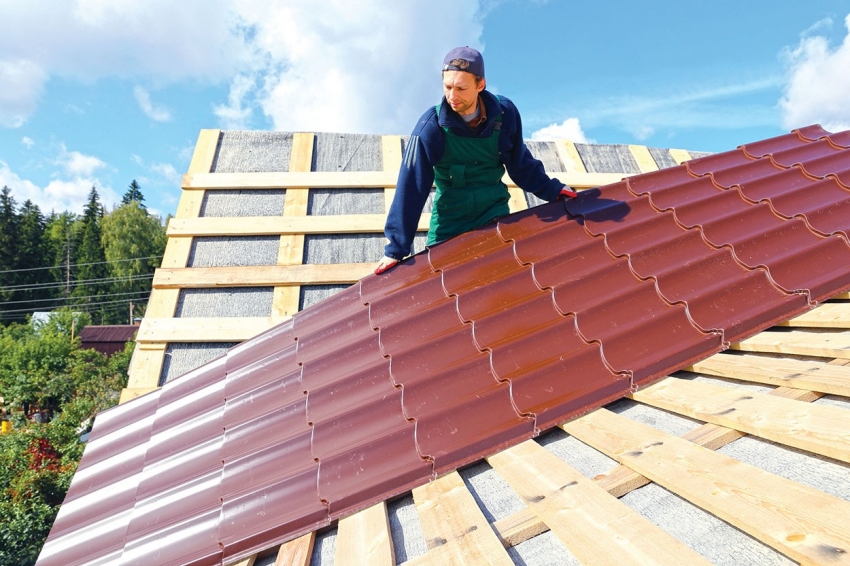

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.

Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.

Металлочерепица является экологически безопасным материалом и не содержит в своем составе вредных компонентов

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.

Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.

Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

Схема монтажа кровельного пирога: 1. Система стропил, 2. Контррейки, 3. Гидроизоляционная пленка, 4. Бруски вертикальной обрешетки, 5. Стартовый брус горизонтальной обрешетки, 6. Бруски горизонтальной обрешетки, 7. Обрешетка дополнительная, 8. Ветровая доска, 9. Кронштейн для желоба, 10. Карнизная планка, 11. Металлочерепица, 12. Кровельный конек. 13. Коньковый уплотнитель, 14. Слуховое окно, 15. Материал теплоизоляции, 16. Пароизоляционный материал, 17. Подшивка мансарды.

В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската

Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов

Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям

Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.

Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши

Материалы и инструменты для укладки металлочерепицы своими руками

Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

шуруповерт;
электродрель;
ножницы для резки металла;
измерительная рулетка;
молоток;
маркер;
монтажная лента.

Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

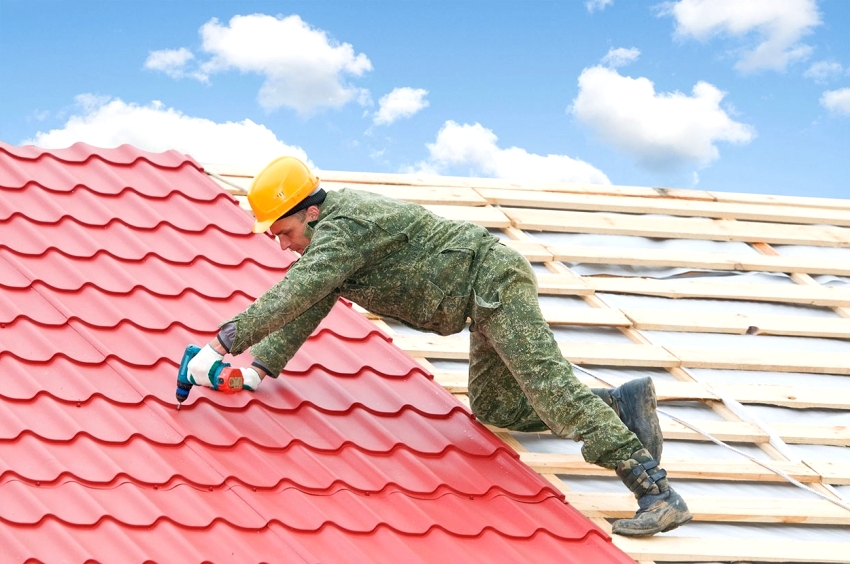

Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта

Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.

Устройство теплоизоляции кровли

Укладка теплоизоляционного материала

Обустройство кровли холодного типа предполагает наличие теплоизоляции, основанной на утеплении чердачного перекрытия.

С целью обеспечения надежной термозащиты чердачного перекрытия требуется уложить пароизоляционный слой с внутренней стороны утеплителя, для оберегания его от увлажнений водяными парами воздуха внутренних помещений.

Правила укладки теплоизоляционного материала следующие:

Для обеспечения грамотной теплозащиты дома материал кладут непрерывно, без разрывов и образования тем самым мостиков холода. При утеплении чердачного перекрытия утеплитель также укладывают на участок наружной стены вертикально, перекрывая тем самым утепляющий слой, расположенный горизонтально. При обустройстве мансарды утеплению подлежат все вертикальные, горизонтальные и наклонные поверхности. Плиты утеплителя укладывают на основании плотно друг к другу с обеспечением одинаковой толщины в каждом слое. Укладываю теплоизоляцию в несколько слоев, предусматривают разбежку швов плит. Утепление мансарды предполагает укладку с внутренней стороны утепляющего материала пароизоляционной мембраны, после чего помещение может быть обшито вагонкой, досками, гипсокартоном и прочими отделочными материалами. С целью предохранения основания кровли и слоя теплоизоляции от увлажнения паром, проникающим из помещений, пароизоляция должна быть уложена герметично. Для предотвращения утечек тепла плиты теплоизоляции следует устанавливать к потолку и стенам мансарды как можно плотнее, а при укладке материала в несколько слоев – еще и друг к другу, при этом не допуская деформирования плит

Очень важно, чтобы теплоизоляция была изначально сухой и не попадала в процессе монтажа под дождь. Для этого зачастую сперва монтируют гидроизоляционную пленку, в особенности в больших домах, сроки работ в которых обычно продолжительны. Признаком некачественной установки или попросту недостаточной термоизоляции кровли служит образование на внутренних стенках, а также пароизоляции конденсата

Признаком некачественной установки или попросту недостаточной термоизоляции кровли служит образование на внутренних стенках, а также пароизоляции конденсата.

Правильная кровля для климата средней полосы должна обладать толщиной утеплителя не меньше 150 мм. Толщина зависит от утепляющего материала, рекомендаций по укладке от производителя и толщины стен.

Соответственно, чем севернее ведется строительство, тем толще должен быть слой теплоизоляции, и чем южнее – тем тоньше (на юге слой утеплителя может составлять всего 50 мм)

Размер утеплителя подбирают таким образом, чтобы плита могла плотно удерживаться между стропилами, при этом воздух не имел возможности циркулировать между ними.

Чтобы окончательно закрепить плиты поперек стропил под утеплителем монтируют дополнительные тонкие рейки. Утеплительным материалом заполняют все предусмотренное для него пространство. В слое теплоизоляции предупреждают образование впадин и полостей для прохода воздуха.

Во избежание образований мостиков холода при возведении конструкция сопряжения покрытия и стены необходимо избегать следующих ошибок:

Совпадения горизонтальных и вертикальных швов различных конструктивных частей.
Кривизны и искривленности балок и опор каркаса, создающих слое теплоизоляции воздушные каналы для прохождения холодного воздуха.
Неплотного прижатия изоляционного материала к теплой поверхности покрытия.
Образование щели между дополнительным вертикально установленным слоем теплоизоляции стены и слоем изоляции покрытия.

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

Монтаж металлочерепицыКрыша из металлочерепицы своими руками

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Узел конькаПосле уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицейДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепице

Особенности укладки гидроизоляции

Укладку гидроизоляции начинают от карниза по горизонтали. При этом боковой перехлёст плёнок не должен быть меньше 15 см на всём протяжении рулона. Места перехлёстов скрепляют монтажным степлером и изолируют клейкой лентой.

Расположение нахлёстов должно ориентироваться на опорные элементы конструкции (стропила, обрешётку). Недопустимо их расположение в проёмах конструкции. Укладку гидроизоляционной плёнки нельзя проводить оборотной стороной (с «изнанки») поскольку она не обладает защитной функцией.

Гидроизоляционная плёнка не должна располагаться между стропилами внатяжку, а выполняется с запасом минимум в 20мм. Это предотвратит её обрыв при смещении стропил порывами ветра.

При гидроизоляции классической и антиконденсатной плёнкой сохраняют просвет между стропилами и теплоизоляционным покрытием. Иногда, при совмещении теплоизоляции с уровнем стропил, этот просвет отсутствует. В таких случаях канал вентиляции обеспечивает дистанционный брус, набитый по балке с сечением 30х50мм.

Укладку супердиффузионной мембраны выполняют вдоль стропил. В местах выступа стропил за теплоизоляцию, их обхватывают мембраной полностью.

Гидроизоляцию за границей периметра стен, в области карнизной доски и кровельного свеса выпускают минимум на 20 см. В этом месте гидроизоляцию крепят к стропильным ногам монтажным скотчем. А при монтаже мембраной, повреждения будут заметны по накоплению жидкости.

Перехлёст плёнки в стыках ската выполняют в пределах 15-20см. Изоляцию печной и вентиляционной трубы делают в 2 слоя. При этом 2-м слоем покрывают 1-й, который укладывают перехлёстом высотой до 5 см.

Гидроизоляция на чердаке необходима даже без его предварительного утепления, с целью оставить чердачное помещение холодным. В промежутке черепицы и плёнки оставляется просвет не менее 5 см. Он защищает от конденсата и сохраняет температуру снаружи и внутри металлочерепичных листов. Для этого отлично подходят антиконденсатные плёнки.

Монтаж обрешетки крыши схема

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов

Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши

Материалы и инструменты для укладки металлочерепицы своими руками

шуруповерт;
электродрель;
ножницы для резки металла;
измерительная рулетка;
молоток;
маркер;
монтажная лента.

Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта

Состав, структура покрытия и разновидности металлочерепицы на крышу

Металлочерепица, фото которой наглядно отображают строение изделия, представлена в виде стального листа толщиной 0,45-0,6 мм. Он с обеих сторон покрыт защитным слоем цинка или другого специального сплава. На внутреннюю и наружную поверхности изделия наносится предохраняющее покрытие, которое состоит из пассивирующего, грунтующего и декоративного слоев. Последний представляет собой цветное полимерное покрытие, придающее изделию определенную окраску. Для изготовления профильного листа используются алюминий, сталь, медь и цинковые сплавы.

Вариант декоративного покрытия определяет текстуру, цвет, стойкость к выцветанию, устойчивость к механическим повреждениям и коррозии изделия. В качестве полимерного состава используются полиэстер глянцевый и матовый, полиуретановое покрытие, PVDF, пластизол.

Глянцевый полиэстер является недорогим, но эффективным покрытием, толщина которого составляет 30 мкм. Материал характеризуется высокими антикоррозионными показателями, устойчивостью к негативному воздействию солнечной радиации. Срок службы изделия составляет не более 15 лет.

Толщина слоя из матового полиэстера составляет 35-50 мкм. Материал стойкий к выцветанию и механическим воздействиям, которые воспринимает крыша. Металлочерепица может прослужить около 15-20 лет. Покрытие из полимерного полиуретана имеет толщину более 50 мкм. Кровля с такой металлочерепицей может использоваться для строений, расположенных в различных широтах, поскольку покрытие выдерживает диапазон температур от -60 °С до +100 °С. Такой материал отличается высокой степенью устойчивости к ультрафиолетовому и коррозионному воздействию. Срок службы составляет 35-40 лет.

Тонкое полимерное покрытие PVDF толщиной до 30 мкм характеризуется высокой стойкостью к механическим и химическим воздействиям. При условии соблюдения всех правил технологии монтажа металлочерепицы такая кровля способна прослужить до 40 лет.

Простизол является покрытием, выполненным на основе поливинилхлорида, толщина которого составляет до 2 мм. Отличается высокими антикоррозионными свойствами и долговечностью, которая достигает 50 лет. Мелкодисперсная структура тисненного рисунка поверхности придает покрытию привлекательный внешний вид, что видно на фото крыш из металлочерепицы.

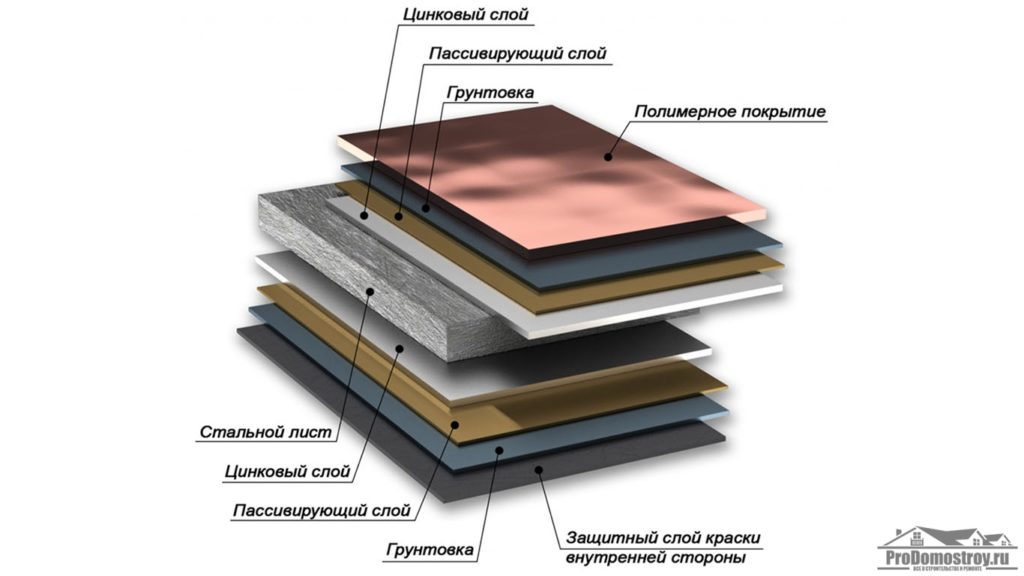

Устройство листа металлочерепицы. Слои металлочерепицы

Разновидности металлочерепицы, их характеристики

Металлочерепица имеет несколько разновидностей, что зависит от профиля изделия и формы нарезки.

Профиль определяет форму используемой штамповки изделия. В зависимости от этого существует для крыши металлочерепица (фото наглядно отображают разные профили), Андалузия, Монтеррей, Каскад, Модерн, Банга, Деккорей, Элит, Финнэра, Классик, Винтаж.

Андалузия представляет собой профиль с волнами, имеющий зеркально-симметричные спуски и подъемы. Монтеррей – это симметричный волнистый профиль, у которого спуск волны круче и короче, чем подъем. Каскад – волнистый профиль, имеющий в разрезе форму трапеции. Изготавливается из оцинкованной стали, покрытой полиэстером. Профиль напоминает шоколадную плитку, что показано на фото крыши. Металлочерепица Модерн представлена асимметричным профилем волны, который выполнен в виде плоских граней.

Изделие Банга имеет высокую волну, достигающую 660 мм. Вариант Деккорей – самый низкий профиль, благодаря чему изделие приобретает утонченный внешний вид. Черепица Элит отличается от других вариантов самой большой высотой волны, которая наилучшим образом выглядит на крышах, имеющих большие скаты.

Профиль Финнэра представляет собой новую форму волны, вследствие чего по внешнему виду схож с цементно-песчаной или керамической черепицей. Профили Классик и Винтаж имеют ровное покрытие с небольшими бортами, благодаря которым изделия стыкуются между собой, образуя бесшовную поверхность.

Виды профилей металлочерепицы

Форма нарезки материала (это определяет удобство укладки металлочерепицы своими руками) может быть листовой, модульной или штучной. Первый вариант является наиболее востребованным и самым дешевым, представлен полотном длиной 0,5-8 м и шириной 1,18 м. Используется для односкатных или двускатных крыш большой площади. Цена монтажа металлочерепицы за м2 начинается от 180 руб.

Модульная черепица представлена короткими штампованными листами длиной до 1 м и шириной до 1,2 м. Штучный вариант выглядит как отдельные элементы, которые повторяют форму натуральной черепицы.

Особенности устройства крыш с покрытием из металлочерепицы

Стропильную систему и обрешётку крыши из металлочерепицы можно сооружать как из пиломатериалов, так и металлического проката. При соблюдении технологии строительства и тот и другой материал может обеспечить необходимую надёжность и долговечность конструкции. И всё же предпочтительнее использовать древесину — она не только имеет меньший вес, но и позволяет намного проще крепить листы кровельного материала к основанию. Кроме того, стропильные ноги из толстого бруса будут создавать зазор, необходимый для монтажа теплоизоляции в случае устройства тёплой кровли.

Укладка теплоизоляции в промежутки между стропильными ногами даёт возможность сохранить пространство чердачного помещения

Стропильная система

Заметим, что применение металлочерепицы возможно только на скатных крышах, уклон которых находится в пределах от 14 до 20 градусов. При сооружении стропильной системы следует придерживаться следующих норм:

расстояние между стропилами — от 60 до 90 мм. Если возникает необходимость сделать шаг большим, обрешётку следует усилить поперечно установленными досками;
для изготовления стропильных ног используют доску толщиной не менее 50 мм, которую устанавливают на ребро. При выборе ширины пиломатериала руководствуются толщиной слоя теплоизоляции — чаще всего от 100 до 150 мм;
для качественной вентиляции деревянной конструкции производители металлочерепицы рекомендуют проделать в стропильных ногах ряд отверстий диаметром 20–25 мм. Для того чтобы избежать ослабления каркаса, их следует выполнять в шахматном порядке, располагая со стороны конька.

После монтажа стропильной системы следует обязательно проверить соответствие нескольких геометрических параметров. В первую очередь сверяют длины диагоналей прямоугольных скатов, а также контролируют, находятся ли стропильные ноги в одной плоскости. Обязательно проверяют отклонение линии конька и свесов кровли от горизонтали. Только после этого приступают к сооружению обрешётки.

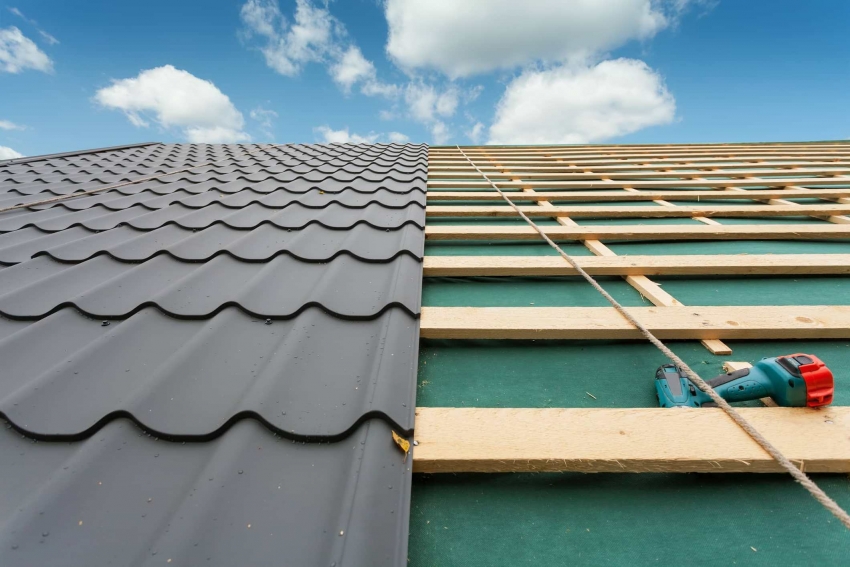

Обрешётка и контробрешётка

Так же, как и при установке стропильных ферм, устройство обрешётки должно происходить по определённым правилам:

в качестве самой нижней рейки выбирают брус, который будет выступать за плоскость обрешётки на 10–20 мм. Обычно для первой доски используют брусок сечением 50х50 мм, а для всех последующих элементов — рейки 30х50 мм;
нижняя рейка должна проходить параллельно с линией карниза;
расстояние от первой до второй рейки должно находиться в пределах 28–30 мм, тогда как последующие элементы крепят с шагом от 30 до 45 см — точное значение зависит от расстояния между волнами металлической черепицы. Обычно шаг обрешётки производитель указывает в инструкции к монтажу;
одновременно с установкой обрешётки обустраиваются участки для вывода наружу инженерных коммуникаций, дымоходных и фановых труб и т. д., а также монтируются кронштейны для их крепления к элементам деревянной конструкции;
в ендовах, по периметру мансардных окон и вокруг труб устанавливают сплошное деревянное основание из доски толщиной 25 мм;
для надёжного крепления карнизной планки используют две доски сечением 25 мм, которые приколачивают к вершинам стропильных ног. Чтобы обеспечить вентиляцию, доски монтируют с 5-сантиметровым зазором.

Для точного расчёта шага обрешётки удобно использовать специальную таблицу — её мы приводим ниже. Расстояние между элементами обрешётки зависит от конфигурации листов металлочерепицы, поэтому рассчитать шаг можно только после того, как будет выбран кровельный материал.

Шаг обрешётки зависит от расстояния между волнами металлочерепицы, поэтому его рассчитывают после того, как будет выбран кровельный материал

Таблица: расчёт расстояний между элементами обрешётки

Поперечное расстояние междуволнами металлочерепицы, мм	Расстояние между первой и второй рейкой обрешётки, мм	Расстояние между остальными рейками обрешётки, мм
300	230	300
350	280	350
400	330	400
