Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Можно ли устанавливать розетку в ванной комнате

В зданиях, построенных еще в советское время, устанавливать розетки в ванных комнатах почти не предусматривалась. Основной причиной была слабая проводка, малая площадь помещений, отсутствие электрических приборов, требующих подключения. Все имеющиеся средства коммутации – розетки и выключатели – устанавливались снаружи, неподалеку от двери.

Подобная схема подключения создавала определенные неудобства, поскольку все электроприборы приходилось подключать снаружи, а дверь в ванную при этом не закрывалась. Многие хозяева вынужденно пользовались удлинителями, что категорически запрещают требования и положения ПУЭ.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Современные квартиры отличаются большими площадями для мебели, санузлом, особенно там, где ванная комната совмещается с туалетом. Появилось дополнительное внутреннее пространство, где помимо мелкой бытовой техники есть возможность разместить мощное оборудование – стиральные машины, бойлер, полотенцесушители и другие виды электроустановок. Многие помещения оборудуются системами теплых полов, требующих отдельного подключения.

Перед тем как устанавливать розетки в ванной, следует определить их точное количество, в соответствии в планируемым подключением потребителей. Среди них следует сделать разделение на оборудование, которое подключено к сети постоянно и приборы, использующиеся лишь эпизодически. Устройства, постоянно включенные в сеть, могут подключаться не к розетке, а через клеммник напрямую к домашнему электрощиту.

Установка розетки в ванной. Расположение и расстояния.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96 – скачать можно здесь.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2 Касательно электропроводки — рекомендуется ее делать скрытой.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3 Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

4 Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5 В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

Источник

Пошаговая инструкция по установке розеток своими руками

Установка электроточки выполняется в несколько этапов.

Подготовка инструментов и материалов

Количество используемых материалов и типы инструментов зависят от объема работ. Если планируется замена проводки, потребуются такие предметы:

  • перфоратор;
  • дрель с короночными насадками;
  • индикаторная отвертка для определения напряжения;
  • строительный уровень;
  • набор отверток с разными насадками;
  • медные кабели;
  • автоматические переключатели;
  • кусачки для нарезки кабелей;
  • распределительные коробки;
  • защитные рукава.

Кусачки для нарезки кабеля.При замене розетки в новом доме достаточно кусачек, отвертки и изоленты.

Нужно подготовить средства индивидуальной защиты (рабочие перчатки с изоляцией, маску, очки).

Штробление стен под проводку

Штробление — наиболее сложный этап монтажных работ. Чтобы исключить появление пыли и грязи, штроборез совмещают с пылесосом. Существуют комбинированные устройства, вырезающие сразу 2 канала. Они легко перемещаются, быстро всасывают пыль. При отсутствии профессионального оборудования можно использовать такие инструменты:

  • болгарка с алмазными дисками;
  • перфоратор;
  • зубило и молоток.

Штробление завершается формированием отверстия для подрозетника. Для этого сверло заменяют короночной насадкой. После этого нужно провести уборку помещения — строительный мусор может затруднить установку розетки.

Установка подрозетника

Подрозетник устанавливают до укладки плитки. При замене устройства нужно вынуть старый корпус, открутить саморезы. После этого извлекают подрозетник, устанавливают новый. Если монтаж начинают с нуля, выполняют такие действия:

  1. Примеряют новый подрозетник. Если отверстие имеет недостаточный размер, его расширяют зубилом.
  2. Подготавливают нишу, очищая ее от пыли и грязи. Дно и стенки отверстия обрабатывают шпаклевкой.
  3. Вводят подрозетник в нишу. Удаляют излишки раствора. К монтажу розетки приступают только через 24 часа. Это позволит раствору отвердеть и закрепить подрозетник.
Популярные статьи  Вытяжные шкафы для кухни

Установка подрозетников в гипсокартонную стену.

Монтаж и подключение розетки

Установку электроточки выполняют так:

  1. Обесточивают проводку, выключив защитное устройстве в щитке. Очищают концы кабелей от оплетки, используя нож, кусачки или клещи.
  2. Снимают декоративную накладку розетки, выкручивают винты, ищут нужные контакты. При подсоединении учитывают цвета изоляции проводов. Белым отмечается фаза, синим — ноль, зеленым — заземление.
  3. После подсоединения к клеммам провода оставляют внутри коробки. Нельзя допускать перегиба или сдавливания. Конструкцию устанавливают в подрозетник, фиксируют винтами.
  4. Закрывают корпус розетки. Установку завершают проверкой. После подачи тока замеряют напряжение мультиметром.

Установить влагостойкое накладное устройство проще. Монтаж подрозетника не выполняется. После штробления приступают к подсоединению проводов.

Монтаж внутри защитного кожуха

Правила безопасности разрешают в ванной комнате эксплуатацию электроустановочных изделий классом не ниже IP 4. При необходимости это требование можно обойти. Если расположение розеток осуществляется внутри корпуса электрического щитка и класс его влагозащиты соответствует IP 4, то все условия будут соблюдены.

Розетка в силовом шкафу

Использование такой конструкции оправдано только в двух случаях:

  • Не удается найти влагозащищенные розетки;
  • Кроме подключения стиральной машины, внутри щитка дополнительно устанавливают блок управления теплым полом или выключатель встраиваемой подсветки.

Вначале при помощи дюбель-гвоздей выполняется монтаж щитка на стену. Затем внутрь заводится конец кабеля и подключается к соответствующим клеммам контактной колодки. В корпусе щитка установка розетки выполняется при помощи монтажных скоб. Блок управления теплым полом, выключатель или какое-либо другое устройство устанавливается аналогичным образом, либо при помощи штатного крепления.

Установка розеток в ванной комнате достаточно сложное и ответственное мероприятие. Она должна выполняться с соблюдением всех правил и требований по безопасности. Поэтому перед тем как начинать что-либо делать, необходимо тщательно все взвесить, продумать и подготовиться.

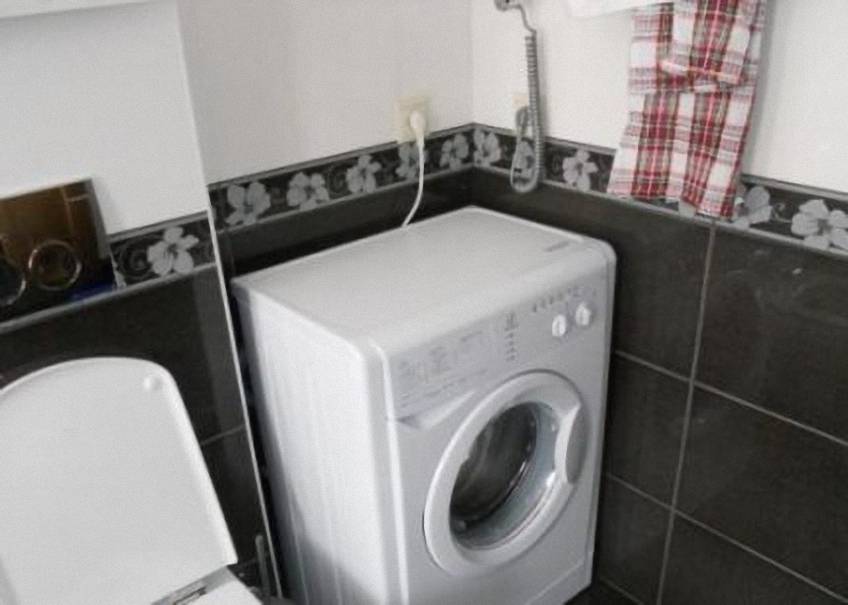

Розетка для машинки на стене ванной

Розетка с крышкой на стене

Правила установки розетки в ванной

При монтаже розетки в комнате с высокой влажностью соблюдают такие правила электробезопасности:

  1. Необходимость заземления. Этот фактор обеспечивает безопасность, он предусмотрен даже в старых домах. Заземление нельзя выводить в ванну, стальные трубы или арматурный каркас. Его подводят к входному щитку, где устанавливают автоматические выключатели. Последние прекращают подачу электроэнергии в квартиру при возникновении аварийных ситуаций.
  2. Необходимость установки отдельных автоматов. Возникает при подключении мощных электрических приборов, например стиральной или сушильной машины. Если розетка будет применяться для питания мелких устройств (фена или бритвы), ее можно подсоединять к общей сети.
  3. Монтаж защитных отключающих устройств. Такой прибор должен контролировать работу всей проводки в санузле. УЗО срабатывает при утечке тока, прекращая подачу электроэнергии.
  4. Отсутствие скруток и клемм в ванной комнате. Соединения нельзя оставлять даже под облицовочным слоем стен или пола. Разводку формируют за пределами помещения. Распределительную проводку прокладывают по другой стороне стены.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж
УЗО в ванной комнате.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

  • Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
  • Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
  • Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
  • Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
  • Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

  • Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
  • Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
  • Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Где лучше расположить?

Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.

На фото модели со шторками над столешницей

Какие зоны подходят для установки?

Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:

  1. Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ запрещает размещение любых типов розеток в целях безопасности — напряжение в нулевой локации опасно для жизни.
  2. Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
  3. Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
  4. Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.
Популярные статьи  Цементно-песчаная стяжка: технология заливки

Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем

Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.

В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.

Какое расстояние подойдет?

Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.

Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.

Требования безопасности

Чтобы подробно разобраться, обратимся к главе Установка розеток в ванной комнате ПУЭ (Правил устройства электроустановок).

Исходя из того, что территория санузла относится к наиболее опасным с точки зрения использования в ней электричества, ПУЭ, а также различные ГОСТы, предъявляют серьезные условия:

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Они должны быть снабжены заземлением. Однако во многих старых зданиях, заземление не предполагается. В таких домах следует использовать разделительный трансформатор. Проводку лучше делать скрытой.

Не рекомендуется устанавливать электроустройства на влажных стенах, на которых образуется конденсат. Требуется устанавливать только влагозащищенные устройства с классом влагозащиты выше четвертого.

Обязательно наличие устройства защитного отключения (УЗО), которые отключат подачу тока, в случае попадании брызг.

Обязательно наличие системы уравнивания потенциалов (СУП).

Пошаговая инструкция по установке розеток своими руками

Установка электроточки выполняется в несколько этапов.

Подготовка инструментов и материалов

Количество используемых материалов и типы инструментов зависят от объема работ. Если планируется замена проводки, потребуются такие предметы:

  • перфоратор;
  • дрель с короночными насадками;
  • индикаторная отвертка для определения напряжения;
  • строительный уровень;
  • набор отверток с разными насадками;
  • медные кабели;
  • автоматические переключатели;
  • кусачки для нарезки кабелей;
  • распределительные коробки;
  • защитные рукава.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж
Кусачки для нарезки кабеля.

При замене розетки в новом доме достаточно кусачек, отвертки и изоленты.

Нужно подготовить средства индивидуальной защиты (рабочие перчатки с изоляцией, маску, очки).

Штробление стен под проводку

Штробление — наиболее сложный этап монтажных работ. Чтобы исключить появление пыли и грязи, штроборез совмещают с пылесосом. Существуют комбинированные устройства, вырезающие сразу 2 канала. Они легко перемещаются, быстро всасывают пыль. При отсутствии профессионального оборудования можно использовать такие инструменты:

  • болгарка с алмазными дисками;
  • перфоратор;
  • зубило и молоток.

Штробление завершается формированием отверстия для подрозетника. Для этого сверло заменяют короночной насадкой. После этого нужно провести уборку помещения — строительный мусор может затруднить установку розетки.

Установка подрозетника

Подрозетник устанавливают до укладки плитки. При замене устройства нужно вынуть старый корпус, открутить саморезы. После этого извлекают подрозетник, устанавливают новый. Если монтаж начинают с нуля, выполняют такие действия:

  1. Примеряют новый подрозетник. Если отверстие имеет недостаточный размер, его расширяют зубилом.
  2. Подготавливают нишу, очищая ее от пыли и грязи. Дно и стенки отверстия обрабатывают шпаклевкой.
  3. Вводят подрозетник в нишу. Удаляют излишки раствора. К монтажу розетки приступают только через 24 часа. Это позволит раствору отвердеть и закрепить подрозетник.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж
Установка подрозетников в гипсокартонную стену.

Монтаж и подключение розетки

Установку электроточки выполняют так:

  1. Обесточивают проводку, выключив защитное устройстве в щитке. Очищают концы кабелей от оплетки, используя нож, кусачки или клещи.
  2. Снимают декоративную накладку розетки, выкручивают винты, ищут нужные контакты. При подсоединении учитывают цвета изоляции проводов. Белым отмечается фаза, синим — ноль, зеленым — заземление.
  3. После подсоединения к клеммам провода оставляют внутри коробки. Нельзя допускать перегиба или сдавливания. Конструкцию устанавливают в подрозетник, фиксируют винтами.
  4. Закрывают корпус розетки. Установку завершают проверкой. После подачи тока замеряют напряжение мультиметром.

Установить влагостойкое накладное устройство проще. Монтаж подрозетника не выполняется. После штробления приступают к подсоединению проводов.

Высота розеток на кухне и в ванной

Ванная – довольно проблемное место, поскольку в ней повышен уровень влажности и высок риск проникновения воды в электроустановки. Для монтажа источников питания бытовой техники нужно знать, где правильно разместить устройства. Ванная комната разделяется на зоны:

  1. Зона 0 является самой опасной для проникновения влаги. Это участки, находящиеся рядом с ванной, душевой кабиной, раковиной. Здесь разрешено устанавливать розетки на 12 В. Но это напряжение редко подают в частных домах.
  2. Зона 1 позволяет размещать водонагреватели.
  3. Зона 2 допускает установку бойлеров, вентилятора, светильника. Источники питания должны располагаться на расстоянии не меньше 60 см от воды.

Приобретают специальные устройства и выключатели, у которых высокая защита, позволяющая пользоваться во влажных комнатах. Другое обязательное условие – наличие заземления, автомата и УЗО с током утечки 10 мА.

По поводу расположения розеток на кухне в СП и ПУЭ не написано прямо, поэтому лучше исходить из базовых требований и принимать во внимание особенности помещения. Какие существуют правила:

  • розетки, переключатели должны размещаться на расстоянии выше 60 см от пола и источников воды – раковины, водопровода;
  • относительно газа и плиты нужно соблюдать промежуток в 50 см.

Для оборудования электрики на кухне возникает много сложностей: нужно учесть расположение коммуникаций, вывести отдельные линии для мощной техники – посудомойки, стиральной машины, смонтировать розетки в удобном и практичном месте. Сформирован условный стандарт расположения электрического питания на кухне. Он разделяет помещение на три уровня:

  1. Нижний – в 15 см от пола ставят электроустановки для тех приборов, которые можно включать на долгое время – посудомойка, холодильник. Это месторасположение имеет 2 преимущества: шнуры не мешают и не висят на стенах, при этом их можно свободно достать.
  2. Второй на расстоянии 100-130 см от напольного покрытия. Здесь помещают выключатели и розетки для техники, стоящей на столах – блендера, тостера, микроволновки. Конкретно величина зависит от расположения мебели на кухне.
  3. Третий уровень. На нем монтируют разъемы на высоте от 2 до 2,6 метров. Для доступа к ним понадобится стул. Эти розетки предназначены для подключения вытяжки, светильников, которые встроены в шкафы. Электроисточников не видно с пола, поскольку они спрятаны за полками, мебелью.

Установленных норм, регулирующих расположение розеток в комнатах и помещениях общего назначения, не существует. Есть только одно ограничение – недопустимо монтирование выше 1 метра в высоту. Также приняты нормативы, относящиеся к разводке проводки в ванной комнате.

Выбор УЗО и сечения проводника

Для ванной комнаты рекомендуется выбирать УЗО со значением тока утечки в 30 мА. В общем, устройство сработает лучше, когда его номинал будет меньше необходимого для всех устройств в помещении. Для большей части стиральных автоматических машин достаточно УЗО до 25 мА. Данные для выбора устройства обычно указывается в инструкции к машине и другому оборудования.

Популярные статьи  Как сделать ванную комнату неубиваемой?

Розетка в ванной комнате для стиральной машины, как и для любого другого электрического устройства, кроме месторасположения должна быть подключена проводником определенного сечения, который бы выдержал проходящий через него ток. Сечение проводника напрямую зависит от мощности установленного прибора. Например, для стиральной машины рекомендуется использовать медный проводник сечением 2,5 мм2. Такой же провод рекомендуется использовать и для бойлера мощностью от 2 кВт. Для освещения и других бытовых потребностей достаточно медного проводника сечением 1,5 мм2.

При устройстве ванной комнаты трехжильного проводника нужно обязательно использовать заземление (так называемый защитный ноль). Но не во всех зданиях, особенно старой постройки, он присутствует. В общем даже без него он будет выполнять свои функции. Но немного с меньшим уровнем защиты. Также нужно иметь ввиду, что все элементы, которые проводят ток и находятся в ванной комнате, должны быть заземлены. Это касается и чугунных канализационных труб, и стальных поддонов, ванн и батарей.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж156

Высокий уровень комфорта современного человека предполагает использование большого количества электрических приборов

Вследствие этого установка розеток в ванной комнате является не капризом, а важной необходимостью. Выбор и монтаж точек электропитания происходит согласно требованиям нормативных документов и правилам внутриквартирного или внутридомового устройства электросети

Для чего нужна розетка в ванной

Для чего нужна розетка в ванной

В домах старой застройки розетки в ванных комнатах встречаются крайне редко. Причиной тому является компактный метраж помещения, элементарное отсутствие свободного места на стенах и слабая общая электросеть квартиры. К тому же до недавних пор считалось, что электроточки в ванных комнатах и туалетах устанавливать нельзя, поэтому они выносились наружу и монтировались около дверей в санузел.

В современном жилье ситуация иная: совмещенные с туалетом и отдельные ванные комнаты отличаются большой площадью, что позволяет свободно размещать во внутреннем пространстве стиральную машинку, водонагреватель, сушилку, дополнительный электрообогреватель-полотенцесушитель, систему «теплый пол».

Важно

Актуальным остается ежедневное использование фена, электробритвы, устройства для завивки волос и др

Чтобы точно выяснить, сколько розеток необходимо для ванной комнаты, нужно составить список всех устройств и среди них выделить те, что включены в сеть постоянно. Предположим, в большой ванной комнате часто устанавливают стиральную машинку.

Под нее обычно выделяют отдельную электроточку или монтируют подключение кабеля напрямую, при помощи клеммника. По правилам, электроточка должна находиться слева, справа или над прибором, устанавливать ее за объемным агрегатом запрещается.

Необходимо обеспечить простой доступ, чтобы в случае выхода изделия из строя его можно было бы быстро и легко заменить или отремонтировать

Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования.

Уточнить правовую информацию можно в нормативных документах, например, в ГОСТ Р 50571.11 (1996) и ПУЭ (7.1). Какие зоны подходят для монтажа Как известно, сочетание воды и электричества в быту очень опасно для человека.

Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3.

По правилам, электрические приборы могут размещаться в любой из зон(кроме 0), но они должны соответствовать нормам напряжения, степени защиты, а также быть подключенными к автоматам УЗО в квартирном электрощитке. Разберем возможности каждой зоны

Совет

зона-0 (ванна или душевая кабина) наиболее опасная для применения эл приборов зона -1  (прилегающие к ванне стены) не подходит к установке розеток даже самого высокого класса защиты но разрешается монтировать водонагреватели  проточные накопительные IPX5-IPX6

зона-3 (удаленный на 0,6 м от ванны участок) единственная зона для установки розеток распредкоробок выключателей  защита IPX4-5 подключение через автомат или УЗО

Правила установки розетки в ванной

1Розетки размещать можно только в зоне 3, но они должны быть влагозащищенные класса IPX4.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж
2Касательно электропроводки — рекомендуется ее делать скрытой.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж
Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж
Заземляющий проводник не должен быть общим для разных групп.

4Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

5В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж
Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
