Вязка арматуры: инструмент, материалы, способы и схемы вязки

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

Разметка

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволока

Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. Привынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволоки

Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволоки

Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючка

Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки

Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл

Упорная гайкаПриваривание гайки

Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9. Проверьте работоспособности крючка.

Готовый крючок

Если обнаружилисьпроблемы, то их надо исправить.

  1. Изделие плохоповорачиваетсявокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
  2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

  • отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
  • заготовка для рукоятки из дерева или пластика;
  • две шайбы с внутренним диаметром равным толщине прута;
  • две гайки или два подшипника;
  • пассатижи;
  • топор;
  • электродрель со сверлом по дереву 10 мм;
  • углошлифовальная машинка с диском для резки металла;
  • наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

  • На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
  • Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
  • Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

  • углошлифовальная машинка;
  • плоскогубцы;
  • электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

  • с электрода удаляется флюс;
  • от конца отступают 20 мм и загибают пруток под углом 90 градусов;
  • от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
  • двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
  • откладывают еще 50 мм и делают еще один загиб под тем же углом;
  • конец инструмента затачивают углошлифовальной машинкой.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов

Сделать крючок для вязки арматуры своими руками

Далеко не всегда изделие, купленное в строительном магазине, будет идеально подходить под требуемый тип работ. Поэтому многие мастера со временем переходят на самодельные крючки для вязки армированных сеток. Причин для этого может быть множество:

  • слишком маленькая или слишком большая толщина стержня;
  • неудобные углы, под которыми изогнут крючок;
  • сталь ненадлежащего качества, из-за чего крючок быстро разгибается и т. д.
Популярные статьи  Противопролежневые матрасы

Поэтому зачастую крючок можно не покупать, а с легкостью изготовить самостоятельно. Причем так, чтобы с ним было удобно работать, и все его параметры были подогнаны под мастера. Ниже мы рассмотрим ряд способов, посредством которых можно изготовить самодельный крючок, позволяющий скреплять пруты арматуры.

Предлагаем ознакомиться: Как сделать обрешетку в парной

Крючок из электрода

Данный тип изделия можно изготовить из утолщенной стальной проволоки. Ее величина сечения должна составлять от 4 мм и более. Наиболее часто для этого используется специальный сварочный электрод, поскольку он изготавливается из достаточно прочного металла. Изготовление идет по следующему принципу:

  • На одном конце проволоки загибается кружок, в который в дальнейшем будет упираться ручка. Причем следует делать загиб именно в форме круга, чтобы позже при эксплуатации загнутый конец не зацеплялся за рукава и не доставлял неудобств. Поэтому обязательно стоит проследить, чтобы загнутый конец был направлен в сторону основного стержня.
  • Далее указанный стержень сгибается, чтобы получился угол в 30 градусов примерно по центру. После этого действия прут должен представлять некоторое подобие коромысла.
  • Следующий шаг — нанизать 2-3 шайбы и придвинуть их к кольцу. Им потребуется служить для фиксации рукоятки.

Для создания рукояти можно воспользоваться несколькими вариантами:

  • Использовать две трубки, одна из которых обладает чуть большим диаметром, чем исходный прут. Для этого диаметр внутренней полой части трубки должен быть не менее 5-6 мм, если толщина прута составляет 4 мм. Вторая трубка должна иметь еще большую величину сечения. Длина трубок должна составлять треть от всего крючка, либо чуть длиннее. Одна трубка вставляется в другую, а их концы заклепываются с помощью молотка.
  • Взять одну трубку и приварить к ней с обеих сторон шайбы, у которых внутренний диаметр будет немного меньше диаметра самого прута.
  • Воспользоваться токарным станком и выточить на нем ручку требуемого размера и с нужным диаметром внутреннего полого пространства под прут. Для данного варианта подойдут только плотные породы деревьев. Ель или сосну для такого изделия лучше не использовать, поскольку такая ручка быстро сотрется.
  • Вместо древесины также подойдет полимерная труба подходящей длины. Для нижнего стопора к изделию приваривается гайка или шайба.
  • Либо использовать любой другой подходящий вариант решения проблемы, если у вас найдется подходящий материал для работы.

Вне зависимости от того, из какого материала изготовлена ручка, если нет желания или возможности сделать кольцо на конце, можно просто приварить стопорную гайку или шайбу, чтобы рукоять изделия не скатывалась вниз. Лучше всего это сделать с двух сторон от рукояти. В противном случае она будет ездить по пруту, что сделает работу с инструментом неудобной.

После того, как будет готово основание и рукоятка, можно приступать к самому крючку. Для этого с помощью болгарки конец прута затачивается так, чтобы получилась конусообразная форма. Не стоит делать конец слишком острым, достаточно оставить его немного округлым. Так существенно снижается риск получения царапин или более серьезных травм при работе.

Что касается длины и угла крючка, необходимые параметры подбираются с учетом индивидуальных особенностей. Самый простой способ — экспериментировать для получения оптимального результата. Некоторые предпочитают пользоваться более короткими крючками с сильно загнутым концом. Другие же, наоборот, предпочтут использовать инструмент большей длины, но с менее загнутым концом.

Этот тип изделия сделать своими руками еще проще, чем ручной аналог. Для этого потребуются дополнительные приборы. Наиболее распространенным решением является использование шуруповерта. Для этого в патрон аппарата вставляется крючок, который предварительно следует изготовить из обычного гвоздя необходимой длины.

Основная цель, опять же, сделать так, чтобы вязальная проволока не рвалась при соединении арматуры. В остальном с помощью этого устройства можно существенно уменьшить затраты физического труда и сократить время на работу.

Метки: вязание, крючок, проволока, сделать

« Предыдущая запись

Для каких целей выполняется вязка арматуры

Вязка арматуры: инструмент, материалы, способы и схемы вязкиСтыки прутов делают внахлест

В основном вязка арматуры для фундамента необходима, чтобы конструкция из прутов была прочной. В связи с вязкой образуется надежный каркас армирующей сетки, которая повторяет контур фундамента.

В момент выполнения креплений надлежит стыки прутов делать внахлест, это необходимо для того, чтобы не ослаблялась вся конструкция армирования. Перед тем как вязать арматуру на фундамент, в обязательном порядке следует ознакомиться с вариантами крепления при помощи специальной проволоки

Важно прочно закрепить прутья между собой до того, как основание будет залито бетонной консистенцией

Сразу же фиксируйте каркас в грунт

Некоторые специалисты выполняют соединение двух элементов, используя при этом хомуты одного размера

Важно чтобы обвязка фундамента арматурой была прочной, в противном случае конструкция не выдержит массы бетонного раствора и воздействия вибраций, которые необходимы для качественного уплотнения бетона

Всем известно, что металлическая основа прутов не защищена от негативного влияния влаги, за счет этого может появиться коррозия.

Чтобы избежать этого, вязание арматуры совершается на глубине фундамента в 5 см. Этот слой бетонной консистенции и будет выступать в роли защиты от влаги.

Чтобы весь каркас не сместился за пределы границ, его прочно фиксируют в грунт, используется при этом вязальная проволока, которая надежно соединяет штыри с каркасом. Чтобы подробнее понять, как связать арматуру для фундамента, следует ознакомиться с разнообразными способами фиксации.

2 Улучшенные крючки

Помимо простого ручного инструмента есть более универсальные модели. В частности крючки:

  • полуавтоматические;
  • автоматические.

Различия между ними очень существенны, поэтому каждый вариант стоит рассмотреть подробно.

Первый образец – полуавтоматический, винтовой или реверсивный. Несмотря на свое название, никаких электроприводов или другого подобного оборудования в нем нет.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Реверсивный крючок для арматуры Sparta

Вязальный инструмент такого типа работает за счет реверсивного стягивания винта внутри его ручки. Собственно, поэтому его и называют винтовой.

Такой крючок производят на заводе. Внутри его ручки находится винтовая прямая пружина, похожая по своей структуре на Архимедов винт. К краю пружины подсоединен крюк.

Типичной для этого типа оборудования конструкцией обладает вязальный крючок Sparta. В нем есть пластиковая обрезиненная ручка, внутри которой спрятана металлическая пружина. Наружу из ручки выступает только крючок.

Захватывая проволоку крючком Sparta, мы должны всего лишь потянуть за ручку несколько раз. При натяжении пружина начнет сжиматься. Отпуская ручку, мы ослабляем контроль над винтом, заставляя его вращаться в обратную сторону. Вращение пружины провоцирует вращение крючка, что приводит к самостоятельному образованию витков.

Все что нам нужно сделать при работе с крючком Sparta, это зацепить виток и потянуть на себя ручку от одного до трех раз, при этом не нужно никакого вращения руки.

2.1 Пистолет для вязки

Полностью автоматический прибор подразумевает использование специальной технологии. Здесь для вязания арматуры применяют так называемые пистолеты.

Популярные статьи  Белая мебель для спальни

Пистолет – сложный механический прибор, по форме напоминающий увеличенный шуруповерт с удобной ручкой.

Чаще всего его нужно заряжать проволокой, затем приложить к связываемому узлу и нажать кнопку. Устройство само выкинет проволоку, затем затянет ее, оставив после себя аккуратный крепкий виток.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Пистолет для вязки арматуры

Схему действия пистолета объяснять не стоит, тем более что у каждого производителя она чем-то отличается. Отметим только, что с применением высококлассного оборудования скорость сборки арматурных каркасов повышается в десятки раз.

Из недостатков выделяется необходимость заряжать пистолет, а также его стоимость. Как и любой другой профессиональный строительный прибор, пистолет для вязания арматуры стоит дорого. Средняя цена качественной модели начинается от 300-400 долларов.

2.2 Самодельный крючок

Вы уже наверняка и сами догадались, что при такой простой конструкции ручные крючки без винтов и приводов можно сделать своими руками. Самодельный инструмент уступает промышленным в плане удобства, скорости разработки и внешнего вида. Зато он обойдется вам в сущие копейки и делается элементарным образом.

Самый простой, можно сказать, элементарный способ создать крючок своими руками – использовать электрод.

Для работы необходимо взять электрод с размером сечения от 4 мм. Меньший диаметр нежелателен. Проволоке просто не хватит прочности, и она согнется под давлением.

Электрод загибаем дугой так, чтобы в части витка расстояние между краями равнялось 3-5 сантиметров и сужалось ближе к краю. Зауженный край загибаем под углом 45-60 градусов.

Для удобства оклеиваем устройство изолентой, образуя что-то типа ручки. Можно использовать один целевой электрод и один дополнительный, как своего рода обвязку для увеличения размера ручки и общей устойчивости конструкции.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Самодельный вязальный крючок из гвоздя

Второй, более эффективный вариант работы своими руками – крючок из арматуры. Здесь все так же просто. Берем арматуру толщиной от 4-5 мм. Загибаем ее в двух местах.

Один край арматуры оклеиваем изолентой. Второй, тот который служит в качестве крючка – затачиваем делая острым, и загибаем еще на 30 градусов от центральной оси. Таким образом, у нас получится инструмент больше похожий на стандартный ручной крючок заводского производства, только менее удобный за счет простенькой ручки и большего диаметра.

Эту проблему тоже можно решить, если прикрепить к краю арматуры старую ручку от какого-либо домашнего инструмента. Подойдет ручка от: напильника, валика, мастерка и т.д. При наличии должных навыков ручку можно сделать и своими руками. Например, вырезав из древесины, либо соединив пластиковый корпус с резиной, и обмотав все это изолентой.

Портал об арматуре » Вязка » Что такое и как использовать крючок для арматуры?

Виды арматуры для фундамента

В соответствии со сводом правил СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения», для армирования железобетонных конструкций следует применять отвечающую требованиям соответствующих стандартов или утвержденных в установленном порядке технических условий арматуру следующих видов:

  • горячекатаную гладкую и периодического профиля с постоянной и переменной высотой выступов (кольцевой и серповидный профиль соответственно) диаметром 6-50 мм;
  • термомеханически упрочненную периодического профиля диаметром 6-50 мм;
  • холоднодеформированную периодического профиля диаметром 3-16 мм;
  • арматурные канаты диаметром 6-18 мм.

Арматурный каркас представляет собой металлический скелет, состоящий из продольных прутьев, проходящих вдоль фундамента, и поперечных прутьев-хомутов, поддерживающих продольные прутья в правильном пространственном положении.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

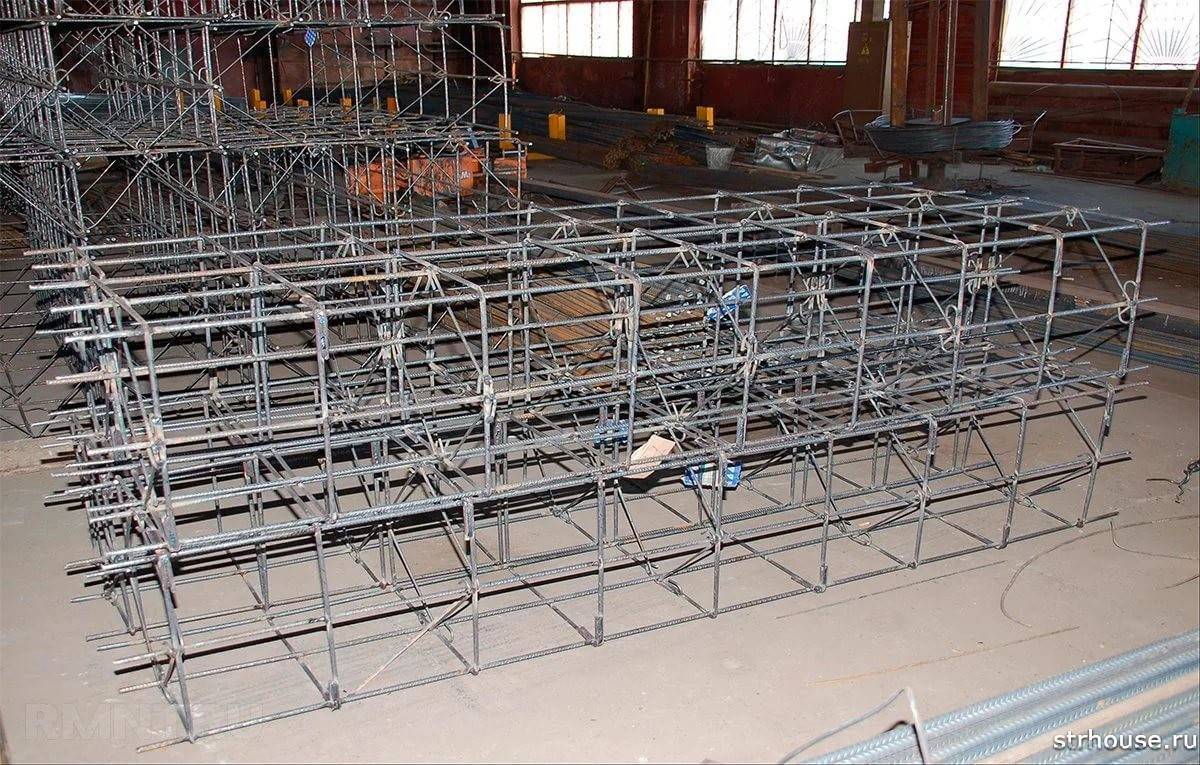

Различают два вида арматурных каркасов – сварные и вязаные. Сварные каркасы изготавливают в заводских условиях с применением технологии сварки, не допускающей ослабления арматуры. В полевых условиях использовать сварку не рекомендуется, так как сварные швы ухудшают физико-механические свойства металла в районе шва, что может привести к разрушениям и потери целостности металлического каркаса.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Вязаный арматурный каркас сооружается на месте. Рабочая продольная арматура связывается с поперечной при помощи тонкой стальной проволоки, которая надежно фиксирует прутья в правильном положении.

Рабочая продольная арматура определяется расчетом, а для одноэтажных зданий и временных сооружений назначается конструктивно, не менее 0,1% от площади поперечного сечения фундамента. Диаметр арматуры для ленточного фундамента должен составлять при длине здания:

  • до 3 м – не менее 10 мм;
  • более 3 м – не менее 12 мм.

В качестве продольной арматуры используют рифленые пруты, т.к. они имеют большую прочность и способны лучше сопротивляться изгибающим усилиям.

Поперечная арматура назначается конструктивно, диаметром 6 мм при высоте фундамента до 80 см, в других случаях ставят арматуру диаметром 8 мм. Диаметр поперечной арматуры не должен быть меньше четверти диаметра продольной арматуры. Шаг конструктивной арматуры составляет 30-80 см. В качестве поперечной арматуры подойдут обычные гладкие пруты, т.к. они не несут на себе нагрузку, а только поддерживают продольные прутья в правильном положении.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

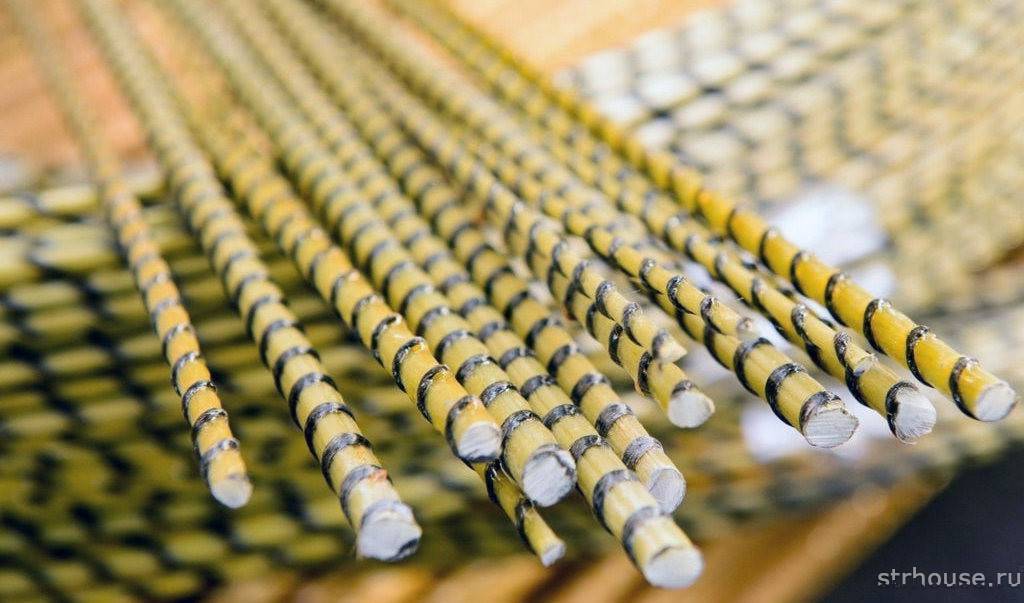

Альтернативой традиционной стальной арматуре является композитная арматура, появившаяся не так давно. К ее достоинствам можно отнести следующие факторы:

  • Цена. Арматура из стекловолокна дешевле стального прута.
  • Легкость и прочность. Несмотря на то, что вес стекловолоконных прутьев намного ниже, чем стальных, их прочность примерно в 3 раза выше.
  • Стойкость к коррозии и долговечность. Стекловолокно не подвержено коррозии, поэтому срок службы таких элементов не ограничен.
  • Композитная арматура не намагничевается и не создает помех радиоволнам.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Как правильно вязать арматуру для монолитной плиты

Монолитный фундамент применяется более часто, чем использование стандартных бетонных плит. При монтаже данной разновидности основания сначала делают арматурную сетку, которую потом заливают бетоном. Арматурная сетка придаёт бетону дополнительной крепости и позволяет выдерживать плите более высокие нагрузки.

Вязка арматуры: инструмент, материалы, способы и схемы вязкиГотовый каркас для монолитной плиты

Видеоролик на Youtube:

Как вязать арматуру самостоятельно или правильная последовательность вязки арматуры монолитной плиты:

  1. Нижний уровень арматурных прутьев укладывают крестом. Необходимо соблюдать при этом основное правильно – следить за размером ячеек, который должен составить 30*30 см. Превышать данный размер нельзя, иначе монолитная плита получится недостаточно прочной.
  2. Места соединения прутьев плитного фундамента необходимо обвязать стальной проволокой, используя стандартную схему вязки. Применение специального инструмента, например, крючка для вязки арматуры, существенно упростит задачу.
  3. Арматура нижнего уровня плиты должна иметь запас по длине, чтобы ей можно было придать п-образную форму. Таким образом, нижние прутья переходят в верхний уровень плитного фундамента.
  4. Прутья верхнего уровня плиты или перекрытия также укладываются друг на друга и связываются стальной проволокой или пластиковыми хомутами в местах соприкосновения.
  5. Конструкция для монолитной плиты должна быть размещена на расстоянии 4 см от земли, для этого используют специальные подставки, которые можно приобрести в строительном магазине. Подставки выполнены из пластика и выдерживают каркасы с достаточно большим весом.Пример пластиковых подставок для нижнего яруса конструкции
  6. Для поддержания верхнего уровня арматуры перекрытия следует сделать из прутьев специальные подставки, которые получили название столиков. Достаточно взять небольшой отрезок арматуры и загнуть его в зигзаг. Теперь верхний ярус можно удобно установить на получившиеся подставки. При заливке бетона подставки оставляют вместе с основной конструкцией.

Вязка арматуры: инструмент, материалы, способы и схемы вязкиПример готового столика

Данный способ армирования используется не только при заливке плитного фундамента в несколько слоёв, таким образом можно своими руками изготовить монолитную плиту, которую впоследствии использовать, например, в качестве перекрытия между этажами.

Популярные статьи  Двуспальная тахта

Принцип работы крючка для вязки арматуры

Вне зависимости от того, какой тип крючка для вязки арматуры будет использоваться в работе, для создания каркаса применяется одна технология, которая отличается простотой исполнения. Главное — подобрать правильный расходный материал, но этот момент мы рассмотрим ниже.

Чтобы связать прутья арматуры, потребуется специальная проволока, которая нарезается кусками. Их длина обычно составляет от 30 до 40 см. Это наиболее распространенные показатели, но расчет указанного параметра всегда идет от толщины сечения арматуры.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Вязание армирующего пояса с помощью крючков проводится по несложной схеме. Какие шаги следует провести:

  1. Сложить вязальную проволоку вдвое.
  2. Протянуть сложенный кусок под крестовиной, иначе говоря скрепляемым узлом.
  3. Скрестить петлю со свободными концами.
  4. Конец крючка вставить в проволочную петлю и зацепить за свободные концы.
  5. Начать обычные вращательные движения, с помощью которых проволока будет заворачиваться.
  6. После того, как первые несколько витков были сделаны, снизить скорость вращения и аккуратно затянуть узел до конца. В противном случае есть риск порвать проволоку.
  7. Вытащить крючок из петли и провести контроль получившегося соединения на прочность.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Чтобы проводить проверку надежности полученного узла, не обязательно проверять прочность проволоки и насколько затянуто соединение. Достаточно просто попробовать пошатать прутья армированной сетки. При правильном результате они будут неподвижны.

Это была схема вязки с применением обычного крючка. Однако она работает и при использовании винтового типа изделия. Начало вязки проходит по такому же принципу. Проволока складывается пополам, после чего пропускается под перекрещенными прутьями арматуры.

Далее ее края загибаются и закрепляются на крючке. Основное отличие механизированного изделия в том, что для завязывания проволоки достаточно просто потянуть рукоять крючка на себя. Не нужно самостоятельно заворачивать проволоку с помощью вращательных движений кисти.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Стержень крючка начинает вращаться за счет смещения. Далее ручка отпускается, после чего действие повторяется. Сколько раз потребуется повторить эту процедуру, зависит от того, какая степень жесткости должна быть получена. Плюс устройство имеет еще одну особенность — изделие может как складываться, так и раскладываться во время эксплуатации. Напоминаем, что для вращения изделия достаточно потянуть на себя его ручку.

Описанная схема связывания достаточно проста, но при этом обеспечивает надежное крепление армирующего пояса. Благодаря этому многие могут сэкономить на проведении этого типа строительных работ. При наличии небольшой практики и «прямых руках» можно провести вязку прутьев арматуры самостоятельно, что позволит сэкономить достаточное количество средств.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

На видео ниже наглядно демонстрируется процесс вязки арматуры с помощью крючков:

На что стоит обратить внимание

Ключевая задача — сделать так, чтобы проволока не оборвалась во время вязки арматуры. Для этого ее можно предварительно обжигать, если она недостаточно гибкая и плохо гнется. Чтобы получить оптимальный результат, проволоку следует некоторое время подержать над огнем. А перед тем, как использовать, ее потребуется охладить. Наиболее удобной является низкоуглеродистая сталь.

Что касается оптимального диаметра проволоки, этот показатель зависит от того, насколько крепким должна быть вязка, и насколько толстые прутья арматуры используются при возведении объекта. Но наиболее оптимальными считаются площади сечения:

  • 1 мм;
  • 1,2 мм;
  • 1,4 мм.

Данный параметр подбирается по возможности опытным путем, поскольку использование слишком тонкой проволоки приведет к тому, что узлы могут порваться, а слишком толстую проволоку будет сложнее согнуть.

Дополнительно при вязке могут использоваться специальные фиксаторы, представляющие собой пластиковые детали. Они прокладываются между опалубкой и прутьями, защищая всю конструкцию от повреждений.

Чем вязать каркас?

При армировании небольшого объема бетона строители просто укладывают арматуру в опалубку, после чего заливают раствором. Однако, если предстоит армирование крупных бетонных изделий, например, монолитного (плитного) или массивного ленточного фундамента, то необходим каркас. Арматуру нужно равномерно распределять по всему объему бетона, чтобы надежно выполнять функцию по повышению прочности конструкции. В этих случаях из металлических прутов изготавливают сложный каркас.

Вязальный крючок

Первый вариант является самым простым и доступным. При необходимости его можно купить в специализированном магазине за сотню рублей и даже дешевле. Более того, он может быть изготовлен вручную при наличии подходящего материала – к этому вернемся позже. Минусом же является низкая производительность. Начинающий вязальщик, при наличии достаточного запаса проволоки, сможет выдать 6-10 вязок в минуту.

Винтовой крючок

Винтовой крючок является следующей ступенью развития инструмента для вязания арматуры. Внешне он немного напоминает обычный, но благодаря ему скорость вязки повысится, а работник будет уставать значительно меньше. Если при работе с обычным крючком специалист должен захлестывать концы проволоки и вручную закручивать их, то винтовой значительно удобнее.

Вязка арматуры: инструмент, материалы, способы и схемы вязки

Захлестните петлю и концы, после чего аккуратно, но уверенно потяните на себя. Пластиковая рукоять будет зафиксирована в руке, а сам крючок начнет быстро крутиться, надежно затягивая петлю. Стоит такой инструмент от 600 до 1000 рублей – в зависимости от производителя и магазина. Станет прекрасным выбором, если нужно один раз выполнить работу на сравнительно крупном объекте. Скорость вязки возрастет, правда, проволоку по-прежнему придется резать и сгибать вручную.

Какой материал используют для создания каркаса?

В процессе подготовки к строительству необходимо решить, какая арматура нужна для ленточного фундамента. Материал для укрепления основания здания должен соответствовать следующим требованиям:

  • высокое нормативное сопротивление;
  • пластичность;
  • долговечность;
  • стойкость к высокой и низкой температуре;
  • способность к сцеплению с бетоном;
  • устойчивость к коррозии.

Диаметр арматуры зависит от предполагаемой нагрузки, минимальный составляет 8 мм, а максимальный 16 мм. Легкая постройка на устойчивом грунте не требует массивного основания, значит, для армирования подойдет пруток 8-10 мм. Возведение опоры здания на пучистом участке требует использования стержней диаметром 14-16 мм.

Альтернативой стальной арматуры стали композитные изделия. Они прочнее, дешевле, не поддаются коррозии и действию химических веществ.

Несмотря на положительные характеристики, материал недостаточно изучен, поэтому стекловолоконную арматуру используют для ленточного фундамента очень редко.

На сегодняшний день на строительном рынке в продаже имеется арматура различных классов и диаметров стержней. Большинство производителей предлагают продукцию на вес.

Зная требуемое количество металлических прутьев в метрах, можно пересчитать объем в килограммы. Для вычисления существуют нормативные сортаменты, где указан вес (на длину) арматуры по диаметрам.

Востребованность ленточного фундамента объясняется его надежностью и универсальностью. Простота монтажа, длительный срок службы и возможность устройства на любых видах грунта, делают его все более популярным.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
