Водоснабжение частного дома из скважины: схема коммуникаций

Бурение скважины

Первый шаг – создание источника воды, то есть бурение скважины. Ее глубину нужно определять по двум факторам: залегание водной жилы на участке и ваши конкретные потребности в водоснабжении. Существует несколько методов бурения, но самый простой и вместе с тем эффективный вариант – ударно-канатный. Для его реализации вам понадобиться соорудить своеобразную опорную треногу из металлических труб и зафиксировать на ней специальный забивной стакан – он крепится посредством механической лебедки с тросом.

Непосредственно бурение выполняется по следующей схеме:

  • с напором вбиваете стакан в землю;
  • стакан забирает грунт;
  • поднимаете стакан и удаляете из него грунт;
  • вновь вбиваете стакан.

Выполняете аналогичные действия, пока скважина не достигнет нужной глубины. После завершения бурения в скважине нужно установить обсадную трубу – металлическую или пластиковую с резьбовым соединением. Она должна максимально плотно прилегать к грунту.

И финальный процесс организации источника воды – прокачка готовой скважины: с помощью насоса из нее необходимо откачать грязную воду с песком и глиной.

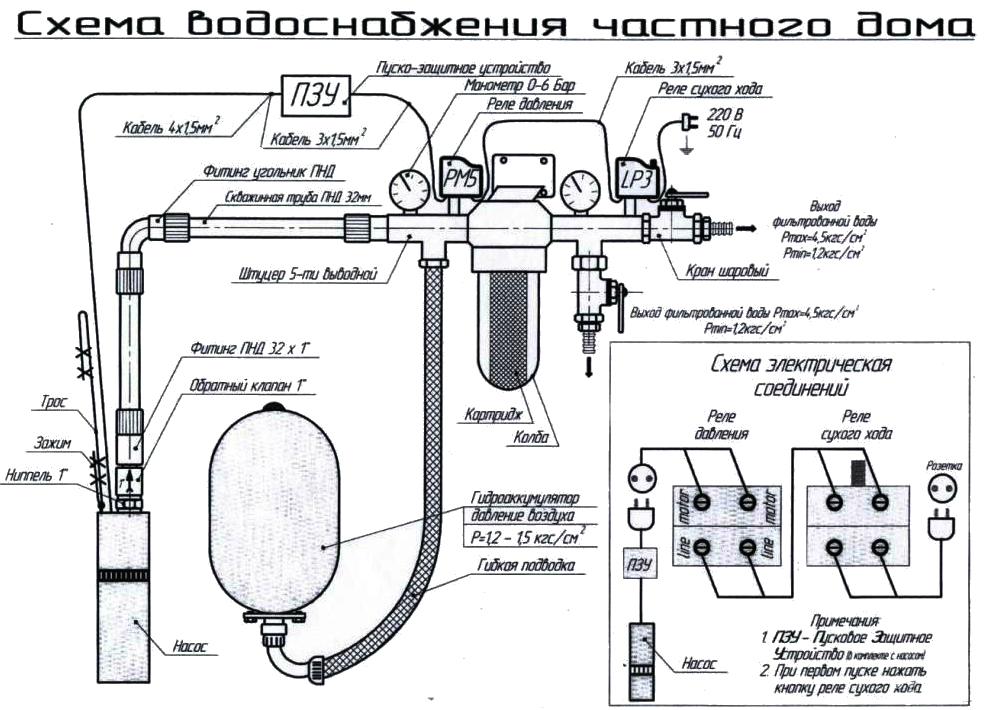

Водоснабжение частного дома из скважины: схема коммуникацийСхема: система автономного водоснабжения

Материалы и инструмент для водопровода

  1. Металлопластиковые трубы — самое экономичное решение, чтобы провести воду в дом своими руками;

Водоснабжение частного дома из скважины: схема коммуникаций

Медные трубы – самые дорогие, но лучше сопротивляются коррозии, чем стальные;

Водоснабжение частного дома из скважины: схема коммуникаций

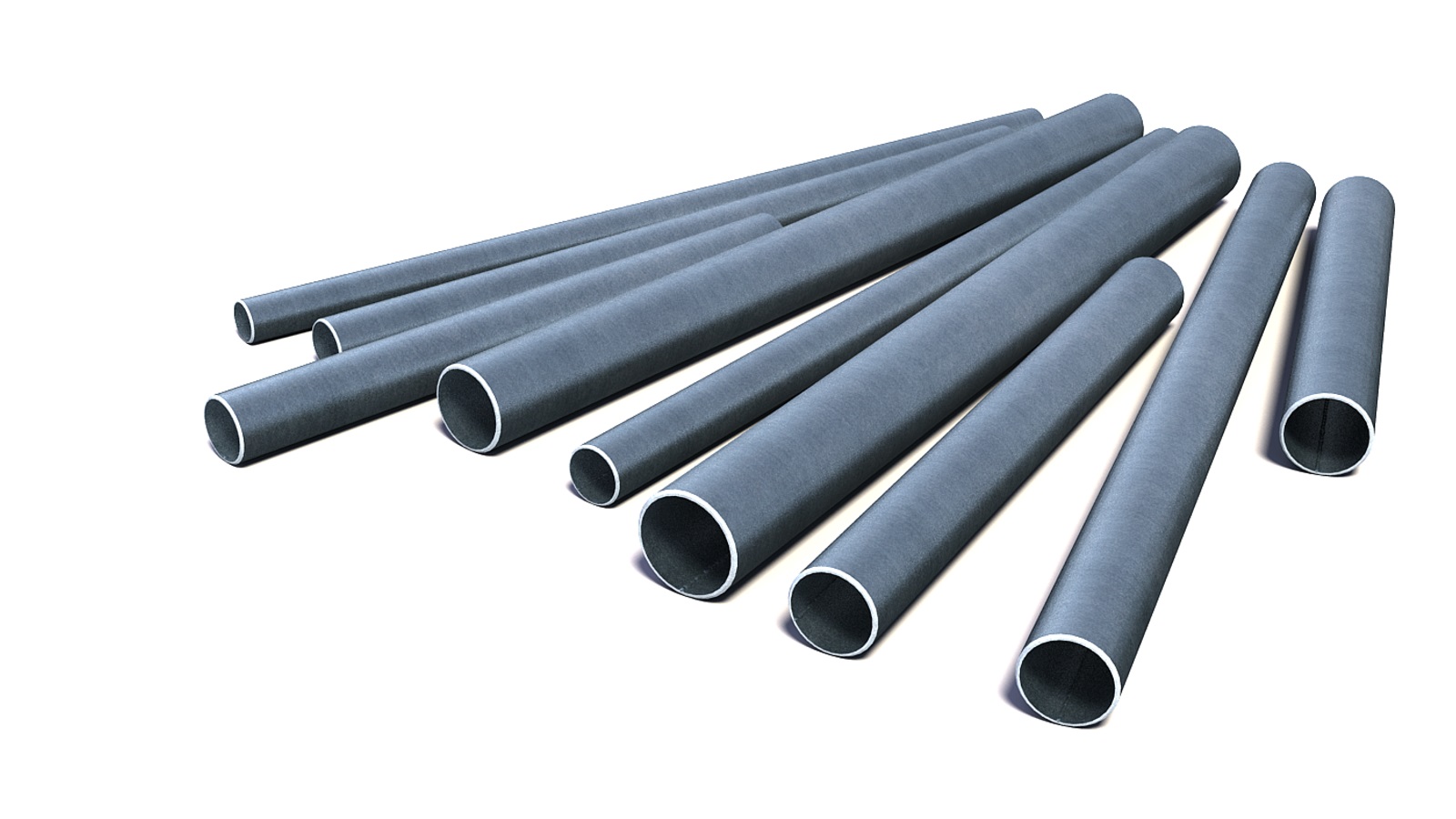

Стальной трубопровод для того, чтобы завести воду в дом, надежнее металлопластикового, но требует присмотра – трубы нужно раз в год красить, предварительно удаляя ржавчину;

Водоснабжение частного дома из скважины: схема коммуникаций

Полипропиленовая магистраль – вариант самый востребованный, так как водоснабжение заводится в дом навсегда, а ПП изделия могут служить более 50 лет без ремонта и обслуживания.

Водоснабжение частного дома из скважины: схема коммуникаций

Из инструмента понадобятся обычные гаечные ключи, газовый ключ, подмотка – пакля или ФУМ-лента, труборез (для резки металлопластиковых труб), паяльник (для пайки ПП изделий), сварочный аппарат (для сварки стальных изделий).

Схема подключения и обвязка гидроаккумулятора

Для надежной эксплуатации насоса его подключают к автоматической системе управления, состоящий из реле, манометра и гидроаккумулятора. Гидроаккумулятор является наиболее массивным элементом и выполняет в системе следующие функции:

  • Предотвращает появление гидравлических ударов во время циклов включения отключения насоса.
  • Сокращает время включения электронасоса, увеличивая тем самым срок его службы.
  • Поддерживает в системе постоянное давление.
  • Создает некоторый запас воды при отсутствии водоснабжения.

Выбор оборудования для водозабора подразумевает использование гидравлического бака нужного объема, который рассчитывают с учетом потребления воды, при покупке чаще отдают предпочтение приборам баллонного типа.

При монтаже гидроаккумулятор должен находиться рядом с основными приборами автоматики, которые подключают непосредственно к входному штуцеру гидробака или для его соединения делается отвод в виде гибкого армированного напорного шланга нужного сечения.

Рис.10 Установка погружного насоса

Обвязка скважины является обязательным условием оптимального функционирования системы водоснабжения. Наиболее популярным видом является использование кессона – такая система защищает водопроводную магистраль от замерзания в зимнее время и в нее можно устанавливать насосное оборудование из объемного гидробака и приборов автоматической системы управления.

Тонкости устройства автономного водоснабжения

Процесс обустройства системы водоснабжения частного дома из скважины можно условно разделить на этапы. Ознакомимся с каждым из них более подробно.

Выбор места

При устройстве водопровода необходимо правильно подобрать место для скважины. Раньше их бурили возле кухни или дома и даже устраивали в подвальном помещении.

Такие способы размещения хороши, но в них есть один существенный минус – пользователь не сможет промыть скважину после её залоения. Если колодец выйдет из строя придётся бурить новый, иногда это невозможно.

Лучше всего выбирать место для скважины в непосредственной близости к дому, но при этом необходимо учитывать определённые санитарные нормы. Точку водозабора размещают не ближе, чем в 20 метрах от септика или сточной ямы.

Это требование справедливо для супесей и суглинистых почв. На песчаных грунтах расстояние увеличивают до 50 метров

Неглубокие скважины, а также абиссинский колодец располагают не ближе, чем в 5 метрах к фундаменту здания.

Во время перекачки воды с рыхлой почвы будет вымываться порода. При непосредственной близости скважины к жилому дому через некоторое время это приведёт к просадке и деформации основания.

Что учесть при разработке схемы, существующие варианты

Устройство скважины для воды в частном доме начинается с разработки схемы.

Предварительное проектирование позволяет разделить процесс на этапы, изучить все нюансы, которые могут возникнуть во время проведения монтажных работ. Для улучшения качества воды, поступающей к потребителю необходимо установить специальные фильтры.

При самостоятельной разработке схемы необходимо учесть:

  • глубину залегания водоносного горизонта;
  • состав почвы;
  • габаритные размеры оборудования для подбора параметров кессона;
  • характеристики источника жидкости;
  • потребность в воде;
  • эксплуатационные условия.

Глубокие артезианские скважины рассчитаны на 50 лет. Вода из таких источников не содержит вредных примесей, которые могли бы привести к преждевременному выходу из строя насоса и другого оборудования.

Видео-обзор оборудования для обустройства водоснабжения из скважины:

Схему подбирают с учётом суточного потребления жидкости. Во время пиковой нагрузки пользователи должны без проблем получать воду. Далее ознакомимся с самыми распространёнными схемами.

Стандартная схема

Классический вариант подразумевает использование насосной станции. В данном случае водоснабжение загородного дома зависит от электричества.

При значительной потребности в жидкости такое оборудование быстро изнашивается, поэтому агрегат должен быть качественным и мощным. Кроме этого придётся выделить дополнительное место для установки прибора.

Классическая схема водоснабжения от скважины состоит из следующих элементов:

  • источник водоснабжения;
  • насосная станция или глубинный агрегат центробежного типа;
  • металлический или пластиковый кессон;
  • обратный клапан (устройство предотвращеет обратный поток жидкости во время отключения насоса);
  • фильтры для очистки воды;
  • гидроаккумулятор;
  • система контроля.

Башенная схема

В данном случае используется глубинный насос, который накачивает воду в специальную ёмкость на чердаке. Это позволяет обеспечить потребность в жидкости в пиковые часы, а также при выключении электричества.

При таком подключении воды она поступает к потребителям самотёком. В накопительной ёмкости устанавливают поплавок, который отвечает за работу насоса.

Выключатель действует по следующему принципу:

  • агрегат отключается после заполнения ёмкости;
  • по мере потребности жильцы расходуют воду, что приводит к снижению её уровня;
  • при опускании поплавка до определённой отметки включается насос.

Такая схема считается самой простой и надёжной, риск возникновения гидроударов минимальный.

Здесь есть и некоторые недостатки – необходимость в определённом полезном пространстве для установки бака, нестабильное давление в системе, дополнительные нагрузки на несущие конструкции. Кроме этого накопительную ёмкость нужно утеплять.

Полезное видео, схема на бумаге водопровода из колодца:

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Водоснабжение частного дома из скважины: схема коммуникаций

Абиссинский колодец — самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Галерея изображений

Фото из

Комплект оборудования для абиссинской скважины

Устье скважины иглы

Абиссинский колодец в подвале дома

Полив огорода из скважины иглы

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Популярные статьи  Бюджетные септики для дачи без откачки: лучшие производители септиков без откачки на рынке

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Водоснабжение частного дома из скважины: схема коммуникаций

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Водоснабжение частного дома из скважины: схема коммуникаций

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Водоснабжение частного дома из скважины: схема коммуникаций

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Обустройство системы водозабора

бурение скважины и установка кессона

Процесс бурения скважины на воду – забор грунта при помощи специального бура. Зависимо от типа скважины и ее глубины, бурение можно выполнить самостоятельно, или воспользоваться услугами бурильных установок. Способ бурения (ударный, вращательный) будет зависеть от типа грунта.

Водоснабжение частного дома из скважины: схема коммуникаций

❝Место вокруг размещения предполагаемой скважины не должно иметь каких-либо подземных путей и застроек. Для обустройства скважины надо выделить участок площадью – 4*6 м 2 ❞

Для бурения ручным способом используют:

Водоснабжение частного дома из скважины: схема коммуникаций

Последовательность бурения скважины:

  1. Тренога устанавливается над местом бурения скважины.
  2. Для выемки верхних слоев грунта (1-1,5 м) надо использовать штыревой бур.
  3. После прохождения верхнего слоя заменить штыревой бур обсадной трубой.
  4. Бурение продолжается до достижения водоносного слоя.
  5. После обнаружения нужного слоя, внутрь обсадной трубы надо вставить водопроводную оцинкованную трубу с фильтром на конце.

Водоснабжение частного дома из скважины: схема коммуникаций

Следующий шаг – обустройства кессона. Это помещение необходимо для защиты от грунтовых вод, промерзания и для обслуживания скважины. В кессоне будут соединяться выход трубы из скважины и водопровод, ведущий к дому.

Можно приобрести готовый корпус кессона, а можно сделать его самостоятельно из бетонных колец или кирпичей.

Водоснабжение частного дома из скважины: схема коммуникаций

❝Кессон надо установить так, чтобы его дно и трубопровод были ниже уровня промерзания грунта, а крыша корпуса возвышалась над поверхностью – на 30 см❞

Порядок монтажа кессона:

  1. Трубу скважины обкопать на глубину около 2,5-3-х метров. Диаметр ямы должен быть больше размеров кессона в два раза.
  2. На дно залить бетонную подушку (толщина 20 см).
  3. Установить кессон.
  4. Обрезать трубу скважины – она должна выступать внутри кессона на 50 см.

Водоснабжение частного дома из скважины: схема коммуникаций

выбор оптимального насоса

Для обеспечения подвода воды к потребителям с необходимым давлением, нужно устанавливать мощное оборудование для подъема воды. Это может быть автоматизированная насосная станция для водоснабжения частного дома или глубинный насос.

Насосная станция включает:

  • водяной насос;
  • гидроаккумулятор;
  • реле давления.

Водоснабжение частного дома из скважины: схема коммуникаций

❝Насосная станция подойдет для обслуживания неглубокой скважины (до 10 м), если расстояние от точки водозабора до конечного потребителя не более 10 метров❞

Автономную станцию можно использовать для обустройства водопровода на даче из скважины, а для обеспечения водой коттеджа или частного дома, лучше устанавливать глубинный насос – скважинный погружной роторный насос.

Водоснабжение частного дома из скважины: схема коммуникаций

При выборе модели погружного насоса надо учитывать:

  • напор насоса – сила давления, приложенная для того, чтобы протолкнуть воду;
  • расход (производительность) насоса.

Необходимо определить требуемую мощность погружного насоса для обслуживания конкретной скважины. Рассмотрим на примере частного 2-х этажного дома для семьи из 4-х человек. Суммируем следующие показатели:

  • глубина скважины (35 м);
  • расстояние от гидроаккумулятора до выходного отверстия скважины в соотношении 1:10 (0,8);
  • расстояние от уровня земли до наивысшей водозаборной точки (около 3,5 м – для 2-х этажного дома);
  • требуемое давление в высокой точке водозабора (3);
  • возможные потери в системе (около 2).

Таким образом: Напор насоса = 35+0,8+2+3+2=44,3 м

Пиковое потребление воды семьей 38 л/мин (2,28 м3/час) определяет производительность насоса.

монтаж глубинного насоса

Опускать насос в скважину надо очень аккуратно, чтоб не повредить оборудование. Для этого можно воспользоваться лебедкой для бурения скважины или тросами.

Водоснабжение частного дома из скважины: схема коммуникаций

Последовательность погружения насоса:

  1. Обратный клапан подсоединить к насосу.
  2. Прикрепить обжимную муфту и соединить с наружным трубопроводом.
  3. Через крепежные проушины продеть трос и зафиксировать его металлическими хомутами.
  4. Прикрепить к тросу кабель питания и трубу.

Водоснабжение частного дома из скважины: схема коммуникаций

Следующий шаг после установки насоса – подведение трубопровода в дом и сборка автоматической системы водоснабжения.

Преимущества и недостатки водоснабжения из скважины

Существующие недостатки центральной водопроводной сети превращаются в достоинства автономной системы – самоокупаемость и получение бесплатного ресурса, бесперебойное питание дома и участка, возможность получения качественной питьевой воды за счет дополнительных устройств – фильтров, умягчителей и прочего.

Тем не менее важно рассмотреть и минусы домашнего водопровода – они есть и могут создавать проблемы в будущем:

Несмотря на минусы, и тем более в отсутствие государственного водопровода – скважины остаются в приоритете домовладельцев, учитывая все перечисленные плюсы.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

  1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
  2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
  3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
  4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:
  • Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
  • Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
  • На всех важных участках водопровода установлены перекрывающие вентили.
  • Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.
Популярные статьи  Электрический мультиметр: тестер для различных электротехнических измерений

Обустройство системы водоснабжения

Бурение скважины во всех случаях имеет своей конечной целью проведение водных коммуникаций в жилые помещения и разводку их внутри. Для достижения этого результата важна последовательность действий.

Правильный выбор места

Начать обустройство гидросистемы следует с выбора места для скважины, и если это не является проблемой, то вопрос о том, как проводить воду из скважины в дом, не поставит в тупик. Технически это решается просто с применением специальных инструментов. По-прежнему актуальной проблемой для бурения скважин под воду в частных целях являются грунтовые воды. Они влияют на выбор места обустройства скважины и ее конструкцию.

Универсальным решением принято считать обустройство кессона в подвальном помещении дома, но оно связано со сложностью и большой стоимостью работ. Как вариант, оборудование выносят в техническую комнату над пробуренной скважиной.

При планировании нового дома лучше предусмотреть именно этот вариант, так дальнейшая эксплуатация будет дешевле.

В действующих жилых строениях скважину бурят на расстоянии до 10 метров от них с учетом грунта и особенностей фундамента под дом.

Определение общей схемы

Как уже отмечалось, большинство частных домовладельцев практикуют две основные модели организации водоснабжения. Использование башенной схемы водоснабжения из скважины предпочтительно там, где предполагается экономия бюджета строительства.

Относительно простая конструкция такого устройства позволяет обеспечить жилье водой без дорогостоящего оборудования, за исключением насоса, без которого в принципе не обойтись в обоих случаях.

Центральное место в ней занимает бак (накопительная емкость), монтируемый на самой высокой отметке дома, чаще всего на чердаке. Принцип действия конструкции основан на заполнении бака, оснащенного сигнальным поплавком, при помощи насоса из скважины. Когда емкость заполнена, поплавок подает сигнал и выключает насос. Вода подается к потребителям самотеком, с различным уровнем давления, в том числе при уменьшении уровня воды в емкости.

Организация гидросистемы на основе схемы водоснабжения частного дома из скважин двухступенчатого типа подразумевает использование насосной станции. Ее расположение обусловлено техникой безопасности, внутри дома либо в изолированном крытом и утепленном помещении. Принцип ее действия основан на принудительной подаче под нужным давлением воды из скважины к потребителю, без расширительного бака. Станция занимает промежуточное положение в гидросистеме и обеспечивает стабильное давление. На входе в станцию стоит фильтр грубой очистки воды, забираемой из скважины, а на выходе – фильтр тонкой очистки.

Работа полностью автоматизирована за счет электрооборудования, а закачка воды в систему происходит в момент ослабления давления при открытых вентилях. Накачанная вода концентрируется в основном устройстве станции – гидроаккумуляторе. Следом происходит самовыравнивание давления в трубопроводах горячей и холодной воды.

Двухуровневые системы подачи воды стоят дорого, а их схемы могут дополнительно включать, кроме самой насосной станции, реле и датчики, например, датчик сухого хода.

Компоновка и расположение оборудования

Компоновка гидрооборудования, а также его расположение зависят от выбранной схемы. Как правило, погружной насос, страховочный трос, фильтр грубой очистки, электрокабель и труба для подачи воды размещаются непосредственно в скважине.

Если выбрана двухуровневая подач воды, в ней обычно размещают узел разветвителя труб либо монтируют насосную станцию. Станцию и фильтрационные устройства лучше размещать в техническом помещении дома.

Башенная система водоснабжения функционирует за счет накопительного бака, который помещают в чердачном помещении, а контрольное и фильтрационное оборудование допустимо размещать в специальной нише на первом этаже коттеджа. Бак устанавливается на лафет, опирающийся на несущие стены, либо подвешивается на кронштейны, закрепленные в одной из них.

Особенности прокладки труб

Для каждого региона существуют нормы промерзания почвы, на которые следует ориентироваться. Для прокладки магистрального водопровода, то есть той части его, что идет от скважины до дома, стоит использовать оцинкованные трубы либо аналоги из сшитого полиэтилена и металлопластика диаметром не менее 32 мм.

В тех случаях, когда нет возможности проложить магистраль на нужной глубине, используют альтернативные решения. Традиционно трубопровод для подачи воды из скважины изолируют стекловатой либо полиуретановой оберткой. Более дорогостоящий и затратный способ подразумевает обогрев саморегулируемым греющим электрокабелем.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

  1. Все дополнительное оборудование можно разместить внутри кессона.
  2. Лучше подходит для холодного климата.
  3. Долговечно и надежно.
  4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

  1. Для его установки не нужно дополнительно рыть яму .
  2. Быстрый монтаж.
  3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

  1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
  2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
  3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

  • для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
  • для трассы протяженностью около тридцати м – Ф25 мм,
  • длиной более сорока пяти метров не менее – 32 мм.
Популярные статьи  Ламинат водостойкий для кухни: все о качественном покрытии

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

  1. 25 мм при потреблении 30 л/мин,
  2. 32 мм при потреблении 50 л/мин,
  3. 38 мм при потреблении 75 л/мин.

Из чего состоит система подачи воды из скважины в дом

Водоснабжение частного дома из скважины: схема коммуникаций

Перед тем, как завести скважину в дом, следует выяснить, что для этого необходимо.

Современные технические и материальные возможности позволяют создать полностью автономную и управляемую автоматикой систему водоснабжения, поэтому мы рассмотрим именно такой вариант комплектации.

Итак, в состав скважинного водопровода входят:

Глубинный насос для скважины. Большинство скважин имеют глубину, большую 8-ми метров, поэтому использовать приходится именно погружной агрегат; Ниппель с двусторонней внешней резьбой, обратный клапан и муфта для соединения выходного отверстия насоса с подъемной трубой; Водоподъемная труба

Здесь важно подобрать изделие, способное выдержать давление соответственно глубине скважины, лучше использовать металлопластиковые или полимерные модели, мы советуем трубы из полиэтилена низкого давления (ПНД); Кабель электропитания двигателя насоса и гермоввод (влагозащитный клемник); Фитинг для перехода от вертикальной трубы к горизонтальной. Это может быть колено или тройник, в зависимости от особенностей разводки труб; Оголовок скважины. Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса; Горизонтальная труба для транспортировки воды от источника к дому

Здесь также лучше использовать ПНД-трубу того же диаметра; Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться; Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления; Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами; Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора; Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого

Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса; Горизонтальная труба для транспортировки воды от источника к дому. Здесь также лучше использовать ПНД-трубу того же диаметра; Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться; Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления; Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами; Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора; Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого.

Водоснабжение частного дома из скважины: схема коммуникаций

Качественный погружной насос способен поддерживать давление в 65 метров при мощности всего 250 Вт.

Разновидности скважин

Перед тем как приступить к обустройству системы водоснабжения частного дома из скважины необходимо ознакомиться с их основными типами.

Чтобы получить жидкость для собственных потребностей и хозяйственных нужд бурение может проводиться на разную глубину.

В первом случае необходимо достать до водоносного слоя из песка крупной фракции. В зависимости от особенностей конкретной местности такой пласт залегает на глубине от 15 до 40 метров.

Второй вариант, скважины «на известняк» бурят на глубину до 200 метров. Для этого используется труба большого диаметра. Такая скважина отличается высокой производительностью, может обеспечить питьевой водой целый посёлок.

Недостатком метода является необходимость в специальном оборудовании и удорожание работ. Для подачи воды потребителям в скважинах «на песок» или «на известняк» используются глубинные насосы.

Существует ещё один вид скважины, который называется абиссинский колодец. В данном случае отверстие в почве до достижения водоносного слоя не бурят, а прокалывают. Для этого в нижней рабочей части трубы предусматривают острый наконечник. Здесь же присутствует перфорированный участок, перекрытый сетчатым фильтром.

Чтобы этот элемент надёжно удерживался на месте во время прокола, диаметр наконечника должен немного превышать сечение трубы. Трубная конструкция выполняет несколько функций – обсадка и транспортирование жидкости к потребителям.

В такой системе автономного водоснабжения применяются поверхностные насосы. Такое оборудование может осуществлять перекачку жидкости при глубине залегания водоносного слоя не более 10 метров, с сечением трубопровода от 1,5 дюйма.

К основанным преимуществам указанного вида скважин следует отнести:

  1. Сравнительная простота бурения при отсутствии на участке твёрдых скальных пород.
  2. Устройство инженерной коммуникации не только в отдельной конструкции (кессоне) но и в подвальном помещении.
  3. Невысокая стоимость насоса.

Несмотря на весомые преимущества у абиссинского колодца есть несколько несущественных недостатков. Это непродолжительный период эксплуатации, небольшая производительность, а также плохое качество воды в местности с плохой экологией.

Смотрите интересное видео, что выбрать — абиссинский колодец или скважину:

Зачем нужен кессон?

Кессон представляет собой пластиковую ёмкость определённых габаритных размеров, такой элемент можно сделать из бетонных колец или кирпича. Конструкция защищает жидкость в верхней части скважины от промерзания в зимнее время года, предотвращает попадание осадков на подкачивающее оборудование и другие элементы и механизмы.

Заводские кессоны изготавливаются не только из пластика, но и из металла. Такие ёмкости полностью герметичны, часто имеют лестницу и крышку. Габариты изделий бывают разнообразными.

Внутреннего объёма должно хватать для установки оборудования и проведения ремонтных работ.

Предназначение накопительной ёмкости, где её разместить

Самым дорогим элементом автономной системы водоснабжения, кроме самой скважины считается подкачивающий насос. Главным механизмом в таком приборе считается электромотор, его постоянные запуски и остановки снижают долговечность оборудования.

Накопительная ёмкость применяется для уменьшения количества срабатываний насоса. Резервуар аккумулирует запас жидкости.

При снижении уровня воды до минимально необходимой отметки автоматика запускает насос. Для этого используется специальный механизм, который приводит в работу датчик давления. Монтаж накопительной ёмкости проводится на уровне оголовка скважины или в отапливаемом чердачном помещении.

В первом варианте подача жидкости к потребителям осуществляется за счёт насосной станции. Это оборудование включается после открывания смесителя, при уменьшении давления воды. В подобной системе всегда стабильное давление, но её работа будет зависеть от электроэнергии.

Во втором случае вода поступает к потребителям самотёком, но её нужно будет закачать на мансарду погружным насосом. Давление зависит от уровня жидкости в резервуаре, обычно оно невысокое.

В видео рассказывается про водоснабжение частного дома с накопительной ёмкостью:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
