Угол наклона лестницы

Забежная лестница своими руками

Угол лестницы определяется в зависимости от назначения и места установки.

По назначению все лестницы можно разделить на следующие группы:

  • пандус — до 9°;
  • уличные лестницы (крыльцо) — приблизительно 20°;
  • лестницы в жилых и общественных зданиях — от 20° до 36°;
  • внутриквартирные — от 36° до 41°;
  • вспомогательные лестницы — от 41° до 45°;
  • стремянки и приставные лестницы — до 75°;
  • пожарные лестницы — от 75° до 90° с креплением к стене здания.

Приведены нормативные значения, которые могут изменяться в зависимости от места расположения и назначения. В том случае если помещение не позволяет разместить лестницу согласно общепринятым нормам, от них можно и отступить, но вы должны быть готовы к возможному дискомфорту. В таком случае обязательно устанавливать перила на лестницы для безопасного передвижения.

Отклонения от стандартных параметров часто происходит при разработке индивидуальных проектов, в таком случае проектировщик должен все тщательно просчитать.

Забежная лестница своими руками

Рассмотрим подробнее причины, по которым определяются углы наклона лестниц в разных местах эксплуатации.

Уличная лестница

Лестницы, расположенные в общественных местах:

  • парки;
  • дворы;
  • крыльцо.

Угол наклона определен из расчета плавного подъема и спуска для людей разного возраста и физической подготовки. На таких лестницах высота ступени находится в пределах 130 мм, угол наклона составляет порядка 20°.

При уменьшении угла наклона получается очень пологая лестница, в таком случае удобнее будет сделать плавный спуск (пандус). По строительным нормам пандусом должны быть оборудованы все входы в жилые и общественные здания в целях создания комфортной среды для маломобильных групп населения.

Забежная лестница своими руками

Маршевая лестница

Различия угла маршевых лестниц, внутриквартирных и в местах общего пользования оговорены в нормативных документах ГОСТ. Оптимальный угол наклона лестницы на второй этаж варьируется в пределах от 36° до 41°.

Все это обусловлено стремлением сократить занимаемое лестницей пространство. При таком наклоне лестницы нет значительных нагрузок при подъеме для человека.

Забежная лестница своими руками

Винтовая

Что касается винтовых лестниц, тут все намного интереснее. Такие лестницы занимают минимальную площадь. Хоть многие считают, что у винтовых лестниц нет угла наклона, это не совсем так.

Безусловно, сама конструкцию должна располагаться строго вертикально, иначе подъем по ней будет проблематичный. Но не стоит забывать, что в зависимости от того, как будут расположены ступени, тоже регулируется угол подъема.

Забежная лестница своими руками

Если спроецировать траекторию винтовой лестницы на плоскость, будет видно, что угол подъема также будет составлять порядка 41°.

Приставная лестница

Применение приставных лестниц и стремянок очень обширное, это обусловлено их функциональностью:

  • Стремянки используются при угле наклона от 60° до 75°.
  • Приставные — с углом наклона от 70° до 90°.

Максимальный угол наклона применяется для пожарных эвакуационных лестниц с обязательным креплением к стене здания.

Забежная лестница своими рукамиЗабежная лестница своими руками

Лестница на чердак и в подвал

Для связи с чердачным и подвальным помещениями возможно использования приставной лестницы или складной.

Забежная лестница своими руками

В том случае если пространство позволяет, удобнее установить стационарную лестницу.

По той причине, что такие лестницы используются намного реже основных, допустимо увеличение уклона лестницы до 50° и уменьшение размеров проступи до 21 см.

Для таких лестниц обязательно должны быть предусмотрены поручни для безопасного передвижения. Спуск по таким лестницам лучше выполнять спиной вперед.

Забежная лестница своими руками

Сфера использования

Забежная лестница может использоваться не только в частных домах и коттеджах. Она будет полезна и в общественных зданиях, объектах промышленного назначения. Главным преимуществом таких конструкций являются компактные размеры. Несмотря на небольшие габариты, они позволяют удобно подниматься на этаж.

Забежная лестница своими руками

Используют забежные лестницы и в качестве эвакуационных путей. Однако нужно знать, что поднимать или опускать с этажа по ним крупногабаритные предметы будет трудно. Если другого пути транспортировки таких предметов нет, то это обстоятельство нужно учитывать во время проектирования лестницы.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

  1. Высоту.
  2. Длину.
  3. Ширину.
  4. Угол наклона.
  5. Число ступеней.
  6. Высоту проступи.
  7. Ширину ступени.
  8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

  1. Высокий уровень комфортабельности – 1,5 м.
  2. Среднее значение зоны комфорта – 1-1,2 м.
  3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
  4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

  1. Минимальная ширина, допустимая при расчетах – 1,1 м.
Популярные статьи  Сатиновые натяжные потолки: преимущества и недостатки

Расчет ширины для винтовой конструкции:

  1. Среднее значение зоны комфорта – 1,4 м.
  2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

  1. Высота лестницы.
  2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Расчет лестницы с забежными ступенями

Определить геометрию конструкции можно вручную или с помощью онлайн-калькулятора. В любом случае нужно найти необходимое количество нижних, поворотных и прямых ступеней, длину и высоту проема, ширину лестницы. Учитывается толщина проступи и тетивы, выступ края детали за проступенок.

Методы расчета забежных лестниц

Для определения габаритов ступеней, крутизны и радиуса закругления применяют несколько способов расчета:

  • Графический упрощенный. Используется для расчета лестниц с поворотом на 90° или 180°. На чертеже, выполненном в масштабе, проводят центральную линию, которая соответствует траектории движения. Ее разбивают на одинаковые по размеру проступи согласно количеству ступеней и глубине, выдерживая ограничения по ширине узкой и широкой части.
  • Метод пропорций. Применяется при расчете более плавного изгиба забежной лестницы. Часть проступей прямого марша изменяют на клиновидные. При такой раскладке перемещаться гораздо удобнее, так как нет резкого перехода на винтовой промежуток подъема.
  • Датский метод. В результате построений получается проекция с отрезками, равными длинам узких сторон ступеней. Их переносят на чертеж. После пересчета из масштабных величин получают нужные натуральные размеры.

Применяют и другие методы расчета — подъема линий или развертки. Они требуют точных графических построений и знания законов геометрии.

Расчет угла подъема и величины проема

Самый распространенный вариант забежной конструкции — два прямых марша, расположенных перпендикулярно друг другу в углу помещения. Наиболее комфортный уклон определяет соотношение 1:2-1:1,75 или 30° в угловых единицах.

Примерное количество проступей находят делением высоты проема с учетом плиты или балки перекрытия на рекомендуемый вертикальный размер ступени. Например, в комнате высотой 3 м нужно будет разместить 3/0,15=20 ступенек минус одна (подъем на пол второго этажа).

Графический расчет на бумаге проводят по схеме:

  1. Проводят окружность радиусом, равным ширине марша.
  2. Размечают на чертеже оба марша с количеством ступеней, полученных предварительным подсчетом — делением высоты этажа на размер подступенка.
  3. Из точки желаемого начала закругления прочерчивают линии, перпендикулярные маршам. Их пересечение обозначают точкой А.
  4. Соединяют прямой точку А с центром окружности. Это — ось пропорций.
  5. Проводят линию через середину маршей и окружности, разбивают на винтовом промежутке на отрезки равной длины, соответствующие ширине ступени. Обычно, это 3-4 участка.
  6. Соединяют точку А с точками пересечения центральной линии по граням проступей. При построении контролируют ширину участка, соответствующего узкой стороне клина.
  7. Если он в переводе из масштаба меньше 10 см, точку А нужно выбрать заново. Отступают еще на несколько ступеней и проводят построения.

Можно увеличить количество забежных ступеней на закругленном участке, если марш достаточно широкий. Тогда условие, при котором узкий край проступи не менее 10 см, сохранится. В результате должна получиться фигура, соответствующая заданным требованиям. Размеры проема для лестницы жестко завязаны с углом наклона. Чем круче конструкция, тем меньше должна быть величина отверстия в потолке.

Определить границы люка можно на чертеже готовой лестницы, измерив расстояние между проступью и низом перекрытия. Если высота меньше 2 м, корректируют величину проема тремя способами — отодвигают плиту или балку (что часто невозможно), увеличивают уклон прямого марша (не всегда удается добиться комфортного угла подъема) или добавляют количество забежных ступеней вплоть до винтового варианта.

Популярные статьи  Гардеробная и ее преимущества

Вычисление количества обычных и забежных ступеней

На чертеже выделяют контуры каждого элемента. Теперь можно определить количество прямоугольных и клиновидных проступей. Но спешить с раскройкой материала не стоит. Лучше окончательно подогнать детали на месте.

Для вычисления точного количества обычных и забежных ступеней можно дополнительно воспользоваться онлайн-калькулятором. В поле для ввода указывают высоту помещения, длину стены, вдоль которой будет располагаться лестница, число поворотных и нижних проступей, ширину марша, толщину пиломатериалов.

После получения результатов, их сравнивают с вычисленными вручную. Они должны быть примерно равными. Затем приступают к изготовлению деталей и монтажу забежной лестницы своими руками. Можно приобрести готовый вариант, подходящий по размерам и характеристикам.

Технические требования к забежным лестницам

Как и любая другая конструкция, которой пользуются люди, лестница должна строго соответствовать требованиям безопасности и изготавливаться в точном соответствии с техническим регламентом. Начинать строительство, ориентируясь просто на фото, безрассудно.

В самом начале строительства нужно произвести все замеры помещения, где планируется установить лестницу, сделать фото этого места, произвести определенные расчеты и создать точные чертежи будущего изделия с привязкой к месту установки.

Основные технические требования:

  • В самой широкой части ступени не должны быть шире 40 см, а в самой узкой – меньше 10 см.
  • На прямых интервалах между поворотами все ступени должны иметь одинаковую ширину.
  • Высота ступени должна быть в пределах 12-22 см.
  • Выступ края проступи не может превышать 4 см.
  • При строительстве П-образной лестницы с двумя поворотами (т.е. на 180 градусов) расстояние от одного марша до следующего не может быть менее четверти ширины ступени. Если не соблюсти это правило, то глубина ступени на повороте будет слишком маленькой – меньше 10 см, а это является нарушением технических требований и правил безопасности.
  • Расстояние от марша до межэтажного перекрытия — не менее 2 м.

Грамотный и правильный расчет, планировка строительства на основании сделанных фото и замеров позволят сделать забежную лестницу не только красивой, но и удобной, и надежной, и безопасной. Небрежное отношение к техническим требованиям скажется на качестве конструкции, которая может в лучшем случае просто сломаться через некоторое время, а в худшем – привести к трагедии.

Забежная лестница своими руками

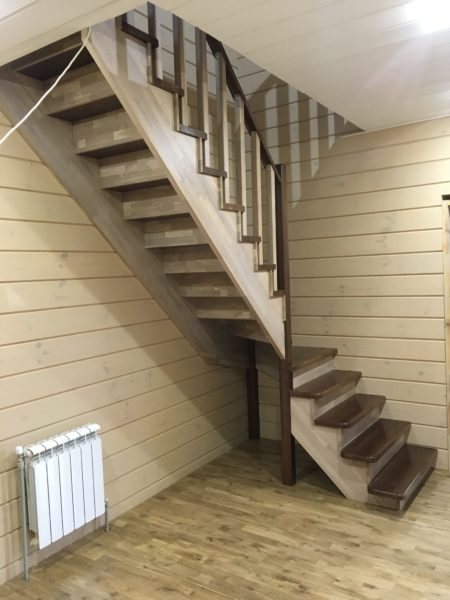

Полностью деревянный антураж

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;
  • проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
    1. формула удобства: e — j = 12 см;
  • формула безопасности: e + j = 46 см.
  • формула шага: 2 j + e = 62 (60-64) см;
  • если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
  • расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части.

По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно.

Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  1. прямая АС делит угловую ступень пополам;
  2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4.

Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем.

Популярные статьи  Кронштейн для телевизора на стену поворотный выдвижной: выбор и монтаж

За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм.

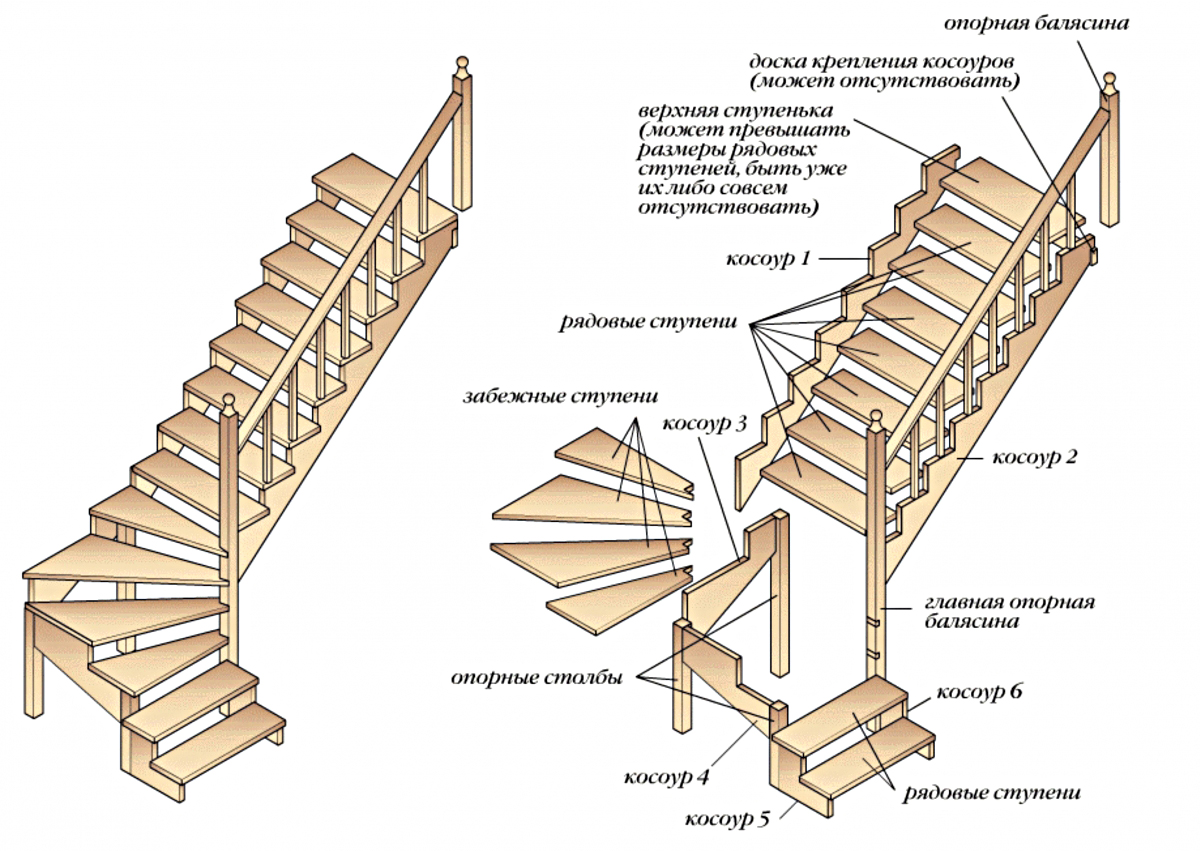

Особенности сборки и монтажа забежной лестницы

Для производства данного устройства необходимо придерживаться определенной инструкции:

  • Первым делом изготавливают балки. На подобранном материале производят образец треугольной формы. Высота и углубление ступеней равна катетам треугольника. Делается разметка, циркулярной пилой вырезается косоур.
  • В столбе выдалбливается стержень для вхождения косоура.
  • В поворотной части производиться монтаж базы для ступенек.
  • В верху балки фиксируется. Для этого используются металлические уголки. Детали должны быть на одинаковом уровне, тогда будущая конструкция имеет ровный вид.
  • В забежной части вырезаются порожки. В общей сложности их надобно примерно три, четыре. Панель из дерева делят на надлежащую численность частей с помощью линии, идущей из одного ее угла.
  • Длина ступеней обязана быть равной.
  • Лакированием рекомендуют заниматься перед установкой. Покрытие лаком выполняется в три слоя.
  • Для фиксации ступеней в столбе делаются пазы. Чрезмерно широкие не нужны, иначе не будет удерживаться.
  • В дополнение смазывают клеем и производят фиксацию саморезами.
  • Чаще перила просто прикручиваются саморезами или шкантами к главной конструкции.
  • Затем их надобно точно подогнать по размеру: натягивают шнур от первого до последнего столба, отмечают уровень. По нему обрезают столбики.
  • Крепиться поручень.
  • Создается опалубка.
  • Производят укладку арматуры, образующую форму ступеней.
  • Замешивают раствор: песок, цемент, щебень.
  • Заливают ступени, выравнивают их. В процессе застывания постоянно увлажняют, чтобы избежать появление трещин.

Из каких материалов изготавливают лестницы забежного типа

Лестничные изделия производятся из бетона, металла, дерева или стекла. Самыми популярными являются деревянные, металлические или комбинированные – несущий каркас металлический, ступени выполнены из дерева.

Забежная лестница своими руками
Лестничные изделия производятся из бетона, металла, дерева или стекла

Дерево всегда было классикой. Оно привлекательное, прочное, экологически чистое, легкое по весу. Металл обладает практически такими же достоинствами, кроме массы.

Забежная лестница своими руками
Дерево всегда было классикой.

Должное внимание надобно уделять характеру материала. Если оно будет минимальным, произведенный из него продукт станет непрочным и недолговечным

Рекомендуют требовать сертификаты и внимательно изучать внешний вид.

Должное внимание надобно уделять характеру материала

Новинки дизайна забежной лестницы

Если нравится необработанный декор, то может возникнуть соблазн использовать архитектурный бетон или ковку слоя штукатурки и обнажить старый кирпич, который при необходимости можно покрасить белой краской. Это вечный тренд аранжировки, являющийся украшением сам по себе, без необходимости чрезмерного количества украшений. Если забежная лестница выполнена из бетона, то подобное оформление может очень удачно вписаться в интерьер.

В современных зданиях лучше всего подходят минималистские лестницы, окрашенные одноцветной краской – как обычной, так и структурной. Например, на винтовых лестницах уникальный результат будет достигнут благодаря использованию эмульсии с 3D эффектом.

Забежная лестница своими руками

Хозяин предпочитает эффектные, уникальные интерьеры? Хорошей идеей может стать создание ручной росписи с выбранным мотивом, который будет покрывать всю лестницу, являясь главным украшением дома.

Что такое забежные ступени

Забежными называют ступени, выполненные в форме неправильного четырёхугольника, которые используют для оформления поворотов в конструкции лестницы. Данный вид ступеней применяют в следующих лестничных типах:

  1. Винтовые или спиральные конструкции.
  2. С поворотными маршами, в том числе на 90, 180 градусов, либо на любой произвольный угол.

Использование забежных ступеней позволяет создать лестничную конструкцию неповторимого дизайна, а также установить ее в условиях ограниченного пространства.

Забежная лестница своими руками Название элементов лестницы с забежными ступенями

Нередко такое решение применяют для оформления плавного захода на прямой участок подъема с поворотом на 90 градусов. Принято считать, что забежные ступени более опасны при подъёме и спуске, чем обычные, однако, технологически правильное моделирование и крепление способны обеспечить комфортное и безопасное передвижение.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
