Как сделать ворота своими руками из профнастила: чертежи + пошаговый инструктаж

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим. Уложив створку на ровную горизонтальную поверхность провариваем все швы

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Какие инструменты и материалы понадобятся?

Разновидностей и марок профлистов очень много. Они отличаются размером, рельефом и толщиной. Для обустройства ограждений чаще всего используется марка с литерой «С», такой профнастил еще носит название «стеновой». Цифра рядом с буквой обозначает высоту волны в мм. Для обшивки ворот и калитки, чаще других выбирается маркировка С8.

Преимущества такого профилированного листа:

  • Малый вес.
  • Доступная цена.

Но такой лист не отличается высокой прочностью. Более привлекательными в соотношении цена/качество/прочность выступает профнастил марки С10.

Важно! Лучше выбрать лист большей толщины, так как профнастил имеет слабую устойчивость к механическим повреждениям. Полимерное покрытие должно быть из полиэстера

Он делает поверхность глянцевой и защищает от внешнего атмосферного воздействия.

Подойдут и другие марки:

  • С14;
  • С20;
  • С21;
  • НС35;
  • Н60;
  • Н75.

Марка С20 и С21 считаются кровельными. Их выбирают для строительства ворот из профлиста по причине повышенной прочности. Но это решение будет правильным, если листы подойду по размеру, так как их габариты меньше, чем у С8 или С10.

Важно! При покупке профнастила обратите внимание на то, каким защитным покрытием обработана поверхность. Цинк – самый дешевый и ненадежный вариант. Лучший выбор – полиэстеровое покрытие

Лучший выбор – полиэстеровое покрытие.

Для изготовления створок ворот понадобятся такие материалы:

  • Профилированные листы. Эффектно смотрятся листы, где полимерное покрытие присутствует с двух сторон. Не покупайте листы толщиной менее 0,45 мм. Они имеют низкую упругость, будут деформироваться даже при небольшой ветровой нагрузке или механическом воздействии.
  • Труба прямоугольного сечения для выполнения каркаса и поперечных лаг 40х25х2. Нельзя делать лаги и каркас из дерева. Даже если его обработать грунтовкой материал быстро прогниет в местах крепления.
  • Стальная труба опорных столбов. Можно использовать готовые опорные столбы, которые могут быть с круглым или квадратным сечением. Такое изделие имеет «пятку» и верхнюю заглушку. По своему желанию можно сделать опоры из дерева, кирпичной кладки или камня.
  • Заглушки для железной опоры.
  • Петли круглые с подшипником.
  • Задвижки (замковые петли).
  • Нижний и горизонтальный стопор.
  • Саморезы либо заклепки.
  • Электроды для сварки.
  • Краска, грунтовка.
  • Декоративные элементы.
Популярные статьи  Круглые интерьеры: особенности и идеи

Это важно! Опорные столбы можно выполнить кирпичной кладкой. Это красиво и доступно по стоимости

Конструкция усиливается стойкой из стальной трубы 60х60 мм либо сварной арматурной сеткой.

Для обустройства фундамента понадобится щебень, цемент и песок. Чтобы зафиксировать опору в вертикальном положении необходимы металлические распорки либо опалубка.

Для строительства ворот из профнастила своими руками должны быть подготовлены такие инструменты:

  • Лопата со штыком.
  • Емкость, для приготовления цементно-песчаной смеси.
  • Рулетка измерительная.
  • Строительный уровень.
  • Угольник.
  • Инструмент для разрезания профнастила и трубы. Для этого подойдет электрическая дисковая пила, ручная ножовка, электрический лобзик, ручные ножницы по металлу, болгарка.
  • Дрель, перфоратор.
  • Машина шлифовальная.
  • Киянка из резины.
  • Аппарат для электродуговой сварки.

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

  • простота изготовления;
  • дешевизна;
  • надежность.

К недостаткам можно отнести:

  • большая зона открывания ворот;
  • сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты ребер жесткости Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

  • по чертежу с соблюдением углов 45° выпиливаются заготовки;
  • для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
  • далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
  • все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru

  • привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
  • ворота привариваются к столбикам 100 х 100мм;
  • вся конструкция зачищается, убирается ржавчина, окалина;
  • ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

  • снимаются завесы со створками;
  • столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
  • после затвердевания бетона навешиваются створки;
  • окрашивается конструкция;
  • к каркасу с помощью саморезов или заклёпок крепится профлист;
  • врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Готовые ворота Источник stella-partner.ru

Почему распашные ворота своими руками лучше делать из профильной трубы

Ширина моих ворот должна быть 4,10 м. Именно такое расстояние получалось между опорными столбами забора из профлиста. Пролет достаточно большой – каждая створка должна быть шириной 2,05 м. Чтобы обеспечить жесткость, решил для каркаса использовать стальную профильную трубу.

Так как облицовка ворот снаружи выполняется из профлиста, прикручиваемого саморезами к каркасу, сам каркас нужно было обязательно делать жестким только в плоскости, перпендикулярной площади ворот. Проще говоря, чтобы ветром не сломало. А сложиться в углах каркас не должен, так как листы обеспечат ему приличную дополнительную прочность.

Самый простой, казалось бы, вариант – сделать каркас из деревянных брусков, соединив их оцинкованными планками на саморезах. Листы тоже проще прикручивать к древесине, чем к металлу. Однако дерево придется защищать от гниения и плесени и регулярно обновлять покрытие. Ворота ведь круглый год находятся на улице.

Профильная труба сечением 40 х 20 мм даже при толщине стенки в 1,5 мм уже обладает достаточной жесткостью при длине отрезка до двух метров. Я же использовал трубу со стенкой 2,0 мм. Вес каждого полотна при этом увеличился незначительно. Кроме того, сваривать толстый металл проще, особенно новичкам. Тонкие стенки легко прожечь. Для сварки я использовал обычный сварочный полуавтомат и электроды толщиной 2,5 мм.

Подготовка к началу работ

Профнастил относится к металлическим материалам, поэтому важно соблюдать весь порядок выполнения работ. Здесь нельзя обойти стороной этап по подготовке к сооружению элемента садового ограждения. Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить

Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

Популярные статьи  Как самостоятельно снять натяжной потолок?

Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить. Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

  • изучить конструкции и выбрать что-то из имеющихся или придумать свою собственную (учитывая рельеф местности и другие параметры);
  • определиться с размерами каркаса и составить чертежи;
  • подобрать все необходимые материалы и инструменты.

Изучаем конструкции

Калитка из профлиста будет привлекать взгляд прохожих оригинальностью, если приложить небольшие усилия для выбора оптимальной конструкции. Это своего рода визитная карточка дома и его владельца, поэтому стоит отнестись к подбору добросовестно. Существуют элементы оградительных построений такого типа в виде арок и прямоугольные. Первые выглядят очень эффектно, но требуют особых опыта и мастерства, поэтому подойдут к исполнению профессионалом. Вторые сможет выполнить начинающий умелец и, при подборе выигрышного варианта, тоже будут смотреться достойно.

Калитки из профлиста отличаются возможностью их установки в заборах из совершенно разных материалов: сетки, кирпича и многих других. Это совсем не испортит внешний вид ограждения, а придаст ему большую эффектность. Поэтому следует сказать об универсальности профнастила.

В зависимости от того, сколько есть места, расположения сооружения, количества приобретенного или имеющегося материала, подбирается оптимальный вариант конструкции. Он может быть выполнен в форме простой створки. Дверцы могут быть сплошными или закрывать центр (с нижней и верхней стороны в таком случае располагаются решетки).

Возможна более сложная конструкция: с вертикально или горизонтально расположенными проемами. Их могут закрывать решетки (материал изготовления – арматурные прутья) в форме квадратов или полосок.

Калитки могут содержать в своей конструкции вставки. Усилить каркас и украсить помогут кованые вставки. Это сделает конструкцию жесткой. Не менее выигрышным вариантом являются прямоугольные контрастные вставные части.

Есть множество вариантов выполнения каркасов, но подбираются они по следующему требованию: должны быть ровными и жесткими. Горизонтальные перемычки, или лаги, и диагональные вставки, или ребра жесткости, позволяют добиться жесткого каркаса. Возможен вариант прохождения ребер жесткости по всей конструкции или пересечения каждого сегмента (конструкция может быть разделена по сегментам с помощью поперечин).

Чертежи и размеры каркаса

Стандартной шириной калитки считается один метр. Такое сооружение оптимально для вноса и выноса мебели и других предметов. Более широкая калитка склонна к деформации и меньшему сроку службы за счет быстрого износа петель.

Стандартной высотой считается от 2 до 2,2 метра. Если аналогичный параметр полотна забора – выше этого параметра, рекомендуется установка металлических перемычек на месте проема.

В случае проживания в жилом строении людей ростом около двух метров установленная калитка, в высоту более указанных параметров, требует усиленных петель и дополнительного укрепления рамки.

Возможно выполнение калиток без перекладин (для упрощения задачи).

Рекомендуемое место установки – бетонный фундамент, заглубленный ниже того уровня, на который промерзает почва.

Выбор материалов и инструментов: советы мастерам

Лист для изготовления калитки должен быть оцинкован с двух сторон, необходимо наличие полимерной защиты с одной из них. Возможна внешняя имитация камня, дерева, кирпича.

Листы имеют маркировку. Для выполнения работ по устройству калиток подходят модификации с заглавной буквой «С» в маркировке или с двумя заглавными «НС». Облицовку желательно выполнять листами с буквой «С» и цифрами 20-21 в маркировке. Число после буквы соответствует высоте волны в профиле. Возможен монтаж листов как по длине, так и по ширине. При покраске допускается использование порошковых красок или полимеров. Красить профлисты разрешается с двух сторон. Рекомендуемая толщина – от 0,45 до 0,50 мм. В маркировке первой указывают высоту, затем толщину, ширину, длину листов.

Как сделать ворота из профнастила своими руками: пошаговая инструкция

Изготовление сборочного стапеля

Лучшим вариантом будет сборка ворот на стапеле, дабы предотвратить любые неточности и расхождения в плоскостях элементов ворот. Стапель можно сделать из досок и полностью подогнать под размер будущих ворот. Собранный стапель нужно проверить правилом, чтобы доски находились в одной горизонтальной плоскости. На рисунке ниже показана схема стапеля.

Сборочный стапель

Подготовка материала

Перед сборкой ворот все профильные трубы нужно нарезать по размерам данным в чертеже. Трубы сечением 60*40 нужно нарезать кусками: 1,635 м — 4 шт., 1.72 — 4 шт. Трубы сечением 40*20 нарезаем так: 1,595 м — 2 шт., 1,72 — 6 шт., 0,797 — 5 шт. Раскосы проще измерить и отрезать, когда будет собран контур рамы и внутреннего каркаса.

Сборка

  1. Укладываем на стапель две профильные трубы размерами 1,635 и 1,72 заготовленные для рамы. Прямой угол между ними проверяем угольником. Прихватываем сваркой на точечные прихваты.

  2. Аналогично действуем со второй парой труб этой створки. Соединяем получившиеся два угла в прямоугольник и также точечно прихватываем сваркой. После проверки углов угольником и плоскости правилом, провариваем стыки полностью.

  3. По аналогии с первой сваривается вторая створка ворот.

  4. Приступаем к сборке каркаса внутри рамы одной из створок. Профильные трубы, нарезанные для внутреннего каркаса разлаживаем по внутренней части рамы на подложки толщиной 1 см, для расположения труб каркаса посередине. Привариваем профильные трубы прихватами по 2 см через каждые 30 см чтобы исключить деформацию металла. Калитку свариваем отдельно.

  5. Далее, нужно замерять длину раскосов по внутренней стороне каркаса и отрезать их. Вставляем рамку калитки в основной каркас и довариваем трубу, примыкающую к ней, а также все оставшиеся раскосы.

  6. Вырезаем косынки из листовой стали, в виде прямоугольного треугольника с размерами сторон 10 см. Прямые углы без раскосов усиливаем металлическими косынками, приваривая их к внутренним углам каркаса.

  7. Теперь определимся с петлями для ворот. Для открытия створок на 120 градусов и минимизации зазора между створкой и опорным столбом петли привариваются к ребру профильной трубы в сторону открывания. Для достижения соосности, можно воспользоваться трубой внутренним диаметром равным диаметру петель. Здесь уже стоит воспользоваться услугами помощника который будет держать это приспособление с петлями точно там, где планировалось. Сначала прихватываем одну петлю, снимаем трубку с неё, вставляем вторую петлю и визуально прицеливаясь по первой петле прихватываем её. По аналогии крепим петли ко второй створке.

  8. Таким же способом привариваем петли для калитки, с той лишь разницей что обе части петли подгоняются и привариваются на стапеле.

  9. Одеваем створки ворот на завесы опорных столбов и проверяем максимальный ход створок в разные стороны. Если всё работает без нареканий можно зашивать каркас профнастилом.Профильный лист прикручивается на висящие створки ворот. Делается это для облегчения работы по подъёму створки и опусканию на завесы. Профнастил прикручивается саморезами со сверлом в каждую волну по её дну.
Популярные статьи  Преимущества и технология эпоксидного покрытия пола

Откатные ворота

После подготовки чертежа необходимо запастись следующим:

  • направляющая балка (ее длина составляет 1,6 от общей ширины проема, толщина подбирается под вес створки);
  • 2 роликовые каретки;
  • нижний и верхний уловители, а также специальная плата (препятствуют раскачиванию конструкции);
  • концевой ролик, делающий движение ворот бесшумным и снижающим нагрузку в открытом состоянии.

Размеры определяются так:

  • ширина полотна (вместе с противовесом) – умножаем проем на 1,6;
  • высота ворот не больше 200 см (желательно чтобы они выступали над забором на 100 мм);
  • длина одного противовеса – габарит проема множится на 0,5.

Глубина фундамента составляет 1 метр. Металлический швеллер в положении лежа закрепляют в траншее. Затем производят заливку раствора.

Каркас для ворот сооружают из трубок размером 60 на 30 мм. На удерживающие перемычки используют 40 на 20 мм. Материал разрезают так же, как рассказывалось ранее. Сварка производится в обычном порядке.

Далее:

  • устанавливаем внутренние распорки (обрешетку);
  • обшиваем конструкцию профнастилом;
  • закрепляем ролики и уловители;
  • ставим ворота на место и проверяем их работоспособность.

Обшивка каркаса

Ворота сваривать необходимо на земле, обязательно приварите диагональные профили для повышения жесткости конструкции. Затем привариваются петли, сначала нужно их приварить к отрезку профильной трубы, и только потом к раме.

На помощь нужно позвать несколько человек чтобы установить раму в пазы, потому что рама довольно тяжелая и в одиночку с этой задачей точно не справится.

При желании можно соорудить конструкцию над воротами для защиты петель и других мест соединения от влаги.

Для того чтобы обшивать конструкцию профнастилом вам понадобятся специальные саморезы. Они устроены таким образом, что на конце есть специальная прорезная кромка. С ее помощью саморез прорезает металл, а затем плотно фиксирует лист профнастила.

  • Как обустроить дачный участок — варианты оформления, красивые идеи и стильные решения дизайна (90 фото + видео)

  • Как сделать колодец своими руками — идеи обустройства и рекомендации как красиво оформить колодец (110 фото + видео)
  • Компостная яма своими руками: назначение на участке, требования к обустройству, принципы устройства, варианты изготовления. Рекомендации по эксплуатации компостной ямы

Теперь вы знаете как можно сделать ворота без помощи специалистов. Желаем вам удачи!

https://youtube.com/watch?v=UxQ8jHm02Hk

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как сделать ворота своими руками из профнастила: чертежи + пошаговый инструктаж

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40 ). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например , 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

https://youtube.com/watch?v=gzr468uDwuc

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

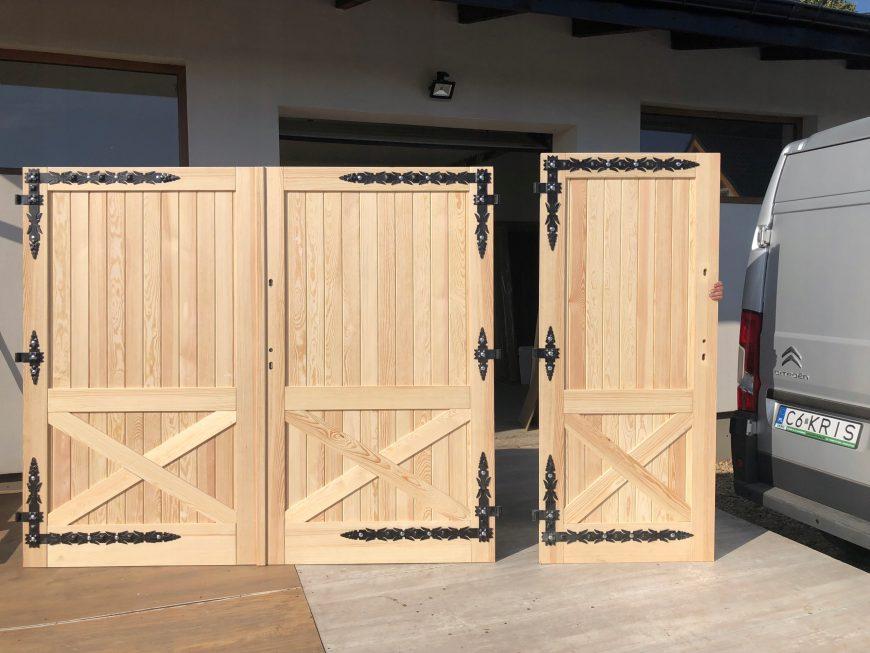

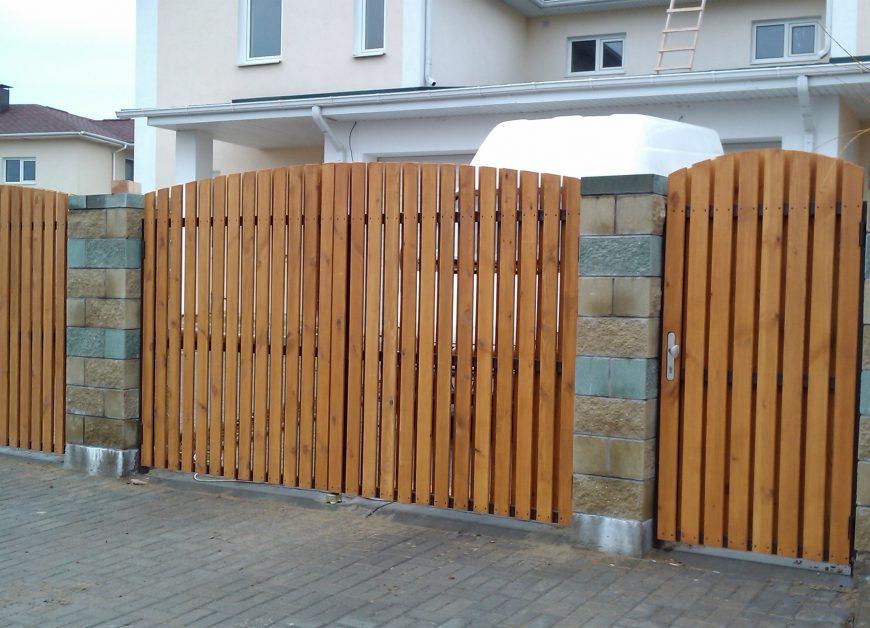

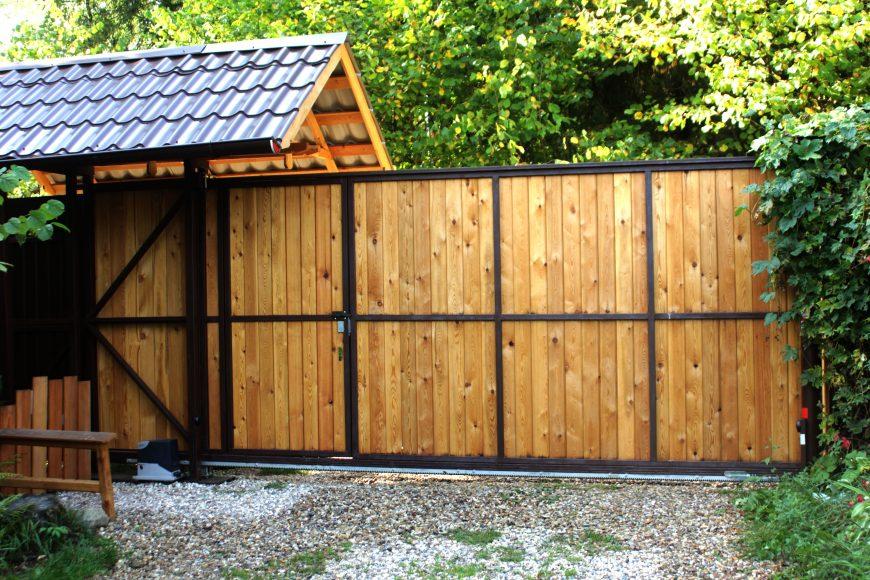

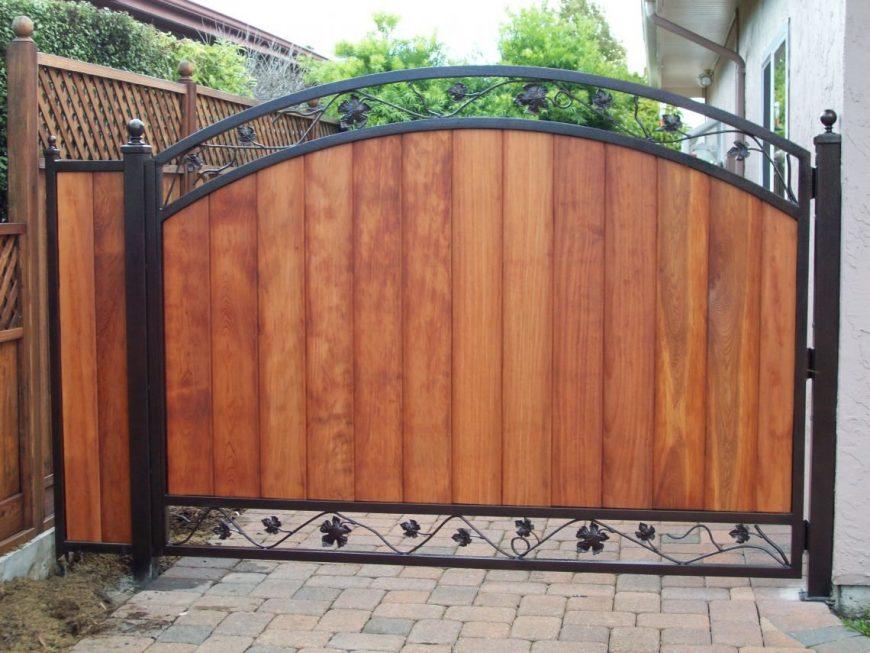

Ворота из дерева с калиткой

Если вы отдаете предпочтение такому материалу как дерево, то изготовить деревянные распашные ворота не составит особого труда. Для их создания потребуются:

  • материал для изготовления створок (деревянные доски);
  • саморезы;
  • доски толщиной от 40 до 50 мм и шириной в 150 мм;
  • специальные петли;
  • краска по дереву;
  • металлические уголки (используются при изготовлении деревянных распашных ворот);
  • антисептический состав;
  • рубероид;
  • мастика.

Как сделать ворота своими руками из профнастила: чертежи + пошаговый инструктажКак сделать ворота своими руками из профнастила: чертежи + пошаговый инструктажКак сделать ворота своими руками из профнастила: чертежи + пошаговый инструктажКак сделать ворота своими руками из профнастила: чертежи + пошаговый инструктажКак сделать ворота своими руками из профнастила: чертежи + пошаговый инструктажКак сделать ворота своими руками из профнастила: чертежи + пошаговый инструктажКак сделать ворота своими руками из профнастила: чертежи + пошаговый инструктажКак сделать ворота своими руками из профнастила: чертежи + пошаговый инструктаж

Кроме того, для изготовления деревянных ворот необходимы будут такие инструменты как:

  • уровень;
  • электродрель;
  • рулетка;
  • болгарка;
  • кисточки.

Как сделать ворота своими руками из профнастила: чертежи + пошаговый инструктаж

Деревянные ворота с калиткой изготавливаются примерно так же как и металлические ворота за исключением отдельных нюансов.

Как сделать ворота своими руками из профнастила: чертежи + пошаговый инструктаж

Ворота из профнастила своими руками: чертежи и схемы

Любое строительство или изготовление конструкции невозможно без чертежа или хотя бы эскизного рисунка с чётко обозначенными размерами. Поэтому для изготовления ворот из профнастила своими руками чертежи, схемы просто необходимы, и без них никак не обойтись. Определившись с местом расположения объекта и произведя замеры, на листке бумаги, вспоминая школьные уроки черчения, следует нанести основные параметры будущей конструкции. За основу можно взять готовый проект ворот, который несложно найти в интернете и внести собственные изменения и размеры.

Как сделать ворота своими руками из профнастила: чертежи + пошаговый инструктаж ФОТО: гаражные-ворота72.рфЭскиз конструкции простых распашных ворот с отдельно расположенной калиткой из профильной трубыКак сделать ворота своими руками из профнастила: чертежи + пошаговый инструктаж ФОТО: master-style.com.uaЭскизный проект ворот и калитки с двухсторонней обшивкой листами профнастила

Как сделать ворота своими руками из профнастила: чертежи + пошаговый инструктажФОТО: roomester.ruЧертёж каркаса полотна откатных ворот

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
