Кран Маевского: принцип работы и его влияние на эффективность системы отопления

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

  • прямые штоковые ручные;
  • угловые штоковые ручные;
  • поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

  1. Корпус металлический.
  2. Шток с резьбой и проходными канавками.
  3. Колпак с каналом для выхода воздуха.
  4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

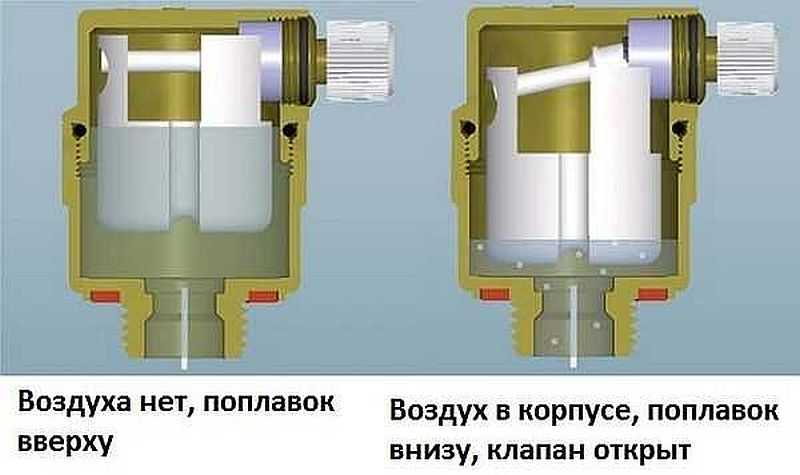

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Виды и конструкции

Видов крана Маевского практически только два: ручной и автоматический.

Автоматический клапан не очень пригоден для централизованных систем отопления – он легко засоряется. Это устройство работает без участия человека – в нем находится поплавок, который открывает клапан при появлении воздуха.

Ручная модель имеет очень простую и функциональную конструкцию, выполняет одну-единственную функцию, поэтому все изделия имеют одну конструкцию.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления

1 – латунный корпус; 2 – рабочий винт с протоками; 3 – колпачок из нейлона; 4 – уплотняющее кольцо.

Разновидности клапанов показаны на фото:

Кран Маевского: принцип работы и его влияние на эффективность системы отопления

1. Кран Маевского под инструмент (импортный тип); 2. Кран Маевского под руку (импортный тип); 3. Отечественный вид крана Маевского

Отличия

Принципиальные отличия имеются только в диаметре наружной резьбы на корпусе: есть изделия с диаметрами ½’’ и ¾’ (15 и 20 мм)’. Бывают изделия и с диаметром 1 дюйм.

Винт можно выкрутить при помощи отвертки или специального ключа. Головка винта имеет квадратную форму (изредка шести- и восьмигранную головку) и прорезь под плоскую отвертку. Ключ поставляется в комплекте к клапану. Есть модели с ручкой для выкручивания винта.

Что собой представляет кран Маевского

Попытки решить проблему образования воздушных пробок в отопительных системах предпринимались еще в начале 20 века. Для этого активно использовались краны – они справлялись с задачей спуска воздуха, но их часто использовали не только по прямому назначению, но и для слива воды из отопительного контура для других целей.

Неконтролируемый сброс теплоносителя наносил ущерб теплосети, так как мог вызвать образование дополнительных воздушных пробок и изменение давления в трубах. Кроме того, из-за высокой температуры воды, поступающей в радиаторы, могли пострадать и люди, использующие ее.

Изобретатель Ч.Б. Маевский, чьим именем назван воздухоотводчик, придумал не сам кран для спуска воздуха, а способ герметизации его деталей. Маевский предложил соединять части крана конус в конус. Это позволило сохранить герметичность узла теплосети в закрытом положении. Кроме того, такая конструкция сделал неудобным набор воды из отопительного прибора.

Рекомендуем ознакомиться: Как вручную или с помощью приспособлений согнуть металлопластиковую трубу

Устройство и принцип работы

Кран Маевского изготавливают из материалов, устойчивых к коррозии, таких как латунь. Снаружи корпус из металла может иметь пластиковую оболочку для придания более эстетичного внешнего вида.

Основные части конструкции крана Маевского:

  • корпус с входным калибровочным и выходным сливным отверстиями,
  • конусный игольчатый клапан,
  • уплотняющее кольцо,
  • вентиль или запирающий винт с головкой под ключ или отвертку.

Конструкция воздухоотводчика может меняться и дополняться другими элементами, иметь разный диаметр резьбы, при этом принцип действия сохраняется.

В закрытом положении игольчатый клапан поддерживает герметичности системы и не пропускает теплоноситель наружу. При повороте запорного винта, игла сдвигается, освобождая сливное отверстие.

Воздух поступает из батареи в калибровочное отверстие клапана и через сливное отверстие высвобождается наружу. После спуска воздуха образовавшаяся полость заполняется горячей водой, восстанавливается циркуляция теплоносителя, выравнивается давление внутри труб.

Необходимость использования крана Маевского в отопительных системах

После монтажа отопительной системы и заполнения контура теплоносителем (вода, антифриз, технические масла) в радиаторах всегда остается воздух. Он образует так называемые воздушные пробки и останавливает циркуляцию рабочей жидкости. Это приводит к потере эффективности системы отопления, так как котел работает на заданную температуру, а радиаторы «холодные». Без использования крана Маевского в данной ситуации не обойтись.

После окончания отопительного сезона в среде теплоносителя происходит явление дегазации. Определенное количество растворенного воздуха в теплоносителе при падении температуры и состоянии покоя выделяется из жидкости и скапливается, образуя те же «воздушные пробки». Поэтому перед началом запуска отопления требуется долить в систему теплоноситель и по возможности использовать кран Маевского.

Металлический ключ для клапана Маевского

Еще одним негативным фактором образования газовых скоплений в системе отопления служит процесс образования водорода при гидролизных реакциях воды и внутренних стенок металлических трубопроводов и радиаторов. Особенно это касается радиаторов, выполненных из алюминия без защитной антикоррозионной обработки. С применением в системе крана Маевского эта проблема решается полностью.

Модельный ряд и производители кранов Маевского: цены

В настоящее время на рынке сантехнических изделий представлено большое количество моделей кранов Маевского, как отечественного, так и импортного производства с использованием различных материалов и комплектующих. Покупая тот или иной вид, также можно и нужно купить металлический ключ для крана Маевского. В продаже имеются ключи и в пластиковом исполнении.

Популярные статьи  Обои под покраску в интерьере: фото удачных дизайнерских решений

В таблице приведена информация о типах и ценах на краны Маевского:

Наименование изделия Торговая марка Материал Цена, руб.
Кран Маевского Ду 10, 15, 20 мм ООО «Промарт», г.Казань хромированная сталь 21-51
Кран Маевского Ру 16 мм и Ду 10, 15, 20 мм ООО «МетПромИнтекс», г.Москва хромированная сталь 63,8
Ключ к крану Маевского 5 мм, Meibes SX 11202 ООО «КОМФОРТ.РУ», г.Москва силумин 18
Ключ для радиаторных пробок и крана Маевского ООО «МантехБрянск», г.Брянск полимерный пластик 118
Кран Маевского ручной, Ду 15 мм ООО «ОК Ресан», г.Пермь хромированная сталь 152
Кран Маевского Demin Dokum Classik Art, Ду 15-20 мм ООО «Лаборатория тепла», г.Ростов-на- Дону латунь 138
Воздухоотводчик для радиатора автоматический ПП «Термоклимат», г.Ярославль нержавеющая сталь 259
Кран Маевского (автомат) «ТЕХНО-GROUP», г.Киров нержавеющая сталь 230
Кран шаровый с краном Маевского Ду 15 мм (1/2″) ООО «ТЕКОМ», г.Красноярск хромированная латунь 243
Тройник с краном Маевского ООО «Сибирь ГОСТ», г.Омск хромированная сталь 596
Кран трехходовой с краном Маевского (G1/2 – G1/2) ООО «АКВА-КИП», г.Москва хромированная сталь 245
Кран Маевского с фильтром Ду 15 мм ООО «Промарматура», г.Барнаул хромированная латунь 474
Кран Маевского автоматический RR 374 полнопроходной, для чугунных радиаторов ООО «СантехКласс», г.Москва хромированная сталь 700

Особенности эксплуатации

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.

Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.

Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
На заметку: Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка WD-40. Оно очень быстро действует и помогает легко открутить винт.

Также в конце отопительного периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.

Если следить за данным устройством, делать плановую диагностику и чистку, оно прослужит большое количество времени без каких-либо проблем.

Назначение и принцип работы

Прежде чем описывать принцип работы необходимо сделать небольшое отступление, для чего был сконструирован кран Маевского. Жидкостная система отопления работает на основе законов циркуляции горячей воды в помещении по трубопроводам и батареям.

Последние используются для большей теплоотдачи от горячей воды в комнату. Когда на определённом отрезке системы возникает воздушная пробка, то кругооборот горячей воды в отдельных местах заметно уменьшается, что будет препятствовать нормальному обогреву помещения.

На ранних стадиях отопления квартир, при развоздушивании использовали обыкновенные вентильные краны. Они стояли в батареях, сверху или в верхней точке всей магистрали. Всё бы ничего, но предприимчивые владельцы многоквартирных домов решили, что с помощью вентильных кранов, можно не только спускать воздушные пробки, но производить забор горячей воды для хозяйственных нужд. Причём в неограниченных количествах.

Хорошо если это система горячего водоснабжения, а если отопление осуществляется с использованием котельных. Принцип работы котельных пунктов заключается в подаче горячей жидкости по кварталам (квартирам) в закольцованном режиме. К примеру, заправили в систему 10 тонн воды, эта десятка и должна циркулировать по принципу замкнутого цикла по радиаторам и трубам определённых абонентов. А если каждый будет отливать с системы воду, даже в малых количествах, то оборудование котельной может внезапно выйти из строя, это в худшем случае. Обычным вариантом считалась постоянная доливка жидкости в систему, что способствовало потерям времени на новый нагрев воды до определённой температуры и дополнительным финансовым затратам.

Для предотвращения «воровства» воды из радиаторов сантехнические службы ЖЕКов стали использовать кран Маевского. Функция устройства заключается на ручном спуске воздуха при помощи отвёртки.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 – 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Популярные статьи  Кухонный уголок: комфортабельная и функциональная мебель для кухни

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Устройство различных моделей крана Маевского

Воздухоотводчик Маевского представляет собой устройство, в центре которого находится игольчатый запорный клапан. Движением клапана управляет специальный четырехгранный винт. Снаружи имеется резьба стандартного размера: ½, ¾ или 1 дюйм. Управляющий винт снабжен головкой с прорезью для крестовой отвертки. Кроме того, его можно вращать с помощью специального ключа или обычных пассатижей. Существует несколько моделей воздухоотводчика Маевского. Интересные сведения об этом полезном устройстве содержатся в следующем видеоматериале:

Модель на ручном управлении

Это самый простой и вполне надежный прибор, позволяющий контролировать количество воздуха в отопительной системе. Простейший кран Маевского состоит из:

  • прочного латунного корпуса;
  • стального игольчатого клапана;
  • пластикового кожуха.

Конструкция устройства может варьироваться: в одних моделях пластиковый кожух движется в горизонтальной плоскости, в других имеется специальное отверстие на грани гайки клапана. Помимо обычного ручного крана Маевского выпускают еще две его разновидности: автоматический кран и модель со встроенным предохранительным клапаном.

Ручной кран Маевского можно устанавливать практически на любых радиаторах. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или пассатижи

Конструкция автоматического крана Маевского

Это устройство выглядит как небольшой металлический цилиндр, в верхней части которого сделано отверстие. Внутри, помимо игольчатого клапана, находится также датчик, работающий по принципу поплавка. Датчик реагирует на изменение объема воздуха внутри крана. При достижении критической величины клапан открывается и спускает накопившийся воздух, а затем закрывается. Для работы такого прибора вмешательство человека практически не требуется, достаточно просто установить его в подходящем месте.

Автоматизированные модели чувствительны к состоянию теплоносителя. Узкое отверстие может легко забиться, что приведет к ненужному срабатыванию клапана. Устранить такой засор можно с помощью обычной швейной иглы.

Что дает использование предохранительного клапана?

Воздухоотводчик Маевского с предохранительным клапаном — это несколько усложненная разновидность модели с ручным управлением. Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и начнет спуск теплоносителя из отопительного контура. Такая ситуация может возникнуть при внезапном гидроударе, в этом случае клапан позволит предотвратить поломку элементов системы.

Принцип работы крана Маевского: фото мест установки, виды и типы вентилей

За стравливание излишков воздуха в радиаторах и трубах, в конструкции крана Маевского отвечает винт с протоками.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
Стравливание воздуха из полотенцесушителя

Поворачивая его в нужное положение, можно открывать или закрывать отверстия. Вентили классифицируют по месту расположения и принципам срабатывания – ручной или автоматический механизм. Подробнее о видах и принципах установки каждого:

Классический кран Маевского с резьбой

Изготавливается из латуни, материала, обладающего высокой стойкостью к коррозии. Устанавливается на любом участке трубопровода, если схема трубной разводки сложная и извилистая.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
Сложная схема отопления требует крана Маевского на переходах вертикальных участков в горизонтальные

Статья по теме: Терморегулятор для радиатора отопления.В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.

Для установки в радиатор или на трубу требуется высверлить отверстие и нарезать резьбу внутри радиатора или стенки трубы/стояка.

Радиаторный кран Маевского

Соответственно устанавливается на радиаторах. Представляет собой металлическую конструкцию с пластмассовым поворотным колпачком. Эти спускники предназначены только для отопительных приборов.

Современные «батареи» уже имеют возможность установки кранов Маевского или даже продаются в комплекте с ними.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
Место установки радиаторного спускника

Шаровый кран Маевского: принцип работы

Гибридные сети используют шаровый кран. Принцип работы таков: конструкция вместо винта имеет поворотный шар с отверстием, равным проходному каналу. Уплотнители внутри вентиля отвечают за надежность в закрытом положении.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
Шаровый кран в разрезе

Принцип работы и установки аналогичен вышеописанным конструкциям.

Автоматический кран

Спускник имеет внутренний цилиндр с поплавком.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
Принцип работы автоматического вентиля сброса воздуха – схема в разрезе

Принцип работы автоматического воздухоотводчика отопления прост: когда полость заполняется воздухом, происходит сброс массы через встроенный клапан. Потеря давления вызывает движение поплавка вверх, отчего тот запирает выходное отверстие, и слив теплоносителя не происходит. Удобно? Без сомнения. Однако, подобная система вентилей годится только для идеально чистой воды– очищенной, циркулирующей по автономной системе. Централизованные сети полны мусором – окалиной, твердыми частицами пород, песком и прочей грязью. Обычно их устанавливают в домашней теплосети, где вода фильтруется специальным отсеком насоса и там, где ручной сброс воздуха затруднен.

Кран Маевского с предохранительным клапаном

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
Предохранительный клапан сохранит пластиковую трубную разводку Устройство срабатывает автоматически, если давление воздуха в трубах превысит предельно допустимое – обычно это 16 бар, грозящее разрывом стыков. Особенно актуален прибор для домашней сети из пластиковых труб.

Важно! Стравливание воздуха из автономной домашней водо- или теплоснабжающей сети нужно проводить только после выключения циркуляционного насоса. Для наглядности предлагается видео того, как работает кран Маевского

Основные достоинства устройства

Что же, кран Маевского – принцип работы мы уже разобрали, теперь поговорим о преимуществах. Разумеется, он не единственный – в аналогичных целях могут использоваться и другие приспособления (шаровые вентили, например). Но зато описываемое устройство выглядит более презентабельно.

Если практиковать вывод воздуха без крана, то будет риск затопления горячей жидкостью соседей снизу. А это сулит не только громкие скандалы, но и материальные затраты на компенсацию. А если поставить кран Маевского, то такие проблемы будут полностью исключены.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления

У ручного крана также есть преимущества, если сравнивать его с автоматическим. Так, последние весьма часто забиваются грязью и примесями из системы, из-за чего могут однажды отказать в неподходящий момент. А вот ручной кран надежен и прост в эксплуатации, а специальное уплотнение на резьбе позволяет устанавливать его на батареи всех видов.

Если грамотно использовать устройство, то с его помощью можно быстро удалить воздух из системы всего здания. Наконец, с таким краном вы существенно сэкономите на отоплении, поскольку батареи не будут охлаждаться по причине наличия воздуха. А так помещение будет прогреваться постоянно и равномерно, в связи с чем использовать дополнительные источники тепла уже не нужно.

Как спустить воздух

В процессе эксплуатации прибор не требует выполнения никаких работ по обслуживанию.

Популярные статьи  Дизайн интерьера квартиры-студии 32 кв. м.

Пользоваться краном очень просто: перед тем, как открыть вентиль и выпустить воздух, необходимо подставить под кран ведро, прикрыть кран тряпкой (или полиэтиленом). Вместе с воздухом могут лететь брызги грязной или ржавой воды и забрызгать стену, шторы или мебель. Затем одной рукой откручивать винт (с помощью отвертки, ключа или ручки), а второй рукой придерживать тряпку. Воздух будет выходить с шипением, когда начнет капать вода — плотно закрутить винт.

Наглядно ход работ по использованию воздушного клапана можно увидеть по нашему видео:

Автоматический кран Маевского

Ручной кран Маевского прост в эксплуатации, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями. Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Кран Маевского: принцип работы и его влияние на эффективность системы отопления
надавливает на шток с пружиной

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном. Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.

Необходимость использования крана Маевского в отопительных системах

После монтажа отопительной системы и заполнения контура теплоносителем (вода, антифриз, технические масла) в радиаторах всегда остается воздух. Он образует так называемые воздушные пробки и останавливает циркуляцию рабочей жидкости. Это приводит к потере эффективности системы отопления, так как котел работает на заданную температуру, а радиаторы «холодные». Без использования крана Маевского в данной ситуации не обойтись.

После окончания отопительного сезона в среде теплоносителя происходит явление дегазации. Определенное количество растворенного воздуха в теплоносителе при падении температуры и состоянии покоя выделяется из жидкости и скапливается, образуя те же «воздушные пробки». Поэтому перед началом запуска отопления требуется долить в систему теплоноситель и по возможности использовать кран Маевского.

Металлический ключ для клапана Маевского.

Еще одним негативным фактором образования газовых скоплений в системе отопления служит процесс образования водорода при гидролизных реакциях воды и внутренних стенок металлических трубопроводов и радиаторов. Особенно это касается радиаторов, выполненных из алюминия без защитной антикоррозионной обработки. С применением в системе крана Маевского эта проблема решается полностью.

Особенности эксплуатации

Для того, чтобы стравить воздух, нужно против часовой стрелки повернуть кран примерно на 1 оборот, дождаться, пока воздух с шипением выйдет. Когда весь воздух выйдет, из крана начнет течь вода. Клапан плавно закрывается. Вот и вся эксплуатация. Перед процедурой желательно поставить под краном емкость для спуска воды.

В многоквартирных домах перед развоздушниванием системы, сантехник отключает насос. Без этого действия, кран можно вывести из строя, поэтому в многоквартирных домах самостоятельно стравливать воздух не рекомендуется. То же касается и систем отоплений в частных домах с насосом. Насос перед началом процедуры придется выключить.

Если спуск воздуха через кран Маевского не помог, дело в радиаторе. При плохом качестве воды, радиатор может зарасти ржавчиной. Это наиболее частая причина, но есть и другие факторы. В любом случае, проблемы с радиатором в большинстве случаев, решаются его заменой.

Технология монтажа

Для установки воздухоотводного крана всегда выбирается верхняя точка радиатора. Причем расположенная в стороне напротив той, с которой поступает теплоноситель. Именно там скапливается воздух.

Необходимо учитывать тип отопительной системы. При вертикальной системе краны Маевского устанавливаются на радиаторы верхнего этажа, а также на элементы отопительной системы, подведенные к стояку ниже верхней оси подключения.

Если же в доме горизонтальная система, то воздухоотводными кранами снабжаются абсолютно все приборы отопления.

Технология установки теплых полов, как правило, не требует установки устройства, стравливающего воздух. Но иногда и здесь краны Маевского бывают нужны. Тогда они монтируются в самой верхней точке системы теплого пола.

Ход установки

Чтобы смонтировать воздухоотводное устройство, нужно выбрав кран с подходящим диаметром и, предварительно спустив воду из системы, вкрутить его на место заглушки в боковой пробке радиатора.

В старых чугунных радиаторах нет отверстия в заглушке. В этом случае требуется ее доработка. В заглушке с помощью электрической дрели со сверлом по металлу на 9 мм просверливается отверстие. В него нарезается резьба. После этого в заглушку вкручивается кран.

Место соединения уплотняется прокладкой (резиновой или силиконовой) и, при желании, льняной обмоткой.

Важно: при установке крана Маевского желательно слегка направить вниз выпускное отверстие крана. В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз. В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз.

Порядок действий

Итак, если обнаружилось что радиатор недостаточно прогревается, необходимо спустить с него воздух. Ниже — подробная последовательность действий:

  • убрать из близлежащего пространства лишние вещи, чтобы их не намочить;
  • приготовить емкость и тряпку для сбора воды (вода может разбрызгиваться в стороны);
  • подставив емкость под спускное отверстие, повернуть отверткой или ключом кран против часовой стрелки, пока не появится шипящий звук;
  • дождаться пока из крана выйдет весь воздух и потечет вода;
  • когда вода начнет литься ровной струей, перекрыть кран, поворачивая запорный винт в обратную сторону.

В том случае, если воздух спущен, а батарея по-прежнему холодная — можно предположить, что она засорилась. Тогда не обойтись без вызова мастера.

Если работу отопительной системы обеспечивает циркуляционный насос, то перед стравливанием воздуха его следует отключить. В ином случае, движущаяся вода повторно захватит воздух, и в радиаторах вновь образуются его скопления.

Внимание! Спуская воздух, ни в коем случае нельзя курить или еще каким-то образом использовать огонь. Это может вызвать возгорание газа, выходящего из радиатора вместе с воздухом

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах. При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается.

Виды и устройство крана Маевского, подробнее смотрите на видео:

Как стравливать воздух в радиаторах с помощью крана Маевского посмотрите на видео:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
