Металлические распашные ворота: виды конструкций

Красивые примеры и варианты

На данное время дизайнеры предлагают всевозможные проекты необычных металлических ворот для дома и для дачи. Каждый вариант отличается своей красотой и изящностью. При выборе оптимального решения по оформлению конструкций нужно полагаться, в первую очередь, на собственную фантазию.

Металлические распашные ворота: виды конструкций

Существуют разные виды основного каркаса, который составляет самую важную часть ворот из металла. Нередко его делают с крупными вставками из других материалов – древесины или камня. Такой тип обустройства является модным и популярным. Иногда рисунки и растительные узоры наносят на дополнительных крепежных системах.

Металлические распашные ворота: виды конструкций

Выгодно на дачном участке будут выглядеть массивные ворота черного цвета с большими золотыми узорами. Возможно размещение калитки, выполненной в такой же технике. Наиболее выгодно такие сооружения будут смотреться рядом с кирпичными домами. Неплохим вариантом будут и декоративные рисунки серебристых оттенков.

Металлические распашные ворота: виды конструкций

Часто ворота загородных домов оформляют в коричневых тонах. При этом прекрасно будут смотреться симметричные золотые украшения. Узоры вполне возможно разместить по всему периметру забора.

Металлические распашные ворота: виды конструкций

Подробнее о том, как выбрать металлические ворота, вы узнаете из следующего видео.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

  • кованые элементы;
  • листовой металл (оцинкованный);
  • профилированные листы;
  • обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

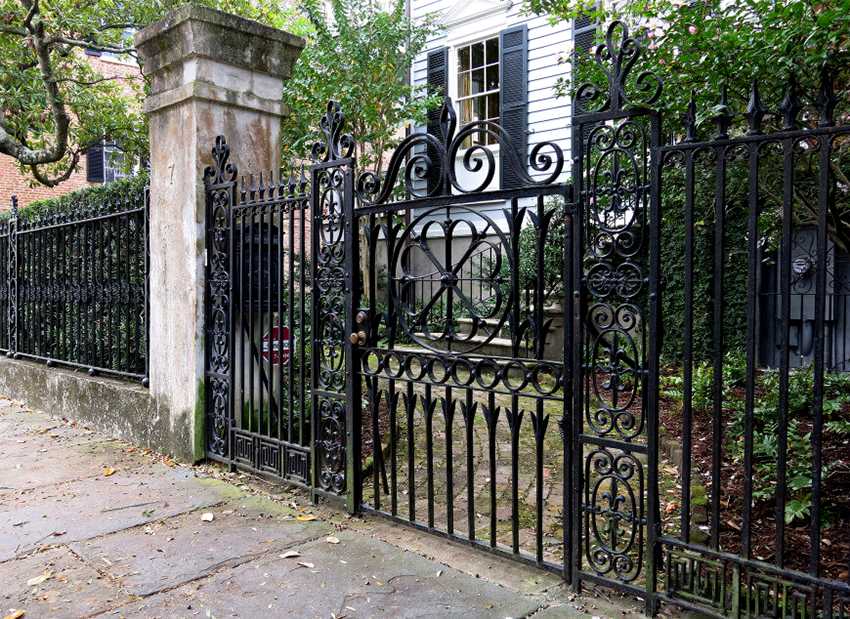

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Примеры проектов

Если просмотреть несколько примеров на практике, можно убедиться, что все проекты реализованы в рамках двух основных групп:

Распашные ворота являются доминирующей частью всего ограждения территории. При этом используются дополнительные украшения в виде декоративных кованых элементов и массивных несущих конструкций.

Второй вариант предполагает скрытное проектирование металлических ворот. В таких условиях они практически не отличаются от всей ограды участка

Он более популярен, так как не отвлекает внимание от садового ландшафта или уличной территории

Классическим примером успешного проекта может являться высокое ограждение из камня, исполняющее свою первоначальную функцию — защиту от злоумышленников. Посреди массивных стен вьется кованая конструкция металлических ворот, оснащенная сигнализацией и автоматикой. Наиболее распространенной облицовкой для изящного входа являются столбы из кирпичной кладки.

Некоторые владельцы участков предпочитают комбинировать массивные стены ограждения и непримечательные створки распашных ворот. При этом металлическая конструкция должна соответствовать мощным стенам ограды, гармонируя с ней по цвету.

Скрытые калитки

Многие хозяева частных домов стараются перенести вход для пешеходов в отдельный сектор, который располагается в отдалении от парадного въезда на территорию участка. Эти действия сохраняют единый стиль ограды, а также способствуют снижению взломов.

Однако дизайн скрытых калиток позволяет установить вход непосредственно в самой створке металлической конструкции. Неприметные швы полностью скрывают калитку. Дополнительные меры безопасности заключаются в установке видеонаблюдения на несущей опоре. Данный метод позволяет получить крепкую конструкцию жесткого типа без дополнительного разрушения целостности каменного ограждения.

Возможен и монтаж входа метровой высоты.

Уменьшить можно не только калитку, но и само ограждение. Если есть свободное пространство, то перед домом возможно построить невысокое ограждение в половину пустой территории. Минимализм позволяет просматривать весь участок, на котором можно спроектировать небольшую стоянку.

Прекрасным вариантом послужат открытые схемы распашных ворот при проектировании ограждения. При этом металлическая часть защищает лишь нижнюю половину калитки, предотвращая проникновение бездомных животных. Полуоткрытые же системы позволяют оглядывать пространство перед домом.

Подробнее о металлических распашных воротах вы узнаете из следующего видео.

Материалы для изготовления

Для изготовления ворот понадобятся:

  • Профильная труба.
  • Профильный лист для обшивки каркаса.
  • Заклепки или саморезы для крепления профлиста.
  • Ролики для откатных ворот.
  • Фурнитура: замки, петли, ручки.

Профильная труба может быть следующих размеров:

  • 60 х 30 мм для изготовления каркаса ворот;
  • 100 х 100 мм для столбов;
  • 40 х 20 мм для перемычек и ребер жесткости.

Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.

Материал

Материал для изготовления распашных ворот может быть разным, все зависит от архитектурного направления и дизайна будущей конструкции.

Самыми распространенными материалами для создания универсальных распашных ворот являются металл и дерево. От выбранного материала зависят характеристики готового изделия: их прочность и надежность. Рассмотрим достоинства и недостатки основных материалов, используемых для изготовления распашных ворот.

Плюсы использования профнастила:

  • обладает высокой прочностью, не поддается внешним воздействиям;
  • отличается невысокой ценой;
  • текстура полотна однородная, поэтому нет необходимости подбирать рисунок на материале;
  • материал прост в монтаже, для установки конструкции достаточно обычного набора инструментов;
  • профнастил не боится влаги и не подвержен коррозии (ржавчина может возникнуть только вследствие повреждения защитного слоя материала);
  • разнообразие оттенков позволяет подобрать вариант на любой вкус;
  • характеризуется длительным сроком эксплуатации.

К минусам можно отнести невысокую устойчивость к механическим повреждениям, большую парусность и нагревание материала под воздействием высоких температур.

Популярные статьи  7 советов по оформлению балконной двери: дизайн, виды, фурнитура

Профнастил изготавливается холодным методом из стали с оцинкованным или алюминиевым напылением. В качестве декоративного покрытия используются полимерные материалы. Толщина листа может быть от 0.4 до 1 мм.

Плюсы и минусы дерева:

  • древесина отличается более низкой ценой;
  • для изготовления распашных конструкций из дерева достаточно стандартного набора инструментов;
  • процесс изготовления занимает немного времени (единственный длительный этап – застывание бетона);
  • готовое изделие отличается приятным дизайном.

К минусам относят небольшой срок эксплуатации, низкий уровень механической прочности, пожароопасность.

Менее популярными, но не менее надежными являются распашные конструкции из профильной трубы. Она может иметь несколько видов сечения: прямоугольное, круглое, квадратное и овальное. Для изготовления труб используется прочная углеродистая или оцинкованная сталь. Нержавейка считается более легким материалов, поэтому ворота, изготовленные из данного материала, не смогут выдержать большие нагрузки.

Для создания прочных и надежных конструкций отлично подойдет горячекатаная труба. Они представляют собой каркас из труб и створки, дизайн которых может быть самым разнообразным. Не уступают в прочности и стальные трубы. Используя их, можно сэкономить на расходе материала и удешевить изделие целиком.

Цельные металлические листы больше подходят для обустройства гаражей. А вот для ограждения больших территорий применяют глухие деревянные створки, сделанные из дуба, ели, сосны. Полотна из профнастила или поликарбоната применяют для изготовления автоматических конструкций, так как они производятся компактными листами, за счет чего можно снизить время создания изделия и уменьшить объемы порезки.

В зависимости от выбранного материала, различают несколько видов распашных конструкций:

  • сварные ворота из профлиста или профтрубы;
  • пленочные ворота из ПВХ;
  • складчатые ворота из сэндвич-панелей.

Дизайн калитки из профнастила

После того, как рама готова, пора подумать и об оформлении. Несмотря на сравнительную простоту конструкции, вариантов дизайна может быть очень много, в том числе и с использованием декоративных элементов.

Самая простая калитка из профнастила представляет собой прямоугольную раму из профильной или круглой стальной трубы, на которую крепится металлический профилированный лист. Отлично подойдет такая калитка для забора из профнастила — особенно хорошо она впишется в обычное глухое ограждение дачного или приусадебного участка. Неплохо подобное решение смотрится и с ограждением из кирпича или камня, в том числе и при использовании в качестве опор столбов из этих материалов.

Калитка совсем не обязательно должна быть прямоугольной. Ее можно сделать арочной, однако это потребует внесения небольших изменений в структуру рамы. Особенно хорошо арочная калитка под профнастил смотрится с небольшим закругленным навесом или козырьком.

Для того чтобы выделить входную группу в заборе со сплошными секциями из профлиста, посередине калитки можно оставить проем со вставленной в него декоративной стальной решеткой или полосой из поликарбоната. Кроме того, на опорных столбах можно установить уличные светильники.

Еще красивее будет смотреться калитка из профнастила с ковкой. В этом случае профилированный лист будет служить своеобразным фоном для декоративных кованых деталей. Кроме того, если кованые элементы покрывают весь проем, они усиливают каркас калитки и делают ее более устойчивой к взлому.

Кованая калитка из профнастила своими руками может быть сделана без особых проблем. Сейчас готовые декоративные кованые детали можно купить практически в любом магазине строительных материалов. Главное не перестараться с коваными элементами, чтобы полотно калитки не выглядело пестрым и перегруженным декором.

Для начала лучше нарисовать эскиз оформления калитки. Приобретенные в соответствии с эскизом детали раскладываются на полотне и привариваются к раме, начиная с наиболее крупных и заканчивая самыми маленькими. Однако такие калитки из профнастила с элементами ковки смотрятся много хуже, чем изделия настоящих специалистов.

Во-первых, профессиональная художественная ковка позволяет изготовить очень изящные и тонкие элементы, которые нельзя произвести промышленным способом. Во-вторых, ассортимент готовых элементов очень ограничен. И в-третьих, кованая калитка с профнастилом, сделанная профессионалом, может отразить любую задумку и является стилистически цельной, в отличие от составных изделий.

Наконец, калитка может быть как отдельным объектом, так и частью ворот. Так, часто используются распашные ворота с калиткой из профнастила. Такое решение оправдано, если по какой-то причине вы сильно ограничены в размерах входной группы — например, меняете старые ворота и хотите установить новые на те же опорные столбы.

Однако такое решение имеет определенные недостатки. В частности, ворота с встроенной калиткой из профнастила тяжелее и оказывают большую нагрузку на петли. Кроме того, эксплуатация такой калитки может вызвать определенные сложности, поскольку ее проем ограничен снизу и сверху рамой ворот. В результате о нижний профиль легко зацепиться, а о верхний — удариться головой.

Подготовка деталей для рамы

Пока бетонная смесь в фундаментах опорных столбов набирает необходимую прочность, можно заняться сборкой самой калитки. Перед тем, как сделать калитку из профнастила своими руками, необходимо изготовить раму для нее.

Для рамы берут профильную трубу 40х40 мм или 60х30 мм. Легкую небольшую калитку можно сделать и из трубы 40х20, но тогда для придания раме необходимой жесткости трубу нужно располагать узкой стороной к обшивке из профлиста.

На дно ямы насыпается и тщательно уплотняется слой щебня. Затем в нее строго вертикально, с помощью уровня, устанавливаются столбы, и яма заполняется бетонной смесью. Навешивать на забетонированные трубы ворота и калитки с металлопрофиля можно не раньше, чем через 5-6 дней. Это время необходимо для того, чтобы бетон набрал хотя бы 20-30% своей прочности.

Чтобы не допустить ошибки при подготовке деталей, перед порезкой трубы лучше предварительно нарисовать эскиз или выполнить чертеж калитки из профнастила со всеми необходимыми размерами. Пример такого чертежа приведен ниже.

Подготовленную трубу очищают от ржавчины с помощью металлической щетки и нарезают на заготовки необходимой длины. Для сборки края заготовок обрезают под углом 45°.

Кроме того, для того чтобы изготовить калитку из профнастила необходимо вырезать одну или две поперечины, в зависимости от ее высоты, которые должны вплотную входить между большими сторонами рамы. Это сделает конструкцию более жесткой и впоследствии облегчит установку замка.

Популярные статьи  Белый шкаф-купе с зеркалом

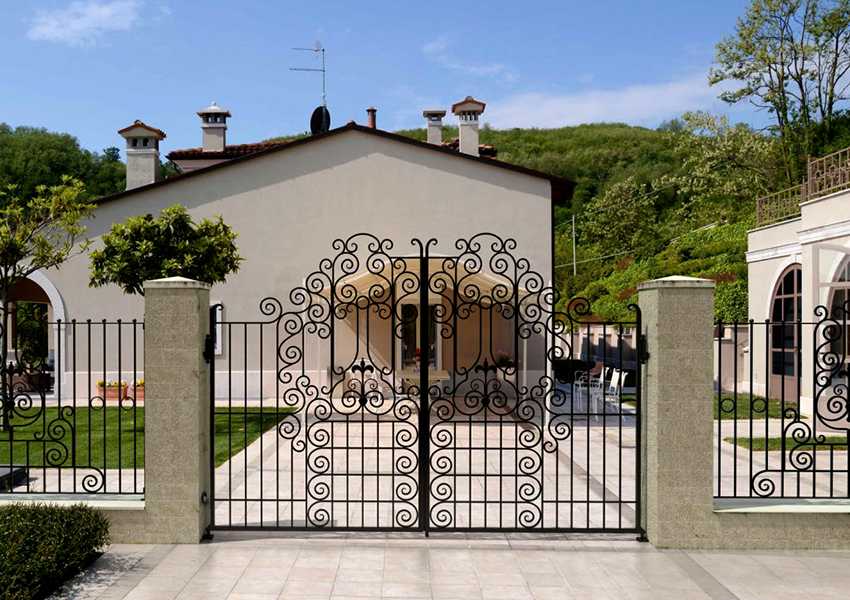

Преимущества ворот с элементами ковки

На сегодняшний день можно выделить множество разновидностей кованых конструкций, которые отличаются по своему строению. Все их объединяет то, что они имеют определенные достоинства, а также недостатки. Рассмотрим, какими плюсами обладают кованые изделия.

Металлические распашные ворота: виды конструкцийКованые ворота достаточно универсальны, поэтому хорошо сочетаются с разными стилями.

В первую очередь стоит отметить, что такие ограждения отличаются высокой универсальностью. Они смотрятся красиво в сочетании с любыми стилистическими оформлениями загородных участков. Нередко их комбинируют с различными материалами. Фото ворот из профнастила с элементами ковки, а также поликарбонатных оград позволяют оценить их преимущества. Такие конструкции выглядят презентабельно и к тому же защищают участок от посторонних взглядов.

Еще одним достоинством таких изделий является то, что за ними не нужен особый уход. Многообразие различных решений, оформленных в разных стилях, позволяет без особого труда найти необходимый вариант, который будет сочетаться с особенностями конкретного участка

Рекомендуется обратить внимание на фото железных ворот с различными вариантами узоров. Перед приобретением данной конструкции нужно определиться с желаемым типом въезда. Одним из достоинств ворот является то, что за ними легко ухаживать.На заметку! Для того чтобы подчеркнуть оригинальность вашего участка, можно оформить заказ ворот по индивидуальному эскизу

В таком случае вы сами сможете подобрать узор, цвет, а также дополнительные элементы, которые будут использованы при сборке такого изделия.

Металлические распашные ворота: виды конструкцийОдним из достоинств ворот является то, что за ними легко ухаживать.На заметку! Для того чтобы подчеркнуть оригинальность вашего участка, можно оформить заказ ворот по индивидуальному эскизу. В таком случае вы сами сможете подобрать узор, цвет, а также дополнительные элементы, которые будут использованы при сборке такого изделия.

Помимо простых рисунков, существует вероятность оформления ворот сложными элементами. Металлические цветы, птицы и другие самые разнообразные варианты – все это возможно выполнить на таком ограждении. Однако это, безусловно, отразится на стоимости кованых ворот на заказ.

Металлические распашные ворота: виды конструкцийКованые ворота можно изготовить на заказ необходимого размера и дизайна.

Ворота и калитка из профнастила. Обшиваем каркас.

При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.

Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!

С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.

Другой приемлемый вариант — электролобзик.

Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.

Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.

Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.

Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».

Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м2, один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм – 15 кг, ондулин приблизительно 3 кг, металлочерепица – самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м2. Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  – снеговая нагрузка;

Sg  –  масса снега на 1м2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ – коэффициент, зависящий от уклона крыши: угол в 25о – коэффициент 1,0, 25-60о – 0,7, если уклон выше 60о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

Высота здания, м Открытый тип местности: морские побережья, озера, степи Закрытый тип местности: города, лесные массивы
5 0,75 0,85
10 1,0 0,65
20 1,25 0,85

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Популярные статьи  Металлические ворота: разновидности и особенности выбора
Расстояние между стропилами мансардной крыши, м Длина ноги, м
6 5.5 5.0 4.5 4.0 3.5 3
Поперечное сечение балок, мм
0,6 50*200 50*200 50*175 50*150 50*150 40*175 40х150
0,9 75*250 75*200 75*175 75*175 50*200 50*175 50х150
1,1 100*200 75*200 75*200 75*175 75*175 75*150 75х150
1,4 100*200 100*200 75*200 75*200 75*200 75*175 75х150
1,75 100*250 100*200 100*200 100*200 75*200 75*200 75х150
2,15 100*250 100*250 100*200 100*200 100*175 100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

  • мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
  • ригель – 100*200-150 мм;
  • прогоны – 100*200-150-100 мм;
  • енды, диагональные ноги – 100*200 мм;
  • затяжка – 50*150 мм;
  • подкос – 150*150, 100*100 мм.
  • подшивочная доска – 25*100 мм.

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения
расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком
способа можно считать то, что нужно много места для маневра ворот, а также их
большую парусность. Уменьшение парусности за счет дополнительных деталей
каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к
перекосу створки. Этот способ годится только для ворот с небольшой шириной
проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все
описанные выше недостатки, но возрастает стоимость изготовления за счет
добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с
разными по ширине створками. У двустворчатых распашных ворот есть преимущество,
они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастилаСхема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости
сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его
элементов;

месторасположение и ширину калитки. Это важный аспект.
Изготовление калитки из профнастила одновременно с каркасом для ворот позволит
сократить срок реализации проекта. А если калитка расположена внутри каркаса
ворот, чертеж позволит учесть место ее расположения при разметке и нарезке
заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери
(вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет)Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная
(до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголкамиУсиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса воротВ первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка
из профнастила имеет незначительную парусность и для неё достаточно установить
одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с
воротами дело обстоит сложнее

В этом случае разумнее использовать диагональную
перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно
продуманный, поскольку гарантирует целостность створок ворот. С одной стороны,
он будет удерживаться петлями, сверху исключается возможность деформации
благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы
(шпингалеты);

б) Это самый экономичный из представленных вариантов, но он
создает усиление только посредине каркаса. Единственно достоинство, в том, что
он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при
ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних
внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.

Из чего можно сделать опоры забора и ворот

Створки у гаражных ворот навешиваются на опоры, которые вделаны в стены. В других случаях материал и конструкцию столбов нужно выбирать исходя из веса и размера створок.

Наиболее часто используют:

  1. Опоры металлические, изготовленные из круглой или профильной трубы (от d 150 мм). Чтобы надежно установить стойки и защитить их от коррозии, часть, расположенную в грунте, бетонируют или используют оцинкованные изделия.
  2. Опоры из армированного бетона. Они подойдут для мест, где редко проходит крупногабаритный транспорт, например для небольших конструкций. Это вызвано тем, что железобетонные столбы плохо переносят механические повреждения.
  3. Столбы из кирпича или камня. Внутри них лучше расположить металлическую трубу. Конструкция становится более прочной и не разрушается при длительных нагрузках.

Металлические распашные ворота: виды конструкций

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
