Въезд на территорию участка – важный элемент при строительстве дома. Откатные ворота на сваях – это один из самых популярных способов оформления въезда. Особенности конструкции удачно сочетают в себе как высокий функционал, так и симпатичный внешний вид.

Откатные ворота можно установить как на бетонном фундаменте, так и на винтовых сваях.

Использование бетонного фундамента – метод, проверенный годами. Огромное количество владельцев земельных участков использует его, и при этом не испытывают никаких проблем, ведь как таковых минусов в нем нет.

Однако отсутствие минусов не означает, что конструкция проверена временем и совершенна.

Установка ворот с использованием винтовых свай – сравнительно новый метод, имеющий ряд преимуществ над бетонным фундаментом:

  1. Возможность установить ворота на любом типе грунта. Монолитный бетонный фундамент следует использовать только на участках с твердым малоподвижным грунтом. Столбчатый фундамент позволит установить ворота даже на болотистой почве.
  2. Повышенная прочность. При использовании откатных ворот на опорные элементы конструкции происходит очень высокая нагрузка: чем шире проем, тем она больше. Опора на винтовых сваях позволяет компенсировать ее, тем самым увеличивая износостойкость всей системы.
  3. Выгодная цена. Необходимость в масштабных земляных работах при использовании в качестве опоры винтовых свай отпадает. Это очень выгодно сказывается на стоимости работ, а также времени и силах, затраченных на установку.
  4. Минимальное количество элементов конструкции.

В связи с этим появляется сразу несколько преимуществ:

  • из-за отсутствия нижней направляющей пропадает необходимость в очистке рельсовых канавок;
  • нет верхней поперечины, что значительно увеличивает допустимые габариты транспорта;
  • облегченный ремонт в случае поломки.

Отличительные черты конструкции

Откатные ворота отличаются от других из видов раздвижных систем, прежде всего тем, что открываются только в одну сторону. Это предполагает выделение большого пространства вдоль забора – в полтора раза больше, чем ширина изделия.

Габариты проема подбираются индивидуально, исходя из имеющегося во дворе пространства и марки автомобиля. Конструкция прекрасно вписывается на угловых участках, что недоступно другим раздвижным конструкциям.

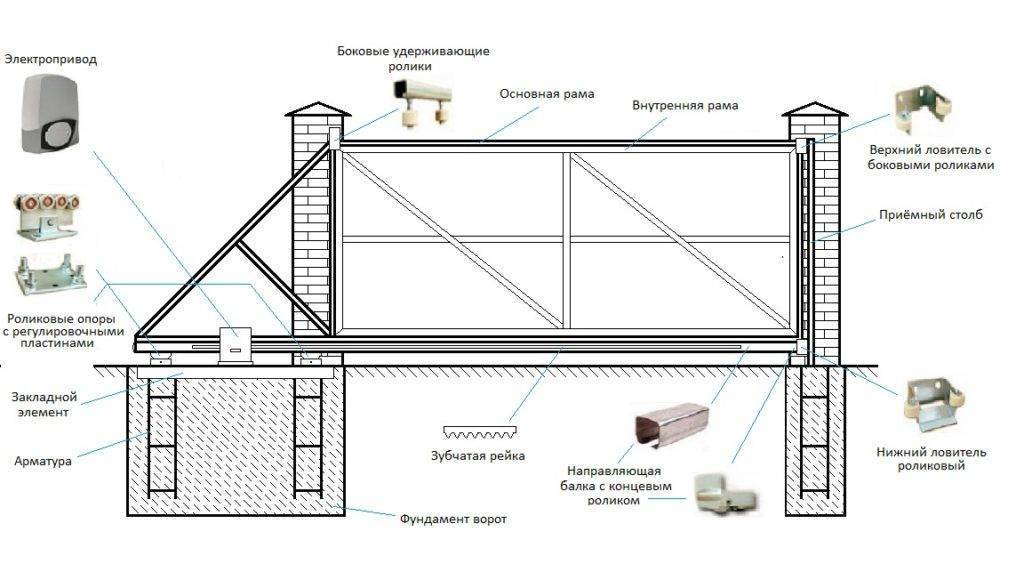

У откатных ворот на винтовых сваях отсутствуют нижняя направляющая и верхняя поперечина, поэтому ворота опираются только на небольшое основание со стороны открытия. Оно держит их на весу во время движения и удерживает точную высоту.

Разумеется, при этом на опоры идет огромная нагрузка, но винтовые сваи способны ее выдержать. Чтобы полотно не весело в воздухе постоянно, со стороны, обратной открытию, расположены два улавливателя, которые помогают удерживать полотно когда ворота закрыты.

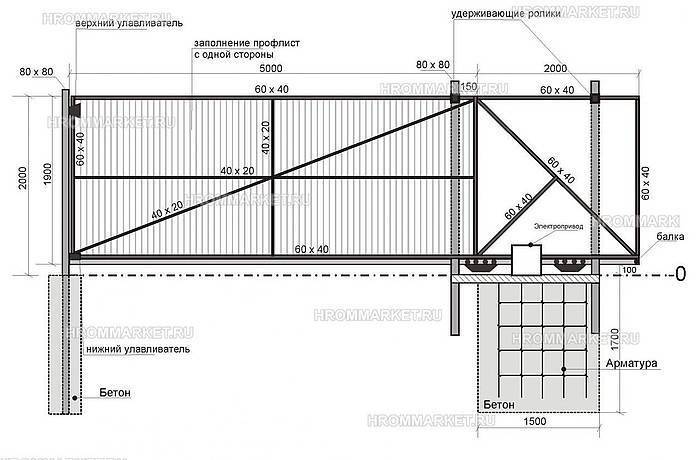

Рама ворот и ребра жесткости обычно изготавливают из профильной трубы, заполнение полотна ворот происходит с помощью профнастила. Профилированный лист отличатся множеством параметров – по высоте, размеру, разнообразным типам покрытия. Может быть двусторонним или односторонним – это определяет его цену.

Отдельно важно отметить автоматику. Электропривод – механизм, который позволяет двигаться створке без особых усилий, поэтому подойти к выбору стоит очень ответственно. При выборе необходимо учитывать:

При выборе необходимо учитывать:

  • скорость открывания ворот;
  • силу трения в момент движения;
  • размер вставок и вес.

При отсутствии соответствующих навыков разводку электрики лучше доверить специалисту. Выполнять эти работы можно в любой момент установки ворот.

Тщательный подбор деталей и комплектующих позволит владельцу участка не беспокоиться за качество ворот, их надежность и долговечность.

Как их вкручивают?

При вкручивании винтовых свай крайне важно соблюдать вертикальность. Незначительные отклонения могут плохо сказаться на качестве фундамента в будущем

Поэтому для вкручивания винтовых свай применяется специальная техника. Крутящий элемент представляет собой гидравлическую установку, которая может быть ручной или установлена на технику. С помощью него винтовая свая 2,5 м. вкручивается за 30 минут. Вертикальность контролируется с помощью уровня. Можно вкручивать сваи и вручную, но это гораздо сложнее и дольше.

По технологии, каждая свая заливается бетоном сразу после установки. Это предотвращает коррозию и повреждение при замерзании воды.
Откатные ворота на винтовых сваях: особенности конструкции

Фундамент каркасно-монолитный

Если планируется соорудить монолитный фундамент под открытые ворота длиной 4 метра, схема действий будет следующая: разметка – рытье котлована — монтаж закладной с каркасом – заливка.

Разметка

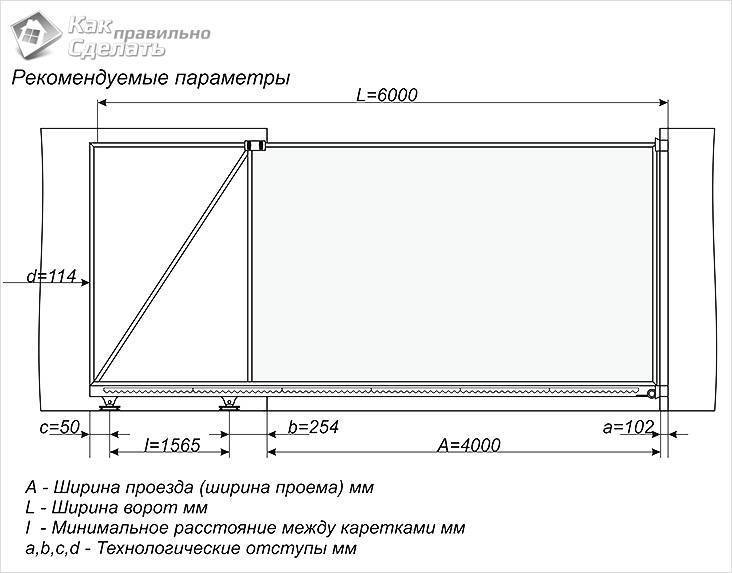

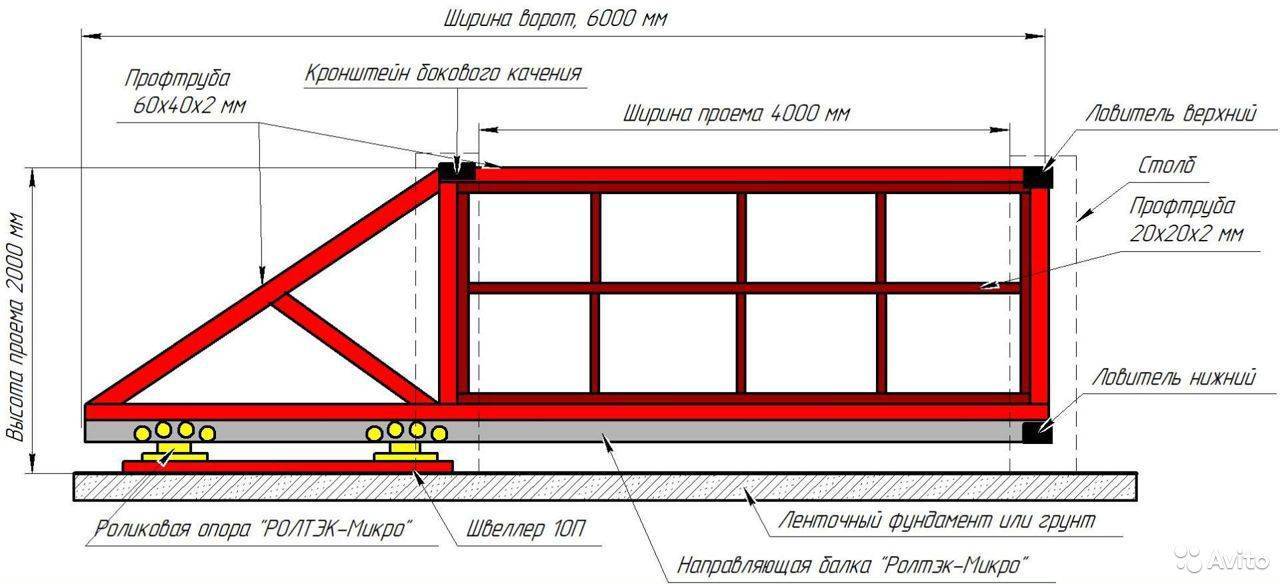

Существуют оптимальное соотношение между длиной ворот и шириной проема. Оно равно 1,5. Это означает, что если проем равен четырем метрам, ширина полотна должна быть в полтора раза больше, т.е. 6 метров. В такой проем легко проедет легковой автомобиль, грузовая «Газель», пройдет по своим габаритам даже «КамАЗ».

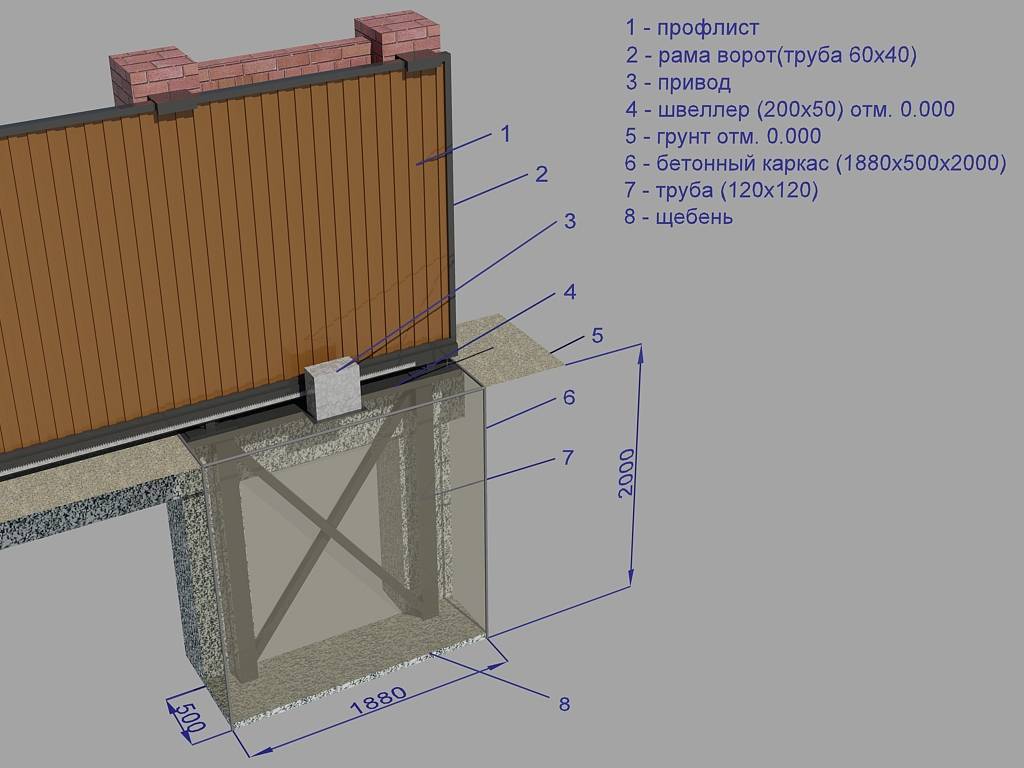

Чтобы определить, какой длины понадобится фундамент необходимо проем поделить на 2. Таким образом, длина будет составлять 2 метра. Для ширины котлована хватит 0,5-0,7 метра.

Схема расположения всегда одинакова – фундамент сооружается внутри забора, с той стороны, куда будут сдвигаться ворота. Таки образом, если движение створки будет происходить влево, то фундамент будет слева.

Разметку делают при помощи колышков и тонкой в веревки. Чтобы углы получились прямыми (90 градусов) нужно использовать строительный угольник.

Земляные работы

После того, как разметка сделана, можно приступать к рытью котлована. Какая глубина будет достаточной? Она может варьироваться в диапазоне 1,2 -1,8 метра в зависимости от уровня промерзания почвы в конкретном регионе.

После получения котлована нужных размеров, на его дно следует уложить песчано-гравийную подушку высотой 10-15 сантиметров. Сначала засыпается слой мелкого песка на 5-7 сантиметров и обильно поливается проточной водой. Полив нужен, чтобы утрамбовать песок. После просачивания воды в землю насыпается гравий и тщательно утрамбовывается.

Откатные ворота на винтовых сваях: особенности конструкцииСборка арматурного каркаса

Каркас и закладная

Каркас делается из арматуры. Требование к нему — он должен свободно поместиться в котловане. Шаг поперечного армирования обычно составляет 30-40 сантиметров.

Закладную обычно делают в форме буквы П. Ширина швеллера может быть разной, но минимальная величина составляет 20 сантиметров.

После установки каркаса и закладной обязательно проверяется ее уровень по горизонтали.

Откатные ворота на винтовых сваях: особенности конструкцииКомпактная бетономешалка на 180 литров

Заливка

Раствор замешивают в бетономешалке. Марка цемента не должна быть ниже, чем М400. Помимо цемента, в раствор добавляет речной песок и дресва (рыхлые осадочные породы). При ее отсутствии можно сделать замену – добавить гравийный щебень. Величина его зерна не должна быть больше двух сантиметров.

Откатные ворота на винтовых сваях: особенности конструкцииТак выглядит дресва

Допускается соотношение один (цемент) к двум, трем и четырем (песок с гравием или дресвой). Раствор готовится умеренной густоты. Схема заливки следующая — заливают в три-четыре приема, производя уплотнение бетона после каждой залитой порции.

Специалисты советуют начинать монтаж ворот не ранее чем через две недели после заливки.

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

  • песок, щебень и цемент для бетонирования;
  • консольные металлические блоки;
  • продольные металлические швеллеры;
  • арматурные прутья и вязальная проволока. Из них собирается каркас;
  • необрезные доски для устройства опалубки;
  • бетономешалку;
  • электро- или газосварку;
  • уровень строительный;
  • рулетку;
  • штыковые и совковые лопаты;
  • лом;
  • опорный швеллер;
  • молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

  1. Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.
  2. Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.
  3. Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.
  4. Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
  5. К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.
  6. В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
  7. Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.
  8. Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
  9. Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.
  10. Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.
Популярные статьи  Мебель под телевизор в гостиную: особенности дизайна

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

  • при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
  • бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
  • арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
  • после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
  • изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

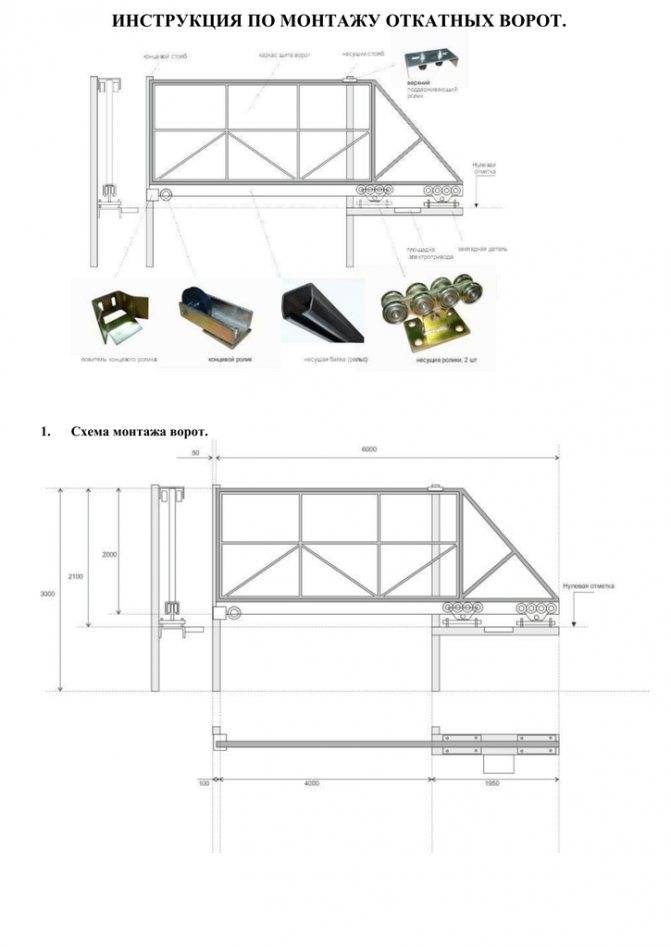

Монтаж фундамента под раздвижные конструкции

Можно выполнить фундамент для откатных ворот своими руками. Подобные конструкции имеют значительную массу и должны быть хорошо закреплены на основе.

Рассмотрим стандартный способ. Для строительных работ понадобятся следующие материалы:

  • бетонный раствор, состоящий из песка, цемента, щебня и воды;
  • металлическая арматура с диаметром 15-20 мм;
  • швеллер для закрепления консольных систем и электропривода.

Качество бетона тестируется следующим способом: при ударе тяжелым инструментом не должна отслаиваться крошка.

Фундамент под ворота предполагает следующую последовательность действий:

Осуществляется подготовка фундамента под откатные ворота, расчищается место.Выкапывается котлован.Монтируется каркасная система.Котлован заполняется бетонным раствором

Это способствует увеличению срока использования.

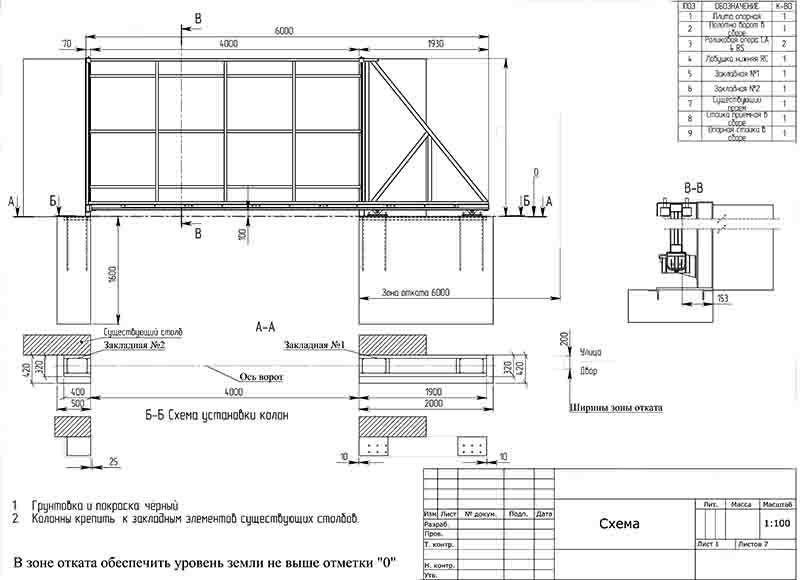

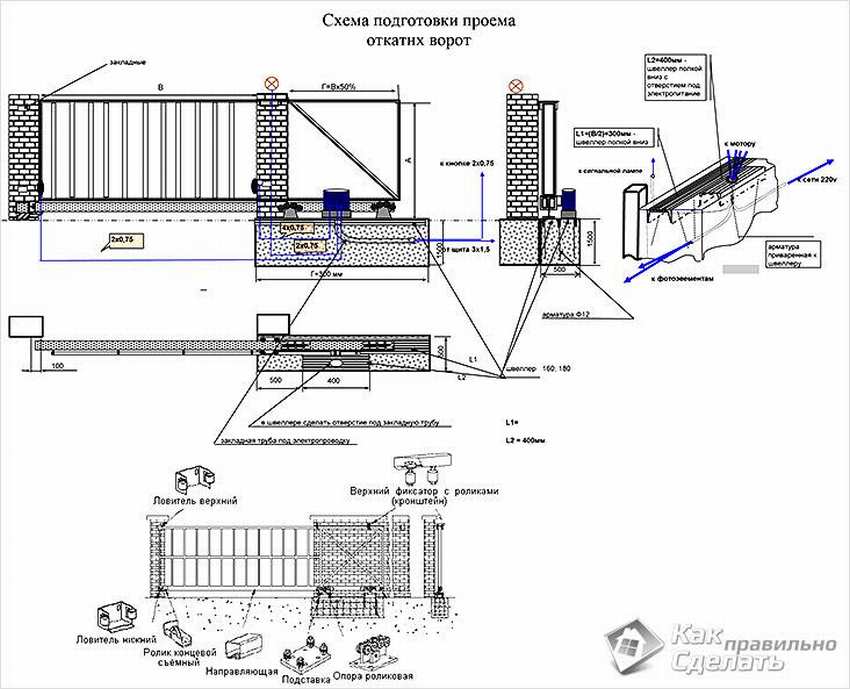

Схема фундамента для откатных ворот помогает при выполнении монтажных работ.

Особенности винтового фундамента

Под ворота длиной 5 метров и под другие конструкции применяется основание на винтовых сваях. Преимуществом данного способа являются: доступность, скорость возведения и высокая технологичность процесса.

Установку подобных конструкций можно проводить даже в холодное время. Этот фундамент под раздвижные ворота предотвращает соприкосновение полотен с поверхностью прилегающей дороги.

Такой способ требует наличия дополнительных площадей для установки.

Для монтажа необходимо выполнить следующую последовательность действий:

  • Сначала проводится разметка.
  • Если существует необходимость – удаляется мерзлый грунт. При этом используется такой инструмент как отбойный молоток.
  • Винтовые сваи завинчиваются в почву. Глубина варьируется от 150 до 200 см. Это предотвратит возможные деформации конструкции. Детали располагаются на расстоянии в 20-30 см. Полости заполняются специальной сеткой или профлистом. Диаметр свай не должен быть менее 75 мм.
  • Для укрепления свайных систем применяется бетонный раствор. Это повышает несущую характеристику элементов.
  • Сваи скрепляются с помощью швеллера, который монтируется сверху.

Бетонирование защищает металлические конструкции от окисления во влажной почве.

Выбор способа выбирается в зависимости от особенностей конструкции. Фундамент под откатные ворота длиной 4 метра, можно выполнить в облегченном виде. Для этого подойдет свайная конструкция. А для массивных ворот понадобиться прочное бетонное основание.

Залить фундамент с помощью специалистов стоит немалых денег. Затраты на свайный фундамент составят от 2900 до 3500 рублей за метр кубический. Блочная конструкция обойдется за 1500 – 3000 рублей, в зависимости от марки бетона. За монолитный фундамент придется заплатить от 2800 до 3400 рублей.

Самостоятельное выполнение работы обойдется гораздо дешевле. Но за подобную работу стоит браться при наличии свободного времени и строительных навыках. Кроме этого, существует возможность контролировать процесс и сделать конструкцию с учетом своих потребностей.

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

  • песок, щебень и цемент для бетонирования;
  • консольные металлические блоки;
  • продольные металлические швеллеры;
  • арматурные прутья и вязальная проволока. Из них собирается каркас;
  • необрезные доски для устройства опалубки;
  • бетономешалку;
  • электро- или газосварку;
  • уровень строительный;
  • рулетку;
  • штыковые и совковые лопаты;
  • лом;
  • опорный швеллер;
  • молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

  1. Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.

  2. Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.

  3. Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.

  4. Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
  5. К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.

  6. В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
  7. Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.

  8. Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
  9. Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.

  10. Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

Следует обратить внимание на следующие моменты:

  • при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
  • бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
  • арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
  • после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
  • изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

Популярные статьи  Вес холодильника Indesit

Видео: заливка фундамента под откатные ворота

Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.

Автоматика

Под автоматикой подразумевается установка электропривода, который позволяет открывать и закрывать створку, не прилагая усилий. Обязательной деталью для установки автоматики является зубчатая рейка.

Обычно установка электропривода сопровождается монтажом некоторых дополнительных элементов, таких как сигнальные лампы, фотоэлементы, резервный аккумулятор, чтобы исключить сбои в работе. Также возможна поставка дополнительного (одного или нескольких) пультов управления.

В зависимости от того, какой выбран производитель и нужны ли дополнительные компоненты, стоимость может меняться от 10 000 до 30 000 и даже до 40 000 рублей.

Для примера можно представить комплект автоматики итальянского производителя NICE:

  • электропривод RB1000 стоит около 16–17 тысяч рублей,
  • встраиваемый приемник дистанционного управления – около 1400,
  • два двухканальных пульта – 1300,
  • каждый фотоэлемент – 2500,
  • сигнальная лампа – 1200,
  • зубчатая рейка – примерно 450 рублей за метр длины.
  • общая стоимость для пятиметровых ворот – около 25 тысяч рублей.

Особенности откатных ворот на винтовых сваях

г. Москва, ул. Раменки д. 17 к. 2

Установка ворот на винтовых сваях или фундаменте: что лучше

Для обеспечения надежности и долговечности ворот важно грамотно выбрать технологию заливки фундамента и подготовить основание. В этом вопросе учитываются такие параметры, как тип грунта, рельеф местности, вес и особенности конструкции

В качестве основы для ворот чаще всего используется ленточный или свайный фундамент. Для того чтобы определиться с тем, какой тип выбрать, рассмотрим преимущества, недостатки и специфику каждого из них.

Установка ворот на ленточном фундаменте

Ленточное основание – простой тип фундамента, представляющий собой замкнутый контур из железобетонных балок, углубленный в землю. Он бывает двух видов:

Монолитный фундамент. Это неразъемная конструкция, создаваемая путем заливки арматурного каркаса бетоном. Обустройство включает следующие этапы:

Откатные ворота на винтовых сваях: особенности конструкции

  • Выкапывание траншеи;
  • Покрытие дна песчаной подушкой;
  • Усиление арматурой;
  • Установка опалубки;
  • Укладка тепло- и водоизоляционного материала;
  • Заполнение траншеи бетонным раствором (заливку рекомендуется проводить в несколько этапов).

Сборное основание. Собирается из железобетонных блоков, скрепленных бетонным раствором.

Преимущества ленточного фундамента:

  • Имеет одинаковое сечение по периметру, что обеспечивает равномерное распределение веса ворот и их устойчивость;
  • Универсален – подходит для разных типов воротных систем;
  • Прост в монтаже – при наличии строительных навыков и материалов вы сможете возвести его самостоятельно;
  • Позволяет выбрать подходящую заглубленность;
  • Отличается повышенной герметичностью.

Недостатки:

  • Требуется использование специальной техники при закладке;
  • Необходимы затраты на утепление и гидроизоляцию конструкции.

Вне зависимости от того, планируете ли вы заказать изготовление ворот рольставней, откатных или распашных систем любого веса и габаритов, ленточный фундамент будет подходящим выбором. Единственное ограничение – основание организуется на плотном и неводонасыщенном грунте. Его обустройство невозможно на почвах органического происхождения, не рекомендуется на рельефных грунтах и склонах гор.

Установка ворот на свайном фундаменте

Свайное основание – конструкция из вбитых в землю опор, которые соединяются с монолитной плитой или балкой. Поскольку нагрузка приходится на опоры, они должны иметь высокую прочность. Для монтажа ворот подходят деревянные, металлические и железобетонные сваи. Они вбиваются ниже глубины промерзания грунта и укрепляются в прочных слоях.

Свайный метод подходит практически для любого типа грунта – подвижного, глинистого, влажного и даже органического. Не рекомендуется его использовать на скальных почвах, поскольку возможно деформирование сваи при забивании. Основание этого типа возводится для ворот до 5 метров в длину: для откатных и распашных конструкций, ворот для дачи из профнастила, а также для забора из любого материала.

Преимущества способа:

  • Высокая технологичность;
  • Возможность применения практически под любой тип грунта за счет разных способов монтажа свай;
  • Высокая скорость возведения – работы можно завершить за один день;
  • Возможность установки в зимний период.

Недостатком метода считается невозможность проверить целостность винтовых стержней.

Монтаж осуществляется следующим образом:

Откатные ворота на винтовых сваях: особенности конструкции

  • Нанесение разметки;
  • Удаление мерзлого грунта при необходимости;
  • Установка свай;
  • Заполнение полостей профлистом или сеткой-рабицей;
  • Бетонирование внутренней части свайного укрепления для повышения защиты от деформации;
  • Монтаж швеллера поверх свай для объединения в одну конструкцию.

Существует 3 метода монтажа свай:

  • Забивной – изделия вбиваются или вдавливаются в грунт с помощью специального оборудования;
  • Набивной – сваи погружаются в заранее подготовленную скважину;
  • Вкручивание – в этом случае используются сваи с лопастями, расположенными в их нижней части, благодаря которым они легко входят в грунт.

Какой фундамент выбрать

Однозначного ответа на вопрос, какое основание для воротных конструкций лучше, нет. В каждом случае необходимо учитывать все возможные факторы. К примеру, если необходима установка массивных промышленных ворот, потребуется прочное бетонное основание. Подходящее для этого решение – установка на ленточном основании. Фундамент на сваях будет однозначно лучшим вариантом, если грунт в месте монтажа рыхлый.

Какие функции берёт на себя фундамент

Выбирая фундамент, нужно знать несколько главных параметров, таких как длина планируемых ворот, насколько выносливый грунт в месте строительства, и как глубоко залегают грунтовые воды. Чем больше информации собрать, тем проще будет выбрать правильную конструкцию, избегая лишних трат на всех этапах, от закладывания фундамента, до эксплуатации ворот в последующие десятки лет.

Качественный фундамент необходим и для автоматических, и для ворот, открываемых вручную. Он незаметен, но выполняет много важных функций, благодаря которым продлевается срок службы ворот. Хорошо сделанный фундамент под ворота избавит хозяина недвижимости от необходимости часто выравнивать ворота, применять силу при заедании и менять выходящие из строя устройства открытия.

Основные функции, которые несёт фундамент:

  • компенсирует нагрузки, возникающие под весом ворот;
  • распределяет нагрузки равномерно по всему основанию;
  • формирует каркасные свойства ворот;
  • препятствует изменениям, которые приводят к перекашиванию полотна ворот.

Какое основание лучше

Сплошная монолитная основа

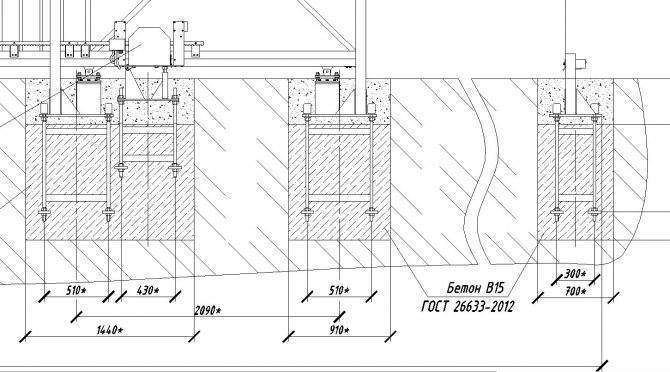

Монолитный фундамент применяется при устойчивой почве, в которой грунтовые воды залегают ниже уровня промерзания. Состоит он из бетонных подземных столбов, усиленных арматурным каркасом. Перед заливанием столбов между будущими опорами прокладывается канава глубиной до 40 см, на дно которой утрамбовывается песок, закладывается арматура для будущей соединительной балки, размером в половину проезжей части. После заливки всей конструкции надо минимум неделю для застывания бетона. Нижние концы опор фундамента должны находиться минимум на 25 см ниже уровня промерзания грунта.

Такой фундамент в разрезе выглядит, как буква «П». Иногда для увеличения прочности его делают сплошным, тогда выкапывается траншея одной глубины, в которую перед заливкой помещают песок и арматуру.

Свайно-монолитный надёжный фундамент для ворот представляет собой несколько свай, соединённых сверху бетонной балкой, на которой крепится механизм открытия ворот. Из-за свойств бетона применяется на сухих устойчивых грунтах.

Сваи бывают самые разные в зависимости от материала: бетонные, железобетонные, металлические. Что касаемо формы, то встречаются квадратные, круглые, прямоугольные и квадратные с полостью для заливки.

Виды металлических свай для фундамента по способу установки

Винтовое основание на 3 сваях

Фундамент на сваях – самый надёжный тип фундамента, при котором в землю вкапываются сваи диаметром от 70 до 100 мм и длиной больше чем 1,5 м. Размещают сваи со стороны отката каждые 2,5–3,5 м, а их количество свай зависит от длины ворот. Если ворота 5 м, то хватит 3 свай, а уже при 7 м требуется 4 сваи.

При установке свай потребуется специальная техника для вбивания или ямы чуть шире и глубже чем сваи в высоту. Перед установкой свай утрамбовывается песчаная подушка и насыпается сверху 10 см гравия. При установке свай ручным методом каждые 20 см грунта нужно утрамбовывать, чтобы конструкция стояла прочно. При установке свай с помощью техники их вбивают в землю. Это дороже, но надёжнее, быстрее и экономит силы.

Популярные статьи  Прочнее некуда! Выбираем кварцевый ламинат

Винтовой фундамент – это основание на особых сваях, которые вкручиваются в землю как с помощью техники, так и вручную. Перед началом делаются ямы высотой до 40 см, шире основного тела сваи, но уже лопастей вкручивания. Вкручивают минимум двое человек, а третий следит за ровностью вхождения. Сваи должны войти в землю строго вертикально. После того как на поверхности осталось меньше 10 см сваи, верх обрезают, и если свая полая, заливают внутрь бетонную или цементно-песчаную смесь. Для надёжности сверху наваривают швеллер, а после укрепляют всю конструкцию бетоном.

Монтаж закладной

Для откатных ворот, которые используются на территории загородного дома, допустимо использовать швеллер No 16 или No 20 и связанный с помощью электрической сварки с ним каркас. Каркас будет выступать в качестве основания для приварки роликов установки автоматических устройств, входящие в комплект поставки. Если, под руками нет швеллера, то допустимо использовать другой металлопрокат, например, уголок 100х100 или сваренные между собой швеллеры NoNo 8 – 10.

Откатные ворота на винтовых сваях: особенности конструкции

Во время работы надо помнить о том, что – швеллер No 20 необходимо уложить вплотную к основному (опорному) столбу. Швеллер No16 укладывают на расстоянии 50 мм от опоры. Перед тем как залить бетон в яму необходимо усилить П-образную раму и связать ее стальными прутками. Размеры каркаса должны иметь чуть меньшие размеры чем котлован. Первую опору устанавливают вровень со столбом, который ограничивает проем ворот.

Как правильно выбрать сваи

При покупке свай многих владельцев участков отпугивает их высокая цена, но в деле строительства (да и не только) зачастую бывает так, что высокая цена соответствует высокому качеству, а вместе с ним и долгому сроку эксплуатации. Это именно тот случай.

Кроме того, приобретение окупится уже на самой начальной стадии, ведь установить сваю очень просто. При наличии соответствующих навыков это можно сделать даже самостоятельно. Создание же идеального бетонного покрытия – очень затратный процесс.

Откатные ворота на винтовых сваях: особенности конструкции

Откатные ворота на винтовых сваях: особенности конструкции

Дорогой товар требует при покупке внимательного выбора

Первое, на что стоит обратить внимание – это диаметр сваи, от которого зависят размеры ворот. Для установки стандартной откатной конструкции – около четырех метров в ширину и двух в высоту – лучше всего подходят сваи диаметром 89 миллиметров

Если же владелец участка планирует более крупные габариты, то и сваи выбрать стоит с большим диаметром. Например, для ширины подвижной части 6 метров соответствует свая уже 108 мм. Найти рекомендуемый размер иногда крайне сложно. В таком случае, берут в сторону увеличения диаметра, но не меньше, иначе столб не выдержат массы конструкции.

Откатные ворота на винтовых сваях: особенности конструкции

С длиной куда проще. Вне зависимости от габаритов ворот, рекомендуется брать сваи длиной два с половиной метра. Состав «железа», ориентируясь на отзывы покупателей, лучше всего оцинкованный или анодированный. Краску на голый металл подбирают по способности противостоять коррозии. Если сваи продаются уже окрашенные, вопрос сам собой отпадает.

При выборе свай также стоило бы обратить внимание на качество заготовки – ход спирали, качество швов и другие нюансы. Но не каждый покупатель сможет самостоятельно распознать некачественную работу, поэтому лучше выбрать качественного и надежного производителя

Откатные ворота на винтовых сваях: особенности конструкции

Откатные ворота на винтовых сваях: особенности конструкции

Почему бы не дать ему возможность доказать еще одному клиенту, что он заслуживает свою популярность и доверие потребителя?

Монтаж каркасно-монолитного фундамента

Все работы по возведению бетонного основания выполняются строго в соответствии с заданной последовательностью:

  • выбор места и разметка;
  • устройство траншеи (ямы);
  • установка металлического каркаса;
  • приготовление, заливка и выдержка бетонной смеси для достижения нужной прочности.

Выбор места и разметка

Обустройство фундамента для откатных ворот начинается с разметки по заранее выверенной схеме. Поскольку полотно при открывании будет перемещаться в одну сторону, основание должно находиться в соответствующей стороне проема. Фундамент располагают вдоль забора, со внутренней стороны огражденной территории. Определив направление движения ворот, можно приступать к подготовке места для будущего основания. Участок под фундамент должен быть ровным и свободным от деревьев и кустарников. Желательно заранее выкорчевать корни (при наличии таковых). Если этого не сделать, бетонный монолит со временем придет в негодность. После подготовки места можно приступать ко второму этапу.

Подготовка траншеи

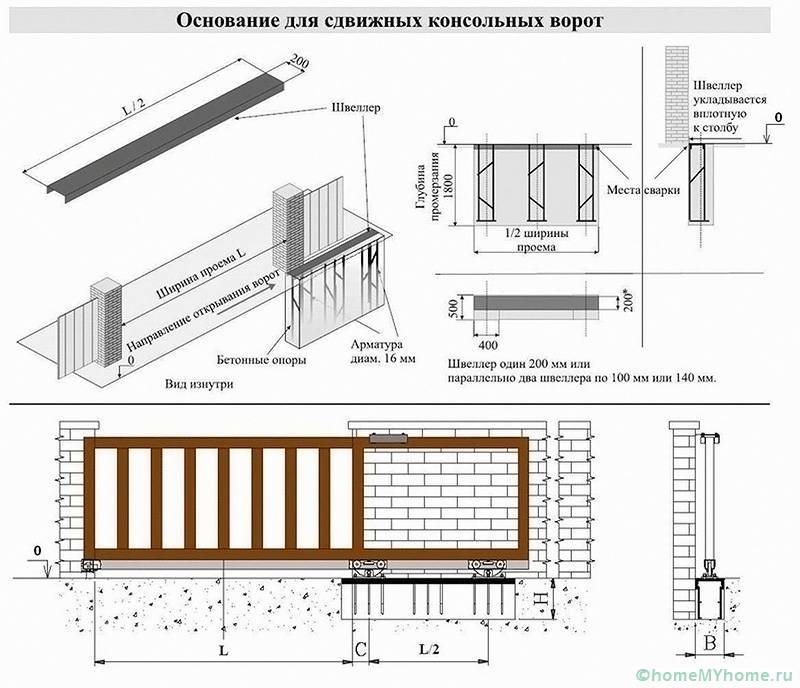

Длина фундамента должна составлять половину ширины проема. Ширина бетонного монолита – примерно 50 см (можно чуть больше). Глубина ямы, как и в случае установки сплошного фундамента под распашные ворота, должна немного превышать глубину промерзания почвы (в идеале на 25 см и больше). Дно траншеи застилается слоем песка, затем гравия и тщательно утрамбовывается.

Справка. Рекомендуемая толщина подушки 10 см, при наличии риска подтопления – 15.

Откатные ворота на винтовых сваях: особенности конструкции

Изготовление каркаса из арматуры

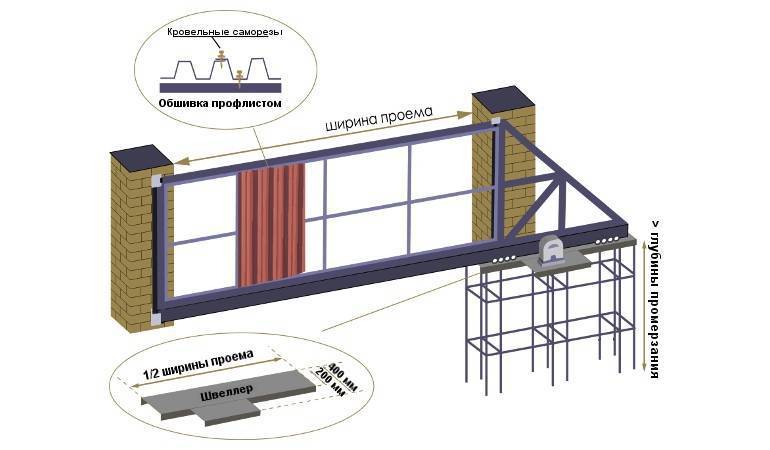

Это очень трудозатратный и ответственный этап обустройства фундамента. От него зависит надежность всей конструкции. Металлический каркас должен быть меньшего размера, чем траншея, чтобы в будущем он смог свободно в ней размещаться. Основой является строительная арматура диаметром 1,5-2 см. Минимальный шаг поперечного армирования – 30-40 см. Закладной элемент изготавливается двумя способами:

  1. сварка П –образной арматурной рамы с последующим привариванием к ней металлического швеллера;
  2. приваривание к стальному швеллеру длинных прутьев либо уголков.

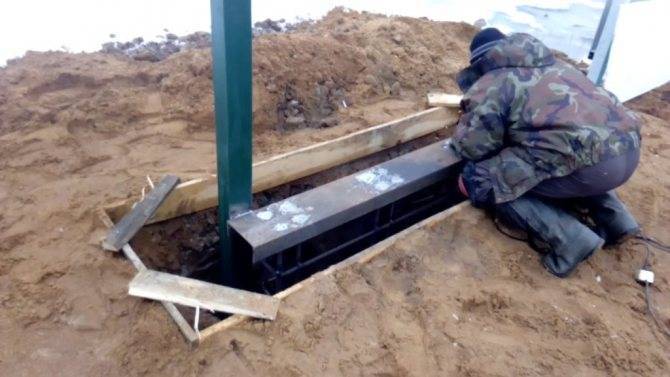

Готовый арматурный каркас укладывается в траншею и фиксируется таким образом, чтобы швеллер вплотную примыкал к опорному столбу забора. После размещения закладной элемент выравнивают по горизонтали и относительно линии ворот.

При обустройстве верхнего уровня основания важно предусмотреть необходимую величину дорожного просвета (свыше 5 см). Это позволит избежать проблем с эксплуатацией в зимний период

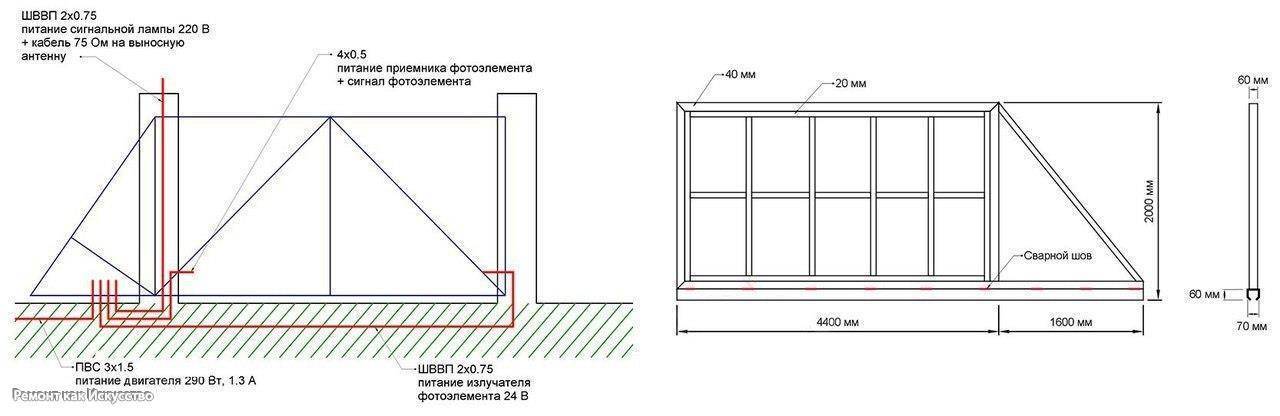

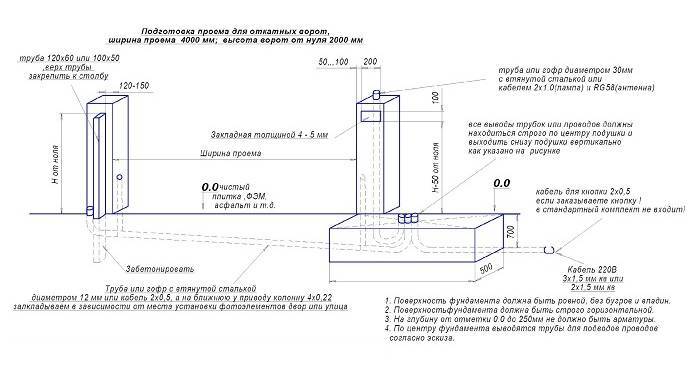

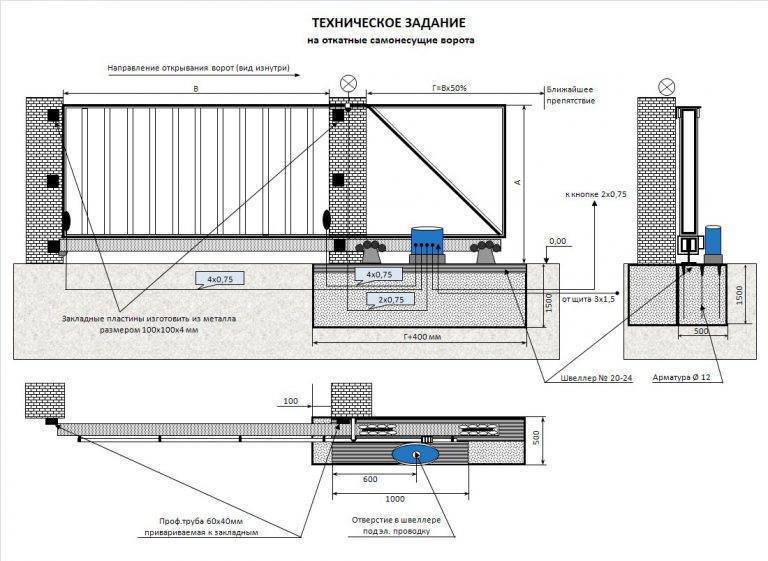

Перед бетонированием фундамента для ворот и калитки прокладывается проводка (при автоматизации конструкции). Для этого в швеллере просверливают дыры и протягивают гофру с проводами. Если не сделать это на данном этапе, то в дальнейшем могут возникнуть проблемы.

Приготовление бетонной смеси

После закладки металлического каркаса траншея заливается цементно-песчаной смесью. Чтобы застывший бетон не препятствовал установке ворот, он не должен полностью покрывать закладной элемент.

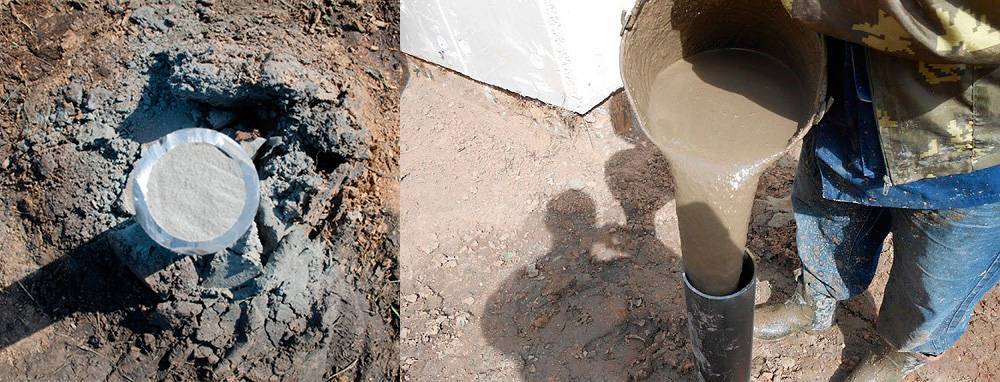

Для приготовления бетонного раствора необходимо взять одну долю цемента, три доли песка и четыре доли щебня. Компоненты смешиваются в специально отведенной емкости, после чего заливаются водой. Смесь должна иметь умеренную консистенцию: не жидкую, но и не сильно густую. Ускорить процесс замешивания можно с помощью бетономешалки.

Откатные ворота на винтовых сваях: особенности конструкции

Заливка и выдержка раствора

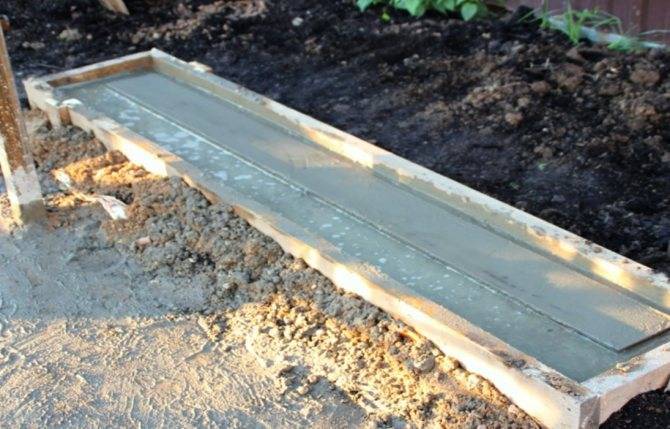

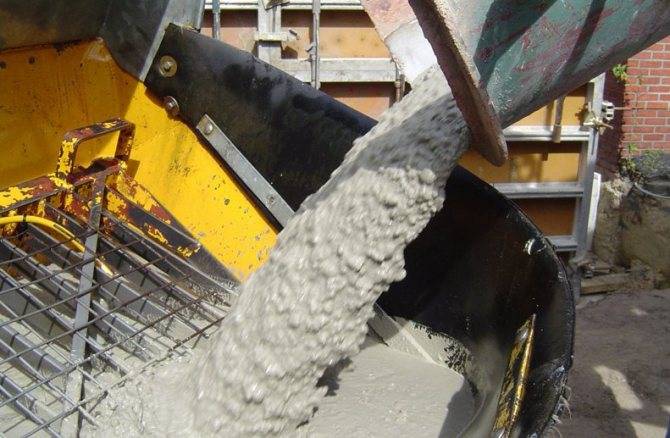

Бетонирование при монтаже фундамента откатных ворот производят в 3-4 этапа. Каждый новый слой цементно-песчаной смеси заливают приблизительно на ¼ глубины ямы, тщательно уплотняя бетон продолговатым куском арматуры

Перед заливкой завершающего слоя важно удостовериться, что под закладным элементом не осталось пустот. Наличие воздушной подушки под металлом вызовет излишний шум при работе конструкции, да и прочности фундаменту это не добавит

После заливки основы следует выдержать 7-14 дней (в зависимости от времени года и погодных условий) для полного затвердевания бетона. После этого срока можно приступать к установке ворот. Однако следует помнить, что максимальной прочности фундамент достигнет лишь по прошествии 28-30 дней. Если некуда торопиться, то лучше выждать этот срок.

В процессе бетонирования нужно обязательно контролировать правильное положение закладного элемента. Опорный швеллер и каркас не должны сдвинуться ни на сантиметр.

Откатные ворота на винтовых сваях: особенности конструкции

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
