ПНД труба для кабеля: надежная защита электрокоммуникаций

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Ошибка №9 Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Ошибка №10 Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.

Ошибка №11 Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.

Ошибка №12 При этом силикатный или дырчатый кирпич применять запрещается.

ПНД труба для кабеля: надежная защита электрокоммуникаций

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Варианты укладки трубы ПНД для прокладки кабеля

Прокладка кабеля под землей в трубе ПНД может осуществляться надземным или подземным способом, или внутри здания.

Независимо от способа укладки защитного кожуха, существуют определенные правила монтажа:

  • температура окружающей среды должна быть не ниже -30°С;
  • при глубине залегания кабеля более 2 м предусматривается бетонный канал с толщиной стенки 80-100 мм;
  • стыковые соединения должны быть герметичными, для этого используются компрессионные муфты, пресс-фитинги или стыковая сварка;
  • кабели разных сетей не должны располагаться в полости одного канала;

ПНД труба для кабеля: надежная защита электрокоммуникаций
Кабели разных сетей располагают в отдельных каналах.

  • запрещается изгиб трубы под острым углом, это может привести к возникновению излома изделия;
  • длина участка между коробами не должна быть больше 25 м;
  • при прокладке кабеля открытым способом вне здания, необходимо применять гофру ПНД черного цвета, которая стойко воздействует ультрафиолетовому излучению;
  • для оттока конденсата, труба должна быть уложена с наклоном в сторону протяжных коробок, где будет собираться влага.

Прокладка кабеля в ПНД трубе внутри здания выполняется в следующей последовательности:

  • выполнение разметки трассы прокладки кабеля;
  • создание штроб в ограждающих элементах помещения (при необходимости);
  • крепление трубы к ограждающим конструкциям здания. При укладке вдоль стен или по потолку применяются специальные держатели с защелками. Крепление к потолку осуществляется посредством металлических скоб;
  • соединение участков трубопровода;
  • заделка отверстий. Для широких и глубоких каналов используется цементный раствор. Для заделки небольших отверстий можно воспользоваться штукатуркой;
  • протягивание кабельных коммуникаций внутри канала, которые должны находиться в свободном состоянии без натяжения.

ПНД труба для кабеля: надежная защита электрокоммуникаций

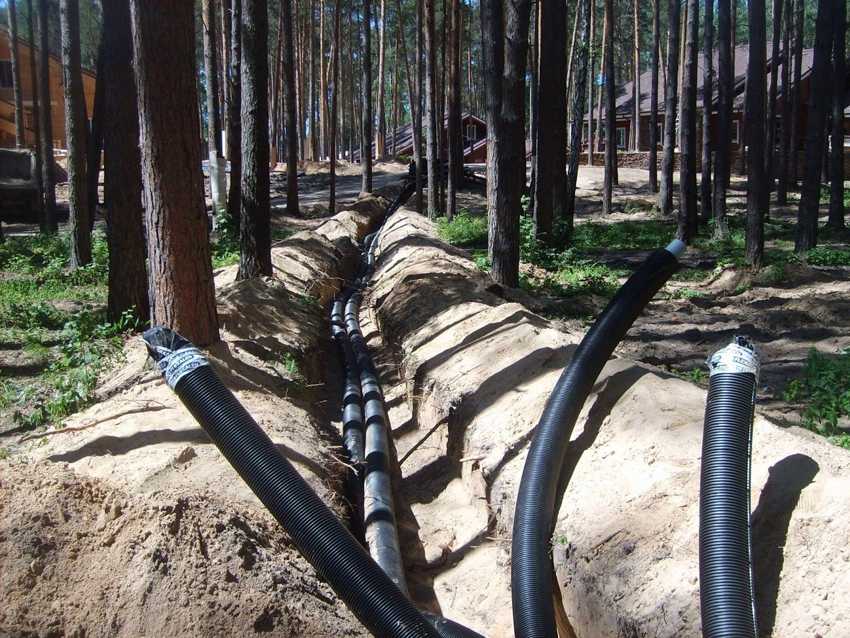

Трубы ПНД для прокладки кабеля размещаются в предварительно вырытых траншеях.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

  • Монтаж можно производить при температурах не ниже -30°С.
  • При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
  • Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Рекомендуем ознакомиться: Как устранить свищ в металлической или пластиковой трубе

ПНД труба для кабеля: надежная защита электрокоммуникаций

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

  • Производится разметка будущей трассы прокладки.
  • Осуществляется выемка грунта на необходимую глубину.
  • На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
  • На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
  • В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
  • Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

ПНД труба для кабеля: надежная защита электрокоммуникаций

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Труба ПВХ для электропроводки – как обстоит дело с альтернативами?

Пластиковые трубы для электропроводки в скрытом монтаже используются широко и повсеместно. Это обусловлено следующими ремонтными преимуществами, которые имеют труба ПВХ для электропроводки, жесткие ПНД «трубопроводы» и прочие изделия на пластиковой основе:

Коррозийная стойкость и невосприимчивость к химически активным веществам;
Легкость
По сравнению с металлической трубой, пластиковая легче в 5-7 раз, а это значительно упрощает монтаж, что немаловажно при высотных работах, на потолках, в местах с ограниченным доступом;
Возможность гибкой укладки

Пользоваться таким свойством пластиковых труб следует с осторожностью, т.к
по нормативам ГОСТ и ПУЭ расположение проводников внутри стен «должно быть прямолинейным и предсказуемым снаружи везде, где это возможно«;
Возможна самостоятельная прокладка пластиковой защиты кабелей и проводов, причем с минимальным ремонтным опытом. Сварочные стыки стальных труб предполагают наличие специализированного оборудования и навыков;
Низкая стоимость электромонтажных работ и отсутствие вредных выделений в атмосферу – не лишнее качество для жилых помещений.. Различия между типами пластиковых труб обусловлены формулой их состава

Популярные статьи  Тандыр своими руками: способы изготовления настоящей узбекской печи

Труба ПНД для электропроводки изготовлена из полиэтилена низкого давления, она отличается наилучшими показателями стойкости к любой коррозии. Во влажной среде, для прокладки кабелей под крышей с сомнительной надежностью ПНД-труба будет оптимальна. ПВД-пластикат означает полиэтилен высокого давления, он максимально прочен к ударам и изгибам, но чувствителен к окислению и вообще воздействию газов. Полиэтиленовые трубы экономичны, но сама технология их выпуска предусматривает толстые стенки, так что дешевизна получается виртуальной

Различия между типами пластиковых труб обусловлены формулой их состава. Труба ПНД для электропроводки изготовлена из полиэтилена низкого давления, она отличается наилучшими показателями стойкости к любой коррозии. Во влажной среде, для прокладки кабелей под крышей с сомнительной надежностью ПНД-труба будет оптимальна. ПВД-пластикат означает полиэтилен высокого давления, он максимально прочен к ударам и изгибам, но чувствителен к окислению и вообще воздействию газов. Полиэтиленовые трубы экономичны, но сама технология их выпуска предусматривает толстые стенки, так что дешевизна получается виртуальной.

Трубы из поливинилхлорида (ПВХ) выпускаются в стандартном жестком виде и в форме гофрированных гибких рукавов. Их главными достоинствами считаются прекрасная прочность, жесткость и минимальное линейное расширение при укладке и эксплуатации. Большой диапазон диаметров (от 15 до 63 мм), широкий выбор переходников и прочей фурнитуры, сочетаемость гофра и прямых труб позволяет уложить всю электропроводку в один и тот же материал. Температурная стойкость и пожаробезопасность у ПВХ-труб выше. Им не страшны перепады температур от -25 ˚C до + 60 ˚C.

В большинстве работ по капитальной замене проводки используются именно ПВХ-трубопроводы. Они оптимальны с точки зрения длительного характера эксплуатации и надежной защиты силовых проводов. В деревянных стенах следует защищать кабели металлическими трубами, в помещениях с высокой влажностью – полиэтиленовыми. При разработке электрификации сложных и/или протяженных объектов можно (и нужно!) использовать различные типы труб для электропроводки.

В наше время деревянные дома – это уже норма. Каждый хочет жить в экологически чистом доме, но при этом современный человек не желает отказываться от удобств современности. Речь идет об освещении, использовании бытовой техники, компьютеров и т.д. Все это станет возможным только в том случае, если проложить внутри дома электрические провода, установить выключатели и розетки, распределительные щитки. Когда речь идет о деревянном доме, который легко воспламеняется и горит, к монтажу проводки выдвигаются особые требования, соблюдения которых – залог безопасности всех жильцов. Разберемся, как правильно выполнить монтаж электропроводки в деревянном доме и что при этом обязательно учесть. Материал поможет оценить свои силы и определиться, возможно ли выполнить все работы своими руками или придется звать на помощь профессионала.

ВИДЫ ТРУБ, ИСПОЛЬЗУЕМЫХ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

Для защиты кабеля могут использоваться трубопроводы, изготовленные из различных материалов. Каждый из видов трубной продукции обладает своими особенностями, на которых стоит остановиться более подробно.

Прокладка кабеля в стальных трубах.

Сталь является наиболее прочным материалом, поэтому наиболее успешно справляется с задачей защиты проводников от внешних механических воздействий. Для защиты от коррозии, трубная поверхность покрывается краской на влагоустойчивой основе как снаружи, так и изнутри.

При закладке трубы в стены или перекрытия, наружная трубная поверхность не окрашивается. Таким способом достигается лучшая адгезия с цементным раствором.

Стальная труба не только защищает электрические кабели от повреждений, но и служит экраном для электромагнитного излучения. Благодаря этому нейтрализуется электромагнитное поле, излучаемое проводниками с током, находящимися в трубе. Если трубное изделие защищает кабельные связи схем автоматики, то при этом осуществляется их защита от внешних электромагнитных полей.

К недостатку труб из стали можно отнести их жёсткость, создающую неудобство при прокладке. Нормы ПУЭ запрещают использование стальных труб в помещениях с повышенной влажностью.

Полиэтиленовые трубы.

Прокладка кабеля в трубе из пнд идеально подходит для подземного монтажа кабельных линий. Полиэтилен низкого давления (пнд) значительно уступая стали по механической прочности превосходит её по коррозионной стойкости и способности противостоять воздействиям химически агрессивных веществ.

Полиэтилен обладает высокой устойчивостью к низким температурам — его предел морозостойкости составляет -45°С.

Применение трубных изделий из полиэтилена целесообразно применять при отсутствии угрозы внешних механических воздействий, в тех случаях, когда требуется защита от влаги и химически активных реагентов.

Прокладка кабеля в гофрированных трубах из ПВХ.

Данные изделия обладая всеми лучшими свойствами полиэтиленовой защиты к тому же весьма гибки, что создаёт повышенные удобства при их прокладке. Наиболее часто гофрированные пвх изделия применяются при прокладке проводки открытого типа.

К негативным свойствам пвх относятся его низкая морозостойкость и потеря механических качеств при длительном воздействии ультрафиолетового излучения. Данное обстоятельство делает применение поливинилхлоридной защиты целесообразным только для внутренней электрической проводки.

Кабель КГЛ

При установке изделий, нельзя допускать попадания грязи, пыли, масляных растворов

Важно соблюдать наклон не менее чем в 2 градуса в направлении коробов. Соблюдение данной рекомендации позволяет избежать скопления воды в трубах. Нельзя производить крепление при помощи сварки

Для фиксации лучше применять строительные скобы, хомуты или накладки

Нельзя производить крепление при помощи сварки. Для фиксации лучше применять строительные скобы, хомуты или накладки.

Далее нужно уплотнить каждое соединение, после чего выполнить установку электрического оборудования. Заключительным этапом выступает затяжка, после чего необходимо убедиться в чистоте труб. При обнаружении загрязнений, установки продуваются сжатым воздухом. Шнуры собирают в одном месте и жилы привязывают к проволоке. Далее кабель протягивают по трубам.

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

  • Материал трубы представляет собой диэлектрик (не требует заземления).
  • Изделие обладает хорошей прочностью.
  • Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Популярные статьи  Как быстро и эффективно почистить матрас от пятен и запаха в домашних условиях

Прочие эксплуатационные характеристики:

  • Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
  • Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
  • Диапазон температур от -25 до 70°С.
  • ПНД трубы экологичны, не выделяют вредных веществ.
  • Трубы легко гнутся без потери эксплуатационных качеств.
  • Обладают высокой эластичностью, способны восстанавливать линейный размер.
  • Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Это интересно: Компьютерные колонки трещат: в чем причина?

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

  1. При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
  2. Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.
  3. Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

  • срок эксплуатации в нормальных условиях составляет до 50 лет;
  • отдельные участки можно соединять без применения сварочного аппарата;
  • имеют небольшой вес по сравнению с защитными футлярами из металла;
  • не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
  • не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
  • сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
  • не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.

Особенности труб из ПНД

Особенности применения труб из ПНД:

  • У труб ПНД очень простой монтаж;
  • Для прокладки кабелей электрических сетей подходят трубы с гофрой;
  • Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
  • Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
  • У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.

Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.

Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.

Преимущества труб из полиэтилена низкого давления:

  • Высокий срок службы (изготовители заявляют 50 лет);
  • Для соединения отдельных труб не требуется сварка;
  • Легкая конструкция;
  • С течением времени изделие не теряет свои эксплуатационные характеристики;
  • На трубы ПНД внешние факторы не оказывают негативное воздействие;
  • Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
  • Широкий диапазон рабочих температур — от -25 oC до +70oC;
  • Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
  • Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.

Это интересно: Как от провода на свет подключить розетку и еще один провод на свет?

Способы прокладки электрического кабеля

Технические особенности укладки труб ПНД зависят от месторасположения кабеля и условий его эксплуатации. Это влияет и на перечень используемого оснащения и необходимых комплектующих деталей.

Монтаж в ограждающих конструкциях

Внутри помещений электрическая проводка с применением труб ПНД прокладывается следующим образом:

  1. намечают расположение кабеля;
  2. фиксируют трубу, причем к полу она может прикрепляться с помощью металлических скоб, а к потолку или стенам — специальными держателями с защелкой;
  3. протягивают кабель так, чтобы он располагался свободно, без натяжения;
  4. конструкцию на полу заливают бетонной стяжкой, а в стене или потолке заделывают штукатуркой или другими материалами, в зависимости от диаметра защитного футляра.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Прокладка кабеля с применением труб ПНД по полу

ПНД труба позволяет:

  • сократить протяженность электропроводки;
  • осуществлять ремонтные работы и перетяжку кабеля без повреждения поверхности потолков и стен.

При монтаже коммуникаций внутри помещения возможно использование различных соединительных деталей для фиксации отдельных участков защитного кожуха: отводов, муфт и других комплектующих. Однако чаще всего востребованы гофрированные элементы для поворотов в местах вхождения трубы в плиту перекрытия или перехода с пола на стену. В этом случае труба ПНД для электропроводки должна быть изогнута под углом 90⁰, а это невозможно без смятия и деформации материала.

Популярные статьи  Проекты одноэтажных домов размером 12 на 9

Согласно действующим нормам для монтажа скрытой электропроводки, которая располагается внутри полов или стен из негорючих материалов, разрешается использовать гладкие или гофрированные трубы ПНД.

Укладка в грунте с рытьем траншеи

Такая технология востребована при прокладке коммуникаций на дачных участках. Прежде чем приступать к работе, следует осмотреть кабель и проверить целостность оболочки. При ее повреждении защитная функция труб ПНД окажется бесполезной.

Затем в процессе укладки выполняют следующие операции:

  1. делают разметку и копают траншею нужной глубины;
  2. помещают в нее трубу ПНД с протяжкой или без нее нужного диаметра;
  3. протягивают кабель и укладывают его таким образом, чтобы он располагался без натяжения;
  4. засыпают трубу сначала слоем песка толщиной 10 см, а затем грунтом примерно на 15 см.

Для быстрого обнаружения месторасположения кабеля можно над ним уложить специальную сигнальную ленту.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Прокладка кабеля с применением труб ПНД в грунте

При использовании труб ПНД для прокладки силовых сетей в грунте желательно исключить применение муфт и других соединительных элементов, так как это затрудняет обеспечение герметизации. Однако при выводе кабеля в строение фитинги просто необходимы.

Для прокладки кабеля на прямолинейном отрезке следует использовать цельные куски сечением не менее 4 мм. Если участок имеет слишком большую длину, то для затягивания электропроводки следует использовать упругую проволоку из металла или специальную протяжку из капрона. Их сначала запускают внутрь трубы, а затем затягивают привязанный кабель.

Бестраншейная прокладка

Для прокладки электрокабеля, который располагается в труднодоступных местах, используется бестраншейная технология. Чаще всего она востребована коммунальными службами, так как выполняется с привлечением сложной техники и специального оснащения.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Способ горизонтального бурения

Суть метода заключается в горизонтальном направленном бурении, которое позволяет прокладывать подземные коммуникации без нарушения поверхностного слоя грунта. Сначала изучают состав почвы и получают разрешение на проведение земляных работ. Затем выполняется прокладка кабеля в трубе ПНД, которая включает следующие этапы:

  1. Бурение пилотной скважины. Прокол грунта осуществляется с помощью буровой головки, которая имеет скос в передней части и встроенное излучение. При ее вхождении в землю сквозь специальные отверстия подается раствор, заполняющий скважину. Он снижает риск обвала и охлаждает нагревающийся инструмент.
  2. Расширение скважины. Выполняется риммером, который заменяет буровую головку.
  3. Укладка труб ПНД с кабелем внутри. Они затягиваются в скважину при помощи буровой установки.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Прокладка кабеля методом горизонтального бурения

Главным недостатком горизонтального направленного бурения грунта является сложность его выполнения, поэтому для таких работ заключают договор с организацией, которая специализируется на подобной деятельности и имеет необходимое оборудование.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Установка для горизонтального бурения

Прокладка кабеля с применением труб ПНД позволяет обеспечить надежную его защиту в течение длительного периода времени, достаточно только соблюдать технологию монтажа силовых линий и других коммуникаций.

Магнитное приспособление

Принцип работы данной протяжкой предельно прост. Необходимо закрепить специальный магнит на протягиваемом проводе или шнуре, он реагирует на внешний магнит, который будет использовать монтажник. Все, что необходимо — просунуть легкий нейлоновый тросик с магнитным наконечником в трубу и перемещая магнит по внешней стороне трубы протащить трос через трубу. С противоположного конца прикрепить нить к кабелю и вытащить его обратно.

Способ применяют для протяжки провода в полостях стен, полов, потолков и в трубах ПНД значительного метража. Существуют магнитные приспособления для протяжки в кабельных каналах малой длины. К концу кабеля крепится магнитный наконечник, реагирующий на магнит, закрепленный на пластиковом стержне чтобы протянуть провод в трубе.

Виды технических труб ПНД для кабелей

Укладка любых инженерных коммуникаций, связанных с электропроводкой, требует безукоризненного выполнения, строго прописанных норм и правил. Обычно, труба ПНД техническая для кабеля выбирается исключительно под определенные условия эксплуатации. Отступление от требований может быть чревато серьезными последствиями.

Такие магистральные каналы разделяются на технические и электротехнические. Эти типы, отличаются областью применения, назначением, а также техническими показателями.

Гладкие технические трубы ПНД для кабеля

Гладкие трубы ПНД для электромонтажных работ изготавливаются с применением вторичного сырья, что существенно снижает затраты на производство, а также минимизирует вредоносное воздействие на окружающую среду. Как негативный фактор, такая технология изменяет характеристики и цветность конечного продукта, однако – это незначительно влияет на рабочие показатели.

Область применения данного типа труб довольно специфична – обычно их применяют для разводки коммуникаций по стенам или полам помещений.

На практике это выглядит примерно так: ПНД труба электротехническая гладкая монтируется в стеновую штробу или основание половой стяжки. Далее, выводятся концы магистрали на места, после этого, штроба закрывается. Таким образом, образуется свободный канал для проводов, коммуникаций. Конечным этапом выполняется протяжка силовых жил, обрезаются лишние края, устанавливаются контрольные заглушки, служащие для уплотнения выводов.

ПНД труба для кабеля: надежная защита электрокоммуникаций

Электротехнические трубы

Второй распространенный тип, часто используется в качестве подземного трубопровода, укладки силовых и коммуникационных кабелей. Основное применение лежит в использовании кабелей до 1 кВт мощностью.

Особенная, гофрированная конструкция, позволяет трубе ПНД выдерживать большие нагрузки, что является незаменимым фактором при подобных работах.

Примечательно. Каждая оболочка имеет свое предназначение – внешняя, представляет собой армированный корпус и служит прочной основой для поддержания формы изделия. Внутренняя часть, создана из материала другого типа. Она гладкая и играет роль скользящего слоя, для облегчения протяжки проводов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
