Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Общее описание

Плитами перекрытия называется разновидность железобетонных изделий (ЖБИ), предназначенных для установки в качестве разделителей этажей или формирования потолка при одноэтажном строительстве. Как строительный материал представляют собой плоские блоки со строго заданными геометрическими параметрами и обладают широким спектром положительных эксплуатационных характеристик.

Технология их производства была разработана в середине XX века и за время использования претерпела не так много изменений, при этом за десятилетия эксплуатации материал зарекомендовал себя в качестве простого в работе и надёжного варианта. При условии соблюдения технологий монтажа и использования специальной техники, с помощью плит можно выполнять большие объёмы работ, что является одним из главных преимуществ ЖБИ этой категории.

Марки пустотных плит перекрытия

Существующие марки пустотных перекрывающих плит: 1ПК (ПК), 2ПК, 3ПК, 4ПК, 5ПК, 6ПК, 7ПК, ПГ, ПБ. Буквами обозначается:

  • тип изделия — пустотная плита перекрытия;
  • форма отверстия — круглое, грушевидное и т. п.;
  • количество сторон опирания, например, Т или Ч — три или четыре стороны, соответственно.
  • реальная длина (дм), которая меньше ГОСТовской на 20 мм;
  • реальная ширина (дм), которая меньше стандарта на 10 мм;
  • несущая способность, например, цифра 3 соответствует 300 кг/м2.

Последние буквы в маркировке обозначают:

  • АтV — армирование нижней рабочей части изделия осуществлено преднапряженной арматурой категории АтV;
  • т — при изготовлении применялся тяжелый бетон;
  • а — имеются уплотняющие вкладыши в отверстиях на торцах.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

  • ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
  • ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
  • НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
  • НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

  1. В металлическую опалубку укладывают арматуру.
  2. Производят бетонирование металлической формы.
  3. Для удаления пузырьков воздуха производят вибрацию всей формы.
  4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
  5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

  1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
  2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
  3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
  4. Производят сушку изделий.
  5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Критерий

ПК

ПБ

Несущая способность, кгс/м2

Стандартная – 800

Более широкий диапазон – от 300 до 1600.

Максимальная длина, м

7,2

12

Марка бетона

М200-М400

М400-М500

Использование предварительно напряженной арматуры

При длине от 4,2 м.

Для всех конструкций вне зависимости от длины.

Вес пустотной плиты перекрытия

Более легкие – на 4-6% легче, чем ПБ.

Тяжелее ПК.

Качество поверхности

Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.

Минимальное количество дефектов, что позволяет экономить на отделочных работах.

Способы опирания

Выпускаются в нескольких видах:

  • ПК – опирание на 2 стороны;
  • ПКТ – опирание на 3 стороны;
  • ПКК – опирание на 4 стороны.

Могут опираться только на 2 стороны.

Прочие важные особенности

  • Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия).
  • Наличие монтажных петель облегчает транспортировку и монтаж.
  • Идеальные геометрические размеры с минимальными допусками.
  • Большой выбор типоразмеров с шагом 100 мм.
  • Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Сравнение пустотных плит ПК и ПБ

Пример 1.1 Сбор нагрузок на плиту перекрытия жилого здания | Строительный справочник

Требуется собрать нагрузки на монолитную плиту перекрытия жилого дома. Толщина плиты 200 мм. Состав пола представлен на рис. 1.

Решение

Определим нормативные значения действующих нагрузок. Для удобства восприятия материала постоянные нагрузки будем обозначать индексом q, кратковременные — индексом ν, длительные — индексом p.

Жилые здания относятся ко II уровню ответственности, следовательно, коэффициент надежности по ответственности γн = 1,0. На этот коэффициент будем умножать значения всех нагрузок. (Для выбора коэффициента см. статью Коэффициент надежности по ответственности зданий и сооружений)

Сначала рассмотрим нагрузки от плиты перекрытия и конструкции пола.  Эти нагрузки являются постоянными, т.к. действуют на всем протяжении эксплуатации здания.

1. Объемный вес железобетона равен 2500 кг/м3 (25 кН/м3). Толщина плиты δ1 = 200 мм = 0,2 м, тогда нормативное значение нагрузки от собственного веса плиты перекрытия составляет:

q1 = 25*δ1*γн = 25*0,2*1,0 = 5,0 кН/м2.

2. Нормативная нагрузка от звукоизоляционного слоя из экструдированного пенополистирола плотностью ρ2 = 35 кг/м3 (0,35 кН/м3) и толщиной δ2 = 30 мм = 0,03 м:

q2 = ρ2*δ2*γн = 0,35*0,03*1,0 = 0,01 кН/м2.

3. Нормативная нагрузка от цементно-песчаной стяжки плотностью ρ3 = 1800 кг/м3 (18 кН/м3) и толщиной δ3 = 40 мм = 0,04 м:

q3 = ρ3*δ3*γн = 18*0,04*1,0 = 0,72 кН/м2.

4. Нормативная нагрузка от плиты ДВП плотностью ρ4 = 800 кг/м3 (8 кН/м3) и толщиной δ4 = 5 мм = 0,005 м:

q4 = ρ4*δ4*γн = 8*0,005*1,0 = 0,04 кН/м2.

5. Нормативная нагрузка от паркетной доски плотностью ρ5 = 600 кг/м3 (6 кН/м3) и толщиной δ5 = 20 мм = 0,02 м:

q5 = ρ5*δ5*γн = 6*0,02*1,0 = 0,12 кН/м2.

Суммарная нормативная постоянная нагрузка составляет

q = q1 + q2 + q3 + q4 + q5 = 5 + 0,01 + 0,72 + 0,04 + 0,12 +5,89 кН/м2.

Расчетное значение нагрузки получаем путем умножения ее нормативного значения на коэффициент надежности по нагрузке γt.

ν1p = ν1*γt = 1,5*1,3 = 1,95 кН/м2.

Длительную нагрузку от людей и мебели получаем путем умножения ее полного значения на коэффициент 0,35, указанный в табл. 6, т.е:

р1 = 0,35*ν1 = 0,35*1,5 = 0,53 кН/м2;

р1р = р1*γt =0,53*1,3 = 0,69 кН/м2.

Популярные статьи  Ворота Hormann: преимущества и особенности управления

Полученные данные запишем в таблицу 1.

Помимо нагрузки от людей необходимо учесть нагрузки от перегородок. Поскольку мы проектируем современное здание со свободной планировкой и заранее не знаем расположение перегородок (нам известно лишь то, что они будут кирпичными толщиной 120 мм при высоте этажа 3,3 м), принимаем эквивалентную равномерно распределенную нагрузку с нормативным значением 0,5 кН/м2. С учетом коэффициента γн = 1,0 окончательное значение составит:

р2 = 0,5*γн = 0,5*1,9 =0,5 кН/м2.

При соответствующем обосновании в случае необходимости нормативная нагрузка от перегородок может приниматься и большего значения.

Коэффициент надежности по нагрузке γt = 1,3, поскольку перегородки выполняются на строительной площадке. Тогда расчетное значение нагрузки от перегородок составит:

р2р = р2*γt = 0,5*1,3 = 0,65 кН/м2.

(Для выбора плотности основных строй материалов см. статьи:

Для удобства все найденные значения запишем в таблицу сбора нагрузок (табл.1).

 Таблица 1

Сбор нагрузок на плиту перекрытия

В нашем примере сейсмические, взрывные и т.п. воздействия (т.е. особые нагрузки) отсутствуют. Следовательно, будем рассматривать основные сочетания нагрузок.

I сочетание: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная).

При учете основных сочетаний, включающих постоянные нагрузки и одну временную нагрузку (длительную или кратковременную), коэффициенты Ψl, Ψt вводить не следует.

Тогда qI = q + ν1 = 5,89 + 1,5 = 7,39, кН/м2;

qIр = qp + ν1p = 6,63 + 1,95 = 8,58 кН/м2.

II вариант: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная) + нагрузка от перегородок (длительная).

Для основных сочетаний коэффициент сочетаний длительных нагрузок Ψl принимается: для первой (по степени влияния) длительной нагрузки — 1,0, для остальных — 0,95. Коэффициент Ψt для кратковременных нагрузок принимается: для первой (по степени влияния) кратковременной нагрузки — 1,0, для второй — 0,9, для остальных — 0,7.

Поскольку во II сочетании присутствует одна кратковременная и одна длительная нагрузка, то коэффициенты Ψl и Ψt = 1,0.

qII = q + ν1 + p2 = 5,89 + 1,5 + 0,5 =7,89 кН/м2;

qIIр = qр + ν1р + p2р = 6,63+ 1,95 + 0,65 =9,23 кН/м2.

Совершенно очевидно, что II основное сочетание дает наибольшие значения нормативной и расчетной нагрузки.

Основные типы и размеры пустотных плит перекрытия

Еще совсем недавно регулировал процесс производства пустотных плит перекрытия ГОСТ 9561-91, согласно которому изделия имели особую маркировку. В паспорте к строительному материалу прилагался сертификат с указанием габаритов, марки используемого в производстве бетона и нагрузки, на которую рассчитана плита.

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Пустотные плиты могут иметь разные показатели ширины, толщины и длины

Указанный ГОСТ был разработан еще в советские времена и, очевидно, нуждался в доработке. Поэтому с 1 июня 2017 года введён в действие новый стандарт, действующий на территории Российской Федерации. По международному ГОСТ 9561-2016 пустотные плиты перекрытия отличаются новыми правилами транспортировки, методами контроля и общими техническими требованиями. Именно эти нормы сейчас являются основополагающими при разработке изделий и технических условий, а также при подготовке типовой проектной документации.

Это интересно! Нормы, регулирующие процесс производства пустотных плит перекрытия серии 1.141-1, были разработаны еще Госстроем СССР 28 мая 1970 года и по сей день остаются актуальными на территории России.

Пустотные железобетонные плиты перекрытия повсеместно используются при постройке сборного типа зданий. В зависимости от особенностей производства изделия делятся на круглопустотные и безопалубочные плиты. Ширина пустотной плиты перекрытия имеет несколько значений:

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Пустотные плиты перекрытия делятся на безопалубочные и круглопустотные

  • 1 м;
  • 1,2 м;
  • 1,5 м;
  • 1,8 м.

Толщина пустотной плиты перекрытия в основном неизменная и составляет 22 см, хотя можно встретить и варианты толщиной 16 или 30 см. Длина может изменяться в зависимости от способа изготовления, что никак не сказывается на надёжности строительного материала. В основном показатели длин находятся в диапазоне от 1,7 до 9 м.

Таблица размеров и цен пустотных плит перекрытий:

Параметры: длина, ширина, высота, м Минимальная цена, руб./шт. Максимальная цена, руб./шт.
1780х990х220 2780 3469
2080х990х220 3483 3766
2580х990х220 3840 4356
3180х1490х220 5601 7766
3780х1190х220 5619 7493
5380х990х220 6886 7938
7180х1490х220 12843 18686

В отдельную группу можно выделить облегчённые межэтажные плиты, которые имеют маркировку ПНО. Основное отличие от стандартных плит – высота, которая равняется не 22, а 16 см.

Таблица размеров, цен облегчённых плит перекрытия:

Размер пустотелых плит перекрытия: длина, ширина, высота, м Цена, руб./шт.
1580х990х160 2173
1780х1190х160 2584
1780х1490х160 3294
2080х1490х160 3812
2980х990х160 3257

Монтаж пустотных плит перекрытия

Главным условием качественной установки панелей, является строгое соблюдение расчетных параметров опирания на стены. Недостаточная площадь опирания приводит к разрушению материала стены, а излишняя – к повышенным теплопотерям через холодный бетон. Монтаж плит перекрытия должен выполняться с учетом минимально допустимой глубины опирания:

  • на кирпич — 90 мм;
  • на пенобетонные и газобетонные блоки — 150 мм;
  • на стальные конструкции — 70 мм;
  • на железобетон — 75 мм;

Максимальная глубина заделки плит в стены не должна быть больше 160 мм (кирпич и легкие блоки) и 120 мм (бетон и железобетон). Перед монтажом у каждой плиты нужно заделать пустоты (легким бетоном на глубину не менее 12 см). Класть панель «на сухую» запрещается. Для равномерной передачи нагрузки на стенах перед укладкой расстилают растворную «постель» толщиной не более 2 см.

Кроме соблюдения нормативных глубин опирания, при монтаже плит перекрытия на хрупкие блоки их газо или пенобетона, под ними следует уложить монолитный бетонный армированный пояс. Он исключает продавливание блоков, но требует хорошего наружного утепления для устранения мостиков холода.

В процессе монтажа следует постоянно контролировать отклонение разности отметок лицевых поверхностей у смежных панелей. Делать это нужно в швах. Не слушайте строителей, которые ставят панели «ступеньками» и говорят вам, что ровнее их положить невозможно.

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Строительные нормы устанавливают следующие допуски в зависимости от длины плит:

  • до 4 метров – не более 8 мм;
  • от 4 до 8 метров – не более 10 мм;
  • от 8 до 16 м – не более 12 мм.

Плита перекрытия — это железобетонное изделие, укрепленное арматурой, необходимое для создания несущей конструкции в здании. Она бывает: пустотной, сплошной и ребристой.

Плита перекрытия изготавливается из бетона тяжелых марок, плотного силикатного бетона либо же плотного конструкционного бетона. В первую очередь они применяются для возведения несущей части перекрытия панельных зданий. Независимо от вида плиты и ее веса, нагрузка не может превышать 6,0 кПа.

Размеры и вес

От размеров пустот зависят эксплуатационные характеристики перекрывающего элемента. Диаметр круглых отверстий в плите колеблется в диапазоне от 140 мм до 203 мм. Чем меньше эта величина, тем прочнее изделие. На прочность влияет толщина перекрытия. Это значение равно 22 см. Есть более массивные продукты, например, плита 6ПК, толщина которой 30 см. Облегченные модификации производятся из легкого бетона и имеют толщину 160 мм. Такими плитами сооружают межэтажные перегородки для газоблочных или пенобетонных стен.

Стандартные размеры:

  • длина варьируется в пределах 1,5—16 м;
  • ширина бывает 1, 1,2, 1,5 и 1,8 м;
  • масса колеблется в диапазоне от 500 кг до 4 тонн.

Несущая способность таких изделий имеет стандартную величину, равную 800 кг/м2. Но встречаются межэтажные перегородки, рассчитанные на нагрузку 1200—1250 кг/м2.

Укладка плит перекрытия на фундамент: правила установки

При строительстве зданий из кирпича, пенобетонных или газобетонных блоков обычно выполняют укладку плит перекрытия на фундамент или стены цокольного этажа.

Популярные статьи  Дизайн спальни 12 кв. м: как сделать небольшую комнату уютной и комфортной

Если фундаментное основание или цоколь выполнен из фундаментных блоков, а не представляют собой монолит, требуется усилить конструкцию монолитным бетонным армопоясом. За счет этого:

  • нагрузка от перекрытия станет распределяться равномерно;
  • у ленточного фундамента увеличится прочность на изгиб;
  • будет выровнен обрез фундамента, что позволит правильно расположить плиты;
  • повысится жесткость здания, его стойкость к небольшим подвижкам грунта.

Фундаментные блоки изготавливаются без армирования, поэтому они теряют прочность при нагрузках на изгиб. Именно такие нагрузки возникают, когда на конструкции из блоков укладывают плиты перекрытия, так как опорой служит не вся ширина блока, а только полоса с внутренней стороны.

Избежать риска разрушения фундамента или стен цоколя помогает армирование монолитного бетонного пояса. Согласно нормативам, его толщина должна составлять 200 мм, материалом изготовления служит бетон В20. Пространственный арматурный каркас состоит из четырех прутов, уложенных вдоль стены и соединенных между собой по вертикали и горизонтали стальными стержнями.

Подготовка к монтажу

Согласно правилам укладки плит перекрытия на фундамент и цоколь, минимальная величина опирания составляет:

  1. для бетонного основания – 60 мм;
  2. для кирпичного цоколя:
  • 70 мм для плит длиной до 4000 мм;
  • 90 мм для плит длиной свыше 4000 мм.

Рекомендуется во всех случаях увеличить величину опирания до 120 мм чтобы повысить прочность постройки. Такой подход позволяет обеспечить необходимый запас на случай, если плиты будут уложены с небольшим смещением.

При укладке плит перекрытия на цоколь или фундамент опираться они должны только короткими сторонами. Использование промежуточных опор не даст железобетонной плите нормально работать под нагрузками, и в дополнительной точке опирания конструкция будет разрушаться.

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Торцы плит требуется теплоизолировать, чтобы исключить возникновение мостиков холода – это грозит выпадением конденсата, высокими теплопотерями здания и большими расходами на отопление в холодный сезон. Минеральную вату и пенопласт необходимо обернуть в полиэтиленовую пленку для защиты от влаги, экструдированный пенополистирол в гидроизоляции не нуждается.

Перед началом монтажных работ требуется определить место для установки грузоподъемной техники – нельзя допустить, чтобы грунт сместился под ее тяжестью и давил на стенку фундамента или цоколя с риском ее разрушить. Сам монтаж осуществляется по общим правилам, описанным выше.

Какие виды нагрузок воздействуют на изделие?

Нагрузки на горизонтальные несущие конструкции образовываются за счет массы строительных и отделочных материалов, а также в результате внешних воздействий на конструкции здания (например, ветер, снег)

Важной операцией при проектировании домов является сбор воздействующих нагрузок.. На перекрытие воздействуют 2 основных вида нагрузок:

На перекрытие воздействуют 2 основных вида нагрузок:

  • Постоянные – действуют на протяжении всего срока эксплуатации (вес всех вышерасположенных строительных конструкций, отделочных материалов, инженерных коммуникаций и оборудования).
  • Временные – вызваны определенными действиями (снеговые, ветровые, нагрузки от перемещения людей, мебели и других предметов в здании).

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Рисунок 6. Основные виды нагрузок

Ограждения и заборы

Последним видом бетонных плит, закрывающим наш обзор, являются плиты ограждения. На сегодня они являются самым практичным, недорогим и доступным решением для ограничения доступа на территории большой площади.

Они не боятся влаги, всепогодные, долговечные и требуют к себе минимум затрат на монтаж, содержание и обслуживание. Установка осуществляется быстро и без особых затрат. При этом дизайнерские решения производителя готовы подарить вашему ограждению достаточно презентабельный вид.

Плиты бетонные для ограждения и заборов

К вопросу изготовление бетонных плит своими руками

В последние годы, когда наблюдается настоящий бум частного строительства большую популярность получили бетонные плиты, исполняющие роль единого фундамента. В простонародье такие конструкции называют «подушка».

Суть данного способа заключается в:

  • Подготовке площадки под дом;
  • Установке опалубки по периметру;
  • Армировании (вязании арматуры проволокой или скобами);
  • Заливке площади рабочим раствором.

Таким образом, получается бетонная плита-фундамент. Удобство способа заключается в неограниченности размеров, возможности монтажа окон ревизии под систему водоотведения и прочее. Среди достоинств данного способа можно отметить: отсутствие процедуры покупки, доставки, выгрузки и установки тяжеловесных конструкций.

Подобные конструкции могут быть также использованы при сооружении гаражей, сараев и других всевозможных хозяйственных построек.

Бетонные плиты сегодня — это одновременно: и необходимо, и удобно, и надежно. Многообразие по форме и назначению, цене и дизайну сделали их одним из самых популярных строительных материалов современности.

Преимущества изделий

Главным фактором, определяющим преимущества перекрывающих конструкций, является наличие пустот:

  1. На изготовление конструкции требуется меньше стройматериала.
  2. За счет заполнения пустот воздухом перекрытия отличаются повышенной тепло- и шумоизоляцией.
  3. Отверстия в плитах применяются для прокладки инженерных коммуникаций.
  4. Пустоты снижают массу изделия, поэтому изделие оказывает меньшие нагрузки на фундамент.
  5. Использование предварительно-напряженного арматурного каркаса повышает прочностные и эксплуатационные показатели перекрывающего изделия.
  6. Применение многопустотного стройматериала экономически оправданно и позволяет в сжатые сроки возводить каркас дома.

Многопустотные межэтажные изделия отличаются широким видовым ассортиментом. Изделия отличаются размерами, особенностями конструкции, сферой применения. По форме отверстий к пустотным железобетонным изделиям относятся:

  • плиты с круглыми пустотами;
  • конструкции с овальными полостями;
  • изделия с грушевидными отверстиями;
  • перекрытия с овальными пустотами.
  • кладка по одной стороне;
  • по двум торцевым сторонам;
  • по трем сторонам;
  • по двум боковым и двум торцевым.

Отдельным видом пустотных железобетонных перекрытий является плита ПБ, полученная путем непрерывного безопалубочного формования на длинных стендах. Ее назначение — обеспечение опоры по двум сторонам.

Особенности монтажа сборных перекрытий из многопустотных железобетонных плит

Чтобы перекрытие из плит соответствовало предъявляемым к нему требованиям, необходимо соблюдать определённые правила их монтажа.

Железобетонные пустотные плиты перекрытий конструктивно разработаны так, что опираться на несущие стены или ригели они должны по двум, трём или четырём стенам. Существуют и облегчённые серии плит перекрытий, которые рассчитаны на опирание только 2-мя поперечными сторонами.

При возникновении необходимости защемления их третьей (продольной) стороны необходимо руководствоваться рекомендациями завода-производителя, поскольку та может не иметь усиленного армирования. В этом случае продольные стороны должны находиться во взвешенном состоянии и просто примыкать своей продольной гранью к краю не несущей стены.

Следует помнить, что исходя из оптимального распределения нагрузок, перекрытия необходимо укладывать по меньшему размеру. То есть если дом или его секция 4 на 6 метров, необходимо использовать 4-х метровые плиты. Перегородки не должны доходить по высоте до нижней плоскости плит на 1-1,5 см и уж точно не должны непосредственно подпирать плиты. Несоблюдение этого правила весьма распространено.

Нужно понимать, что конструкция плиты предназначена на работу в определённом режиме нагрузок и возможный прогиб в обратную сторону может привести к тому, что она просто-напросто лопнет. Иногда, пытаясь сэкономить на приобретении двух коротких плит, двойной пролёт перекрывают одной длинной. При этом плита фактически защемляется внутри внутренней, несущей по проекту стены. Но многопустотная плита перекрытия конструктивно совершенно не предназначена для подобных нагрузок. Такое игнорирование строительных норм и правил также может привести к разрушению конструкции (продавливанию плиты).

Бывает, что для упрощения состава работ плиту перекрытия пропускают сквозь наружную стену, образуя вынос для устройства балкона. Помимо уже описанного защемления, при разрезании наружной стены (задача которой сохранять внутреннее тепло) железобетонной плитой образуется не просто мостик холода, а внушительный «теплопровод» наружу. Последствия проявят себя в первые же холода.

Поскольку теплопроводность железобетона гораздо выше, чем у стеновых материалов, чтобы не допустить мостика холода, нельзя чрезмерно увлекаться погружением опорного торца плиты вглубь наружной стены. Тем более разрывать облицовочный слой с утеплителем. Наоборот, в месте опирания торцовая часть плиты дополнительно утепляется. А пустоты обязательно заделывают лёгким бетоном на глубину не менее 120 мм.

Популярные статьи  Использование теплого водяного пола от газового котла в доме: плюсы и минусы

Пустоты в панелях, опирающихся на внутренние несущие стены, начиная с третьего от верха здания перекрытия и ниже заделывают бетоном для предохранения опорных частей плит от разрушения под давлением вышележащих конструкций. Подобные указания обычно даются в проектах.

Глубина опирания торцов железобетонных плит на кирпичные стены должна быть не менее 90-120 мм. Если несущая стена из других блочных материалов (пеноблок, газоблок) следует руководствоваться рекомендациями производителей этих материалов и указаниями проекта.

Вариантов тут несколько. Увеличение величины опирания плиты на стену (до 150 мм), выполнение кирпичной кладки в один ряд по краю стены, отливка армированного железобетонного пояса по типу монолитного ленточного фундамента. Надёжнее всего использовать армированную бетонную подушку (пояс) вдоль края такой стены.

Несущую нагрузку на стены может рассчитать только специалист. Существует очень много факторов, которые без специальных инженерных знаний не просчитаешь. Необходимо помнить, что от правильного расчёта зависит безопасность обитателей дома. Не стоит жалеть денег и обратиться к профессионалу, он посчитает нагрузки и даст необходимые рекомендации.

Главные преимущества использования пустотелых панелей перекрытия

Основными достоинствами, которыми отличается пустотелая плита, считаются:

  1. Уменьшенный вес. При одинаковых размерах пустотной плиты и цельной панели вес первой будет меньше. Наличие пустот не оказывает влияния на снижение запаса прочности, но при этом многопустотные изделия меньше нагружают фундаментную основу здания.
  2. Более доступная стоимость. Цена пустотных плит перекрытия значительно ниже стоимости монолитных панелей, потому как в процессе производства используется меньший объем бетона, что и позволяет сократить производственные затраты.
  3. Улучшенные звуко- и теплоизолирующие свойства. Благодаря наличию пустот образуется воздушная прослойка, которая находится внутри бетонного массива и обеспечивает высокие эксплуатационные свойства.
  4. Сокращённые временные затраты на строительство. Монтажные работы с использованием любого размера пустотных плит осуществляются в довольно сжатые сроки, особенно если сравнивать с возведением монолитной железобетонной конструкции с применением опалубки.
  5. Большой сортамент плит перекрытия. У производителей имеется приличный размерный ряд продукции, где изделия отличаются по параметрам и характеристикам. Большой выбор стандартных размеров позволяет подобрать различные плиты для возведения перекрытий сложных конструкций.

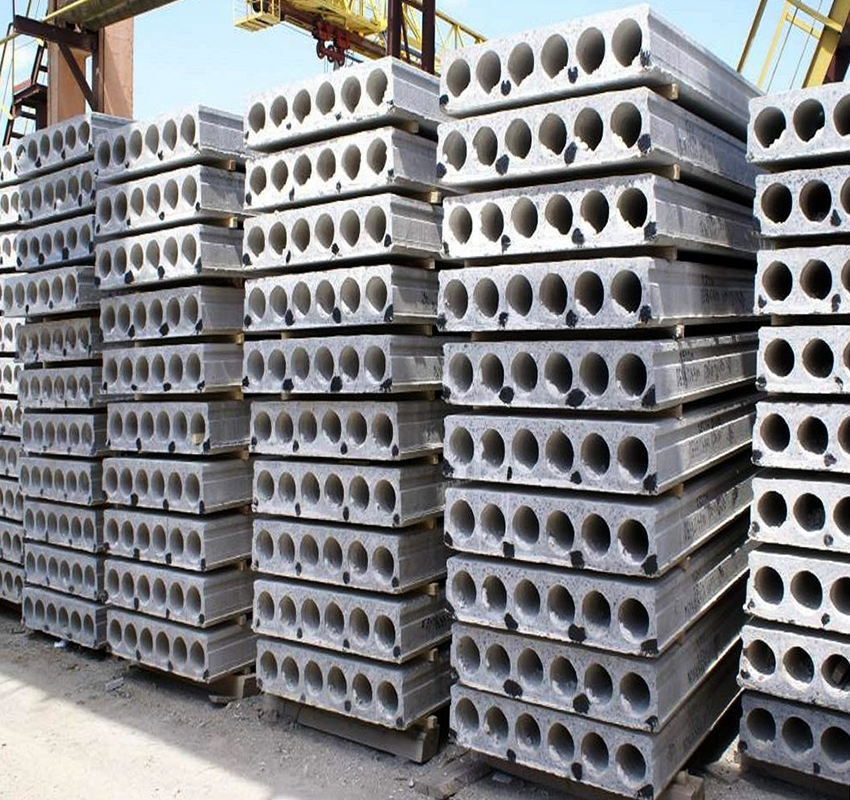

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Отверстия в панелях повышают тепло- и звукоизоляцию здания

Основные положительные и отрицательные моменты использования плит

Другие преимущества, которыми отличаются разного размера многопустотные плиты перекрытий:

  1. Внутренние сквозные отверстия можно использовать для прокладки разного рода коммуникаций и при этом не придётся подготавливать для них специальные штробы.
  2. Повышенная устойчивость железобетонных изделий к колебаниям влажности и температуры окружающей среды.
  3. Способность противостоять вибрационным нагрузкам, что даёт возможность применять плиты для строительства зданий в регионах с повышенной сейсмической активностью. При соблюдении норм строительства здание способно выдержать толчки амплитудой 8-9 баллов.
  4. Ровная поверхность панелей облегчает проведение внутренних отделочных работ после завершения строительства.
  5. Минимальная подверженность многопустотных изделий усадке.
  6. Повышенная стойкость бетона к проявлению коррозионных процессов.

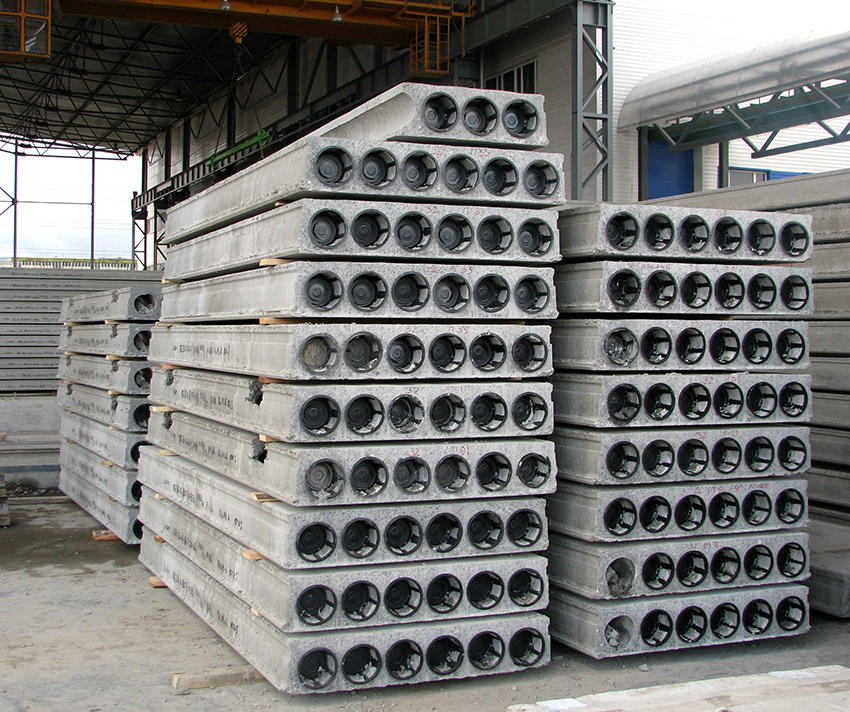

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Используя плиты перекрытия можно сэкономить время на строительстве

Помимо перечисленных преимуществ, строители также выделяют и тот факт, что при применении пустотелых плит перекрытия отпадает нужда в монтаже дополнительных опорных стоек. Несмотря на такое количество преимуществ, плиты также имеют и некоторые негативные стороны.

Так, большой вес бетонной плиты приводит к тому, что потребуется дополнительно использовать в строительстве грузоподъёмную технику. Вследствие того, что нужно заказывать манипулятор, во-первых, необходимо обеспечить ему достаточного размера строительную площадку, во-вторых, нужно будет внести в смету статью дополнительных расходов.

Статья по теме:

Кроме того, прежде чем начинать строительство, понадобится вычислить несущую способность пустотных плит перекрытия и прикинуть возможную максимальную нагрузку. При этом обязательно нужно учитывать величину воздействия как статического, так и динамического характера, а также вычислить нагрузочную способность стен.

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Плиты перекрытия устойчивы к изменениям влажности и температуры

Виды нагрузок, на которые рассчитаны плиты перекрытий

По стандарту величина несущей способности изделия равняется 800 кг/м², но существуют также варианты, рассчитанные на повышенную нагрузку в пределах 1200-1600 кг/м². Следует учитывать, что стоимость пустотных плит перекрытия такого типа будет выше. В основном панели испытывают два типа нагрузок:

  • статические;
  • динамические.

Статическая нагрузка ‒ совокупное воздействие на плиту, оказываемое напольным покрытием совместно с массой стяжки. Сюда же относится и масса межкомнатных стен, установленной мебели – все это составляет суммарное давление, которое оказывается на изделие сверху. Снизу имеется дополнительная нагрузка в виде потолочных светильников, гипсокартонных конструкций, закреплённых карнизов и всего остального навесного оборудования, при установке которого используется потолок.

Что касается динамических нагрузок, то они возникают в результате перемещения всех жильцов. Помимо этого, динамическую нагрузку создают установленные спортивные тренажёры, а также раздвижные перегородки, которые имеют крепления на полу или на потолке.

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

800 кг/м² – стандартный показатель несущей способности плит перекрытия

В отдельную категорию выделяется комплексная нагрузка, куда, например, можно отнести давление, оказываемое ванной, которое изменяется в зависимости от наполнения чаши, присутствия или отсутствия в ней человека. Если ванная установлена на ножки, то каждая из опор будет создавать на плиту локальное давление.

Как узнать максимальную нагрузку на пустотную плиту перекрытия

Чтобы при строительстве рассчитать давление, на которое рассчитано железобетонное основание с полостями, требуется выполнить такие действия:

  1. Начертить детализированный план постройки с учётом количества опор, которые после завершения работ будут оказывать нагрузку на несущую плиту. Отметить, как они будут располагаться.
  2. Примерно прикинуть суммарную массу элементов, оказывающих давление на перекрытие.
  3. Разделить вычисленное значение на количество ЖБИ-панелей.

После расчёта максимально планируемой нагрузки на плиту следует выбирать наиболее подходящий по характеристикам тип изделия. При вычислении не стоит забывать о том, что собственная масса плиты тоже учитывается. Что касается алгоритма расчёта для опорной конструкции с маркировкой ПК 23.15-8 с несущей способностью 800 кг, которая отличается размером 1,49х2,29 м и общей массой 1180 кг, он будет выглядеть следующим образом:

Пустотная плита перекрытия: важный элемент, обеспечивающий зданию надежность

Максимальную нагрузку на пустотную плиту можно просчитать вручную

  1. Чтобы узнать площадь основания, нужно длину умножить на ширину: 1,49х2,29=3,41 м².
  2. Для расчёта нагрузки на квадрат основания общую массу делят на площадь плиты 1180:3,41=346 кг/м².
  3. Затем от несущей способности отнимают полученное значение 800-346=454 кг.

Полученный показатель и является максимальной массой, на которую рассчитана плита с учётом собственного веса. За суммарную массу всех воздействующих сверху на плиту предметов на м² принято брать величину, равную 250 кг. Таким образом, 454-250=204 кг – именно этот вес можно считать запасом прочности на м² площади панелей.

Интересная информация! Большая часть железобетонных изделий имеет несущую способность 800 кг/м², которая считается оптимальной для жилых помещений.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
