Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажу

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

  • холодные,
  • тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажуПри использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

  • шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
  • сплошной настил (из фанеры, OSB или доски-шалёвки);
  • изоляционную подкладку;
  • битумное покрытие.

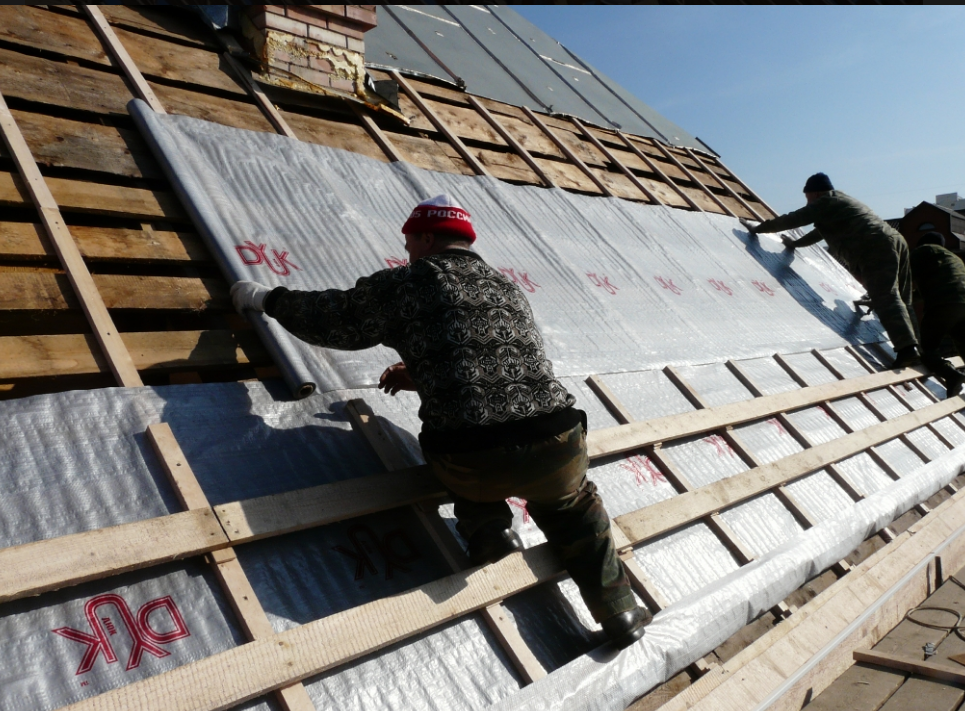

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажуТёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

  • рейки для монтажа обшивочных панелей;
  • пароизоляционная гидрозащитная плёнка;
  • слой теплоизоляции;
  • гидроизоляционная ветрозащитная паронепроницаемая мембрана;
  • контрбрус;
  • разреженная обрешётка;
  • сплошной настил;
  • подкладочное основание;
  • гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

Устройство и монтаж черепичной кровли

Масса черепицы довольно-таки значительная, поэтому конструкция обрешетки должна весить больше, например, обрешетки под асбофанеру или асбестоцемент. Уклон кровли должен быть равен минимум 40-45°.

Обрешетку под кровлю, которая впоследствии будет выложена черепицей, выполняют из широких досок или деревянных брусков, имеющих сечение 0,5 х 0,5 или 0,6 х 0,4 см. Заготовленные бруски или доски раскладывают вдоль линии карниза, учитывая, что прикрепленная затем черепица верхнего ряда должна легко входить в венчик черепицы нижнего.

Количество составляющих горизонтальные и вертикальные ряды черепиц, обязательно должно быть равным целому числу.

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажу
Обозначения элементов черепичной кровли

Прикреплять доски или бруски следует, направляя их от конька к карнизу. По завершении возведения обрешетки необходимо по краю карниза уложить доски шириной 15 см.

Чтобы проводить работы по укладке черепицы было удобнее, по карнизному краю доски лучше прикрепить уравнительную рейку.

Далее поднимают черепицу на крышу и раскладывают на ходовых мостиках длиной до 5 м так, чтобы ее было достаточно для составления 2—3 рядов. Последующие работы кровельщик выполняет, сидя на прикрепленной к обрешетке для обеспечения безопасности треугольной скамье.

Плоская ленточная черепица может быть уложена двумя способами: чешуйками и в два слоя. Вне зависимости от способа кладка ведется сначала от основных скатов, далее на вальмовых ребрах и в последнюю очередь на коньке.

Плоская ленточная черепица на основные скаты должна быть уложена параллельными рядами, идущими по направлению от карниза к коньку таким образом, чтобы черепица нижнего ряда была перекрыта черепицей верхнего. Каждый нечетный ряд при этом следует завершать целыми плитками, а четный — половинками. В итоге кирпичики должны незначительно сместиться относительно друг друга.

Черепица первого ряда должна быть зацеплена шипами за внутреннюю грань двух нижних брусков обрешетки. Составляющие второй ряд плитки прикрепляют за верхнюю часть черепицы первого ряда. Кирпичики последующих рядов скрепляют таким же образом, как и черепицу первого, а у конька — по типу второго.

Положенную вдоль фронтонных и карнизных свесов черепицу независимо от угла наклона крыши прикрепляют к брусьям обрешетки. В остальных рядах должны быть прикреплены лишь вторая и третья черепицы.

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажу
Схема укладки черепичной кровли

Плоскую ленточную черепицу закрепляют на брусьях обрешетки с помощью гвоздей и кляммеров, которые можно вбивать попарно. В первую очередь следует зацепить черепицу шипами за обрешетину, затем по всему ряду нужно установить кляммеры таким образом, чтобы горизонтальный их отворот оказался сверху плитки, а под левый было бы возможно подвести следующий кирпичик.

Отвороты, виднеющиеся снаружи, впоследствии перекрывают вышележащим рядом. Концы кляммер прикрепляют со стороны чердака к брускам обрешетки.

Видео:

Особые требования к монтажу крыши из битумной черепицы

Обязательным условием при работе с гибкой кровлей является учет правил укладки материалов возле труб и при многоуровневом переходе между отдельными частями крыши. Современная технология монтажа битумной черепицы применение металлических планок примыкания, проходных элементов. Например, при переходе между разными уровнями крыши нужно зафиксировать прокладочный ковер с помощью планки, поверх внахлест должен укладывать еще один слой ковра. Затем осуществляется монтаж самой черепицы.

При обрамлении трубы на крыши нужно изначально подобрать для нее проходной элемент (используются для круглых труб). Он позволит защитить кровельный материал от воздействия высоких температур и быстрого разрушения. Выкладка и монтаж черепицы осуществляется после ее подрезки по форме трубы. Подобные условия укладки битумных материалов исключат проблемы с сохранением их первозданного вида, качества и состояния.

Ключевые критерии качества при выборе гибкой черепицы

Сводятся к следующему перечню:

Проверка на гибкость. Нужно попробовать согнуть элемент. Качественный гонт без проблем вернется в исходное положение, без потерь для внешнего вида.
Отсутствие ярко выраженного запаха. Если же он присутствует, то это говорит о низком качестве сырья

Материал быстро потеряет необходимую эластичность.
Внешнее покрытие из каменной крошки должно быть нанесено равномерно и не осыпаться.
Минимальная толщина гонта в один слой – 4 мм
Изделия с меньшим показателем брать не стоит.
Если у черепицы самоклеющаяся поверхность, важно обращать внимание на дату производства. Если прошло больше, чем полгода, придется клеить элементы со строительным феном
Такая черепица считается старой.

Чтобы кровля получилась качественной и долговечной, важно ответственно подойти к подготовке основания, обеспечить герметичность покрытия и не экономить на крепежных элементах

Устройство сплошной обрешетки

Первой устраивают обрешетку, представляющую собой сплошной настил. В ее сооружении используют обрезные доски, фанерные листы или ОСП. Толщину материала подбирают в зависимости от шага, с которым установлены стропила.

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажуЕсли стропильные ноги расположены через 30 см, толщина листового материала 9 мм. Если расстояние между ними 1,5 м, у листов минимальная толщина 27 мм, у доски – 37 мм.

Популярные статьи  Угловой диван с полкой в углу

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажуОбрешетка под битумную черепицу укладывается с небольшими зазорами в 3-5 мм, необходимыми для компенсации расширения материалов из древесины, происходящими от повышения уровня влажности в окружающей среде.

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажу

Монтаж мягкой кровли своими руками

Инструменты которые необходимы в работе: ножовка, молоток, нож, рулетка, карандаш, мастерок для нанесения битумной смеси.

Монтаж довольно простой и не требует особых навыков. Укладку мягкой черепицы можно проводить на крышах с углом наклона от 12 до 90 градусов. Сам по себе материал очень легкий. Для качественного монтажа необходимо учитывать все требования, изложенные в инструкции.

  1. Во-первых, готовится основание. Можно использовать листы фанеры, OSB, обрезную доску. Главное условие — основа должна быть ровной.
  2. Устанавливается вентиляционный зазор. Его размер должен быть не меньше 5 см. Вытяжка устанавливается сверху, а приточное отверстие — снизу. Зазор необходим для избежания возникновения сосулек зимой и уменьшения температуры внутри летом.
  3. Следующий этап — установка подкладочного материала, который раскатывается по всей длине. Края фиксируются через 20 см, все соединения необходимо герметизировать клеем.
  4. Установка карнизных планок. Для защиты обрешетки от дождя, набиваются на подкладку карнизные планки или капельники, внахлест на 2 см.
  5. Фронтонные планки устанавливаются для защиты краев обрешетки. Прибиваются внахлест на 2 см специальными гвоздями на торцах крыши.
  6. Настилается ендовый ковер на подкладку. Ендовый ковер окрашен в цвет кровельной черепицы. Необходим для предотвращения попадания влаги в ендовы. Края фиксируются кровельными гвоздями на расстоянии 10 см.
  7. Укладка карнизной черепицы. Вдоль карнизного свеса укладывается черепица на самоклеющейся основе. Перед укладкой снимается защитная пленка.

Монтаж осуществляется с центра свеса карниза в направлении торца крыши. Нижняя кромка черепицы должна быть на расстоянии 1 см от нижнего края карниза.

Сначала черепица приклеивается, а затем прибивается 4-мя гвоздями. На торцах края черепицы обрезаются и проклеиваются на ширине 10 см. В ендовах плитка обрезается для открытия полоски ендового ковра шириной 15 см. Во время разреза черепицы, нужно подложить кусок фанеры для защиты нижнего слоя кровли.

Примыкания. Если монтаж проходит рядом с дымовой трубой, необходимо в местах соединения трубы с крышей прибить рейку.

Вокруг трубы устанавливается подкладочный ковер, все нахлесты промазываются клеем. Кровельная черепица устанавливается и приклеивается к вертикальной поверхности. Труба смазывается клеем. Примыкание закрывается металлическим фартуком и закрепляется. Все швы герметизируются.

Часто для ремонта или монтажа мягкой кровли используют специальную мастику и праймер — разновидность грунтовки. Праймер характеризуется высокой теплостойкостью и проникающей способностью в структуру материала, быстро сохнет без эффекта липкости. На сегодняшний день, праймер является лучшим средством для проклейки гидроизоляционного покрытия.

Битумная мастика имеет водоотталкивающие свойства. Используется :

  • Для обеспечения антикоррозийного слоя;
  • Для фиксации гидроизоляционного покрытия и плитки;
  • Для надежной герметизации стыков и швов.

Цена на мягкую кровлю зависит от конструкции крыши, наличии изгибов и изломов, многоярусности, количества элементов. Это нужно учитывать при покупке черепицы, не всегда размер крыши может определить цену материала. Самая экономичная — двухскатная крыша без дополнительных элементов. В среднем, стоимость комплекта мягкой черепицы составляет 600−1000 руб./ кв. м, без монтажа.

Монтаж планок

Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя. Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см. Фронтонные планки предназначены для торцов кровельных скатов. Крепление также осуществляется при помощи кровельных гвоздей, установленных с шагом 10 см.

Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.

Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.

Как правильно подготовить кровельную систему под монтаж мягкой черепицы можно узнать из тематического видео.

Монтаж кровельного материала

В первую очередь выполняется укладка карнизной черепицы – специального элемента мягкой штучной кровли. Не все производители предлагают особую черепицу для карнизного свеса. В этом случае требуется использовать полосу материала, которая выкраивается из рядового гонта – с него срезаются лепестки. Отступив от карнизного свеса 2 см, наклеиваются получившиеся элементы.

Перед началом монтажа на крышу необходимо нанести разметку. Меловые линии, обозначающие расположение рядов материала, дают возможность укладывать гонты строго параллельно карнизу. Вертикальной линией обозначается середина ската. Чтобы крыша выглядела эстетично, покрытие монтируют из битумных плиток, взятых вразнобой из нескольких пачек. Это позволяет нивелировать различия оттенков материала.

Укладка гибкой черепицы начинается с середины свеса карниза – гонты монтируются справа и слева от первого. Защитная пленка с элементов кровельного покрытия снимается непосредственно перед монтажом. Гонты плотно прижимаются к основанию, а затем дополнительно закрепляются кровельными гвоздями, вбитыми выше паза: по 4 штуки на каждый гонт.

Если угол ската кровли превышает 45°, рекомендуется использовать по 6 гвоздей для крепления фигурных битумных плиток.

Первый ряд гонтов располагается таким образом, чтобы их нижняя кромка была выше нижней кромки карнизной черепицы на 10-15 мм. Укладка выполняется с расчетом, чтобы лепестки битумных элементов закрыли стыки карнизных гонтов. Лепестки последующих рядов своей оконечностью должны находиться выше вырезов предыдущего слоя или на их уровне. В местах примыкания гонтов к фронтонным планкам материал обрезается по кромке крыши, края проклеиваются с использованием битумной мастики, причем промазывать их необходимо на 10 см.

Чтобы не повредить нижний слой черепицы, при отрезании лишнего материала следует подкладывать под его край небольшую дощечку или кусок фанеры.

Обустройство ендовы

Монтаж кровли из мягкой черепицы требует особого подхода к созданию надежной и долговечной конструкции ендовы. Перед укладкой рядовой черепицы монтируется гидроизоляционная подкладка под ендову, к которой гибкая черепица наплавляется при помощи термофена или фиксируется с использованием битумно-полимерной мастики.

Работа по обустройству ендовы должна начинаться со ската с более пологим углом наклона или ската с меньшей протяженностью.

На скате, противоположном выбранному, параллельно оси ендовы, на расстоянии в 30 см от нее, следует прочертить линию. Гонты, доходящие до этой линии с первого ската (с перехлестом оси ендовы) обрезаются по линии и закрепляются мастикой либо наплавляются термофеном. Данным способом монтируются все гонты, заходящие с пологого (или короткого) ската. Затем на этом скате отчерчивается линия, параллельная оси ендовы и отстоящая от нее на 10 см. Гонты, доходящие до линии со стороны противоположного ската, отрезаются точно по линии, и их верхние углы следует подрезать приблизительно на 60°.

Кровельные гвозди могут использоваться на расстоянии не менее 30 см от оси ендовы. Поэтому при ее обустройстве материал следует наклеивать или наплавлять.

Коньковое покрытие

Укладка конькового покрытия производится по окончании монтажа рядовой черепицы. Для этих целей могут использоваться карнизные элементы. В других случаях материал выкраивается из рядовых гонтов :

  • если лепестки гонта имеют прямоугольную форму, они срезаются, а оставшаяся широкая полоса монтируется на конек;
  • гонты, образующих при укладке рисунок из шестиугольников, разрезаются на шестиугольные фрагменты, из которых выполняется коньковое покрытие.

Чтобы упростить и обезопасить проведение работ с коньком крыши, следует смонтировать подмости.

Прямые полосы нагреваются термофеном, сгибаются вдоль оси и укладываются на конек с нахлестом в 50 мм. Фиксация каждой полосы осуществляется на 4 гвоздя.

Шестиугольные фрагменты монтируются короткой стороной вдоль кровельного конька внахлест по ветру, преимущественному для данной местности. Нахлест должен составлять не менее 5 см. Аналогично оформляются ребра вальмовых крыш, при этом монтаж элементов начинается снизу.

Популярные статьи  Укладка подложки под ламинат: описание способов

Как укладывать мягкую черепицу по всем правилам монтажа, представлено в подробной видео инструкции.

Материалы, используемые для покрытия мягкой кровли

Чтобы покрыть мягкую кровлю, необходимо выбрать соответствующий материал. Широкое применение в строительстве нашли материалы для покрытия крыш: на основе битума, рулонные материалы, битумная черепица.

Рулонные и листовые материалы применяют двух видов: имеющие основу (из картона, стекловолокна) и без основы. В группу рулонных материалов с основой входят: рубероид, гидрокамовые покрытия, пергамин. Поверхностная посыпка покровных материалов состоит из слюды или песка.

Чтобы покрыть мягкую кровлю, можно воспользоваться материалами на основе битумов.

Использование основных рулонных материалов для покрытия мягкой кровли

Структура рубероида. Главным достоинством рубероида является совершенная гидроизоляция.

Чтобы стелить мягкую кровлю здания, применяют рулонные материалы, основанием которых служит строительный картон, бумага, стеклоткань или фольга. Строительный картон обладает такими положительными свойствами, как водонепроницаемость, бывает облицовочным или покладочным. Материал имеет пористую структуру; маркировка идет от величины массы в граммах. Применяют марки: А-500, А-420, А-300. Разрывная сила при растяжении в зависимости от марки составляет не менее н (кГс): 226, 216, 186, 176, 198. Класть картон необходимо в 2-3 слоя; снизу располагают подкладочный слой; покровный материал образует верхний слой из битума и присыпки.

Подкладочным материалом служит пергамин. Он выпускается согласно ГОСТУ 2697-75. Пропитка у него битумная нефтяная, выпускается в рулонах; общая площадь покрытия – 1020 м²; ширина рулонов – 1000-1050 мм. Вес зависит от марки: П-300 = 300 г; П-350 = 350 г. Поглощение влаги – около 20%; не имеет видимых дефектов в рулоне, трещин, неровностей, очень гибкий.

Мягкую кровлю покрывают рубероидом. Кровельный рубероид имеет посыпку, выполненную в цвете. Марка рубероида – РЦ-420. За счет посыпки происходит уменьшение освещенности крыши, сильнее отражаются лучи от зеленой посыпки (20 %). Покрытие прочное, эластичное; прочность полос на разрыв равна 30 н при ширине полосы 50 мм.

Покрытие кровли битумной черепицей. Характеристика и структура

Современную мягкую кровлю можно стелить, используя битумную черепицу или гонт. Битумную черепицу изготавливают в виде листов, края которых вырезаны в виде волнистых линий. Характерна имитация листом 3-4 плиток черепицы. Черепица менее пластична по сравнению с рулонными покрытиями. Монтируют черепицу на крышах с уклоном до 18°. Обязателен предварительный настил ковра.

Структура битумной черепицы.

Достоинства мягкой битумной черепицы очевидны. Покрывая кровлю, можно получить сплошной слой гидроизоляции благодаря нагреванию битума и моментальному приклеиванию плиток. Монтаж мягкой кровли, покрытой такой черепицей, несложен. Коньки и ендовы устраивают без применения дополнительных материалов. Кровля устойчива к появлению трещин, имеет эстетичный вид благодаря широкому цветовому диапазону. Исключаются коррозийные повреждения. Устойчива к химическим реагентам, действию влаги, выдерживает высокие температуры. Легко транспортируется; при монтаже нет необходимости в дополнительном усилении конструкций кровли в связи с незначительным весом плиток.

Поэтапное покрытие кровли мягкой гибкой черепицей

Схема монтажа гибкой черепицы: 1 – коньковая/карнизная черепица; 2 – металлическая карнизная планка; 3 – металлическая торцевая планка; 4 – подкладочный ковер; 5 – кровельные гвозди.

Гибкой черепицей покрывают кровли, уклон которых составляет 1:5 (11,3°). Перед началом работы подготавливают технологический план, учитывающий, при какой температуре будет проводиться монтаж. Плитку необходимо хранить в обогреваемом помещении. Если монтаж ведется при температуре ниже +5°, допустимо применять тепловоздушную горелку. Все работы ведутся при плюсовой температуре, чтобы была возможность растопить самоклеющийся слой гонта и прикрепить его к основанию или к гонтам рядом лежащих слоев. Инструменты для монтажа:

  • тепловоздушная горелка;
  • кровельные гвозди;
  • клей;
  • резиновые уплотнители;
  • молоток;
  • горелки инжекционного типа;
  • ножницы.

При работе в зимнее время:

  • электрическая или дизельная тепловая пушка;
  • огнетушители;
  • ящик с песком;
  • лопаты;
  • бак с водой вместимостью 0,5-1 м³.

Материалы для монтажа:

  • упаковки с плиткой;
  • влагостойкая фанера для монтажа оснований;
  • шпунтованная доска;
  • треугольная рейка;
  • силиконовый герметик;
  • металлические фартуки.

Что такое гибкая черепица и ее виды

Небольшие плоские листы гибкого кровельного материала, имеющие один фигурный край и называют  мягкой черепицей. В ее основе чаще всего лежит стеклохолст или стеклоткань, но используют иногда и органическую целлюлозу — войлок. Основу с двух сторон пропитывают составом, большая часть которого — битум (битумно-полимерная смесь).

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажуТак выглядит мягкая битумная черепица на крыше бани

Лицевую часть затем посыпают окрашенным базальтовым гранулятом или минеральной крошкой. Ее окрашивают по особым технологиям, благодаря которым цвет не теряется десятилетиями. Присыпка не только улучшает внешний вид. Она придает поверхности повышенную износостойкость, защищает от атмосферных явлений и нейтрализует воздействие ультрафиолета.

Иногда посыпка в некоторых местах отлетает. Это случается редко, причем практически всегда с элементами из эконом-сегмента. Дефект легко устраняется при помощи клея и присыпки соответствующего цвета.

Тыльная сторона поверх битумного слоя покрывается:

  • Клеящим составом, который закрывают плотной пленкой. Этот тип называют самоклеящейся гибкой черепицей. Иногда клеевая поверхность занимает лишь часть листа, иногда клеем покрыто все полностью. Пленка отеляется легко, снимают ее непосредственно перед укладкой мягкой черепицы. Кроме клеевого состава используют гвозди. Это повышает надежность и позволяет выдерживать значительные ветровые нагрузки. Под гвозди есть заводская перфорация или четкие рекомендации производителя о том, где должен располагаться крепеж.
  • На некоторых моделях на тыльной стороне насыпан кремниевый песок. Эту плитку называют «традиционная». Песок не позволяет листам склеиваться между собой. Этот вид клеится при помощи специальных мастик, но также фиксируется гвоздями. То есть, сначала основание промазывается мастикой, затем на нее выкладывается лист черепицы, который в указанных местах прибивается гвохдями.

Мягкая битумная черепица имеет множество разных цветов и оттенков, также есть разные формы фигурного края: шестигранные, прямоугольные, округлые, ромбовидные. Видов очень много. Часть из них представлена на фото.

Технология производства

Гибкая черепица (она же мягкая кровля, в Америке — гонт) – это материал, изготовленный на основе стеклохолста и битума. Его наружная поверхность покрыта мелким щебнем, так называемым базальтовым гранулятом. При этом каждый слой материала выполняет свои функции, которые вместе формируют гидростойкость, прочность, долговечность всего покрытия в целом.

Слой стеклохолста

Прочность кровельного листа обеспечивает основа – несколько слоёв стеклохолста, сплетённого из прочных стеклянных волокон. Кроме прочности стекловолокно имеет другие немаловажные характеристики. Это — неорганический материал, не подверженный коррозию, гниению, не образующий плесени.

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажуМонтаж черепицы.

Битумное покрытие

Водостойкость покрытия обеспечивает битум, получаемый из нефти и модификаторов. Перед нанесением на стеклохолст битум подвергается специальной обработке, которая увеличивает его стойкость к воздействию тепла. Полученный битумный лист может эксплуатироваться при высоких температурах, до +110°С.

Битум наносится в несколько слоёв снизу и сверху холста-основы. Снизу наносят дополнительно клеящую основу, которая закрывается плёнкой. Способ укладки гибкой черепицы на черновую основу – наклеивание. Перед наклеиванием плёнку снимают и прижимают клейкой поверхностью к черновой крыше.

Каменная крошка

Для защиты от механических повреждений битум посыпают сверху каменной крошкой – базальтовым или сланцевым гранулятом. Кроме защитных свойств, мелкие камешки базальта или сланца обеспечивают декоративность, шероховатость поверхности и пожароустойчивость крыши. Шероховатый верх кровли осложняет скатывание воды и сползание снега. Этим предупреждается соскальзывание сугробов с крыши вниз.

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажуСкат каркасной крыши.

Качественная черепица

Полный комплекс эксплуатационных и технологических свойств зависит от производства кровельного покрытия. Качественный материал – прочный, гибкий, декоративный, долговечный. Как определить качественную черепицу:

  • Она гибкая – легко и без разрушения гнётся.
  • Не создаёт сильного запаха. Если новая кровля имеет сильный запах – это говорит о сильном испарении её компонентов, что может стать причиной потери эластичных свойств.
  • Гранулят не осыпается и прочно держится на поверхности.

Кроме того, необходимо посмотреть на дату изготовления кровли. Хорошо клеится новый материал. Если же после изготовления прошло больше года, то укладка гибкой черепицы потребует использования строительного фена, поскольку клеящие свойства нижнего слоя будут частично утрачены.

Популярные статьи  Тёплый плинтус: что собой представляют плинтусные радиаторы отопления и как их правильно монтировать

Наиболее распространённые ошибки при установке водоотводной системы с крыши

Как правило, ошибки при устройстве системы водоотвода допускают неопытные строители, предпочитающие выполнять работы самостоятельно и без предварительных расчётов, что, в свою очередь, приводит к неприятным ситуациям в процессе эксплуатации зданий и сооружений.

Наиболее распространёнными ошибками являются:

  1. Неправильное выполнение расчёта по сечению водоприёмных элементов.
  2. Неправильно выдержанный уклон желобов (при внешней системе водоотвода).
  3. Не выдержанно расстояние между кронштейнами, на которые укладывается водоприёмный желоб – оно больше, чем допустимо.
  4. Отсутствие герметизации стыков в местах соединения конструктивных элементов системы, что приводит к протечкам.
  5. Неправильное размещение желоба в пространстве по отношению к стекающей в него воде.
  6. Необеспечение герметичности в местах установки водоприёмных воронок.
  7. Неправильно выдержанные уклоны, обеспечивающие стекание воды к водоприёмным элементам.

Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажуСечение желоба должно быть таким, чтобы принять максимально возможное количество воды и обеспечить её транспортировку в водосточную трубу

Монтаж кровельных гонтов

Мягкая кровля очень проста в укладке, поскольку листы весят немного и имеют удобные для работы размеры. Для избегания перепадов цвета рекомендуется смешивать по 5—6 пачек перед монтажом. Вначале укладывается карнизный ковер — это может быть как специальный лист, так и кровельные гонты, у которых отрезаны лепестки.

Далее рекомендуется очертить полосы, по которым будет монтироваться кровля. Это обезопасит вас от перекосов и значительно ускорит монтаж. Класть листы необходимо в шахматном порядке для максимальной надежности покрова. Если температура окружающего воздуха не очень высока, листы следует подогревать строительным феном для улучшения прилипания. Не забывайте снимать защитный слой полиэтилена с задней стороны элементов.

Для крепления используются оцинкованные гвозди с широкими шляпками. Забивать их следует без перекосов, а шляпка должна находиться вровень с поверхностью, не выпирая и не вминая ее.

Особенно тщательно следует крепить листы на примыканиях, коньках и ендовах. В целом технология проста, в чем вы можете убедиться, посмотрев видео.

Старайтесь избегать работ при температуре выше 30 и ниже 5 градусов — это исключит брак в монтаже и порчу битумных листов.

Шаг 4. Выбор крепежных элементов

Чтобы закрепить гибкую черепицу, вам понадобятся специальные гвозди с широкими шляпками

Крайне важно их будет прибивать так, чтобы шляпка находилась в одной плоскости с поверхностью каждого гонта, и при этом не «врезалась» в него. Кроме того, гвозди для мягкой черепицы обязательно должна быть оцинкованным

Гвозди для монтажа мягкой черепицы делятся на такие виды:

  • Толевые гвозди. У них настолько заточено острие, что при заглублении в битумный слой они не нарушают его целостность. Такие гвозди выпускают оцинкованными или вообще без защитного слоя. Конечно же, незащищенные – самые дешевые, но при этом они совсем не практичны и быстро начинает ржаветь. Такие подходят только для сборки мебели или сооружение времянок.
  • Ершеные гвозди. На рабочем стержне у них есть специальные зубчики, которые направлены в сторону шляпки. Такие нелегко забиваются в древесину, правда выдернуть их даже гвоздодером достаточно тяжело. И чаще всего в процессе демонтажа у ершенных гвоздей просто срезают шляпку – и все. Они настолько крепко фиксируют кровельное покрытие, что чаще применяются для шифера, чем для мягкой кровли.
  • Трефовые гвозди имеют на рабочем стержне продольные канавки и перемычки, и для мягкой кровли они подходят меньше.

Мы рекомендуем вам в качестве кровельных гвоздей конкретно для гибкой черепицы брать именно оцинкованные ершеные, с диаметром шляпки 8-9 миллиметров. Еще выпускают особые гвозди для битумных гонтов, и они отличаются от стандартных аналогов.

Такие изготавливают из прочной стальной проволоки, которую автоматически разрезают на равные куски, далее с одной стороны заготовка затачивается, а с другой – расклепывается в форму шляпки. Если вы встретили такие в продаже, можете приобрести.

Но важно при этом, чтобы сами гвозди соответствовали ГОСТу 4030-63: диаметр стержня 3,5 мм, а диаметр шляпки не менее 8 мм. Все дело в том, что в работе с конкретно битумной черепицей самый неприятный момент – когда гвозди при очередном ударе просто погружаются в битумный слой и нарушают при этом целостность покрытия

А вот расширенная шляпка уже так просто «утонуть» не сможет. И чем она больше, тем лучше станет держать гонт, почему и качественные гвозди для гибкой черепицы напоминает канцелярскую кнопку. Причем для однослойной и двухслойной черепицы понадобятся гвозди с параметрми 30х3,5 мм, a для трехслойной – 45х3,5 мм.

К слову, некоторые горе-строители не понимают, почему нельзя просто подогреть полотна мягкой черепицы и приклеивать их на настил, зачем именно гвозди и вся возня, связанная с ними? На самом деле использование открытого огня на такой кровле запрещено из-за элементарных соображений пожарной безопасности. Поэтому забудьте об этой рискованной идее и арендуйте автоматический прибор.

Укладка гибкой черепицы своими руками: пошаговая инструкция

Проведение монтажных работ по укладке гибкой черепицы осуществляется на основе ограничений по температуре. Это обстоятельство обусловлено структурой мягкого материала. Значительную прочность при креплении сырье набирает в жаркую погоду.

Нелишним при неблагоприятных погодных условиях воспользоваться строительным феном. С его помощью перед укладкой на основу каждый лист предварительно прогревают. Еще один выход в такой ситуации – протапливание чердачного помещения.

Укладка мягкой черепицы ведется с центральной части одного из скатов. Предварительно сняв защитную пленку, материал сильным нажатием фиксируют к основанию.

Верхнюю границу нелишним будет пробить гвоздями.

Крепление мягкого сырья ведется до полосы размещения коньковой черепицы. Таковая должна проходить на расстоянии не менее 5 см от уложенных листов. При этом заранее подготовленная перфорация под размещение кровельных элементов конька должна полностью перекрываться лепестками приклеиваемых экземпляров.

Границы листов подрезают вдоль треугольной верхней части фасада здания (фронтона) и дополнительно фиксируют битумной мастикой.

Рекомендуем посмотреть видео урок по укладке гибкой черепицы:

Устройство ендовы

Ендова, как известно, имеет вогнутый угол, собирающий наиболее количество влаги, поэтому правильный монтаж кровельного пирога именно в этом месте во многом обеспечит надежную эксплуатацию здания.

Рассмотрим так называемый «открытый» способ монтажа ендовы. Поверх подкладочного ковра, вдоль оси ендовы, настилается специальный кровельный материал — ендовный ковер, например, от Технониколь. По периметру тыльной стороны он промазывается битумной мастикой на ширину 10-12 см.

С лицевой стороны ковер прибивается кровельными гвоздями с отступом от края 2-3 см. Шаг крепления: 20-25 см.

Монтаж карниза, ендовы, торцевых частей

Все свесы кровли нужно усилить, что можно сделать при помощи металлических планок. Набивать их следует на торцах и карнизах поверх подкладочного слоя. В процессе монтажа нужно пользоваться специальными кровельными гвоздями, а шаг должен быть равен примерно 12 сантиметрам.

После этого необходимо уложить специальную самоклеящуюся плитку, что тоже можно сделать своими руками. Перед началом работ с плитки снимается защитная пленка. Дальше плитка клеится вплотную друг к другу вдоль всего карниза. После укладки плитку следует прибить гвоздями.

Если конструкция крыши имеет такой элемент, как ендова, то в него укладывается специальный ковер. Он крепится по обе стороны. Не лишним будет этот ковер после закрепления промазать по краю битумной мастикой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
