Теплица из пластиковых труб своими руками. Сборка легкой конструкции

Изготовление чертежа и выбор материала

Возведение теплицы из ПВХ труб требует тщательной подготовки, и первое, что мы должны сделать – подготовить чертеж. Это можно сделать самостоятельно, учитывая свои пожелания, а можно найти уже готовый чертеж теплицы из ПВХ трубы, благо с этим проблем сегодня нет. Многие, тем не менее, предпочитают составить схему будущей теплицы самостоятельно, учитывая характерные особенности участка и другие факторы. Учитывая большую популярность, мы решили строить теплицу арочной формы.

Приступая к монтажу, мы должны подобрать материал, от чего будет зависеть прочность конструкции и герметичность. В нашем случае для этого понадобятся:

• трубы под теплицу;
• фурнитура, включая тройники и косые тройники;
• доска для изготовления основания;
• арматура диаметром 12 мм или стальной прут;
• саморезы и хомуты для крепления каркаса к деревянному основанию.

Диаметр труб ПВХ теплиц может отличаться, но чаще всего для этого используют трубы диаметром 25 миллиметров – стандартный диаметр трубы, используемой при выполнении работ по подведению горячей и холодной воды. Длина труб ПВХ теплицы также не является принципиальным вопросом – это зависит от ее размеров, некоторые используют даже отходы, но в этом случае увеличивается количество фурнитуры, необходимой для соединения отдельных фрагментов.

Какой укрывной материал для парников лучше: особенности крепления

В качестве укрывного материала для теплиц и парников можно использовать либо полиэтиленовую пленку, либо поликарбонат. Эти два материала существенно отличаются друг от друга характеристиками, способами крепления и сроком службы. Однако каждый из них занимает свою нишу в современном строительстве теплиц, и имеют некоторые преимущества. Рассмотрим, как выбрать укрывной материал для парника.

Полиэтиленовая пленка — самый дешевый вариант покрытия парника их пластиковых труб

Какая пленка лучше для парника, и как прикрепить её к каркасу

Существует несколько способов крепления полиэтиленовой пленки к каркасу парника, среди которых стоит отметить самый простой и удобный: пленка нарезается на куски, размером 5-10 см, а по длине вырезается четверть, чтобы получились скобы. Пленку натягивают на теплицу, и при помощи полученных скоб фиксируется к продольным и вертикальным стойкам.

К другим вариантам крепления пленки относят фиксацию при помощи веревок, сеткой по всему каркасу, используя двусторонний скотч, и даже обычные саморезы. Для последнего способа потребуются небольшие кусочки линолеума, которые защитят пленку от повреждений. Можно купить зажимы для пленки на парник, которые продаются в специализированных магазинах и не только обеспечивают надежное крепление покрытия, но и значительно упрощают работу.

Главное преимущество этого способа – низкая цена пленки для парников и теплиц. Такое покрытие не служит дольше одного-двух сезонов, однако, с его заменой не возникает никаких проблем. Приобретая рулон пленки для парника шириной 6 метров, вы можете быть уверены в том, что его хватит на несколько сезонов использования.

Закрепить укрывной материал на парнике можно, используя канцелярские биндеры, двусторонний скотч или фиксаторы для труб

Полезный совет! Чтобы в процессе эксплуатации не сталкиваться со сквозняками в теплице, рекомендуется делать пленку длиннее каркаса таким образом, чтобы примерно 10-20 см оставалось лежать на земле. В этом случае края можно присыпать землей или положить сверху доски, чтобы обеспечить конструкции большую герметичность.

Чаще всего в качестве укрывного материала используют акриловую пленку для парников. Показатель её прочности выше, чем у полиэтиленовой, а потому и срок её службы будем заметно дольше. Хотя, стоит отметить, что цена акриловой пленки для парника несколько выше.

Как выбрать поликарбонат для парника: способы крепления

Поликарбонат – еще один укрывной материал для парника, купить который можно в любом строительном магазине. Перед покупкой, необходимо продумать, какие именно листы нужны, и как правильно состыковать материалы между собой. Например, для того чтобы крепить к каркасу поликарбонат, рама должна быть сделана из полипропиленовых труб, диаметром не менее 32 мм.

Сотовый поликарбонат и соединительный разъемный профиль для крепления

Считается, что идеальными техническими характеристиками для обшивки парника обладает сотовый поликарбонат, толщина которого находится в пределах 4-6 мм. Приобретать покрытие тоньше не имеет смысла, так как оно не сможет справляться с внешними нагрузками.

К парнику из ПВХ труб поликарбонат крепится следующим образом:

1. При помощи саморезов и шайб 3,2×25 мм материал крепится к каркасу.
2. Острым ножом излишки обрезаются по дуге.
3. Каждый следующий лист крепится внахлест в 100 мм к предыдущему.
4. Для укрепления конструкции используют специальный разъемный стыковочный профиль, который крепится саморезами. В него вставляют листы поликарбоната.
5. Стыки закрываются заглушками.

Можно сделать шарнир для парника из ПВХ труб своими руками. Для этого из трубы большего диаметры нарезают два куска по 10 мм и соединяют их между собой при помощи клея. В них вставляют листы поликарбоната и фиксируют при помощи тех же саморезов. Это очень удобно для создания форточек и элементов дверей.

Создать долговечный парник можно, скомбинировав пластиковые и ПНД трубы для прочности

Расчёт материала для постройки

Объём материалов, который понадобится для постройки теплицы, напрямую зависит от её размеров. В качестве примера рассчитаем материал для среднегабаритной теплицы длиной 5 м, шириной 2,5 м и высотой 2 м.

Для сборки короба лучше всего подойдет обрезная доска 20×200 мм

Для постройки этой теплицы потребуется закупить следующий материал:

• деревянная доска — 20×200 или 22×200 мм общей длиной 30 м;
• обрезной брусок — 25×50 и 50×50 мм общей длиной 15 м каждый;
• полиэтиленовые трубы — наружный Ø 40–50 мм общей длиной 25 м;
• укрывной материал — полиэтиленовая плёнка или нетканый материал шириной 3 м и длиной 10 м;
• крепёж и крепёжные элементы — саморезы по дереву длиной 50 и 70 мм по 40–50 шт каждого размера, скобы из металла 12–15 шт.

Пластиковые клипсы для крепления плёнки и нетканого полотна продаются в наборах с разных количеством изделий. Для «укрытия» теплицы из нашего примера будет достаточно 25–30 клипс.

Набор необходимого инструмента

Для сооружения теплицы из полиэтиленовых труб понадобится такой инструмент, как:

• штыковая лопата;
• ножовка по дереву;
• шуруповёрт;
• молоток;

  Строительный фен позволит разогреть место сгиба, тем самым сделав полиэтилен более податливым и мягким

• угольник;
• рулетка;
• строительный нож.

Если физической силы недостаточно, то для сгибания труб может потребоваться строительный фен, но, как правило, полиэтиленовые трубы небольшого диаметра хорошо гнуться без использования специального инструмента.

Соединение труб ПВХ на болты

Соединить каркас теплицы из труб ПНД можно также с помощью мебельных болтов. Для этого необходимо:

• Разметить трубы, и просверлить отверстия. Отверстие должно быть на несколько миллиметров шире, чем диаметр болта, чтобы он свободно мог туда пройти.
• Совместить отверстия, и закрепить трубы болтами.

В данном случае для крепления полиэтиленовых труб и труб из пластмассы не нужны дополнительные соединительные элементы. Они просто совмещаются одна с другой и прижимаются болтами.

Когда теплица строится под поликарбонат, необходимо заранее продумать систему крепежа укрывного материала. Если соединительные болты будут торчать наружу, поликарбонат не будет плотно прилегать. Возможно, стоит построить теплицу из пластиковых труб таким образом, чтобы соединительные болты не только прижимали трубы одну к другой, но и использовались в качестве крепления поликарбоната.

Выбор кровельного материала

Обустройство кровли парника обуславливается сезонностью его эксплуатации.

• Таким образом, если предполагается использовать парник круглогодично – следует отдать предпочтение поликарбонату.
• Этот материал устойчив к широкому диапазону температур. Поставляется в виде листов, которые крепятся к опорной раме с помощью специальных саморезов.
• В связи с относительно большим удельным весом материала, его транспортировка и установка может быть сопряжена с определёнными трудностями.

Если использовать теплицу зимой необходимости нет – следует выбирать полиэтилен. Материал очень дешев и прост в установке, но быстро приходит в негодность под воздействием окружающей среды.

Виды теплиц из труб ПВХ

Чаще всего теплицы делают следующего вида:

• Арочная;
• Односкатная;
• Двускатная.

Если вы решили делать на своем участке арочную. Теплицу из пластиковых труб, то для начала вам нужно будет сбить короб из деревянных досок. Далее нужно вбить металлические колышки, на которые и надеваются пластиковые трубы. При покрытии такой теплицы полиэтиленом, торцы закрываются фанерой, деревом или пластиком, где будут сделаны двери и форточки для проветривания. А если арочную теплицу вы будете покрывать поликарбонатом, то торцы укрываются этим же материалом.

Односкатные и двускатные крыши можно покрывать, как полиэтиленом, так и поликарбонатом. А вот хрупкое и тяжелое стекло используется для покрытия теплиц все реже и реже. Конструкцию из пластиковых труб следует устанавливать на фундамент, чтобы добавить жесткости этому легкому материалу.

Конструктивные особенности теплицы из пластиковых труб

Среди преимуществ теплиц из пластиковых труб следует выделить:

1. Дешевизна и доступность материалов. Пластиковые трубы сегодня можно приобрести в любом строительном магазине, их стоимость значительно ниже металлических профилей, из которых, как правило, изготавливаются каркасы теплиц.
2. Ремонтопригодность. Современные пластики очень устойчивы к воздействию внешней среды, но даже если какая-либо часть конструкции пришла в негодность, её легко будет заменить своими силами, обойдясь без применения дорогостоящего специального оборудования.
3. Лёгкость материалов. Пластики имеют значительно меньший удельный вес, чем металл. Благодаря этому с материалами такого рода значительно проще работать. Транспортировка труб и работа с ними не потребуют значительных физических усилий.
4. Лёгкий монтаж. Одним из главных преимуществ современных пластиковых труб является простой монтаж, не требующий специальных навыков, опыта и дорогостоящих инструментов. Пластиковым трубам без особых усилий можно придать любую форму, что позволяет сконструировать из них теплицу любых форм и размеров.

Главным недостатком полимерных труб является их непрочность. Под действием, например, сильного ветра конструкция может быть повреждена или деформирована.

Парник-домик: способ самостоятельного изготовления из полипропиленовых труб

Парник-домик будет гармонично смотреться на любом участке, двускатная конструкция даст снегу свободно скатываться зимой, к тому же такая крыша правильно распределит свет внутри за счет его преломления.

Полипропиленовые трубы легко скрепляются между собой фитингами

Планируя чертеж такого парника, продумайте систему проветривания: либо будет открываться крыша, либо на торцах будут находиться дверка и форточка. Боковые стенки можно разместить под прямым углом к поверхности земли, а можно сделать слегка наклонными внутрь, что увеличит площадь для проникновения света.

Кроме труб, вам понадобятся фитинги для их соединения, а также специальный паяльный инструмент, который можно взять в аренду практически в любом строительном магазине за не очень большую плату.

Какие трубы подходят для строительства парника

Если речь заходит о пластиковых трубах, то подразумеваться могут изделия из разных материалов: поливинилхлорида (ПВХ), полипропилена (ПП), полиэтилена (ПНД и ПВД) и т.д. У них много схожих характеристик, но есть и отличия, влияющие в первую очередь на выбор области применения.

Основное назначение таких труб – монтаж магистралей для перекачивания различных жидкостей от питьевой воды до нефтепродуктов. Одни из них лучше других переносят высокую температуру, другие отличаются большей механической прочностью

Но все эти и прочие параметры важно учитывать только при использовании таких труб по их прямому назначению

Для изготовления теплиц и парников подходят практически все виды пластиковых труб, но чаще всего применяют ПП и ПВХ, так как сделать парник из полипропиленовых труб обойдется намного дешевле, а конструкция будет более устойчивой за счет жесткости или большой толщины стенок изделий. Полиэтиленовые трубы этими качествами не обладают.

Однако обычные белые трубы ПП постепенно разрушаются от воздействия ультрафиолета. Для теплицы лучше брать серые с УФ-фильтром или защищать обычные слоем краски.

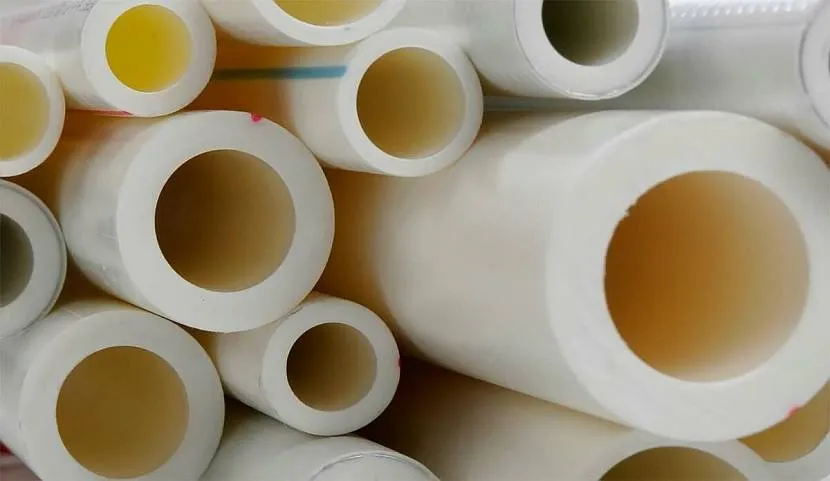

Полипропиленовые трубы разного диаметра Источник recyclingprom.ru

На выбор влияют и другие параметры:

Гибкость труб – необходима для создания конструкций из дуг

Ею в большей степени обладают изделия из полипропилена, тогда как сделать теплицу из труб ПВХ проще с вертикальными стенами и скатной крышей благодаря их жесткости;

Диаметр – трубы сечением более 25 мм согнуть в стандартную дугу довольно трудно;

Длина – она тоже подбирается в зависимости от формы и размеров будущей конструкции, что особенно важно для арочных парников: проще, быстрее и дешевле сделать дугу каркаса из одной цельной трубы, а не из 2-3, которые придется стыковать;. При необходимости саморезы можно выкрутить и разобрать каркас Источник remoo.ru В случае изготовления временных парников небольшого размера на рекомендованный способ соединения не обращают внимания, так как сделать теплицу из пластиковых труб своими руками можно, соединяя узлы скотчем, электромонтажными стяжками или проволокой, фиксируя ими элементы в местах их пересечения

Разборные конструкции можно соединять длинными мебельными болтами, просверливая под них сквозные отверстия сразу через две трубы в месте их пересечения

При необходимости саморезы можно выкрутить и разобрать каркас Источник remoo.ru В случае изготовления временных парников небольшого размера на рекомендованный способ соединения не обращают внимания, так как сделать теплицу из пластиковых труб своими руками можно, соединяя узлы скотчем, электромонтажными стяжками или проволокой, фиксируя ими элементы в местах их пересечения. Разборные конструкции можно соединять длинными мебельными болтами, просверливая под них сквозные отверстия сразу через две трубы в месте их пересечения.

ПНД-трубам также находят применение при изготовлении пленочных мини-парников для выращивания рассады или укоренения черенков. Высокое сооружение из них не построить, а временно укрыть грядку на период заморозков вполне можно, используя обрезки, оставшиеся от прокладки водопровода.

Дуги из труб ПНД Источник maja-dacha.ru

Независимо от вида полимера, из которого сделаны трубы, все они выгодно отличаются от металлических более доступной ценой, удобством транспортировки, устойчивостью к коррозии и долговечностью без применения дополнительных защитных средств. А их малый вес упрощает работу по строительству каркаса и позволяет легко переносить готовое сооружение с одной грядки на другую. Конечно, если это позволяет делать конструкция теплицы.

Почему поливинилхлорид – это лучший материал для теплицы?

Специалисты в строительстве рекомендуют использовать трубы ПВХ по следующим причинам:

• Прочность. Такие трубы не сломаются под огромной тяжестью. Исследования показали, что один элемент ПВХ среднестатистического размера способен выдержать вес до 500 килограмм;
• Упругость. Как известно, для возведения теплицы нужно создавать арки из труб. Из металлических и деревянных материалов сделать это довольно трудно, тогда как трубы ПВХ с легкостью сгибаются в нужную форму. Дуги для парника своими руками с легкостью делаются только в том случае, если в качестве исходного материала вы используете ПВХ;

ПВХ трубы отлично поддаются изгибу

Долговечность. Все изделия из поливинилхлорида не ломаются десятки лет. Поэтому, парник будет надежным пристанищем для ваших растений долгие годы.

Интересные варианты парников из ПВХ труб

Если вы решили сделать парник из пластиковых труб своими руками, то поливинилхлорид – это лучший из существующих на сегодняшний день материалов.

Видео описание

Трубы ПП тоже можно соединить фитингами без сварки, если взять их большего диаметра и для надежности закрепить саморезами. Как это делается, показано в видеоролике: Из пластиковых труб можно сделать только дуги, и объединить их продольными деревянными рейками, используя для крепления хомуты. Такой каркас тоже несложно будет разобрать, выкрутив саморезы, удерживающие хомут.

Каркас с деревянными прогонами Источник i.ytimg.com

Если такая теплица будет эксплуатироваться весь сезон, пленку на ней можно закрепить, прибив к деревянным рейкам через полоски брезента или старого линолеума.

Процесс сооружения стула

Создание оригинального стула из пластиковых труб вполне по силам любому домашнему умельцу или мастерице. Для работы понадобится минимальный набор инструментов, который наверняка найдется в каждом доме и, конечно же, остатки полипропиленовых труб.

Шаг 1- проект будущего стула

На первом этапе предстоит определиться с назначением стула и его конструкцией. Если решено сделать яркий стульчик для ребенка, обязательно стоит учесть рост маленького владельца.

Если табурет планируется использовать на кухне или даче, чтобы не прогадать с размером, обязательно замерьте высоту уже имеющейся мебели.

Тем, кто впервые решил попробовать себя в этой креативной и творческой работе, возможно, стоит начать с изготовления наиболее простой конструкции – табурета. Здесь не потребуется много умений и материалов, а справившись с этой задачей можно приступать к изготовлению более сложных конструкций.

Тем, кто уже немного знаком с технологией работы с пластиковыми трубами, можно попробовать изготовить складной стул. Собирая такую самоделку нужно учесть вес владельца, чтобы конструкция не сломалась в процессе использования.

Кроме того, складные стулья используются на различных неровных поверхностях (рыхлой земле, песчаном берегу, склонах), поэтому конструкция должна быть устойчивой.

Определившись с вариантом самоделки, можно приступать к следующему этапу.

Шаг 2 – подготовка инструментов и материалов

В зависимости от того, какой тип стула было решено собирать, набор инструментов и материалов может несколько меняться.

Но, в основном, для работы потребуются:

• трубы ПВХ диаметром от 25 до 32 мм – нужны для создания каркаса конструкции;
• соединительные фитинги – для соединения между собой пластиковых деталей;
• паяльник для пластиковых труб – если его нет, можно воспользоваться зажигалкой;
• кусок толстой фанеры или плотная ткань – в зависимости от того, какой тип стула был выбран;
• винты или саморезы – для закрепления сидения (в случае создания табурета);
• рулетка и карандаш – для выполнения необходимых замеров;
• ножницы для труб – этот инструмент может заменить ножовка по металлу или обычный нож.

Помимо этого набора инструментов и материалов, могут понадобиться нитки для сшивания ткани (лучше брать армированные, поскольку на стул приходятся повышенные нагрузки). Ткань тоже лучше выбирать плотную.

Если в случае создания детских стульев можно воспользоваться обычной бязью, то для складных табуретов для взрослых лучше выбирать более прочную ткань – типа плащевки или брезента.

Шаг 3 – сборка изделия

Подготовив все необходимые материалы, сделав чертеж и все нужные замеры можно приступать к нарезке труб, и сборке конструкции.

Чтобы было более понятно, мы рассмотрим процесс собственноручного изготовления стульев из полипропилена на примере трех самых распространенных конструкций.

Вариант №1 – кухонный табурет

Кухонный табурет не составит труда соорудить даже тем, кто ни разу в жизни не держал в руках паяльник для труб.

Для сооружения этой самоделки потребуется следующий набор материалов:

• полипропиленовые трубы диаметром от 25 мм – длина будет зависеть от высоты изделия;
• соединительные фитинги: крестовина – 2шт, тройники – 8 шт, заглушки – 8 шт; последние лучше брать без резьбы;
• кусок фанеры или доска, подходящая по размеру для сиденья стула;
• саморезы для закрепления сиденья;
• лак или краска подходящего оттенка.

Подготовив все необходимые материалы и вооружившись набором инструментов, можно приступать к изготовлению кухонного табурета.

1. Основой стула является крестовина. Для ее изготовления нужно соединить крестовину, 4 отрезка трубы и 4 тройника. Длину трубы нужно брать с запасом, учитывая расстояние для пайки деталей. По размеру, крестовина должна быть немного меньше размера сидения
2. На следующем этапе нужно сделать каркас табурета. Для этого, при помощи полипропиленовых труб необходимой длины соединяем обе крестовины вместе. Наличие заглушек позволяет корректировать высоту изделия, если были допущены неточности в расчетах
3. Сиденье табурета можно изготовить из куска фанеры или доски, предварительно отшлифовав их. Определившись с размером, при помощи лобзика выпиливается сиденье нужной формы, а затем шлифуется по периметру. Для крепления к каркасу просверливаются 4 отверстия под саморезы, таким образом, чтобы они совпадали с каркасом
4. На последнем этапе прикручиваем сиденье к каркасу при помощи саморезов и проверяем устойчивость стула. При желании, изделие можно вскрыть лаком или покрасить в подходящий к интерьеру цвет

Как правило, стандартный размер сиденья стула составляет 35*35 или 30*30 см. Для выпиливания лучше воспользоваться электролобзиком, но если его нет в хозяйстве, подойдет и обычная ножовка.

Подготовка к постройке теплицы

Составлению чертежей и схем должен предшествовать правильный выбор места размещения будущей теплицы.

Строительство теплицы должно отвечать следующим требованиям:

• её месторасположение должно быть на расстоянии не менее 5 метров от других строений, создающих тень;

  Теплицу нужно размещать подальше от предметов, создающих тень

• так как конструкция должна максимально освещаться солнечными лучами, её правильным размещением на участке будет юго-восточное или юго-западное направление;

  Лучше всего располагать теплицу в южно или юго-восточном направлении

• следует учесть, что расположение тепличной конструкции вблизи грецкого ореха чревато гибелью саженцев из-за выделения деревом большого количества фитонцидов и других веществ, угнетающих их рост. Также это дерево сильно осушает почву, а крупные листья создают сплошную тень.

Видео: как правильно расположить теплицу на участке

Конструкции теплиц могут быть различной формы: в виде куба, удлинённого параллелепипеда, арок или полушария.

Элементы конструкции теплицы соединяют фитингами

Проще всего монтировать арочную конструкцию. В связи с этим сооружения такой формы возводит большинство дачников, не имеющих строительных навыков. Однако арочная конструкция по своим парниковым свойствам ничем не уступает теплицам другой конфигурации.

Теплицы арочной формы можно легко смонтировать своими руками

Проектируя внутреннее расположение грядок, необходимо позаботиться об удобной ширине дорожек и их расположении. Оптимальное расстояние между ограждениями грядок составляет 50–60 см.

Расстояние между грядками должно составлять 50–60 см, дно дорожек можно засыпать древесными опилками

Учитывая указанные нюансы при подготовке к постройке теплицы, составляются чертежи и схемы.

Фотогалерея: чертежи теплиц разных форм

Арочный каркас теплицы — наиболее популярный вариант среди огородников благодаря простоте конструкции и минимуму трудозатрат

Необходимые инструменты

Для работы понадобятся:

• молоток,
• отвертка или шуруповерт для работы с саморезами;
• инструмент для резки ПВХ труб: специальные ножницы, ручную ножовку по металлу, электролобзик;
• если для соединения ПВХ труб будут применяться фитинги, то нужен будет или трубный паяльник или клей для пластика.

Для закручивания саморезов лучше всего взять электрический шуруповерт. Или аккумуляторный или проводной, если есть, откуда протянуть переноску. Закручивать саморезы отверткой очень неудобно и долго – на это уйдет много времени. Шуруповерт позволяет закручивать крепеж одной рукой, другой удерживая элементы конструкции. Это позволяет работать самостоятельно.

Дерево или ПВХ-трубы? Что выбрать для каркаса теплицы?

Опытные дачники используют для каркаса двухскатных конфигураций дерево и брусья твердых пород. Но для старта обустройства земельного участка рекомендуется выбрать ПВХ или полипропиленовые трубы.

Спросите почему? Для работы с деревом требуются навыки, подручные слесарные инструменты и дополнительная обработка каркаса для защиты от гниения и влияния погодных осадков на древесину. К тому же перед началом работ потребуется возвести блочный или ленточный фундамент, который примет всю нагрузку от массивного строения.

Намного проще использовать легкие ПВХ-трубы. Они дешевле, проще в монтаже и позволяют придавать теплице любую форму. Для соединения труб между собой и формирования основания, можно использовать сварку с фитинговыми соединениями, шурупы или клей.
