Водяной теплый пол: тонкости выбора

Подготовка к монтажу

Водяной теплый пол: тонкости выбораПри монтаже на грунт на предварительном этапе заливают черновую стяжку. Насыпают песчано-гравийную подушку, кладут на нее гидроизоляцию (полиэтилен или рубероид), заливают раствор, выравнивают и дожидаются схватывания бетона.

При монтаже без стяжки снимают напольное покрытие. Если пол в порядке и под ним есть слой утеплителя, с которым тоже все в порядке, можно начинать монтаж.

Если черновой пол подгнил, между лагами нет утеплителя – доски снимают. При необходимости демонтируют лаги.

  1. Кладут гидроизолирующую пленку.
  2. Плиты утеплителя устанавливают между лагами плотно враспор.
  3. Сверху – пароизолирующая пленка с низкой паропроницаемостью или полиэтилен, кашированный фольгой. Фольгированную пленку кладут наверх отражающей поверхностью, пароизоляционную – шершавой стороной (отводящей).
  4. Сверху устанавливают либо листы ДСП с уже готовыми пазами для труб, либо кладут влагостойкую фанеру, которая будет основанием для монтажа пенополистирольных матов.

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

  • высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
  • высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
  • ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

сравнительно высокая сложность проектировки и монтажа

Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованного отопления.

водяной теплый пол

Подбор финишных покрытий

Проводя в деревянном доме самостоятельное устройство теплого пола, необходимо на этапе разработки проекта продумать, какое будет финишное покрытие на полу. Для подобных условий можно подобрать несколько разновидностей.

  • Керамическая плитка, характеризующаяся высокой теплоотдачей быстро нагревающейся поверхности. Под нее целесообразно сделать стяжку или накрыть водяной контур цементно-стружечной плитой.
  • Паркетная доска, равно как и ламинат, могут монтироваться на маты, а также на предварительно подготовленные штробы.
  • Доска может стать элегантным решением при обустройстве теплого пола по лагам.

Технология заливки

Разобравшись в тонкостях и нюансах, рассмотрим, как сделать теплым бетонный пол.  При проведении работ по устройству пола, температура в помещении должна находиться в пределах от 5 до 25С. Если основание в хорошем состоянии, его следует очистить и обеспылить. При необходимости устраивается черновая стяжка.

Подготовка

По подготовленному основанию и отшпаклеванным стенам проклеивается демпферная лента.

Делается это в обязательном порядке, чтобы:

  • предотвратить потерю тепла на обогрев стен;
  • избежать разрушения стяжки в результате температурного расширения.

Если решено сэкономить, можно проложить по периметру полоски теплоизоляции, например, пенопласта, эффект будет тот же.

Водяной теплый пол: тонкости выбораПериметр помещения необходимо проклеить демпферной лентой

После теплоизоляции площади стыковки, на пол прокладывается пленка гидроизоляции и теплоотражающий материал.

Монтаж системы

Укладка водяного пола, или любой другой системы горизонтального отопления своими руками, производится с точным соблюдением рекомендаций завода-изготовителя. Инструкция всегда идет в комплекте с элементами самой системы. Если кабель или труба проходят через температурный шов, их требуется защитить гофрошлангом.

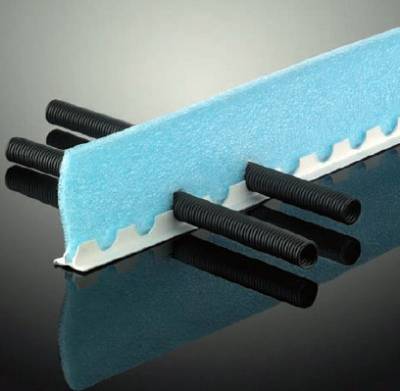

Водяной теплый пол: тонкости выбораГофрошланг для прокладки элемента системы отопления

После укладки и фиксации системы, подключаются греющие элементы. Перед заливкой системы бетоном, необходимо провести проверку работы всех элементов системы. Если тестовый запуск прошел успешно, работы можно продолжить.

Видео в этой статье покажет монтаж водяного пола.

Финишная заливка

Не всегда требуется заливать систему сверху бетонным раствором. Иногда для этого используются другие материалы.

  • Некоторые владельцы квартир в попытке снизить расходы и уменьшить вес стяжки, пробуют залить теплые полы керамзитобетоном. Что произойдет если залить теплый пол керамзитобетоном?
  • Ответ – ничего хорошего. Керамзит является теплоизолятором. Добавляя его в раствор бетона, вы значительно улучшаете теплоизоляционные свойства стяжки. Поэтому монтировать систему пола на такое основание имеет смысл, чтобы избежать энергопотерь.
  • Нет смысла заливать половое отопление сверху таким составом, потому что так вы снизите эффективность работы системы. Дело в том, что верхний слой керамзита будет препятствовать прохождению тепла в помещение. Фактически, таким образом, вы просто будете зря тратить деньги.

Водяной теплый пол: тонкости выбораСтяжка из керамзитобетона имеет прекрасные теплоизоляционные качества, но требует устройства выравнивающего слоя

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

  • греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
  • в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
  • деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
  • напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
  • при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
  • экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
  • существенная экономия внутреннего пространства;
  • надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным  недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж теплого пола в деревянном доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Это интересно: Огнеупорные листовые материалы: распишем суть

Монтаж

Прежде чем приступить к непосредственному монтажу, не забудьте подготовить поверхность – очистить от мусора, от мелких неровностей, грязи и пыли. Все неровности рекомендуется засыпать песком.

Гидроизоляция. Укладывается она разными способами, можно под утеплитель, а можно над ним. В случае укладки экструдированного пенополистирола значения не имеет, где будет располагаться гидроизоляция, поскольку он сам по себе не очень в ней нуждается. Единственное – она не даст лишней влаге проникнуть в плиту, где будут располагаться трубы с горячей водой. Рекомендуется располагать ее по деревянным балкам.

Популярные статьи  Размеры подростковой кровати

Водяной теплый пол: тонкости выбораВодяной теплый пол: тонкости выбора

Если закрепите её ниже утеплителя, то можно осуществить монтаж труб прямо на него. В случае крепления сверху потребуется стелить еще монтажную сетку, на которую будут крепиться трубы.

  • Демпферная лента. Ленту нужно приклеить по периметру. Высоту лучше брать несколько выше самой заливки. В дальнейшем то, что выступает, можно обрезать.
  • Утеплитель. Укладывайте его со смещением стыков для повышения прочности крепления.
  • Армирование. Первый слой рекомендуют крепить выше утеплителя для крепления поверх контуров и распределения тепла. Между собой сетки для прочности связываются проволоками, и после этого на них крепят трубы. Не забудьте уложить армирование еще и поверх труб.

Водяной теплый пол: тонкости выбораВодяной теплый пол: тонкости выбора

  • Крепление труб. Прежде чем крепить их, сделайте отступ от всех стен 15-20 сантиметров. Уложить можно по разным схемам – спиралью или змейкой.
  • Подключение контуров. Рекомендуется сделать это через распределительный узел, у которого есть функционал повышения давления и регулирование температуры.
  • Определение давления. Когда установите все необходимое, нужно проверить систему на прочность. Для этого нужен компрессор, с помощью которого осуществляются все работы.
  • Стяжка пола – производится после укладки контуров.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

Водяной теплый пол: тонкости выбора

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

Водяной теплый пол: тонкости выбора

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

  1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
  2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.

Водяной теплый пол: тонкости выбора

Схемы водяного теплого пола

Это очень важный момент – схемы. Дело в том, что теплоноситель, движущийся по трубам, отдает свое тепло, постепенно остывая. А значит, при выходе из системы он будет практически холодным. Получается, что одна половина пола нагревается по норме, а другая остается прохладной. То есть налицо неравномерное распределение теплоносителя по уложенному отопительному контуру. Если помещение небольшое, к примеру, присоединенный балкон, ванная или туалет, то это не будет сильно заметно. А если это большая гостиная?

Вот почему для укладки теплых полов используются разные схемы. Для малых помещений змейка – самая простая схема. Для больших — спираль, или двойная змейка, в которой по одному контуру проложены и подача теплоносителя, и его обратка.

Плюсы и минусы теплого пола

Водяной теплый пол: тонкости выбора

Как показывает практика, все используемые на сегодня виды теплого пола имеют свои особенности, технические тонкости эксплуатации, но есть и общие для всех достоинства и недостатки, которые станут аргументом при принятии решения об использовании подобной системы у себя дома.

Теплый пол, плюсы и возможности

  • Высокая надежность при условии профессионально выполненного проектирования и монтажа, качественных материалов и оборудования.
  • Возможность разработки системы отопления для полной или частичной замены радиаторного отопления половым.
  • Экономичность. Анализируя опыт эксплуатации теплого пола, его плюсы и минусы оказалось, что на практике пользователи таких систем снижают среднюю температуру на 2-3 ˚ и при этом чувствуют в помещении себя комфортно. Это дает возможность снизить потребление энергоресурса на 7-8 %.
  • Остается возможность использования напольного покрытия любого типа. Ограничения есть только для кабельных систем. Этот вид подогрева пола допускает использование только плитки.
  • Тепло поднимается от пола, более равномерно прогревая помещение в сравнении с отоплением на основе радиаторов.
  • В каждой из комнат можно индивидуально регулировать температуру.
  • Отсутствие холодного пола в доме снижает опасность появления простуды.
Популярные статьи  15 советов по оформлению дверного проема без двери + фото

Как и у любого оборудования имеются у теплых полов как плюсы, так и минусы.

  • Допустимы любые декоративные покрытия, но с ограничением по коэффициенту сопротивления передаче тепла (не более 0,15 м2К/Вт).
  • Предъявляются жёсткие условия к экологичности мебели, так как при незначительном, но постоянном её нагреве есть опасность того, что будут выделяться опасные вещества.
  • Технология монтажа предполагает поднятие уровня пола в среднем на 6-10 см, хотя в случае если это становится проблемой всегда можно выбрать систему, в которой подобные изменения не потребуются.
  • Могут потребоваться дополнительные разрешения на монтаж, но они необходимы не для всех видов теплых полов.

Технология пошагового монтажа электрического (ИК) пола

Любые строительные работы следует начинать с расчёта количества необходимого материала. А при обустройстве электрической системы, ещё и с подсчёта затрат на электрическую энергию.

Рассмотрим установку тёплого пола в дачном домике, на примере инфракрасной плёнки, так как это наиболее лёгкий и простой вариант. Экономию при укладке такой конструкции можно достичь купив управляемую ИК-систему.

Последовательность работ по монтажу инфракрасного тёплого пола в загородном доме выглядит следующим образом. Потребуется приобрести необходимый материал и подготовить инструмент. Нам понадобиться:

  • плёночный нагревательный элемент;
  • клеммы и кабель;
  • специальный изолирующий материал — битумная лента;
  • термодатчик, для контроля уровня нагрева;
  • блок управления — терморегулятор, который может быть электромеханическим и электронным;
  • двухсторонний скотч;
  • фольгированная подложка;
  • утеплитель;
  • фанера.

К сведению! Плёночного материала должно быть меньше, чем площадь обогреваемого помещения, так как под тяжёлой мебелью он не монтируется. А фанеры, материала для теплоизоляции и гидроизоляции должно быть столько, чтобы застелить всю комнату.

Можно купить готовый комплект, который содержит всё необходимое для монтажа ИК-системы, кроме датчика и терморегулятора.

Кроме того, в процессе работы понадобятся: ножницы, нож, отвёртка, плоскогубцы.

Подготовка деревянного основания. Для укладки плёнки требуется ровная и чистая поверхность, поэтому специалисты рекомендуют сделать настил на доски из фанеры. Отличный вариант — фанера с защёлкивающимся механизмом, получается ровная и практически без швов поверхность. Фиксируется фанера к черновому основанию на саморезы, которые должны быть слегка утоплены. При желании, можно положить под листы утеплитель, в виде вспененного полиэтилена.

Укладка теплоизоляции. Теплоизоляционный материал кладётся на фанеру фольгированной стороной вверх, встык, и фиксируется при помощи степлера. А стыки изделия проклеиваются скотчем, можно использовать строительный или фольгированный.

  • Составление схемы укладки плёнки и определение места монтажа терморегулятора. Прибор лучше установить вблизи выхода и рядом с выключателями.
  • Подготовка плёнки — нарезается она нужной длины. Резать следует строго в специально предназначенных для этого местах.

Установка нагревательного элемента — полотна стелются параллельно, медными полосами вниз.

Проведение работ по изоляции кабеля. Необходимо изолировать плёнку в местах разреза битумом, кроме участков, где будет осуществляться подключение.

Фиксация контактов. Клипсы устанавливаются на медные шины, в местах подключения к электроцепи. Одна пластинка вставляется внутрь плёнки, а другая снаружи, на медные полосы. Фиксируется зажим путём сжатия его плоскогубцами.

Закрепление плёнки. Полосы соединяются друг с другом при помощи скотча, для более прочной фиксации можно закрепить их по краю с шагом 500 мм.

Подключение системы. Соединение клемм с проводом делается согласно схеме. Чтобы получился качественный контакт, места соединения хорошо зажимаются плоскогубцами.

Изоляция контактов. Клеммы обрабатываются битумным скотчем. Один кусочек изолятора приклеивается снизу зажима, а второй сверху, после чего они склеиваются между собой.

Установка температурного датчика. Устанавливается он под плёнкой, на специальной чёрной полосе. Расстояние от края полотна должно составлять 150 мм. Укладывается прибор и кабель от него в пазы утеплителя, которые необходимо для этого сделать, иначе поверхность не будет ровной. Фиксация датчика и проводов осуществляется монтажным скотчем.

Монтаж терморегулятора. Терморегулятор бывает накладным или закрепляется в гнездо в стене. Кабель от него может фиксироваться прямо на стену, или размещаться в специально проделанных штробах.

Соединение кабеля с терморегулятором. Кабель идущий от инфракрасного пола, датчика и источника питания подсоединяется к терморегулятору согласно инструкции.

Укладка гидроизоляционного слоя. Полиэтиленовая плёнка раскладывается по всей поверхности ИК пола внахлёст и закрепляется скотчем.

Монтаж настила для полового покрытия. В качестве материала для подложки используется фанера, она укладывается на нагревательные элементы.

Установка финишного покрытия. Поверх настила монтируется напольное покрытие.

Как видите, монтаж инфракрасного тёплого пола на даче легко сделать своими руками, главное строго соблюдать технологию.

Теплый пол Rehau

Водяной теплый пол: тонкости выбора

Технологии Рехау обладают отличным качеством и составлены в соответствии с мировыми стандартами для отопительного оборудования. Экономичность и надежность систем позволяет снизить траты на монтаж до 50 % и уменьшить количество расходных материалов до 25 %.

Преимущества и недостатки

Преимущества:

Водяной теплый пол: тонкости выбора

  1. Электрическая безопасность. Это одно из самых важных достоинств. Защита от излучения обеспечивается различными составляющими системы. Наиболее важным элементом является обрамление кабеля, созданное из высококачественной меди. Специальный изоляционный материал предназначен для недопущения перегрева и деструкции кабеля.
  2. Надежность системы. При изготовлении конструкции системы водяных полов применяют наиболее современные и высококачественные технологии, обеспечивающие отличные эксплуатационные характеристики и гарантию длительной службы. Главной особенностью кабеля является наличие специальной жилы, которая надежно защищена армированным кевларом. Данный элемент обладает отличными параметрами по твердости, если сравнивать его с остальной конструкцией, поэтому обеспечивает надежную изоляцию от повреждающих факторов. При эксплуатации исключена надобность в проведении регулярного обслуживания теплых полов. После их приобретения и установки ремонт не придется проводить на протяжении долгого времени.
  3. Равномерное распределение нагрева. Напольное покрытие полностью заменяет необходимость в приобретении дополнительного отопления. Температура при работе системы равномерно повышается во всем пространстве, что позволяет всем пользователям чувствовать себя комфортно.
  4. Отсутствие загрязнений. Особенности системы позволяют исключить непрестанную циркуляцию воздуха в обогреваемом пространстве, поэтому не появляется дополнительная пыль или грязь, что делает использование теплых полов наиболее удобным.

Водяной теплый пол: тонкости выбора

Какие материалы рекомендуется применять для теплого пола можно прочитать тут.

Недостатки:

Водяной теплый пол: тонкости выбора

  1. При установке любых теплых полов, в частности, Рехау частично загромождается пространство, то есть общая высота каждой комнаты становится на несколько миллиметров меньше. Разработчики теплого пола Рехау постарались максимально снизить эту особенность, однако при детальном подсчете она становится заметной.
  2. Чтобы выполнить правильный монтаж системы, необходимо ознакомиться с правилами и прочитать предписания по применению всех крепежных элементов, так как некоторые из них производятся по новейшим стандартам.
  3. Перед монтажом системы необходимо тщательно очистить покрытие от предыдущих материалов.

Обзор системы теплый пол от Рехау:

Монтаж водяного тёплого пола без стяжки

Самый распространённый метод, как сделать водяные тёплые полы в частном доме с деревянными перекрытиями является настильный — без стяжки. Суть заключается в прокладывание труб между лагами или на черновые доски.

Популярные статьи  Банкетки в прихожую

Прежде, чем приступать к работе, нужно подготовить инструмент и купить материал. Помимо этого, следует подготовить схему укладки контура: «улитка» или «змейка».

Если вы решили сделать теплые водяные полы своими руками в частном доме в стяжку – смотрите данную статью, в ней вы найдете пошаговый монтаж как произвести укладку самостоятельно.

Подготовка основания

Особенность монтаж тёплого водяного пола в доме с деревянными перекрытиями, который эксплуатировался длительное время, заключается в проведения оценки состояния перекрытий. Если строение новое, то данные действия не потребуются.

Оценка состоит в осмотре:

  • балок — определить степень прочности;
  • пола — на наличие щелей;
  • основания — для выявления перепадов (допустимы не более 3 мм).

При необходимости нужно заменить прогнившие балки, просушить древесину, выровнять неровности на поверхности и заделать трещины герметиком. Затем, обработать деревянный пол антисептическим средством.

Если основание себя изжило, то его нужно демонтировать и соорудить новое.

Монтаж чернового пола

На подготовленное, ровное основание монтируется черновой пол из дерева любого вида, главное, не допустить образования щелей. Доски должны иметь толщину 20 мм, они фиксируются к основе при помощи саморезов.

Укладка гидроизоляционного материала

На пол расстилается гидропароизоляционная плёнка, обычная полиэтиленовая не подойдёт, так как будет образовываться конденсат.

Изделие укладывается мембранной стороной вниз, с нахлёстом одного полотна на другое — 10 см, и соединяется между собой с помощью двухстороннего скотча.

Монтаж лаг

Процесс установки следует начинать с закрепления уголков. Они фиксируются на противоположные стены с шагом 60 см. На уголки устанавливаются лаги, и выравниваются по горизонтали, параллельно фальшполу.

Установка теплоизоляции

В качестве теплоизоляционного материала можно использовать минеральную вату в плитах или базальтовый утеплитель. В процессе укладки, нельзя допускать деформацию плит, иначе они частично потеряют свои теплозащитные свойства. Материал укладывается между лагами, слоем 10 см.

Монтаж гидроизоляции

Монтируется второй слой гидроизоляции. Полиэтиленовую плёнку следует стелить по лагам в натяжку, она не должна провисать, и крепится степлером к деревянным балкам.

Смотреть видео

Подготовка подложки под трубы

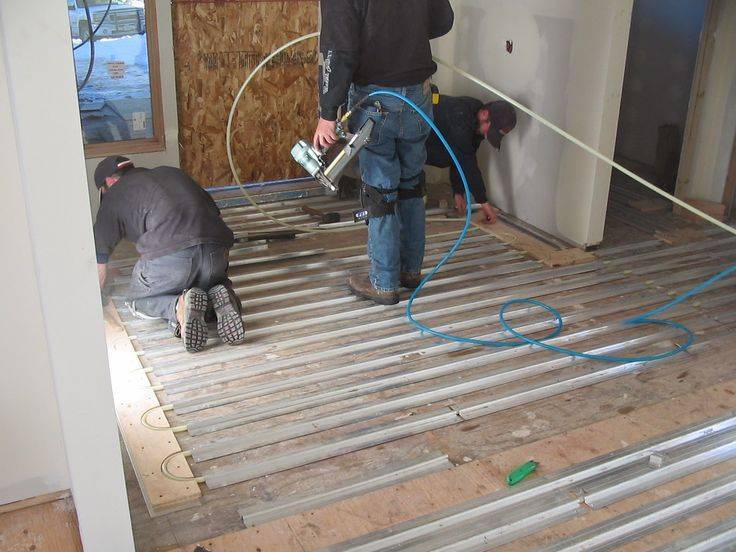

Поперёк лаг прибиваются рейки толщиной 2 см, с отступом от стен 30 мм. Между ними должны быть пазы, размер их зависит от шага укладки труб, стандартный — 20 мм.  В данные пазы устанавливаются металлические пластины, в которые будут монтироваться водяные нагревательные элементы.

Возможно, заменить алюминиевые пластины на фольгу, которой следует обматывать трубы, прежде чем укладывать их в пазы. Один конец фольги нужно зафиксировать степлером к рейкам.

Установка контура

В канавки, на вмонтированный отражающий профиль, кладутся трубы греющего контура. Для осуществления поворота трубы, необходимо сделать укорачивание доски с торца на этом участке на 10 — 15 см.

Подключение

Есть несколько способов подключить водяной контур. Самый простой — через краны к центральному отоплению, это позволить осуществлять управление в ручную. Для подключения к домашней системе отопления, требуется установить насос.

Укладка подложки для финишного покрытия

В качестве настила могут применять гипсоволоконные плиты или листы ДСП. Они должны полностью закрывать нагревательные элементы, которые хорошо утоплены в пазах.

Установка напольного покрытия

Завершающим слоем «пирога» укладывается запланированное напольное покрытие, это может быть плитка, линолеум, ламинат. Главное, чтобы оно сочеталось с тёплыми устройствами.

На этом, процесс установки водяного тёплого пола на деревянные перекрытия без стяжки завершён. Несмотря на трудоёмкость данного метода, он пользуется популярность, так как менее грязный и пыльный, и не создаёт такой нагрузки на перекрытия.

На подготовленное черновое основание укладываются полистирольные плиты с фольгированным покрытием, они служат гидро и теплоизоляцией, монтируются трубы и фиксируются бобышками, сверху кладётся фанера и напольное покрытие.

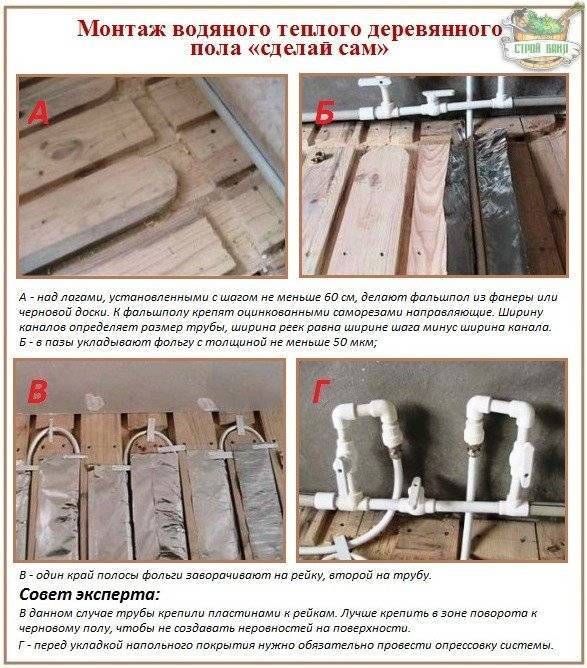

Осуществляем укладку теплого пола на реечную основу

Перед тем как приступить к работе по монтажу, необходимо осуществить подготовку основания.

Для этого нужно внимательнейшим образом выполнить осмотр пола, так же нужно вскрыть в нескольких местах половицы и изучить состояние лаг, если это необходимо, то заменить испорченные узлы конструкции.

Следующим шагом осуществляется монтаж изоляционного материала. Для этих целей обычно используется пленка полиэтиленовая, которая укладывается внахлест и соединяется между собой обычным скотчем.

По заранее составленной схеме размечается места подсоединения труб, а так же места для монтажа органов управления всей системой.

Далее в соответствии с избранным шагом изготавливаются рейки.

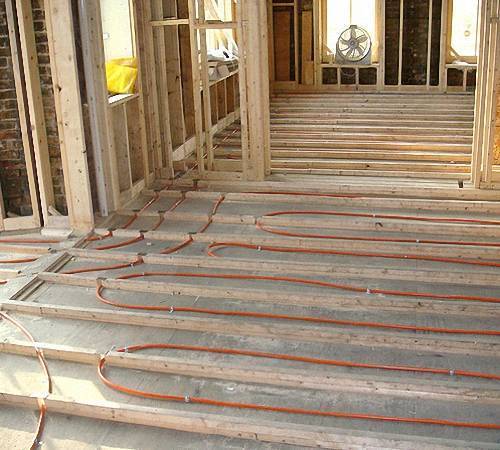

Затем выполняется монтаж теплового пола по лагам. Монтируются направляющие и непосредственно между ними оставляются каналы для трубопровода.

Далее необходимо обязательно закрепить направляющие

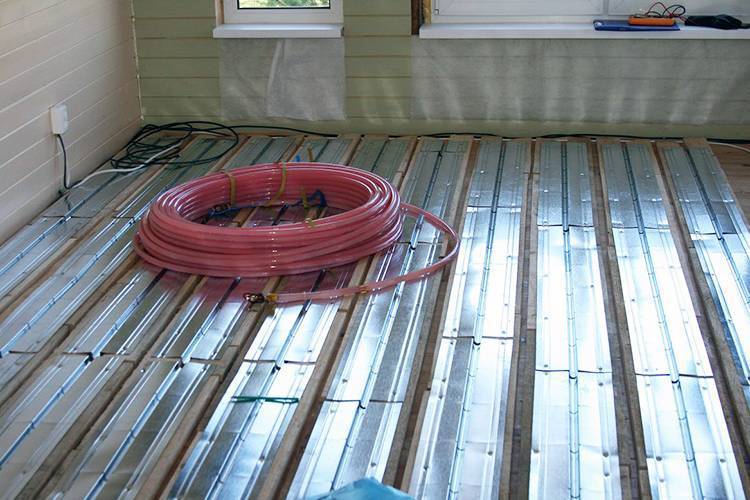

Очень важно уголки планок закруглить, чтобы обеспечить безопасный проход трубы. Далее в изготовленные борозды кладутся металлические планки. В образовавшиеся каналы укладывается непосредственно труба отопления

Далее производится подключение трубы к распределительному коллектору

В образовавшиеся каналы укладывается непосредственно труба отопления. Далее производится подключение трубы к распределительному коллектору.

Далее производится обязательный этап опрессовки, для этого подключенную систему заполняют водой под давлением, превышающим рабочее в полтора раза и в таком состоянии выдерживают 24 часа. Если по истечению этого времени не обнаружено подтеков, то можно приступать к дальнейшему ремонту.

Следующим этапом укладывается финальное покрытие, которое вы избрали для данного помещения.

Монтаж водяного теплого пола без стяжки.

Перед монтажом фольгированной системы рекомендуется обработать основание пола грунтом или бетон контактом. Это необходимо для прочного склеивания элементов к основанию. Монтаж фольгированной без стяжки системы очень прост и не требует большого профессионализма. Для монтажа требуются: перчатки, линейка и канцелярский нож для резки панелей. Раскладку панелей фольгированной системы рекомендуется начинать от места входа контура теплого пола в помещение, либо от самого дальнего угла помещения, либо от места установки распределительного коллектора.

Водяной теплый пол: тонкости выбора

Панели раскладываются плотно к друг-другу, последовательно, один за другим. После того, как фольгированная система выложена на полу, рекомендуем последовательно поднять элементы и приклеить их к поверхности пола. Нет необходимости полностью покрывать клеем элементы, достаточно небольшого количества клея, нанесенного на углы элемента.

Водяной теплый пол: тонкости выбора

Клей служит только для временной фиксации пластин, чтобы при монтаже непосредственно контура теплого пола, труба не поднимала элементы, особенно в местах поворотов. Для приклеивания можно использовать любые клеи не агрессивные к пенопласту (КС, жидкие гвозди и т.п.). Также элементы фольгированной системы можно приклеивать к основанию с помощью плиточного клея. Порядок работ в таком случае осуществляется также как при укладке керамической плитки с использованием зубчатого шпателя. Плиточный клей можно наносить как на основание чернового пола, так и непосредственно на сами элементы.

После этого можно приступать к монтажу труб контуров теплого пола. К данному этапу мы рекомендуем приступать через сутки после приклеивания элементов — это гарантирует, что клей схватится, а труба, следовательно, не будет поднимать пластины во время монтажа

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
