Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

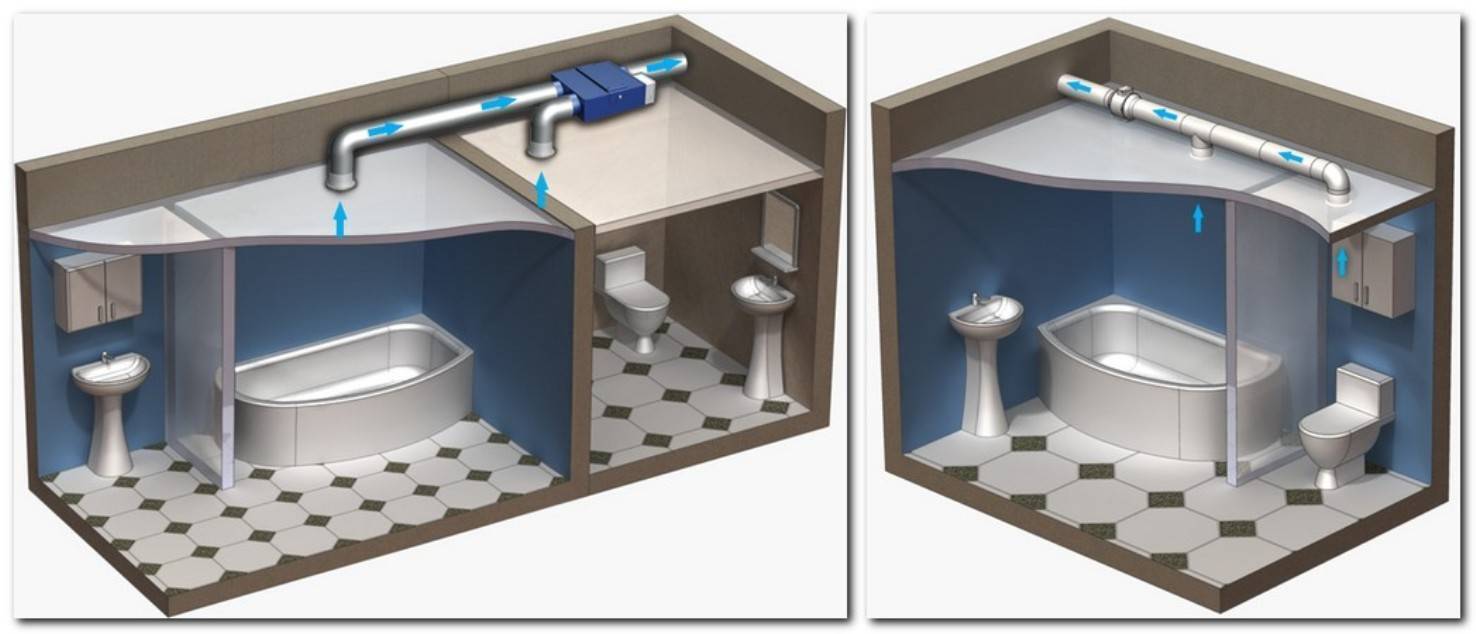

Устройство системы вентилирования санузла

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция
Устройство системы вентилирования Проще всего вам будет оборудовать своими руками естественную вентиляцию санузла в деревянном доме. Для этого внизу и вверху на стенах помещения сделайте вентиляционные отверстия и оборудуйте их решетками.

Если естественного проветривания недостаточно, придется делать принудительную вентиляцию в санузле деревянного дома. Циркуляция воздуха в системе будет усиливаться за счет действия вентилятора, а запахи и испарения станут выводиться по сети вентканалов.

Установить вентилятор вы можете на чердаке, и он будет общим для всей системы. При его установке соблюдайте меры безопасности:

  • применяйте только специализированные вентиляторы, обладающие повышенным классом защиты от возгораний;
  • располагайте воздуховод с вентилятором не на деревянном чердачном настиле, а на металлических подставках;
  • для использования в деревянном доме приобретайте воздуховоды только из негорючих материалов;
  • по возможности, вентиляционная решетка с вентилятором в вашем санузле должна быть оснащена противопожарным клапаном.

Основные нормативы и требования к установке и организации вентиляции

Один из критериев касается доступа свежего воздуха на один кубометр ванной/туалета в час. Для обеих помещений это — 6—7 м³. Для совмещенного варианта — 8—10. В идеале ориентируются на показатели на 20 % больше. Если вентиляционный проем в ванной один, то он должен быть приточного типа. Принцип работы проверяют с помощью зажигалки: если пламя отдаляется от вытяжки — то устройство приточное, а если приближается — вытяжное. В стеновом или оконном клапанах, если таковые имеются, обязательно должна быть система очистки воздуха. Все нормы и требования есть в СНиП 41-01-2003. Согласно им, если имеет место загрязнение воздуха и отсутствует естественная вентиляция, в связи с чем не выполняются санитарные нормы, то необходим искусственный воздухообмен. Норма поступления воздуха на 1 человека составляет 28 м³/час.

Допустимая концентрация углекислого газа равна (мг/м³):

  • в сельской местности — 650;
  • в малых городах — 800;
  • в крупных городах — 1000.

Виды вентиляции для ванны и туалета частного дома

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкцияСлева — схема естественной, справа — принудительной вентиляции

Выбор способа проветривания помещений обычно определяется на этапе разработки плана дома. Этот документ определяет, какого типа будут коммуникации.

Вентиляция для санузла в частном доме бывает трех типов:

  • Принудительная вентиляция. Осуществляется при помощи встроенных вентиляторов.
  • Естественная. Не предполагает принудительное нагнетание воздуха, работает за счет перепада температур в комнате и на улице.
  • Комбинированная. Включает вышеперечисленные способы, допускает одновременную или параллельную их работу.

Отличие естественной вентиляции от принудительной

Используются 2 типа вентиляции, имеющие существенные отличия:

  1. Естественная. Принцип ее действия основывается на проникновении воздушных масс через окна и двери. В прошлом такой способ проветривания считался самым действенным. Сейчас такая вентиляция не может обеспечить требуемый уровень воздухообмена и используется только в сочетании с другими типами.
  2. Принудительная. Обеспечивается путем размещения специального прибора — вентилятора. Это препятствует выходу тепла из помещения, снижает влажность и наполняет комнату чистым воздухом за несколько минут. Главной причиной установки принудительной системы является герметичность дверных полотен и стеклопакетов. Вместе с сохранением тепла это препятствует воздухообмену.

Как работает вентиляция в многоэтажном доме. Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Выбор схемы принудительной вентиляции

  1. Комбинированная. При такой системе принудительная вытяжка сочетается с естественной подачей воздуха или наоборот. Самое широко распространенное устройство вентиляции в квартире или частном доме. Монтируется довольно просто, не требует специального ухода. О недостатках мы уже сказали выше.
  2. Принудительная приточная вентиляция с охлаждением требует внедрения в систему кондиционера. Такое оборудование устанавливается сразу на стояк или частный дом, оно достаточно дорого и громоздко.
  3. Принудительная приточная вентиляция с подогревом воздуха. Наиболее простой способ ее организовать – установить рекуператор. Он сэкономит расходы на электроэнергию, используя тепло отработанного воздуха. Минус – рекуператор достаточно дорог.
  4. Приточно-вытяжная принудительная вентиляция с рециркуляцией. Отработанный воздух фильтруется, частично смешивается с уличным и возвращается в помещение. Такое устройство принудительной вентиляции достаточно сложно, поэтому в квартире своими руками его берутся делать лишь опытные мастера.

Как сделать вентиляцию в ванной своими руками

В принципе, вентиляцию в ванной комнате сделать не проблема. Главное точно поставить перед собой цель – она будет естественной или принудительной.

Естественная

Для этого надо в стене сделать отверстие под трубу диаметром 110-150 мм. Оно делается под потолком в стене, которая отделят помещение от улицы. В это отверстие вставляется воздушный клапан, который закрывается с двух сторон декоративными решетками. Выбирать лучше клапан с регулятором в виде ручки и задвижки, с помощью которых можно закрывать отверстие и открывать или оставлять небольшой зазор.

Принудительная

В то же проделанное отверстие в стене вместо клапана надо установить вентилятор.

  • Если это настенная модель, то в стену надо вставить пластиковую трубу, которую с внешней стороны закрывают решеткой.
  • Если это канальный вариант, то сам прибор устанавливается в стену и закрывается с двух сторон решетками.

Самое сложное в этом деле – сделать сквозное отверстие, для чего потребуется перфоратор и алмазная коронка требуемого диаметра. Установить же и закрепить вентилятор просто. Настенный крепится к стене четырьмя саморезами на пластмассовые дюбеля, канальный просто вставляется в отверстие без всяких крепежей. При необходимости зазор между прибором и стеной заполняется монтажной пеной.

Устройство вентиляционной системы.

Если в помещении по какой-то причине нет вентиляционной системы, необходимо немедленно сделать вентиляцию в ванной комнате, это не слишком сложный процесс.

Высотные дома спроектированы так, что вентиляционная шахта размещается за стенкой ванной или туалетного помещения. Смонтировать правильно принудительную вентиляцию в ванной и туалете, не очень сложно. Необходимо сделать аккуратную отдушину, если ее не было, затем прикрепить изнутри отверстия радиальный вентилятор осевого типа, и подключить его к электричеству с соблюдением всех норм и требований к эксплуатации электрических устройств в условиях высокой влажности.

Популярные статьи  Обзор больших деревянных домов

Отдушину для эстетики прикрывают красиво изготовленной решеткой. Если жилая площадь имеет разделенный санитарный узел, а вентиляционное отверстие расположено на стене между двумя помещениями, монтаж второго вентилятора происходит способом,описанным выше. В некоторых случаяхочень удобно применять декоративные решеточки, специально предназначенные для устройства в них вентиляторов.

Гораздо труднее установить вентиляцию в ванной и туалете, когда вентиляционная шахта граничит с другим помещением, в этом случае предусмотрен монтаж канальной вытяжки. Для начала работ по устройству нужно подобрать место для отдушины ванной и втуалете. После этого нужно продумать план устройства короба для вентилирования, по нему воздушные массы будут уходить в шахту.

Вентиляционные короба имеют различие по следующим характеристикам:

  • Короб прямоугольной или круглой формы, изготовленный из пластика.
  • Короба жесткого и мягкого типа, произведенныеиз гофрированного железа.
  • Короба прямоугольной формы, изготовленные из обычной или оцинкованной жести.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкцияПластиковые изделия легкие и очень просты при устройстве принудительной вентиляции в ванной. Они гораздо долговечнее, чем металлические изделия, имеют цену ниже и проще в уходе. По этой причине сегодня на рынке строительных материалов продукция из пластика активно вытесняет металлические изделия. Что касается использования гофрированной продукции, ее применение происходит крайне редко, и на общую картину это не оказывает никакого влияния.

Короб лучше всего устанавливать еще до начала основных ремонтных работ, а вот монтаж электрооборудования и решеточек на отдушину осуществляют после основной отделки. На заключительном этапе происходит проверка смонтированного оборудования.

Обустройство вытяжной вентиляции ↑

Организация принудительной вытяжной вентиляции оправдана только в том случае, если помещение ванной комнаты имеет площадь более 15 кв. м. Необходимым элементом системы является канальный центробежный вентилятор, который устанавливается в вентиляционную шахту. Такие приборы работают практически бесшумно и отличаются простотой в монтаже. Его сможет осуществить даже домашний мастер. Предварительно, конечно же, внимательно ознакомившись с инструкцией.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция
Канальный вентилятор устанавливается внутри вентиляционной шахты

Перед установкой нужно убедиться, что вентиляционный канал чист и работоспособен. Вентилятор должен быть закреплен на определенной глубине канала в строго вертикальном положении. После того, как это осуществлено, можно начать подключение устройства к системе электропитания. Нужно помнить, что эта операция проводится только после обесточивания квартиры. К вентилятору прокладывается питающий кабель. В наиболее удобном месте монтируется выключатель. Затем проводится проверка, если все в порядке – устройство готово к работе.

Выбор вентиляторов и комплектующих

Для устройства вентиляции в туалете и ванной комнате применяются приборы бытового типа. Конструктивно они представляют собой настенные или канальные вентиляторы разной мощности и размера. Положение и место размещения агрегата выбирается в зависимости от конструкции помещения и наличия каналов в нем.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Приборы для бытовой вытяжки.

По возможностям настройки и включения устройства выпускаются:

  • без выключателя;
  • со встроенным выключателем;
  • с таймером;
  • оборудованные датчиком влаги;
  • с анализатором движения;
  • со встроенным измерителем влажности и таймером.

Приборы с таймером позволяют устанавливать время работы прибора после выключения. Для этого нужно правильно подключить питание и настроить таймер. Встроенный гигрометр обеспечивает автоматическое включение вентиляции при достижении выбранного уровня относительной влажности в ванной или туалете. Многие производители предлагают модели с разной комбинацией таймера и датчиков одновременно.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Подключение таймера.

Кроме вентиляторов в состав иногда входят:

  • воздуховоды;
  • решетки или диффузоры;
  • обратные клапаны;
  • регуляторы продуктивности.

Обратный клапан должен не допускать возврата воздуха из вентканала или улицы. Некоторые модели вентиляторов оснащаются ими при производстве. Если воздух перед попаданием в систему вытяжной вентиляции транспортируется на некоторое расстояние, то применяют систему воздуховодов. Для бытового применения выбирают чаще гибкие и пластиковые трубы, так как они дешевле стальных и проще в монтаже. При применении канальных вентиляторов используют и решетки для забора воздуха из помещения (круглые или прямоугольные).

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Обратный клапан на вентиляторе.

Виды вентиляции в ванной

Как и в других помещениях дома, в ванной можно использовать или естественную вентиляцию, или принудительную.

Естественная

Обустраивая естественную вентиляцию в ванной комнате, необходимо строго учитывать нормы воздухообмена. Ведь в такой системе нет приспособлений и приборов, которые насильно (принудительно) удаляли отработанный воздух

Поэтому важно правильно подобрать сечение вентиляционного канала, который обустраивается в этом помещении

К примеру, квадратная шахта со сторонами, равными 10 см, или труба круглого сечения диаметром 150 мм пропускают через себя 30 м³/час. То есть, установленная вентшахта с такими размерными параметрами будет достаточной, чтобы обеспечить требуемый воздухообмен. Но, как было сказано в предыдущем разделе, еще одна важная составляющая воздушного потока – это приток воздуха в помещение. Поэтому его надо и организовать.

К примеру, поступают так.

  1. Оставляют зазор между дверным полотном и полом, через которое воздушный поток проникает в ванную. При этом приток воздуха организуется через жилые помещения.
  2. Делают отверстия в нижней части двери.
  3. Делают сквозное отверстие в стене ближе к полу, куда вставляют воздушный приточный клапан.

Первый вариант используется чаще всего.

Принудительная

Этот вариант считается оптимальным, потому что появляется возможность создать все условия максимально эффективного оттока воздуха. Для этого придется правильно рассчитать производительность вентилятора. В принципе, она должна быть не меньше воздухообмена, то есть, не меньше 25 м³/час.

Из большого многообразия предлагаемых вентиляторов выбирается тот, который вам кажется более приемлемым для ванной. А именно, совпадает ли он по дизайну с отделкой. И поместится ли он по размерам в отверстие вентиляционного канала.

Последнее требование требует разъяснений.

  1. Если это стеновой вентилятор, то он должен собой закрывать отверстие в стене или потоке, но лопасти самого прибора не должны быть намного больше диаметра отверстия.
  2. Если это канальный экземпляр, то он просто должен поместиться в канал плотно.

В некоторых случаях приходится расширять отверстие, чтобы установить прибор. Это требует определенных жертв, если, к примеру, керамическая плитка уже уложена. Вокруг отверстия ее придется демонтировать или срезать. Но в любом случае, с помощью вентилятора система вытяжки будет работать лучше.

Процесс установки

Чтобы установить вентилятор, необходимо следовать определенным инструкциям. Зачастую на самой упаковке с вентилятором уже есть некоторые рекомендации, как правильно осуществлять его монтаж. Однако до того, как можно будет что-то монтировать, нужно проверить работоспособность вентиляционной шахты, хорошо ли она справляется с забором воздуха и выводит ли в полной мере его с помещения. Если обнаруживаются какие-либо проблемы с потоком воздуха, необходимо тщательно проверить каналы и почистить их.

Популярные статьи  Горелка для биокамина

Для установки вентилятора первым делом нужно снять декоративную решетку, после чего примерить вентилятор к конкретному воздуховоду

Важно зафиксировать прибор в отверстии герметиком или специальным клеем, но самым надежным вариантом будет использование саморезов. Как только основное крепление было сделано, важно позаботиться о том, чтобы не осталось мелких недостатков. Как только все закончено, можно поставить на место решетку и проверить работоспособность аппарата

Как только все закончено, можно поставить на место решетку и проверить работоспособность аппарата.

Если в помещении нет вентиляционной шахты, то организовывать ее нужно не менее чем на двухметровой высоте. Желательно расположить выходное отверстие напротив дверей или по диагонали от них. Это поможет создать необходимый приток воздуха для активного вентилирования пространства. Работоспособность вентилятора можно выбрать по желанию. Он может включаться автоматически, если в нем есть соответствующие устройства, а можно активизировать его путем включения выключателя самого вентилятора или совмещенного со светом в ванной.

Выбор вентилятора должен быть оправданным, чтобы его мощности хватало для санузла, а дизайн решетки подбирается из расчета внешнего вида пространства, чтобы подчеркнуть его стиль и дополнить при необходимости. Установив такой аппарат, можно продлить сохранность всех покрытий в санузле и обеспечить комфортное и безопасное использование как ванны, так и туалета.

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

  • осевыми – движение воздуха происходит вдоль оси электродвигателя;
  • радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
  • центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Монтаж вентиляции в потолке ванной комнаты

Процесс установки потолочного вентилятора занимает минимальное количество времени при условии правильной подготовки и наличия знаний. Перед монтажом требуется тщательно продумать способы подключения вентилятора и при необходимости проложить кабель электропитания. Вся проводка должна быть спрятана в гофрированную трубу и располагаться под облицовкой. Для подключения устройства обычно используются трехжильные кабеля типа ВВГ – они позволяют подать на прибор ноль, заземление и фазу с выключателя. Только после прокладки кабеля можно приступать к установке вентилятора. Рассмотрим порядок выполнения работ.

Сборка воздуховода

Первым делом перед установкой подвесного или натяжного потолка собирается дополнительный вентиляционный канал, который одним концом вставляется в вентиляционную шахту, а другой выводится в уровень с будущим потолком и подсоединяется к вентилятору. Если используется жесткий воздуховод из ПВХ, его крепят к перекрытию с помощью специальных пластиковых держателей. Мягкую гофрированную трубу закреплять не обязательно, достаточно просто протянуть её от вентшахты до места установки вентилятора.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкцияПринудительная вентиляция в ванной комнате и туалете: пошаговая инструкцияПринудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Монтаж потолка

Следующим этапом после прокладки проводки и воздуховода выполняется сборка потолочной конструкции. Если устанавливается натяжной потолок, дополнительно потребуется подготовить закладную платформу для крепления вентилятора. Понадобится пластина из пластика или фанеры и металлические подвесы, которые одним концом прикручиваются к платформе, а другим – к перекрытию.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Подготовка вентиляционного отверстия

Для нанесения разметки следует поднести корпус прибора к потолку и обвести его круглый контур карандашом.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Затем по этой линии проделывается отверстие:

  1. В подвесном потолке из пластиковых панелей вырезается канцелярским ножом.
  2. К натяжному полотну предварительно приклеивается протекторное кольцо соответствующего диаметра, которое не даст пленке порваться или деформироваться в месте пореза. По внутреннему контуру защитного кольца острым ножом удаляется лишний материал.
  3. Для выпиливания отверстия в реечном потолке используется болгарка, ножницы по металлу или дрель с насадкой «коронка». Альтернативным вариантом может служить установка вентилятора выше уровня подвесной конструкции и монтаж перфорированных реек, через которые будет происходить воздухообмен. Или установка реечных панелей с готовыми отверстиями для монтажа потолочных диффузоров, обеспечивающих правильное распределение воздуха.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкцияПринудительная вентиляция в ванной комнате и туалете: пошаговая инструкцияПринудительная вентиляция в ванной комнате и туалете: пошаговая инструкцияПринудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Подключение вытяжного устройства

Вентилятор требуется поднести к потолку, продеть провод сквозь отверстие в корпусе, завести его в пазы и вставить прибор в вентиляционный канал до упора. Далее, провода поочередно соединяются между собой с помощью клемм, места креплений закрываются изолентой, после чего одевается декоративная решетка.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкцияПринудительная вентиляция в ванной комнате и туалете: пошаговая инструкцияПринудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

При установке важно учитывать следующие рекомендации:

  • электровытяжку допускается подключать только к исправно функционирующей вентиляционной трубе;
  • при установке в частном доме отвод воздуха должен осуществляться наружу, а не под кровлю здания;
  • для ванной лучше сразу подбирать принудительную вытяжку с обратным клапаном;
  • для снижения уровня шума после монтажа целесообразно использовать силиконовый герметик.

Таким образом, вытяжные потолочные вентиляторы способны значительно улучшить микроклимат в ванной комнате и санузле. Выбирать данные устройства желательно с учетом их технических характеристик – мощности, надежности, безопасности и наличия дополнительных функций

Монтаж прибора также не составит труда, однако важно выполнить его правильно и качественно, поскольку хорошая циркуляция воздуха является залогом здоровья владельцев квартиры и долговечности интерьера

Принудительная вентиляция

Схема принудительной вентиляции в ванной комнате.

Принудительная вентиляция основана на отводе воздуха по вытяжным каналам с помощью электровентилятора. Необходимость ее устройства может быть вызвана недостаточной эффективностью естественной вытяжки, например, в случае установления в ванной электросауны или парогенератора. Чаще всего в жилых домах частного сектора используется гибридная вентиляция. Большую часть времени она работает как естественная, но при пиковых нагрузках включается вытяжной вентилятор.

Популярные статьи  Кресла из ротанга

Выпускаемые вентиляторы отличаются не только дизайном, но и мощностью. Производительность вентилятора для ванной комнаты варьируется от 60 до 250 куб.м удаляемого воздуха в час. Простейшая формула для расчета необходимой производительности выглядит следующим образом: M=V*k, где M – производительность вентилятора (куб.м/час), V – объем помещения (куб.м), k – индивидуальный коэффициент в значениях от 5 до 10. Он зависит от частоты посещения ванной и установленного там оборудования.

Ванная комната – помещение с повышенной влажностью, соответственно существует большой риск поражения электрическим током.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Принудительная вентиляция в ванной комнате и туалете: пошаговая инструкция

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Как выбрать

Доступный ассортимент включает большое количество моделей. Для ванной и туалета выделено 5 критериев, от которых следует отталкиваться. Во-первых — это диаметр воздуховода в помещении. Патрубок вентилятора в стандартных модификациях равен показателям 100, 125 и 150 мм. Второй фактор — наличие/отсутствие воздуховодов в самой комнате, а также их местоположение. Третий параметр, мощность влияет на совместимость с тем или иным санузлом, в зависимости от его площади и типа. Еще один критерий — защита от влаги. Для него выделили маркировку IP. Для сантехнического узла потребуются модели от IP30 и выше. В идеале лучше потратить дополнительные средства и приобрести вариант IP44. Он будет в герметичном кожухе с защитой от брызг. Еще один нюанс заключается в уровне шума. Если вытяжная система не издает звуков, в ванной будет намного комфортнее.

Нормы и требования

Есть несколько требований, которым нужно следовать при установке вентиляции. Они описаны в списке строительных норм и правил в разделах 60.133330.20212 «Отопление, вентиляция и кондиционирование воздуха» и СП 54.13330.2016 «Здания жилые многоквартирные». В документах указано, что объем отводимого воздуха в санузлах должен быть равен 25 м3/ч.

С уровнем шума все достаточно просто – многие вентиляторы работают достаточно тихо. Если посторонние звуки все равно мешают при работе вытяжки – можно использовать материалы со свойством шумоподавления. Устанавливаются они непосредственно перед монтажом вентилятора.

Есть и альтернативный вариант – приобретение более дорогого и бесшумного устройства. Оно будет проще монтироваться и меньше мешать.

Технология монтажа принудительной вентиляции

Обычно к такой системе прибегают, если естественная вентиляция со своей задачей не справляется. К примеру, летом, когда внутри кабинки и снаружи одинаково тепло, циркуляция воздуха будет минимальна. В таком случае естественную вентиляцию усиливают принудительной.

Приобретают особые вентиляторы, питающиеся от сети 220 В. Лучше выбрать модели, покрытые декоративным защитным экраном. Мощность и размер подбирают, исходя из площади санузла.

Для крепежа могут понадобиться дюбели, если крепить придется к стене. Если уже существует вентиляционный канал, устройство помещают туда. Рекомендуется совместить подачу тока к вентилятору с моментом включения света. При выходе и то и другое отключают.

Можно использовать рекуператоры – приборы, позволяющие воздуху циркулировать при любой температуре и погоде. Их оснащают пылевыми фильтрами. Имеются модели автоматические и управляемые вручную.

Для монтажа приточно-вентиляционной системы понадобятся четыре отверстия. Их соединяют попарно специальными деталями «улица – помещение», «помещение – улица». Таким образом, снаружи будет поступать чистый воздух и туда же выводиться отработанный.

Определение оптимальной схемы подключения в ванной комнате и туалете

Как показывает практика, обычные квартиры в новостройке нуждаются в более мощной системе, чем естественная вентиляция из ванны через туалет. В таком случае значительная часть влаги остается внутри жилища. Ванна без вентиляции может быть только в частных домах, когда в санузле имеется окно. Использование принудительной системы предусматривает необходимость подбора оптимального режима работы вытяжки.

Нередко вентилятор подключают к выключателю света, что позволяет ориентировать работу прибора по времени пребывания человека в ванной. Однако не всегда этого достаточно, поэтому для вентилятора обустраивается отдельный выключатель. Как показывает практика, люди часто забывают включать/выключатель оборудование. Наиболее оптимальное решение в таком случае – введение в схему вентиляции датчика влажности. Это дает возможность перевести работу устройства в автономный режим.

Распределение воздуха

Эффективность работы принудительной вентиляции квартиры, собранной своими руками, часто снижается из-за неграмотного воздухораспределения.

При хорошо спланированном воздухораспределении в доме или квартире не остается «мертвых зон» со стоячим воздухом. Чем ниже показатель воздухообмена, тем выше вероятность этого явления.

Наилучшие воздухораспределители для принудительной системы вентиляции не только тихо подают воздух в комнату, но еще и незаметны. Самый простой распределитель – просверленная под «дуршлаг» пластина металла. Хорошо продумав и рассчитав, можно сделать отверстия и непосредственно в воздуховоде.

Соотношение притока и вытяжки зависит от характера помещения и уклада жизни домочадцев. Например, в гостиной для курящих вытяжной вентилятор должен быть мощнее приточного. Таким образом создается разряжение воздуха и дым не проникает в соседние помещения.

По этому же принципу рассчитывается вентиляция кухни и других помещений с повышенным уровнем влажности.
