Монтаж секций

Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:

  1. Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
  2. Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
  3. Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
  4. На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
  5. По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.

https://youtube.com/watch?v=IeC3yeqeM58

Виды

Развитие технологий привело к появлению различных типов ворот, но в большинстве случаев используют традиционные распашные изделия. Их делают разделенными на две части, каждая из которых открывается в свою сторону. Оба сегмента могут быть оснащены автономным электроприводом. Довольно часто встречаются откатные решения, полотно которых при открытии отходит в сторону.

Движение всей конструкции, разумеется, происходит одновременно и от одного источника питания (мускульной силы либо мотора). Для движения используется роликовая схема, перемещение идет по рельсам. Секционный тип ворот применяется преимущественно в гаражах и подобных сооружениях.

Использовать рольставни (рулонные конструкции) целесообразно для киосков, ларьков, павильонов и многих других построек. Также их применяют в витринах. С помощью роллетных систем обеспечивается полное соответствие необходимым габаритам проема, вследствие чего уровень теплоизоляции и защита от посторонних шумов оказываются на очень высоком уровне.

Оборудовать калитки нужно в гаражах и на садовых (загородных) участках, когда требуется входить и выходить без открытия основной части конструкции. Это очень удобное и практичное решение. Для антикражных ворот свойственна повышенная прочность и устойчивость к разрушительным механическим факторам и целенаправленным попыткам взлома. У подъемных вариантов ворот есть самые разные характеристики и прежде всего высота, на которую поднимается полотно.

О бренде

Группа компаний Alutech является одним из лидеров на рынке роллетных и профильных систем. Это целых шесть производственных предприятий, реализующих продукцию в России и за рубежом.

Компания оснащена высококачественным оборудованием последнего поколения. В работе применяются инновационные технологии, все детали проходят тщательный отбор, а продукция соответствует европейским стандартам качества.

Ворота бренда способны украсить любой дом, сказав о безупречном вкусе и статусе владельца. Конструкции характеризуются прекрасным качеством и современным дизайном, выгодно отличающим данные модели от привычных вариантов с распашной калиткой.

Популярные виды

На рынке востребованы:

Ворота «Alutech» серии «STANDART» с растяжными пружинами

Минимальная притолока может быть 100 мм. Внешний вид: сэндвич-панели выполнены в стиле «микроволна», «гофр», «S-гофр» под дерево»

Стиль «микроволна» имеет фактуру в виде мелких полос, которые малоуязвимы для грязи и царапин, панели «гофр» отличает симметрия равноудаленных полос.

Типовые цвета: белый, коричневый, синий, серебристый металлик.

Ценовая планка для конструкций без автоматики зависит от размеров проема и колеблется от 600 до 900 у.е.

Конструкции, снабженные автоматикой (комплектация Nice) идут в стоимостном диапазоне от 800 до 1200 y.e. В этом же диапазоне находятся панели, оформленные «под дерево» в стиле золотого дуба, темной вишни.

Ворота «Alutech» серии «CLASSIC»

Ворота Alutech: качество и надежностьИспользуются для стандартного подъема: от 210мм до 500 мм.

Внешний вид: микроволна, гофр, S-гофр, M-гофр, L-гофр с тиснением под дерево.

Цвета для микроволны и S-гофра: белый, коричневый, синий, металлик.

Для M-гофр и L-гофр: белый.

Диапазон цены: от 800 до 1800 у.е.

Ворота «Alutech» с панелью филенка

Используются для стандартного подъема: 210 – 500 мм, цвет панели: белый и коричневый под дерево. Цена аналогична серии «CLASSIC».

На монтажные работы идет наценка, если подъем низкий – то 5%, если очень высокий – 8%. На все модели дается гарантия 2 года.

Как собрать и установить каркас

Первым делом все детали системы следует распаковать и разложить

Обратите внимание, на заводскую инструкцию по монтажу секционных ворот Дорхан, которая идет в комплекте. Обязательно прочитайте инструкцию и четко следуйте ее рекомендациям

Примерьте вертикальные стойки к проему и наметьте их расположение. Учитывайте, что нижнюю часть полотна следует приложить таким образом, чтобы ее боковые стороны максимально равномерно заходили за края гаражного проема.

Выверяется горизонтальность расположения панели.

Монтажная схема вертикальных профилей производится таким образом:

  1. Вертикальные профили монтируются по нижней части секции таким образом, чтобы техническое расстояние от торцевой кромки до узла направляющих не превышало 25–30мм.
  2. После этого необходимо на профилях отметить места крепления стоек и сделать отверстия для крепежных элементов (дюбелей).
  3. Установка вертикальные стоек опоры будет последующим действием. Их монтаж проводят по обе стороны портала.
  4. При помощи соединительных угловых пластин будет происходить добавление горизонтальных направляющих. Их полная фиксация происходит с помощью болтовых соединений.
  5. Далее работа ведется с угловыми кронштейнами по вертикальным стойкам.

Аксессуары DOORHAN (инструкции):

Блок группового управления GC4Двухканальный приемник ER433Нагревательный элемент HEATERУстройство управления ROLLУстройство управления ROLL1(ROLL2)Антивандальная кодовая клавиатура со встроенным считывателем карт KEYCODEБлок группового управления GC2Внешний приемник DHRE-1(2)Радиокодовая клавиатура KEYPADКлюч кнопка KEYSWITCH/SWKСигнальная лампаРасцепитель для секционных ворот LOCKРасцепитель для секционных ворот LOCK NФотоэлементы PHOTOCELLФотоэлементы PHOTO-RВорота Alutech: качество и надежностьПрограмирование радиопульта RCBLACK-4Ключ-кнопка SWMПрограмирование пульта TRANSMITTER4Оптико-электронные датчики безопасности OPTOKITБеспроводные фотоэлементы PHOTOCELL-WПрограмирование пультов ДУ TW1, TW2, TW15Блок управления CV01Система контроля доступа ACONKITНастройка пультов ДУ T15, T15TIMERGSM модульПодключение выключателя SWHСветодиодная лампа LAMP-LEDСветодиодная лампа TRFFICLIGHT-LEDБеспроводная пневматическая кромка безопасностиЮбочный комплект DH-SKIRTШарнирная опора DH-ENDFOOTМонтаж батареи резервного питания

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Популярные статьи  Какую камеру для охраны гаража выбрать: 6 советов

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стеныВорота Alutech: качество и надежность

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

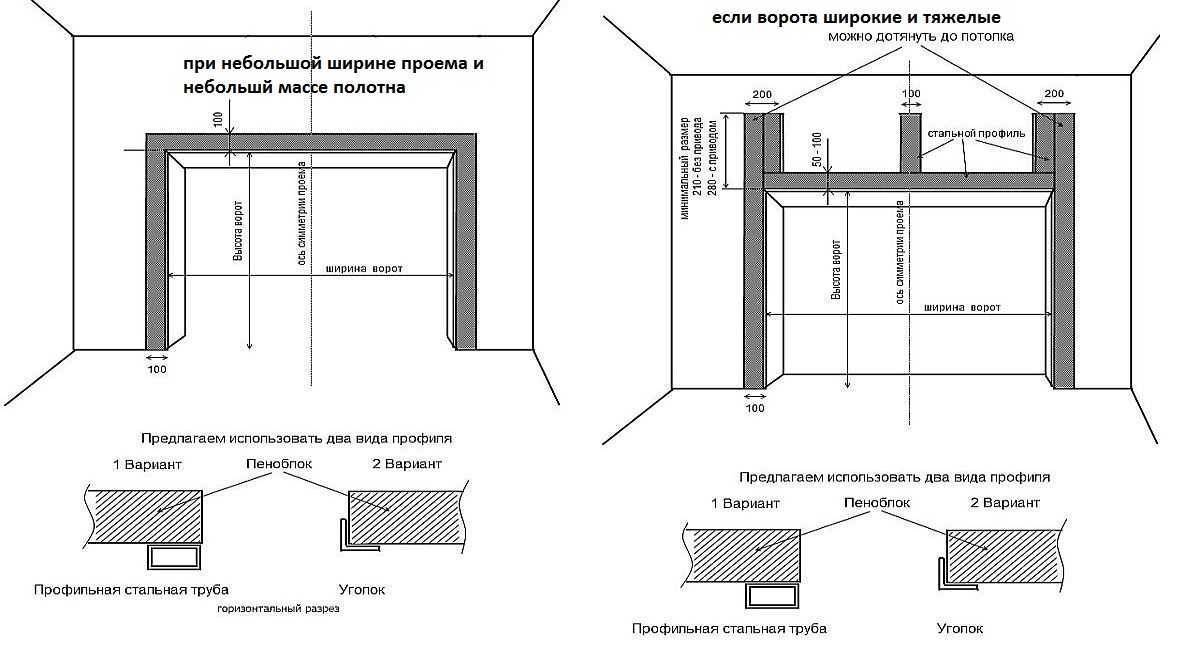

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетонаВорота Alutech: качество и надежность

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

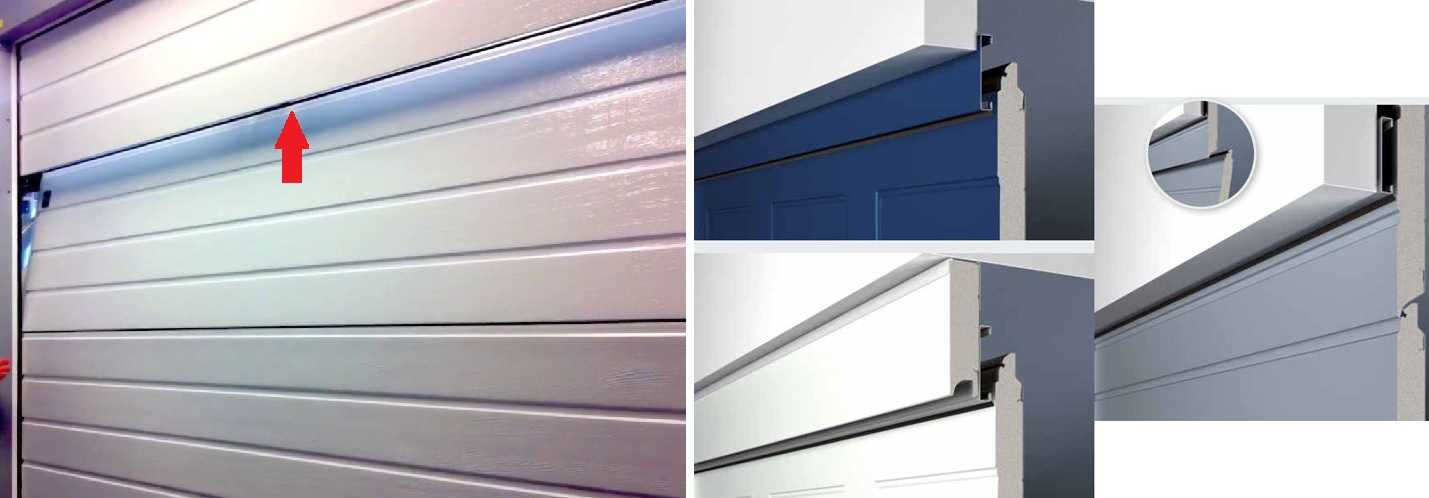

Вот что такое фальшпанель. Она может крепиться по-разномуВорота Alutech: качество и надежность

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплитьВорота Alutech: качество и надежность

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных воротВорота Alutech: качество и надежность

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Почему Alutech

  1. Холдинг «Alutech» — серьезная производственная компания, включающая 7 крупных производств по изготовлению алюминиевых профильных систем с автоматикой.
  2. Группа компаний «Alutech» является сегодня лидером на рынке роллетных систем в странах СНГ и Балтии.
  3. Холдинг охватывает огромную территорию по сбыту своей продукции: около 25 сбытовых компаний и складов существует на территориях Белоруссии, России, Украины и Чехии.

Влияние компании растет с каждым годом, поскольку высококонкурентная продукция фирмы приобретает все большую популярность за счет выгодного соотношения цены и качества.

Качество продукции обусловлено современным производством, на котором широко применяется автоматизация технологических процессов:

  • четкий контроль геометрических параметров изделий;
  • постоянный мониторинг всех этапов производства ворот;
  • индивидуальный контроль за каждым изделием;
  • применение экологически чистых материалов и сырья.

Секционные ворота Standard

Такой вид гаражных ворот чаще всего используется людьми, в распоряжении которых имеется индивидуальный гараж. Максимальный размер полотна ворот из этой серии равен 350х308,5 см, благодаря чему полностью гарантируется безопасный проезд не только легковых машин, но и небольших по габаритам грузовиков, микроавтобусов.

С использованием современной инновационной системы сбалансирования, которая была разработана специалистами фирмы-производителя, монтаж был упрощен до минимума, а удобство и безопасность находятся на высшем уровне.

Перечислим несколько фактов, касающихся секционных гаражных ворот Alutech этой серии:

  • Растяжение пружин между направляющими разного типа. По два элемента используются с каждой стороны, поэтому ворота с легкостью поднимаются и опускаются.
  • Пружины устроены по непростому принципу «два в одном», когда один элемент располагается внутри другого. Таким образом, будет полностью исключен вариант выброса пружины в сторону во время ее разрыва или поломки.
  • В наличии имеется урегулированная система натяжения пружин, благодаря чему тяговое усилие всегда поддерживается на необходимом уровне.
  • Роликовые кронштейны, которые могут регулироваться, вместе с уплотнителем аналогичны и схожи с теми, что используются при изготовлении подъемных ворот.
  • Ворота Alutech производят незабываемое эстетическое впечатление благодаря скрытому монтажу профилей.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Популярные статьи  Мини-теплицы: варианты и особенности устройства

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Виды

DoorHan выпускает целый ряд бытовых гаражных конструкций, имеющих свои уникальные характеристики и функционал.

Четыре основных вида этой продукции:

  • секционные;
  • откатные;
  • распашные;
  • рулонные.

Все типы делятся на определенные модели, каждая из которых совершенно индивидуальна.

Ворота Alutech: качество и надежностьВорота Alutech: качество и надежностьВорота Alutech: качество и надежностьВорота Alutech: качество и надежность

Одним из самых популярных в России является первый вариант – автоматические секционные ворота для гаража.

Они имеют две основные категории в зависимости от способа подъема:

  • конструкции с пружинами растяжения;
  • с торсионным механизмом.

Ворота Alutech: качество и надежностьВорота Alutech: качество и надежность

Главное различие двух этих разновидностей в том, что первые поднимают и опускают полотно ворот при помощи системы «пружина в пружине». Этот метод давно зарекомендовал себя как максимально эффективный и безопасный. В случае растяжения или разрыва одного участка пружины, на его место становится другая. Это не позволяет полотну ворот упасть.

Второй вариант основан на установке механизма с задней торсионной пружиной. Это позволяет устанавливать гаражные секционные ворота даже в помещения, в которых притолока составляет не более 150 мм. Торсионный механизм рассчитан на 25 000 подъемов и опусканий. Имеет очень прочную конструкцию, которая обеспечивает эффективную и удобную долговечную эксплуатацию.

В дополнение к базовой комплектации можно приобрести механические средства открывания ворот на случай, если отключили электричество или имеются неполадки в автоматической системе.

Ворота Alutech: качество и надежностьВорота Alutech: качество и надежность

Материал

Продукция компании DoorHan радует обилием материалов, из которых изготавливаются ворота. Стандартным для российского завода-производителя является создание конструкций из сэндвич-панелей. Для откатных и распашных ворот характерны такие материалы, как профлист, «стальной сэндвич» и кованое железо.

Ворота Alutech: качество и надежность

Размеры

В отличие от прочих современных производителей гаражных конструкций DoorHan позволяет выбрать необходимый размер ворот согласно имеющейся таблице. Так, диапазон ширины конструкции колеблется в пределах от 2 до 6 тысяч мм. А высота составляет: минимум – 1 800 мм, максимум – 3 500 мм. Однако производитель оставляет за покупателем право вносить изменения в стандартные размеры, предоставляя возможность делать гаражные ворота под индивидуальный заказ.

Ворота Alutech: качество и надежность

Цвета

Цветовая гамма конструкций для гаража в основном зависит от материала, из которого они изготовлены. Существует небольшое разнообразие стандартных цветов: белый, серый, бежевый, зеленый, красный и так далее. А также имитация деревянной поверхности: золотой дуб и венге.

Существует интересное дополнение к стандартным фактурам металлических ворот – декорирование полотна гаражных ворот алюминиевыми молдингами. Последовательность и месторасположения этих дополнительных декоров создает некое подобие орнамента или узора.

Итак, определившись с видом, цветом, размером и фактурой будущих гаражных ворот, можно приступать к установке конструкции DoorHan своими руками.

Ворота Alutech: качество и надежностьВорота Alutech: качество и надежностьВорота Alutech: качество и надежностьВорота Alutech: качество и надежность

Сравниваем модели: Дорхан, Ролтэк и Alutech

Проводить сравнение между продуктами дорхан, ролтэк и алютех мы будем начиная с цены, которая колеблеться в пределах:

  • Дорхан стоят в пределах 250 долларов.
  • Ворота alutech имеют цену примерно 400 долларов.
  • Откатные ворота сова или ролтэк, имеют стоимость в пределах от 300 до 350 долларов.

Если рассматривать дополнительные функции, то каждая из разновидностей имеет практически одинаковые дополнительные элементы начиная от систем оповещения, до датчиков приближения, дистанционного управления, сигнализаций и прочего.

Можно отметить ворота сова, который отличаются от всех прочих высокой технологичностью, и самым широким перечнем дополнительных функций, например, такие комплектующие, как скрытые замки и системы противостояния ветру.

Популярные статьи  Пол

Смотрим видеоролик:Сравниваем продукцию Дорхан и Алютех

Преимущество и особенности конструкции

Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:

  1. Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
  2. Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
  3. В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 о.

Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:

  • резиновым уплотнителям, встроенных в посадочную кантовку секций;
  • тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.

Обратите внимание! Для производства секций Дорхан применяется высококлассное итальянское оборудование, что позволяет добиться таких высоких показателей качества

Ворота Alutech: качество и надежность

Автоматика для ворот своими руками

Систему автоматики можно собрать своими руками из доступных материалов. Состоит устройство из привода и электромотора. Для создания привода понадобится две каретки от велосипеда, оснащенные ведущими звездочками.

Последовательность работ:

Обрезать раму велосипеда таким образом, чтобы труба, которая располагается вертикально, выступала над краем звездочки на 3 см.
С одной стороны снять педаль, а с другой – педаль и шатун. Необходимо выбрать две таких звездочки. Они должны иметь один диаметри одинаковый шаг зубьев. Для привода используется только одна цепь.
Сверху рамы приваривавют каретки

Важно следить, чтобы звездочки, которые находятся по углам, оказались друг против друга. Шатуны следует закрепить параллельно раме, а штанги, которые соединяют их с полотном, выбирают исходя из размеров звездочек

При вращении звездочек штанка, скрепляюшая шатун и створку, приводит створку в движение.

Важно! Сложно узнать, какой длины нужна штанга. Стоит отметить, что для такой конструкции подходят детали диаметром М-8

Штангу изготавливают из полосы стали.

Ворота Alutech: качество и надежность

Затем на звездочки надевают цепь. Это необходимо сделать перекрестно, чтобы детали вращались в разном направлении. Для создания такой цепи понадобится несколько цепей. Их необходимо соединить друг с другом. Цепь следует натягивать. Однако она может висеть, в результате чего будет соскакивать при работе электромотора. Чтобы не допустить этого, придется приварить к раме еще две металлические полосы. Именно они будут держат цепь и выступать в роли направляющих. Существует и другой вариант – закрепить широкие ролики, по которым будет двигаться цепь.

Важно! При монтаже распашных ворот цепь одевают на звездочки, когда створка закрыта. Затем следует проверить конструкцию

Ворота Alutech: качество и надежность

Монтаж электромотора

Для автоматизации ворот устанавливают электромотор. Его подсоединяют к редукторам автомобильных дворников. Такой вариант имеет одно преимущество – источником энергии может служить старый аккумулятор. За счет этого система автоматики окажется независимой. Однако створки будут открываться слишком медленно.

Для гаража вполне подойдет вариант с использованием электромотора от стиральной машины. Средняя мещность такого двигателя равна 110-115 Вт. Вращениепроисходит с частотой 1500 об./мин. В качестве редуктора выступает автомобильный домкрат. Его следует немного доработать – установить шкив от стиральной машины за конической шестерней. В результате домкрат станет линейным редуктором.

Ворота Alutech: качество и надежность

Его приваривают параллельно цепи в таком положении, чтобы во время двидения его ползунок тянул цепь за собой. Цепь с ползунком соединяют при помощи стальной проволоки.

Важно! Когда электричество в гараже будет отключаться, проволоку придется разматывать. Чтобы соорудить мотор со шкивом, потребуется простой ремень от стиралки

Электромотор в этом случае будет работать на сниженных оборотах. По этой причине лучше самостоятельно сделать шкив. Он должен иметь минимальный диаметр

Чтобы соорудить мотор со шкивом, потребуется простой ремень от стиралки. Электромотор в этом случае будет работать на сниженных оборотах. По этой причине лучше самостоятельно сделать шкив. Он должен иметь минимальный диаметр.

Ворота Alutech: качество и надежность

Самодельное автоматическое обрудование обойдется дешевле, если собирать его из подручных материалов. Понадобится электродвигатель, имеющий усилие тяги не меньше 150 N, а также зубчатая цепь и шестерня.

Однако при отсутствии необходимых деталей их придется покупать. В этом случае сборка автоматики для гаража обойдется в 7-8 тыс. рублей. Купить готовый комплект с пультом управления и высокой мощностью можно за 12 тыс.

Секционные

Секционная система Алютех представляет собой стандартную конструкцию, в которой ворота состоят из нескольких панелей, соединенных между собой. Движение и складывание всего комплекса происходит благодаря движению ставней по специальным металлическим направляющим. Существуют гаражные (частные) модели и промышленные. Разницей между ними является размер самого полотна и жесткость направляющих. Есть два вида: классик и стандарт (Classic и Standard).

Ворота Alutech: качество и надежность

Достоинства секционных ворот:

  1. Они могут быть установлены как въездные в гараж или во двор. Благодаря тому, что конструкция собирается « под потолок», они не занимают полезную площадь;
  2. Данная модель известна отличными характеристиками безопасности. При разворачивании панелей он надвигаются друг на друга, образуя практически цельное полотно. Подобные комплекты часто оснащаются аналогичной калиткой, препятствующей проникновение нарушителей в пределы участка;
  3. Регулировка работы может производиться руками или при использовании привода. Электропривод поднимает стандартные ворота и открывает ход, если применяется ручная система, то на направляющие устанавливаются пружины. Они регулируются рычагами, соединенными с направляющими и роликами на них;
  4. Собрать такие ворота своими руками не составит большого труда. Они имеют простую схему сборки;
  5. Рулонные модели Алютех выполнены из прочного коррозионностойкого металла, обработанного специальным напылением. Это значительно улучшает эксплуатационные характеристики и продлевает срок службы ворот.

Можно выбрать практически любой цвет и узор. Особенно красиво смотрится цвет «дуб».
